59.) T-55 közepes harckocsi - Soviet MBT - Main Battle Tank - Средний танк Т-54 - ТКН-1 Прицел

T-54, T-55, (VT-55 ARV) T-55AM MBT - közepes harckocsi - советский средний танк. VSz-Varsói Szerződés, MN0000 Retró és Nosztalgia. M62/T55 "Mule" Pzbkpfw.

Refreshed! to 111%- 18+ 29.07.2017.Upgraded Step:++++++++/++

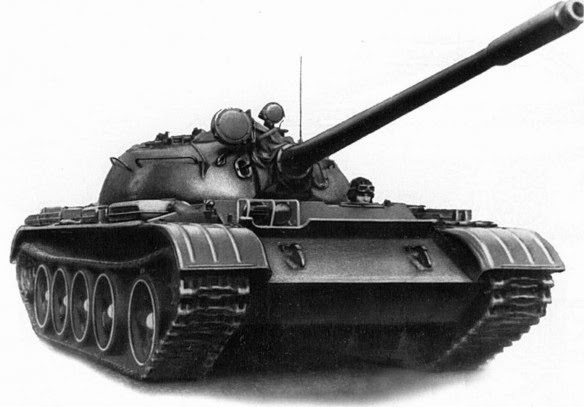

T-55

above: NEWNoHigher! Hu. Armor Arms' badge for Duty & Society Uniform from brass - Magyar MN-MH Pc. fegyvernemi jelvény rézből a szolgálati és társasági ruhára from1950s-Nowadays

aboveNEWNoHigher! Hungarian People Army of Warsaw Pact (W.P.) - MN - Magyar Néphadsereg VSz: On Exercise - Gyakorlaton with MBT T-55 and Workmap late 1960's


above: NEW! HigRes! Brig. Gen. Leslie Szabó "Tankee" László - dd.tbk. MH Vk. Kik.Csf. volt szentkirályszabadjai MH.87.BHHE humán főtiszt 1993-2000 előtte Nagykanizsa gl.dd.hk.z.pk. (megszűnt) source: facebook Szabó Laci in T-55 original photosheet   below: MedRes! Front draw
above: NEW+! HiRes! Juci'bacsi's scan collect from Magyar Honvéd magazine from early 1990's: Hungarian People Army's - Magyar Néphadsereg MN T-55
above: MedRes! Longitudinal cross section/cutaway of MBT T-55

above & below: MedRes! Cyrillic text: from WW-Two to Nowadays Soviet tank types

aboveNEWHiResMod-1. Created by Juci'bácsi's. The Divide Diagram of Combat Armors - "Panzers" - Harci Páncélosok, Harcjárművek felosztása harc.-tech. rendszer-blokkséma   also Courtesy FREE!

Zrínyi Kiadó, Páncélos Plakát észrevételeim: http://szextant.blogspot.hu/2016/04/179-hm-zrinyi-kiado-armedia-pancelozott.html

aboveNoHigher! T-44      belowMedRes! Drawing of  T-44

T-44

above & belowNoHigher! T-44

T-44, T-54:
above: MedRes! Mix T-55 based Assault Gun Su-55T-54 variants - rohamlöveg
above: NEW! NoHigher! T-54 variants
T-44, T-54: http://szextant.blogspot.hu/2014/08/125-hajmaskeri-falunapi-rendezvenyen.html

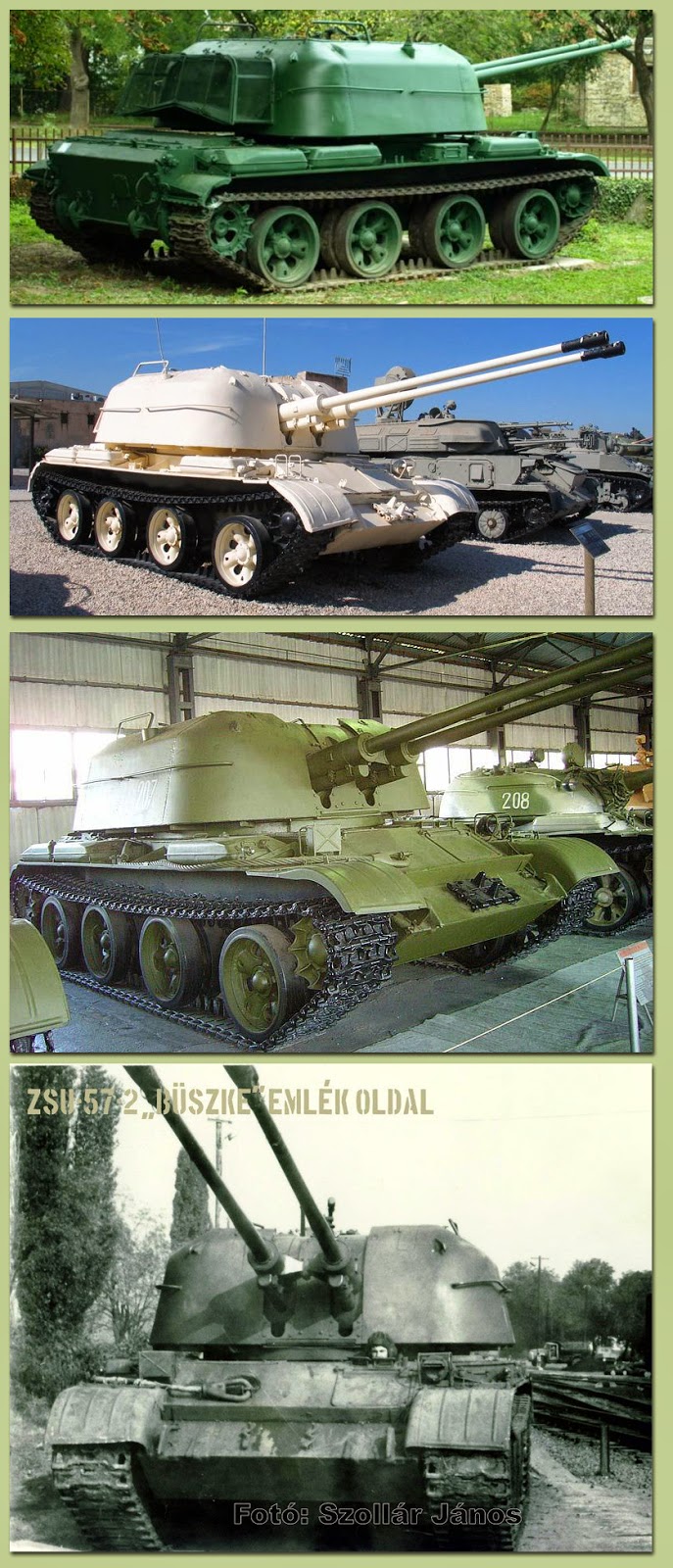

above: MedRes! T-54 variants    below: NoHigher! ZSzU-57-2 Cyrillic Color profileabove: Drawing: NoHigher! Cyrillic text for modellers    below: NoHigher! from top phot

above: NoHigher! on the T-54's chassis base minus one roadwheel pair ZSzu-57-2 'Proud' -Hu. nickname "Büszke" SP AA-Gun for armor regiment's AA battery.  bottom of mix: NoHigher! former Commander of Hu.DF. MH.25. Armor Bde. "Klapka György" hk.dd. Tata mb. parancsnok ret.arm. Lt.Col. Szollár János nyá.pc.alez. ZSzU-57-2 Emlékoldal


above: Bottom pic: Remembrance site of Commander of MH 25. arm.rgt. ret.arm.Lt.Col. Szollár János nyá.pc.alez. volt Tata hk.e. pk. Emlékoldala
ZSzU-57-2 "Büszke" SFL "Proud": http://szextant.blogspot.hu/2014/02/military-girls-women-photo-models-noi.html
above: MedRes! Juci'bacsi's reproduction dia-slides collection  copy about GDR-NVA "Armee Rundschau" issue from Hu. MoD. Institute & Museum of Military History's library - HM. HIM. Hadtudományi Könyvtár late 1970's

T-54-1/2

aboveNoHigher!    below: NoHigher! T-54-1  http://www.thetankmaster.com/
above: MedRes! T-54-1
T-54-1
Hu. text: T-44-100 lefolytatott kísérletek után, a sorozatba állítás előtt eszközöltek még néhány változást. Mivel torony kicsi volt a 100 mm-es löveghez, egy nagyobbat terveztek hozzá, a páncéltestre pedig egy nagyobb, 1800 milliméteres toronygyűrűt vágtak, ezen kívül a páncélt is tovább vastagították.

T-54-2 A belső tér növelése szempontjából egy új toronyformával rukkoltak elő, mely jellegzetes külsőt kölcsönzött típusnak. Az IS-3 kialakításából kiindulva szinte egy félgömb alakú tornyot alakítottak ki, csak egy kisebb toronynyúlvány emlékeztetett a régebbi elemre. Ez a kialakítás azon kívül, hogy nagyobb belső teret eredményezett, megszüntette azt az elég veszélyes “lövedékfogó” jelenséget, amit a régebbi torony előidézett.

T-54 Ennél a verziónál elhagyták a torony hátulján lévő kitüremkedést. Ezzel a harckocsi elért végleges formájához, mely a következő évtizedekben változatlan maradt. A legnagyobb szabad szemmel látható különbség, mely megkülönbözteti a későbbi T-55-től, a torony tetején látható gomba alakú szellőzőnyílás a töltőkezelő búvónyílása előtt. A későbbi T-55-nél ezt a torony aljára helyezték, így ezt már szabad szemmel nem lehet látni.
above: NoHigher! T-54   below: MedRes!
above: NEW! NoHigher! Hu T-55  source: MH ÖHP - Seregszemle 210. - JFC's - Army review
T-54 standart
History of Tank T-55/54: The medium tank T-55/54 is a combat track vehicle, originally of the Russian make. The system was developed and produced in series in former USSR since 1955. From 1964, this tank was produced in Poland under the licence, a year later the production was launched also in Czechoslovakia. This medium tank T-55/54 was (and in many cases still is) in equipment of former Warsaw Pact countries. Thanks to a long-term use within armed forces, a huge number of versions and modifications was developed. It was done not only by the original manufacturer, but later also by licence producers. Types of the most popular versions follow: T-54, T-54/55K, OT-54/55, T-54A, T-54B, T-54M, T-55, T-55A, T-55M, T-55AD, and T-55MV. It is designed to fight tanks, combat vehicles, armoured carriers and other enemy armoured tagets. Thanks to gradual modernisations, the use of the tank was being upgraded in terms of its mobility and immediate protection not only of the vehicle itself, but also of its crew. The T-55/54 can be equipped with 100mm cannon, two pieces of 7.62mm machine gun of SGMT or PKT (Russian system) type, or anti-aircraft 12.7mm machine gun of NSV type, all in accordance to the version developed or the grade of modernisation achieved. It crosses water obstacles by fording or an under water ride. In making way in the mine field, the tank can use a hanged demining KMT-6 device and a towed explosive deminer of TRAL type.

above: MedRes! North Vietnamise VNA's T-54    below: MedRes! 54's Tanky Girly
above: NEW! NoHigher! T-55 in exhibition placcz
above: MedRes! T-54s at museums with backround MiG-21MF
Hu. text: a T-55 esetében a szellőztetőnyílás ellentétes irányban a toronylemez aljára került, így a nyílás a páncéltest teteje és a torony alja közt lett kialakítva, ezért szabad szemmel, kívülről nem látható.
aboveMedRes! Many T-54 of all series were modernized later on the level of the T-54B / T-55.

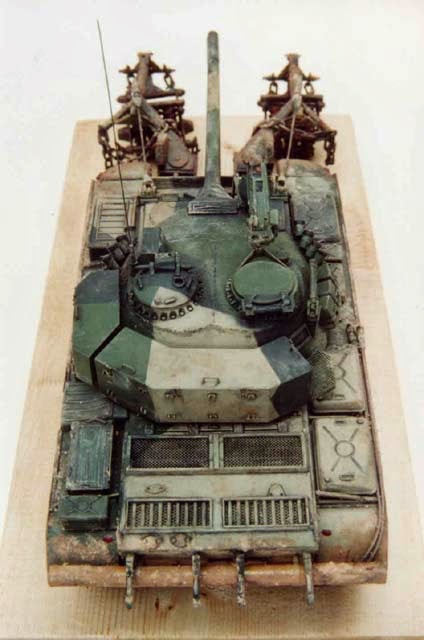

aboveHiResHungarian large Model competition & exhibition at    Mosonmagyaróvár 2005. IDF T55    belowNEW! HiRes! IDF Photos: Mr. Kaszás Csaba activist
above & belowNew! MedRes! T-54 Msnv. Exhib

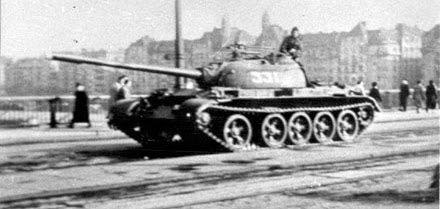

above: NoHigherRight: Hungary, Budapest 1956. Revolution. Front of  Buda's Castle
above: NoHigher! 1956. Forradalom és Szabadságharc (Revolution) Budapesten a T-54 / 55 Bottom: It on 'Margaret'-bridge toward 'Margaret'-island and Buda side. Backround, Pest-side and XIII.rd district's 'Jászai Mari'-square's buildings beside bank of Danube-river. - szovjet harckocsik. Alul, a Margit-hídon a sziget és a budai oldal felé. Háttérben a XIII. kerületi Jászai  mari téri házakkal.
Soviet T-44, T-54 in Hungarian 1956. uprising & Revolution at Budapest:   http://szextant.blogspot.hu/2014/08/125-hajmaskeri-falunapi-rendezvenyen.html
above: MedRes! T-54 memento in  House of Terror museum in Budapest, Andrássy-út -alley #Schmidt Mária 'Terror-Háza' igazgatónő tankja
above: NoHigher!  'Spring of Praha' 1968. revolution - Russian troop from warsaw pact.   below, two pics: New!  Top: NoHigher! Praha - Prága: Soviet T-55 with 'Praha' truck and 'Karosa' buses  Bottom: NoHigher! Praha

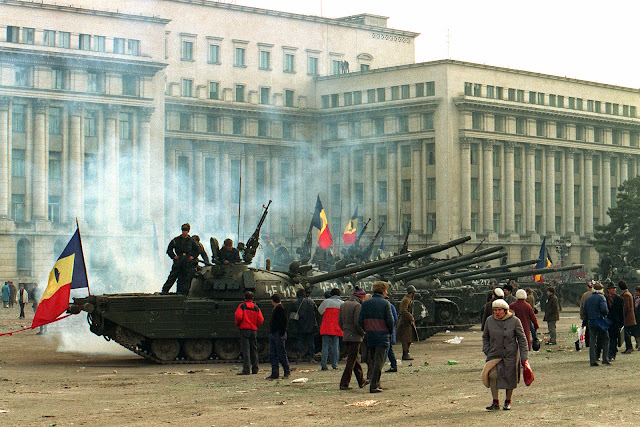

aboveNew picHiRes! TR-55 (Romanian upgrade version) in revolution at București 1989. winter
aboveNoHigher! in Croatian war - Vukovar   below: MedRes! Croatian - Horváth T-55

below: T-55s on W.P. Exercises in Hungary gyakorlatok:

above: MedRes! Hungarian People Army (WP) (MN - Magyar Néphadseg) T-55s in "Kunság-84" exercise at "Bakony" - Várpalota Ex. Range   below: MedRes! Hu. Kunság-84
Hu. text: Méretek:
Test hossza (löveg nélkül): 6,2 mMagasság: 2,32 mSzélesség: 3,6 mHarci tömeg: 40,5 tonnaTeljesítmény:Motorteljesítmény: 620 LE (diesel)Hatótávolság: 390 kmMax. sebesség: 50 km/h úton, 35 km/h terepenFegyverzet:- D-10 huzagolt, 100 mm-es löveg- Tűzgyorsaság: 5-7 lövés percenként- 7,62 mm-es PKT-T párhuzamosított géppuska- 12,7 mm-es DSKM légvédelmi géppuska
Hu. text: Blog-szerkesztői megjegyzések: a T-54 és T-55 harckocsik; Bár világviszonylatban elavultnak számít, a T-54/55 harckocsicsalád még mindig nagy számban szolgálja a harmadik világ köztársaságait és diktatúráit. Egyik első fellépése pont Magyarországon esett meg: az 1956-ban becsörömpölő "orosztankok" részben T-34-es, részben T-54-es harckocsik voltak. - A T-54-es tank felépítése konzervatívnak mondható. 100 mm-es huzagolt csövű lövege 1947-es megjelenésekor kiváló fegyvernek számított, fennmaradását és elterjedését azonban elsősorban megbízhatóságának és hosszú élettartamának köszönheti. Apróbb változtatásokat követően ebből fejlődött ki a T-55-ös. A tank hátránya, hogy noha a torony ballisztikailag kiváló formájú (vagyis könnyen lecsúsznak róla a lövedékek), rendkívül szűkös, kényelmetlen a személyzet számára. - a célnak pont megfelelő optimális a külső - belső mérete. A külső aránylag kis sziluett aránylag nagy belső térrel rendelkezik. -A harckocsi küzdőtér az nem táncterem és nem annyira a kényelemről szól, hanem a harc megvívásáról. Ami hátránya, hogy a küzdőtérnek nincs külön fűtése, pedig a szovjet haditechnikákra ez jellemző volt.Ez nemcsak a közérzetet rontja, hanem a tűzgyorsaságot és az ép ésszel odabenn elviselhető időt is csökkenti. A tűzgyorsaság 5-6 lövés perc ennél a kategóriánál nagyon jó. Általában max. 2-3 gyorstűzre van lehetőség. Nem sorozatlövő fegyver. (A súlyos lőszereket kézzel kell betölteni.) Még a mostani hk-ák java kézitöltésű. Akkoriban még nem volt automata töltőberendezés. Páncélzata viszonylag vékony, - ez sem állja meg a helyét mert a közepes hk. kategóriában az akkori legjobb volt. Tűzvezető rendszere pedig a most (az akkor) előfordulható ellenfeleihez képest krumpliból és rajzszögből barkácsolt házi elektronika. Az akkori változatokban nem volt elektronika. Amit tehettek volna bele a 60-as évek elején a külsőbázisú koincidenciális (képegyeztetős) optikai távmérő, mint amilyen a leopard-1, M-48, M-60 harckocsikban volt. Élőerő ellen viszont hatékony, főleg ha az élőerő nem számít a hegyekből alárontó harckocsira.Irak mind a T-55-öst, mind kínai variánsait rendszerben tartja. Ritkán előforduló iraki fejlesztés a T-55 Enigma néven emlegetett harckocsi, amelyet utólag felszerelt páncélzattal erősítettek meg. Egyes információk szerint ez a pótpáncélzat betonból van, és az első Öböl-háborúban akadt olyan T-55, amely ezeknek köszönhetően három rakétatalálatot is túlélt.Tehát kissé íróasztal katonai elemzés volt alapból olvasható)
above: NEW! NoHigher! Hu. Army exercise
aboveNEWMedRes! Juci'bacsi's scanned collection; from 'Magyar Honvéd' later 1979. "Two very dangerous ballturrets: T-55 & Mi-24D". "Pajzs-79" - "Shield-79" WP exercise at Hungary.
above: NEW! MedRes! Hungarian People Army in Warsaw Pact era. The MN6783 26th Mechanised Infantry Brigade Lenti MN.26.gl.dd. of 9th Mech.Inf.Div.HQ in Kaposvár, T-55 platoon of Tank battalion and BMP-1 IFV at Ódörögd exercise range in 1980's. source: facebook
                        NEW! http://katpol.blog.hu/2015/08/30/olajbuvar_ii_az_otvenocsi
above, below: MedRes! Juci'bacsi's original issue collection by sextant scanned.
Hungarian Military College: name of "KOSSUTH Lajos" Katonai Főiskola (KLKF) - at Szentendre near to Budapest, Armor tactics class room. Hungarian life of workshop 1972. MNTKF Issue - Tájékoztató  - below: Training area of KLKF near Csobánka village and Nagykevély-hill
above: Juci'bacsi's scanned collection: MedResabove: Magyar Honvéd magazine  below: Combat Vehicle Mechanic officer study MNTKF: ZMKMF Harcjárműszerelő szak.
Tájékoztató az MN Katonai Főiskoláiról 1972.: http://szextant.blogspot.hu/2017/04/197-tajekoztato-magyar-nephadsereg.html
above: New pic! HiRes! Nowadays Tank /machanic/reparator - Mostani harckocsiszerelő
aboveMedRes! Juci'bacsi's collect Dia-slide copy: NVA's T-55 during river crossing - ARMEE Rundschau
above & below: MedRes! two pics; Juci'bacsi's dia  repro GDR  "Armee Rundschau" dia-slide collection copy; Top: River crossiung by Ponton bridge   Bottom: Anti armor close combat
above: NEW! MedRes! Warsaw Pact Czechoslowakei T-55 during exercise in early 1980's
above: HiRes! Soviet Museal T-55B
above: MedRes! T-54 Chinese made variant  & chinese mix PT-76/55
T-54/T-55 Series Tanks: The layout of the T-54 is conventional, with the main armament comprising a 100mm rifled gun. The T-54 has been used more than any other tank since the Second World War. The T-55 combines a high velocity gun with exceptional long-range endurance. The T-55 has a fully tracked, five-road-wheeled chassis with a low-silhouetted hull and a dome shaped turret. The T-54 series tanks first appeared in 1949 as replacements for the T-34 tank of World War II. - The first T-54 prototype was completed in 1946 with first production beginning in 1947. The T-54 was continuously improved and modified, and, when sufficient changes had been made, the tank was redesignated T-55. The T-55 was introduced in 1958 and incorporates all the refinements and improvements of the fully developed T-54 series without being radically different in design or appearance. The T-55A appeared in the early 1960s. Production continued in the Soviet Union through 1981 and was also undertaken in China (as the Type 59), Czechoslovakia and Poland. - Large numbers are still in service, although by the 1980s the T-54/55 had been replaced by the T-62,T-64,T-72, and T-80 as the primary main battle tank in first-line Soviet tank and motorized rifle units. Used in the invasion of Hungary in 1956, Czechoslovakia in 1968, and Syria in 1970, it was the main Arab tank in the 1967 and 1973 wars with Israel. During the 1970s, the T-54 saw combat in Vietnam, Cambodia, and Uganda.

DESCRIPTION: The T-55 medium tank has a fully tracked, five-road wheeled chassis with a space between the first and second road wheels and no return rollers. It has a low-silhouetted hull with a dome-shaped turret mounted over the third road wheel. The 100-mm rifle-bore main gun has a bore evacuator at the muzzle. A 7.62-mm coaxial machine gun and 7.62-mm bow machine gun are also mounted. The later T-55A version lacks the bow machine gun. - The T-55 is distinguishable from the other T-54 models in that it lacks the right-hand cupola and the turret dome ventilator located in front of that cupola on the T-54. Most T-55s also lack the turret-mounted 12.7-mm AA machine gun of the T-54, and all T-55s mount an infrared gunner's searchlight above and to the right of the main gun. This searchlight, however, is not a distinguishing feature, since it has been retrofitted to many T-54 and T-54A tanks.
T-54A: This model has a fume extractor for the 100mm gun, stabilization system and deep fording equipment.
T-54AK: Command tank (Polish model is the T-54AD). Has additional radios and a radio range of 100 miles.
T-54M: T-54 upgraded tot he T-55M standard. See T-55M.
T-54B: First model to have infra-red night vision equipment. This is the model used in the above stats.
T-55: T-54 with new turret and numerous other improvements, late production models have a 12.7mm AA MG. Improvements over the T-54 include a larger V-12 water-cooled diesel engine and an increased cruising range of 500 rather than 400 kilometers (600 kilometers with auxiliary tanks). The cruising range can be extended to 715 kilometers with two 200-liter auxiliary fuel tanks which carried on the rear. The T-55 used a completely different turret from the T-54, the most obvious difference being that the T-55 was now without the roof top musyhroom ventilator dome and instead has two D shaped roof panels. Early T-55s also did not mount the loader's 12.7mm DShK AA MG and the loader's hatch was flush mounted with little or no rise above the surrounding turret armor.

T-55A added an NBC protection system. T-55A used a new anti-radiation lining and PAZ/FVU chemical filtration system upgrade on the same turret. The lining caused the turret hatches to be thicker and no longer flush with the turret surface. Notable features are much larger combing on the commander's and gunner's hatch, and a large blister on the driver's hatch. The T-55A Model 1970 did begin to receive the 12.7mm MG agin, but in a different position than on the T-54.

T-55M added the "Volna" fire control system (with ATGM launcher), improved gun stabilization and sights, improved engine, new radio, and increased protection. That included side skirts, smoke grenade launchers, applique armor, and fire protection.

T-55AM added bra armor, an armor band around the turret for 180 coverage. The T-55AM designation is sometimes used to indicate a T-55A vehicle with the 12.7mm DShK MG on its new fitting on the loader's hatch.
T-55AM2B: Czech version of T-55AMV with "Kladivo" fire control.
T-55AM2: Variant does not have ATGM capability or "Volna" FCS.
T-55AM2P: Polish version of T-55AMV but with "Merida" FCS.
T-55AMD: Variant with the "Drozd" APS instead of ERA.
T-55AD 'Drozd': Variant with Drozd but not Volna FCS and ERA.
T-55AMV The -AMV upgrade means substitution of ERA for the bra armor. Variants ending with -1 denote replacement of the engine w/V-46 engine from T-72 MBT.The Ukraine and Syria will upgrade to the T-55AMV standard.

T-72Z Safir-74 - An Iranian upgrade to the T-54/T-54 that may have been applied to Iraqi T-54s captured in the Iran-Iraq War. This has a number of improvements including a 105 mm M68 rifled tank gun, computerised fire-control system and a new power pack which consists of a diesel engine, fully automatic transmission and cooling system.

CAPABILITIES: The T-55 combines a high-velocity gun with a highly mobile chassis, a low silhouette, and exceptional long-range endurance. Improvements over the T-54 include a larger V-12 water-cooled diesel engine with 580 hp rather than 520 hp, increased cruising range of 500km (up to 715 km with two 200-liter auxiliary fuel tanks which can be carried on the rear) rather than 400 km (600 km with auxiliary tanks). The T-55 also has two-plane stabilization of the main gun rather than vertical stabilization only, and a basic load for the main gun of 43 rounds rather than 34. - The T-55, which can ford depths of 1.4 meters without preparation, has snorkel equipment which enables it to cross depths of up to 5.5 meters at a speed of 2 km/hr. This equipment takes about 1 5 to 30 minutes preparation but can be jettisoned immediately on leaving the water. All T-55s have the PAZ radiation detection system, and the T-55A also has an anti-radiation liner. Some T-55s also may have been retrofitted with a full NBC collective protection system (air filtration and overpressure). A dense smoke screen can be generated by injecting vaporized diesel fuel into the exhaust system. - T-55s with "bra armor", semi-circular add-on armor, have turret protection increased to 330 mm (KE) and 400-450 mm (CE). Other improvements available include a hull bottom reinforced against mines, better engines, rubber track pads, and a thermal sleeve for the gun. The 1K13 sight is both night sight and ATGM launcher sight; however, it cannot be used for both functions simultaneously. Optional sights and fire control systems include the Israeli El-Op Red Tiger and Matador FCS, Swedish NobelTech T-series sight, and German Atlas MOLF. The Serbian SUV-T55A FCS, British Marconi Digital FCS, South African Tiger, and Belgian SABCA Titan offer upgraded function. One of the best is the Slovenian EFCS-3 integrated FCS. A variety of thermal sights is available. They include the Russian/French ALIS and Namut-type sight from Peleng. There are thermal sights available for installation which permit night launch of ATGMs. - The first operational active protection system [APS], named Drozd, was developed by the Soviet Union between 1977 and 1982. This system was installed on some 250 naval infantry T-55As (redesigned T-55ADs) in the early 1980s, and was designed for protection from ATGMs and antitank grenades. It used primitive millimeter-wave radar sensors on each side of the turret to detect incoming rounds. A filter in the radar processor was intended to ensure that the system responded only to targets flying at speeds typical of ATGMs. These are engaged by one or more short-range rockets carrying fragmentation warheads (similar to mortar rounds), fired from four-round launchers (one on each side of the turret). Drozd provides maximum overlap and protection only to the forward 60 portion of the turret, leaving the sides and rear vulnerable. The tank crew can change the orientation of the system by rotating the turret. - Drozd suffered from several shortcomings. Its radar was unable to determine threat elevation levels adequately, and the self-defense rockets would almost certainly have caused unacceptably high levels of collateral damage particularly to accompanying dismounted infantry.

LIMITATIONS: The T-55 is most effective against light to medium armor vehicles. The basic ammunition load for the main gun is 43 rounds. External fuel cells make the tank very vulnerable, as does its thin armor protection. The T-55 has a limited ability to depress the main gun, hindering the tanks fires in defilade from high ground. In addition the gunner's primary sight is slaved to the main gun, which does not allow the gunner to acquire targets in a hull-down posture. - Although the half-egg shaped turret of the T-55 has good ballistic qualities, it provides cramped working conditions for the crew, resulting in a slow rate of fire; and the protection afforded by its low silhouette (1 meter lower than the M60) is counterbalanced by its poor armor protection which is thin by western standards. By the same standards, its gun control equipment is also crude. It shares the disadvantage of most Soviet tanks in having limited ability to depress the main gun, thus not being capable of firing effectively from defilade and being forced to expose itself to engage targets. Ammunition and fuel are stored in vulnerable positions. The lack of a turret basket presents loading difficulties, and there is limited ready ammunition. The driver, commander, and gunner are all in line. - The T-55 is not airtight. Although crew members are protected from radioactive dust by the filtration system, they must wear individual protective masks and clothing to guard against chemical and biological agents. The tank must thus pass through contaminated areas rapidly and then be decontaminated before it is fully operational.

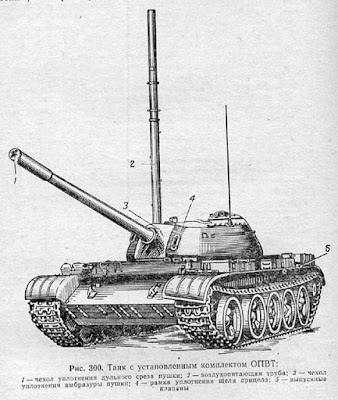

- The tank can be made watertight for fording water obstacles up to 1.4 meters deep (5.5 meters with snorkel). However, it may take up to half an hour to prepare a medium tank unit for a snorkeling operation, and entrance and exit points may also require preparation.

VARIANTS: The T-54/55 tanks have been produced in greater quantity than any other tank in the world. Seven main production models have been widely used throughout the Warsaw Pact and in many other countries. The T-54/55 series has been manufactured in Czechoslovakia and Poland as well as in China where it is known as Type 59. More than a dozen countries have produced upgraded T-55 variants with similar capabilities in protection and lethality. Many countries have upgraded to a larger main gun.

T-54: There are numerous differences between early production T-54 vehicles and later models with some having a wider mantlet and turret undercut at the rear. These are sometimes referred to as the T-54 (1949), T-54 (1951) and T-54 (1953).

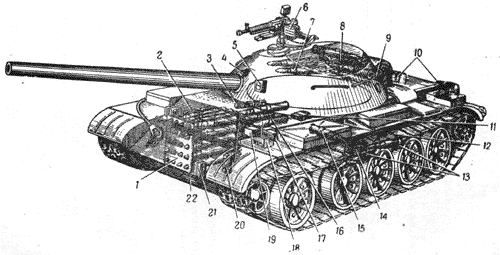

above: NEW! Juci'bacsi's scan collect: MedRes!  T-55 cutaway graphics from DDR Armee Rundschau magazine by Hungarian WP Army's "Igaz Szó" - "True Word" soldier magazine in1973
NEWabove:  MedRes! Drawing about Breech - Lövegzár (Ékzár)   below: MedRes!
above One & below pics: MedRes!  below: trunnion bay of cannon    bottom draw: NoHigher!
above & below: MedRes!  Detail & General Schema of Gun Stabilizer
Hu. text: Blogger Remark - Figyelem!: a lövegstabilizátor nem célkövető és célratartó berendezés, hanem egy bedőlés (X-tengely) és bólintás (Z-tengely)-mentes helyzetet teremtő elektrohidraulikus berendezés a lövegcső és az irányzótávcső látómezejének vízszintesen valamint a kezdő a páncéltesthez - alvázhoz viszonyított elfordítási szög (Y-tengely) tartásához. A függőleges (Y) alternáló mozgásokat nem helyesbíti csak a szögbeli elfordulásokat. Kvázi egy vízszintes állóhelybeni helyzetet állít elő. Tehát egy mozgásban lévő harckocsiból tüzeléskor az álló ill mozgó célpontra folyamatosan helyesbíteni kell a joystick-al, nem beszélve a csőcsap talajhoz viszonyított magasságváltozásairól.
above: NEW! HiRes!  Air Art Graphics artwork graphics design concept: T-55, T-72 Turret Horizontal Turret Angle Indicator:

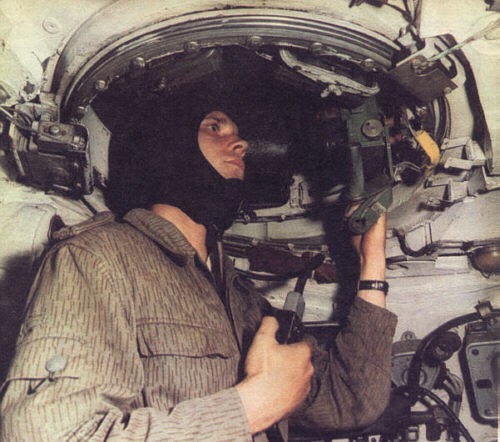

above: NEW! MedRes! Turret inside with Gunner's space at Left side. You can see the Horizontal Angle Gauge of Turret on Horizontal Drive Gearbox

above: LeftMedResCeczhoslovakien (W.P.) Army-s T-55 with Mil Mi-1 liaison radial piston engined.   Right: MedRes! Juci'bacsi's collect sextant scan: NVA's report by Hu. text.
below: NEW! MedRes! Hungarian T-55M at garrison
T-55M Data:Crew: 4 menCombat Weight (mt): 40.5 t.Chassis Length Overall (m): 6.20 mHeight Overall (m): 2.32Width Overall (m): 3.60Ground Pressure (kg/cm2): 0.89Engine Type: 620-690 hp DieselCruising Range (km): 390/600 with extra tanksSpeed (km/h) Max Road: 50, Max Off-Road: 35Average Cross-Country: 25Max Swim: N/AFording Depths (m): 1.4 Unprepared, 5.5 with snorkelRadio: R-173, R-173P, R-124 intercomProtection:Armor, Turret Front (mm): 200 (base T-55 armor)Applique Armor (mm): Rubber screens and box armorExplosive Reactive Armor (mm): 1st Gen raises to KE/700-900against HEAT; 2nd Gen raises to 450-480 KE/700-900 HEATActive Protective System: Russian Drozd APS availableMineclearing EquipmentRoller-plow set, and plows availableNBC Protection System: YesSmoke Equipment: Smoke grenade launchers (4x 81-mm each side of turret), and 24 grenades. Vehicle engine exhaust smoke systemARMAMENT:Main Armaments:Caliber, Type, Name: 100-mm rifled gun, D-10T2SRate of Fire (rd/min): 5-7Loader Type: ManualElevation: -5 to +18Fire on Move: Yes (gun rounds only--ATGMs require a short halt)Auxiliary Weapon:(DSK-12,7-mm AA mg.) Caliber, Type, Name7.62-mm (7.62x 54R) Machinegun PKT-TMaximum Aimed Range (m): 2,000Day / Night: 800 mFire on Move: Yes (with two axis gun stabilizer)Rate of Fire (rd/min): 250 rpm practical, 800 cyclic, 2-10 rd burstsCaliber, Type, Name: 12.7-mm (12.7x108) AA MG DShKMMount Type: Turret topMaximum Aimed Range (m): 2,000Day: 1,500 Night: N/AFire on Move: YesRate of Fire (rd/min): 80-100 practical, 600 cyclic, 2-10 rd burstsName: D-10T2S gunLaunch Method: Gun-launchedGuidance: SACLOS, Infrared laser-beam riderCommand Link: Encoded laser-beamLauncher Dismountable: NoFIRE CONTROL:FCS Name: "Volna"Main Gun Stabilization: M1 "Tsiklon" 2-planeRangefinder: KDT-2 LaserInfrared Searchlight: L-4Sights w/Magnification: Tsh-2b Gunner:Day: TShSM-32PV, 3.5x and 7xField of View: 18 and 8Acquisition Range (m): 4,000Night: 1K13Field of View: INAAcquisition Range (m): 800-1,300, gun rounds onlyCommander Fire Main Gun: NoMAIN ARMAMENT AMMUNITION:Caliber, Type, Name: 100-mm BM-8 RussianMaximum Aimed Range (m): 2,500 Max Effective Range (m)Day: 1,500Night: 800-1,300Armor Penetration (mm): 200 at 1,000 meters100-mm APFSDS-T, BM-25:Maximum Aimed Range (m): 2,500Max Effective Range (m)Day: INA Night: 800-1,300Armor Penetration (mm): INA100-mm APFSDS-T, BM-412M, RomanianMaximum Aimed Range (m): 2,500Max Effective Range (m): Day: 2, 000+ (est), Night: 800-1,300Armor Penetration (mm): 418 at 2,000 m, 380 at 3,000 m100-mm APFSDS-T, M1000, Belgian:Maximum Aimed Range (m): 2,500Max Effective Range (m): Day: 2,500 (est), Night: 800-1,300Armor Penetration (mm): NATO triple heavy target, 4,500 m100-mm HEAT, BK-17:Maximum Aimed Range (m): 2,500Max Effective Range (m): Day: 1,000 (est), Night: 800-1,000 (est)Armor Penetration (mm): 380100-mm Frag-HE, OF-32:Maximum Aimed Range (m): 4,000Max Effective Range (m): Day: <2,500, Night: 800-1,300Armor Penetration (mm): INAOther Ammunition Types:A variety of other rounds within the range noted above are available. They include the GIAT NR 322/ NR 352 APFSDS-T and Slovak JPrSv AP-T with ranges beyond 2,000 m. Antitank Guided Missiles:Name: AT-10/BASTIONWarhead Type: Shaped charge (HEAT)Armor Penetration (mm): 650 (RHA)Range (m): 4,000 (day only)Name: AT-10 ImprovedWarhead Type: Tandem shaped chargeArmor Penetration (mm): 700 (RHA) behind ERARange (m): 4,000 (day only) http://www.fas.org/man/dod-101/sys/land/row/t54tank.ht
above: MedRes! T-54 in Polish Army museum in Warsawa: The turret IR searclight ('Ray-thrower') without the 'black' filter-glass (magnesium-dioxid) ... - A torony infra-sugárvetője szűrőüveg nélkül.... valószínű ...
above: NoHigher! Maybe Czech a beautiful Pin-Up Girl was the filter-glass preparator because bring away to reconstruction.

above: New! I don't know why She would be a like nervous? - Nem tudom miért lett ilyen ideges?
belowMedRes!  Front View
above: NEW! MedRes! T-55AM in desert camo paint
above: NoHigher! T-55AM four view drawing - négynézeti rajz

T-55AM version

above: NEW! MedRes! Hu. Army's T-55AM

above: MedRes! T-55AM modernised variant
above: New! NoHigher! T-55AM in Hu. People Ary at MN9001 Rétság 31st arm. rgt.
above: NEW! NoHigher! AM turret - torony
aboveNoHigher! AM mix    below: NoHigher! AM
New! E-mailing due attached PowerPoint PPS Slide-Show discussions Tanky between Jui'bacsi contra T-55AM:
Hu. text: Ez 1 T-55AM. Ilyenjeim voltak 10db Rétságon! Az első adagoknál gond volt az első két torziós tengelyekkel, álló helyben eltörtek... Túl nehézre sikeredett az eleje! (megerősített orrpáncél, az 1 tengelyig megvastagított haspáncél ((+5cm)), és a két kifli pc a torony elején) Az et. nőnél is ajánlatos lenne a futóművek felülvizsgálata így elnézve a mellső páncélzat nagyságát!

2014. december 2. 22:24 AirArt írta, <airart@hdsnet.hu>: Juci'bacsi's reply:Jaa gondolom de asztis hihették, hogy russzky módra 3-ra van mértezve a torziós aszt nem vót. Dehogy hitték, hiszen tudták, hogy az eredeti T-55A súlyához méretezett van / hagyták bennük. Később hallottam a gépgyárban, h remélték kibírja az is.... Hát nem bírta, mikor vittem őket nem is vót okoskodás meg agyalás, kioktatás stb. Akasztották, oszt mán vitték is dógozóba....Answers/Válaszok: from: Paul "Tanky" Zsolt nyá. pc. őrgy. former MH 31. HJ. hk.dd. Rétság Tank coy cmdr.

above: NEW! AirArt work "Happy New Year! - B.U.É.K.!": MedRes! My friend former tank coy. cmdr. ret.Lt.Col. at Kalocsa "Spiller/Bruin" in AM - volt hk.sz.pk. Spiller/Maci" barátom az AM-ben      below Two: MedRes! Mix: hatches - bottom: AM versionHatches - Búvónyílások
below: NEW! Left: MedRes! Closed   Right: MedRes! Opened hatches




above: NEW! NoHigher! NVA's T-55 commander - parancsnok az NDK Nemzeti Néphadseregben

 MedResabove: T-55 turret from back     below: Ammos loading
above: MedRes! Hatches mix - Búvónyílások

below: Left: Juci'bacsi's Dia-Slide film copy collect from 'Vorushenie Technic' soviet magazine  late 1970's HiRes! T-54 DShK with Loader   Right: MedRes! T-55 DSK 12,7 n.gpu.


above: MedResDrawing

above: MedRes! Juci'bacsi's dia-slides collection copy from "AR"

above: NEW! MedRes! Kazah Dhevuska   source: Pinterest/AutoPro - HOM Pnier-APN
above & below Four: NEWMedRes! T-55B hatches

above: NEW+! MedRes!  Hungarian Tankygirly in commander hatch - parancsnoki búvónyílásban
NEW! above: MedRes! Driver hatch    below: Left: MedRes!  Right: MedRes! Aux Fuel Tank


above: MedRes!  Indian Army
above: NEW! NoHigher! Balkan - Macedonian ARM T-55M

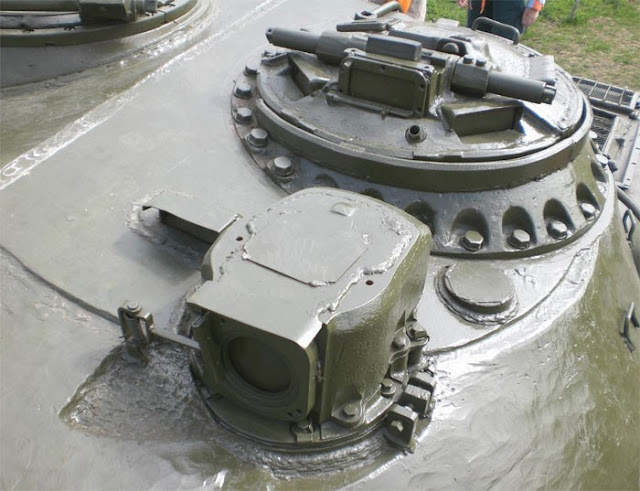

above: NoHigher! Mix TKNs    below: MedRes! Mix of sight TPNs, TKNs, ...

above: HiRes! Original Manual drawings about TS-2B sight Mix
above: MedRes! Mix: TSh-2 sight - lövegtávcsó/irányzótávcső   below: MedRes! TS-SM-32
above: NEW! NoHigher! T-55AM TSh-2B     below: MedRes! Reticle
aboveNoHigher! 1K13 sight
above: MedRes! drawings - rajzok    below: NEW! NoHigher! AM LASER Designator
above: MedRes! Zieldernrohr     belowMedRes! Stabilizer Control Handle
above: NEW! MedRes! Soviet Experimental ? T-55
below: NEW! NoHigher W.P. Hu. Army: Uploading with ammo 1980's

Hu. text: A magyar T-55 javadalmazása a következő volt:

békében:
26db OF-412
17db BR-412
háborús helyzetben:
23db OF-412
14db BR-412
6db 3BM-8
vagyis összesen volt 6db űrméret alatti lőszer, harckocsinként.
Nem csak:
OF-412 repesz romboló
BR-412 páncélgránát
3BM-8 űrméret alatti pct
Szóval 1983-84-ben a szabadszállási hk. ezred lőszer raktárosa voltam, így volt némi közöm a T55A-ink lőszer ellátásáshoz. Engedd meg, hogy komplett javadalmazásról írjak, hátha valakit ez is érdekel:
Békeidőszakban a T55A hk. (nem parancsnoki változat) lőszer javadalmazása az alábbiak szerint  alakult:
26db repesz-romboló lőszer,
17db űrméretes páncéltörő lőszer,
2.200 db nehéz acélmagvas gpu lőszer (39M, DPSz),
880 db fényjelzős gpu lőszer (39M, T42),
440 db páncéltörő-gyújtó gpu lőszer (39M, B32),
20 db védő kézigránát,
? db 12,7 mm légvédelmi gpu lőszer (értelem szerűen csak a DSK géppuskával felszerelt példányokhoz, páncéltörő-gyújtó és páncéltörő-gyújtó-fényjelző, B32 és BZT)
a személyzet egyéni fegyverzetének javadalmazása (3 db PA-63 pisztoly és 1 db AMD-65 gépkarabély a hozzá való lőszerekkel).
Háborús időszakban a repesz-romboló és az űrméretes páncéltörő lőszer javadalmazás 3-3 darabbal csökkent, helyettük 6db űrméret alatti páncéltörő lőszer került be a kocsikba.
Béke időszakban az űrméret alatti lőszer nemhogy a kocsikban nem volt, hanem még nálam a raktárban sem, azt a hadosztály raktár őrizte. Ennek folyományaként az említett lőszerrel nem is találkoztam, hanem a Hadtörténeti Múzeumban fedeztem csak fel évekkel később. Emlékezetem szerint most is ott van kiállítva a folyosón. Típusjelre nem emlékszem, tippem szerint sima leváló köpenyes lehet. - Ezt követően a T-55 hk. kumulatív lőszerét alkalmazták és akkor is ugyanezt a hatást érték el.   Fórum Index.hu

above: NEW! MedRes! 100 mm APCR ammo    below: MedRes! 100 mm "Libanyakú"
"Gooseneck"
above: NEW! MedRes! UBM-8 100 mm AP - Űrméretalatti lőszer    below: Fragmented - Repesz


above: NEW! NoHigher! Guarsian modernised T-55 during parad
aboveMedRes! T-55 turret on the Russian river weapons monitor / vessel
above: NoHigher! Vietnamise VNA Typ-63 mix Mule by PT-76 amphy Recon tank chassis with T-54 turret    below: NEW! NoHigher! profile artwork

above: NEW! Juci'bacsi' mind 'Know-How' cocnception "Mule"-"Öszvér" vehicle by T-55A & M62 "Szergej - Seirgey" bogie - forgózsámoly instead Hu. Army WW-I, II. Panzertrain as Pzbkfw. also Courtesy FREE! by Air Art Graphics http://airartgrafika.blogspot.hu
above: NEW! HiRes! T-55A profile artwork by Russian Artist
above: NEW! MedRes! Soviet 'Luhanszk' Locomotive Zhelesniy Darogie Teplovoz Zavod: M62 "Seirgey" Diesel Electric Locomotive     below: MedRes! Profile linedrawing
above: NEW! MedRes! M62 bogie - telezhka ot teplovoza TE elektricheskaya shema
 above: NEWMedRes! 'Roco' H0 model  by: www.modellvasut-center.hu
NEW! above: MedRes!  Main sizes - Razmery    below: MedRes! Tun-62
M62 Diesel-Electric Loco - Тепловоз серии М62 MÁV:
http://szextant.blogspot.hu/2014/02/11-m-62-szergej-mav-fovonali.html

aboveNEW+MedRes! M62 Bogie + T-55 cutaway size mix
aboveNoHigher! ??
above: Driver's gyro-kompass     below: NEWMedRes! GPK-59 with mils-6000' dial
above: NoHigher! peremfelhúzásos AV-RM Dashboard clock a tank driver 3 days  below Three: HiRes!


aboveMedRes! R-123 commander VHF (URH) radio station    below: NoHigher! Detail
below: NoHigher! NBC - Radiology sensor and handling panel display IH-??
below: Killed T-55s
above: NEW! NoHigher! Hu. text: Bemutatkozik a Nemzetközi Hadikultúra és Military Fesztivál Kunszállás 2017. június 9-11. egyik "sztár vendége" a T-55 am2!  source: https://www.facebook.com/pg/hmfest.hu/photos/

above: Left: MedRes!  Right: HiRes! impact stamp of APFSDS shell - Leválóköpenyes Szárnystabilizált Űrméretalatti Lövedék - LSzŰL becsapódási nyom    below six: MedRes!

above & below: MedRes! Impact holes - Becsapódási lyukak


above: MedRes! some Turret impact by AP, APFSDS
above: NoHigher! Juci'bacsi's dia/slide scanned collection: the types of armor destruction / piercing shell. source: from 'Armor' US Army's magazine 1975's at MOD - Military History Museum - Biblioteka of Military Scientific - HM-HIM Hadtudományi Könyvtár (Budapest - Budaer Castle, Kapisztrán-tér -square 1st first floor)
 NEW! above: MedRes! Kinematics Armor Piercing Shell types    below: MedRes! Átütő Páncéltörő lövedékek

above: NEW! MedRes! Undercalibre Armor Piercing shells APDS/APCR BM8/BR 100 mm with hardmetal Wolframcarbide core - Űrméretalatti lövedékekk porkohászati úton előállított Wolfrámkarbid keményfém maggal
above: NEW! MedRes! Killing drom front Comparison

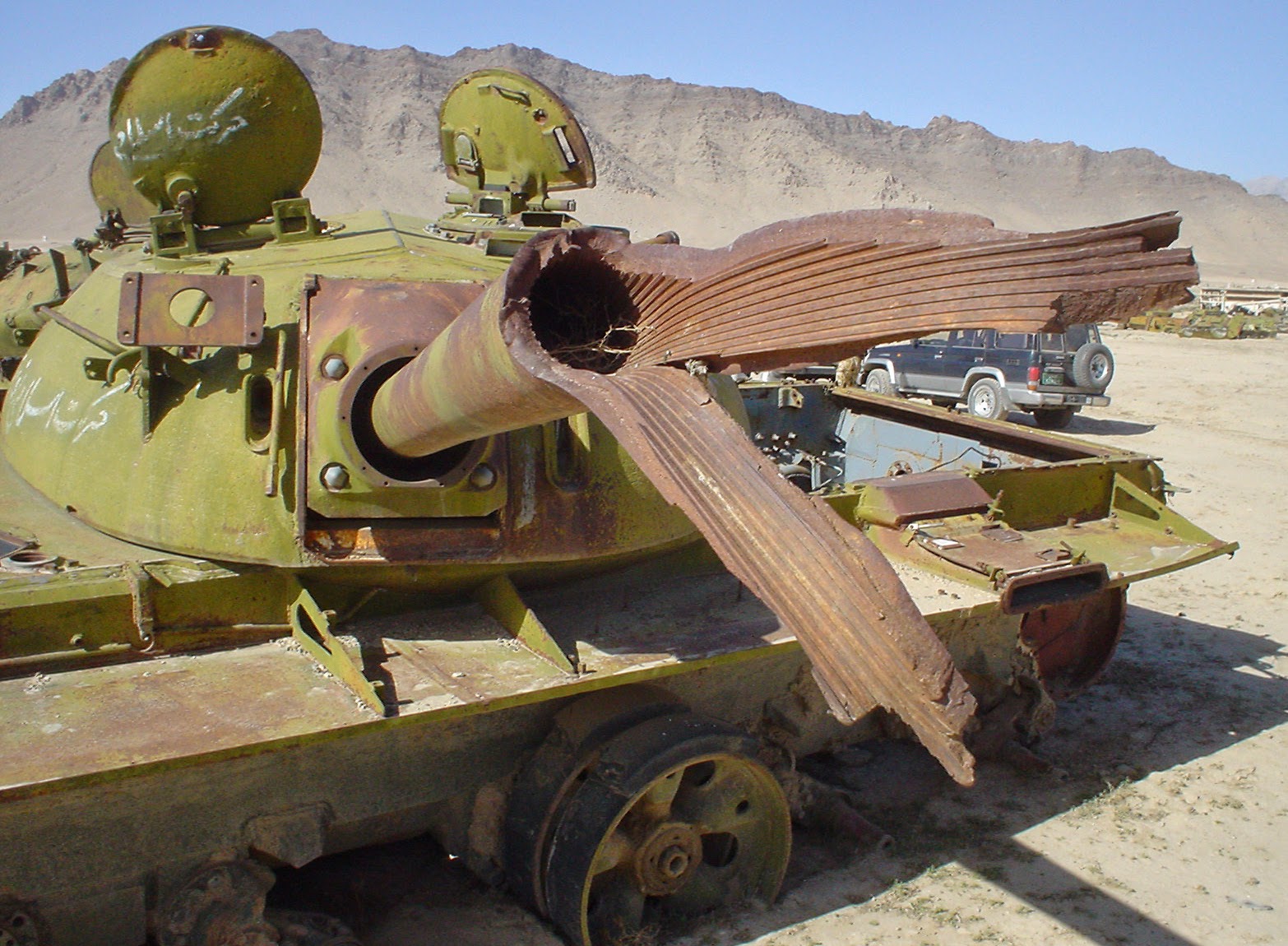

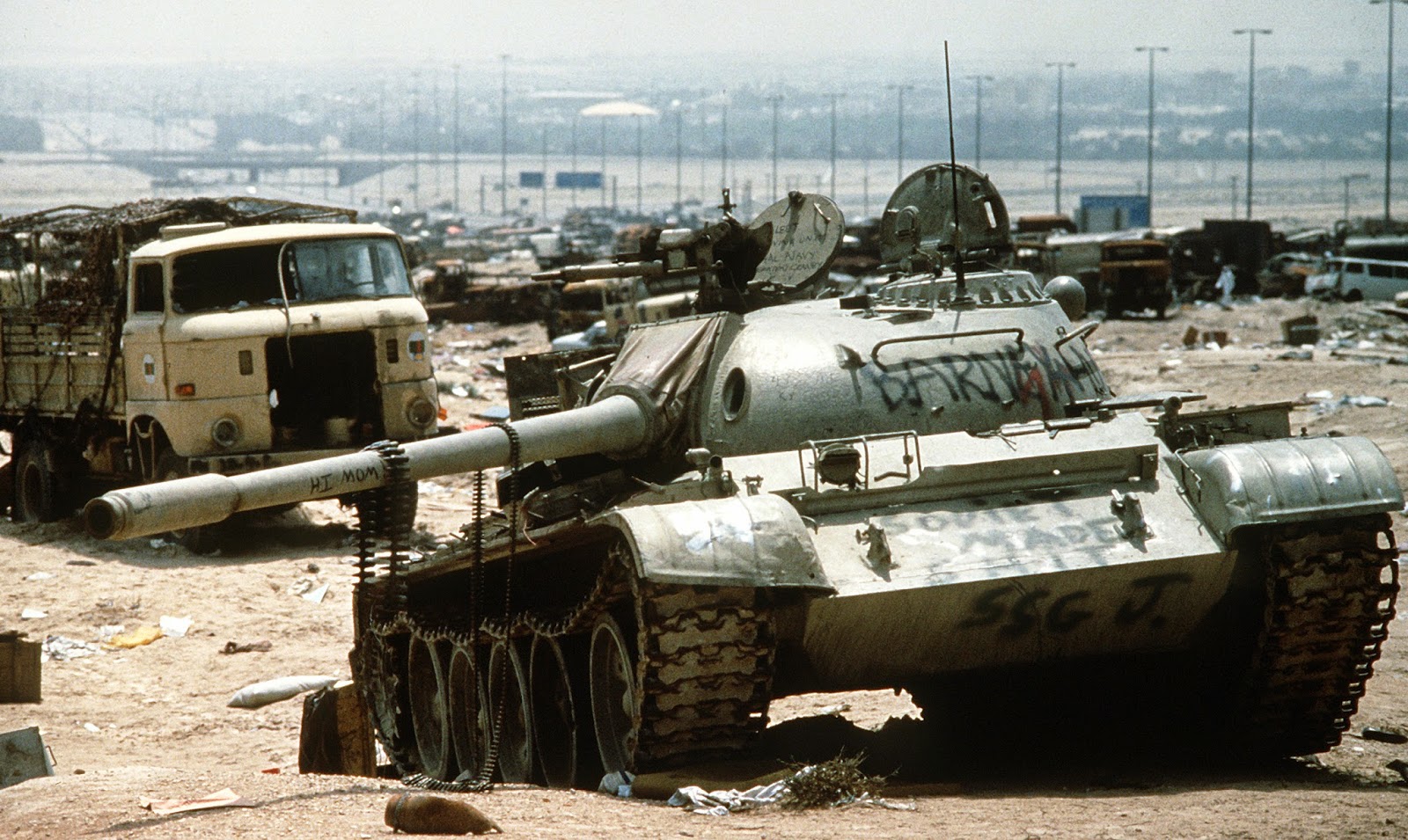

above & below: MedRes! Wreck T-55s

above: NEW! NoHigher! During Muslim revolution in Africa   source: mellbimbo.eu
above: NEW! NoHigher! Second over armor on AM

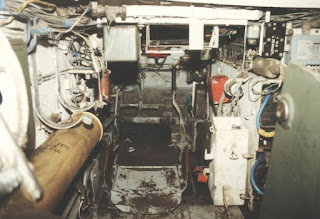

above MedRes! & below NoHigher!: driver's compartment with hull - head 7,62-mm PKT m.g.
above Two: NEW! NoHigher! T-55AM with added armor    below: NEW! MedRes! Polish AM
T-55 In Parolan Panssarimuseo – The Armour Museum in Finland – Pansarmusee

above & below mix: MedRes! T-54 in Finnish, Parola tankmuseum
above: NEW! MedRes! Germany KMW "Leopard"-1 real cutaway   source: www.defencetalk.com
above: NoHigher! Real cutaway   below: NoHigher! Here is safety rule for student Russian military girl before get in the cutaway model "Before Remove  with put out stockings - Biztonsági rendszabály az Orosz tanuló hölgynek a röntgen modellbe beszállás előtt; a harisnya eltávolítása lehúzással.
above: New! T-55 stand at former kasarne of MN9001 31st armor regiment -Rétság-
aboveNew! NoHigher! 18+ artwork of Made in japan the best Hitech-Graphics artist; Hajime Sorajama.
Even a former -Rétságer- panzer commander also take Her head due this kasarne view. - A volt rétsági páncélos parancsnok is csak a fejét fogja ettől a látványtól.


above: MedRes! The "V" block
aboveMedRes! Juci'bacsi's scanned collection from "Magyar Honvéd" magazine  XXXX?
above & below: NoHigher! V-12  as a ship's engine
above: NEW! NoHigher! T-55 transmission
below: NEW!
above: MedRes! The Memorial of  U.S. Army's garrison
above: NEW! MedRes! Bovington Tankfest
 NEW! above: MedRes!  below: NoHigher! Usual Main attraction of  Tank-Festivals



above & below Three: MedRes! chinese made Hooben's M=1:16 RC model


NoHigherabove: T-55A   below: NEW+! Iraq "Enigma" TAMIYA

above: NEW+! NoHigher! TAMIYA T-55
Tamiya Incorporated (株式会社タミヤ Kabushiki gaisha Tamiya) is a Japanese manufacturer of plastic model kits, radio controlled cars, battery- and solar-powered educational models, sailboatmodels, acrylic and enamel model paints, and various modeling tools and supplies. The company was founded by Yoshio Tamiya (ja) in Shizuoka, Japan, in 1946.
The metal molds were produced from plans which had the concept of being "easy to understand and build, even for beginners". Even the box art was consistent with this throughout the company. In the same vein as everybody being able to build the models, they made the parts accurate and with a high degree of detail.
The company has gained a reputation among hobbyists of producing models of outstanding quality and accurate scale detail, a philosophy reflected directly on the company's motto, "First in Quality Around the World". Tamiya Inc. has also been awarded on a regular basis each year, the prestigious Modell des Jahres (Model of the Year) award, hosted by the German magazine Modell Fan.
above: MedRes! Killed Iraq T-55 and PzKpfw YII. "Koenigtiger", M2 "Bradley" IFV. Mosonmagyaróvár modell exhibition  Photo: Mr. Kaszás Csaba activist
above: MedRes!Finnish Army    below: MedRes! Hungarian Army models
above: MedRes! W.P. Hu. Army's T-55 '213' maquette with armor coy. commander
 NEW! MedRes! Hu. maquette
above: NEW! MedRes! Same as Diorama  from: Makettinfo.hu

above: MedRes! "Bika" modell from "Botond" models Ltd.
above: New! NoHigher! Hu.Army VT-55  "Kisbika" / 'Little Bull'  source: Fortepan.hu
above: NEW! NoHigher! In motorpool in Hu. MN Szabadszállás Arm. Bde.'s garrison facebook

above: NEW! MedRes! Czech Army VT-55 model. World famous Model competiton in Mosonmagyaróvár, Hungary 2010. photo: Mr. Kaszás Csaba activist.

above: New! NoHigherVT-55 "Bika" ('Bull/Steer') a volt MN9001 MH. 31. "Hunyadi János" harckocsi ezred/gl.dd. Rétság laktanya romjain.  sourcehttp://kameraaltal.blog.hu/2014/02/01/mn_9001_31_harckocsiezred_retsag
above: NEW! NoHigher! Bull during in the operation at Várpalota source: www.honvedelem.hu

above: MedRes! Juci'bacsi's dia/slide repro by GDR's KM (VEB Kamera Werke) "Praktica" FX2. small film camera on 'Pentacon' repro/macro stand, scanned coll. from GDR-NVA's Armee Rundschau in HuMoD Mil. Science Library at Buda; Vt-55 in crane work with 20 tons capability.
(in HuMoD HM.HIM Hadtörténeti Intézet és Múzeum - Institute & Museum of Military Historical, Library of Military Science - Hadtudományi Könyvtár, mikor még Col. Dr. Nádor Ferenc ezds. a hadtudományok Ph.D-je volt a vezetőjeBudapest-Budai-Vár/Castle, Kapisztrán-tér-sqe. 2-4.)
 above & below Three: NEW! HiRes! VT-55 on the International Warculture and Military Festival - a Nemzetközi Hadikultúra és Military Fesztivál -on Hu. Kunszállás 2017. június 9-11.
above: NEW! HiRes! HMFest Heli-Drone photo: T-34, VT-55, BMP-1
NEWMedRes! T-54 in Kiev  photo: Mr. Seregélyes "Vezérúr" András BHTA elnök  T-55
above: NEW! HiRes! T-55  backround T-70 recon Light tank  photo: Seregélyes András
above: new! HiResBig! T-55-MTU hídvető harckocsi a Leningrádi "Kronverk" múzeum udvarán.
Leningrád - St. Petersburg "Kronverk": http://szextant.blogspot.hu/2014/10/137-st-petrersburg-leningrad-kronverk.html

above: New pic! original scanned photo HiRes! T-55 BLG-63 Scissors system Bridge Layer Tank - "Ollós" hídvető hk. in Hungarian Army i period of Warsaw Pact.   source: facebook
aboveNEW! NoHigher! Juci'bacsi's collect scanned product from Hu. Zrínyi kiadó: Páncélosok
above: NEW! MedRes! Juci'bacsi's collect scanned product from "Hivatása Tiszthelyettes" Hu. T-55
above: NEW! NoHigher! T-55AM-H "Obemut" during festival performance

above & below: NEW! MedResVeronica Zemanova as crew member on T-55AM  source: Actiongirls.com

above: Left: MedRes! Armor commander maquette    Right: Juci'bacsi's photo: HiRes! Hu. Army's armor helmet in Doba ret.avn.WO. Katona "Tesó" Józsi nyá.rep.zls. Mi-17 fed.tech. Home Museum
NEW! above: NoHigher! Driver's NVG gogle    below: MedRes! Hu. T-55 driver
above: NoHigher! Maquettes
above: NoHigher! Czechoslovakiei Invasion By Warsaw Pact countries
above: NEW! MedRes! Czech maquette Diorama 1:35  Creator: Martin Schuster
 http://schusterdiorama-35.cz
above Three: MedRes!    below: NoHigher! Box cover
above: MedRes!    below: NoHigher! Makettek
above: MedRes! Juci'bacsi's collection - from 1960s my DDR made SPW flywheel toy box cover below: NoHigher! Miniature modell
Inferno; Kizmus: http://szextant.blogspot.hu/2014/03/trebbin-inferno-szovjet-katonai.htmlbelow: GDR - East German (NDK) made T-54/55 plastic toys.

above: Left; MedRes! with box: I had got it  'Fly-wheel' T-54/55 toy - Right: HiRes! The gift T-55 model at ret. avn. mech. St. Sgt. Katona József's (Aviation Veterany club member) home museum Doba beside '"Somló"-hill.
NEW! above & below: NoHigher! Czech made RC toys
above: NEW! NoHigher! GDR-VEB plastic Wired RC T-62 from 1966-1967. I had got it.
above: NEW! Left: MedRes!  Right: MedRes! T-62 wired RC model-toy. I had got it 1966-'67. Nowadays it's somwhere in wrecked condition.    below: new! MedRes!  comparison
above: NoHigher! Flat view - Lapos nézet    below: MedRes! Soviet cyrill Cutaway
above: MedRes! Juci'bacsi's repro dia-slides collection copy from title: "Haditechnika Fiataloknak" 'Zrínyi' issue, below: covers

above: MedRes! cutaway roentgen - röntgen metszet
above: MedRes! source: ? Hungarian translated type book scanned picture from internet. Very good!
belowNEWMedRes! Driver space of T-54  - Vezetőtér
NEW! MedRes! Driver Trainer T-55 FAV
above: NEW! NoHigher! Main Dimensions - Főbb méretek
above & below: MedRes! Details - Részletek mix

NoHigherabove: T-54    below: NEW! T-55 FAV Driver Training Version
above: NEW! MedRes! Four view drawing
above: NoHigher! ammunition storage   below: NoHigher!  Ammo storages
above: NoHigher! Demo: T-34 85 mm ammos for D-5 cannon
above: HiRes!  Longitudinal cross-section  - hosszmetszet   below: MedRes! Armor thicks
above: NEW! MedRes! Cross section linedrawing from rear - Keresztmetszet vonalasrajz hátulról.   below: MedRes! Cyrillic text: main parts of  T-54A and T-55
above: HiRes! Soviet Red Army's original Manual - Kézikönyv  source: Internet
aboveNoHigherHu.: Turret drive Kinematics schema
above: MedRes! Traverse driuve and mechanism of turret    below: MedRes! Commander cupol
TDI Turret Control Instrument drom Air Art Graphics Studio design concept:
http://szextant.blogspot.hu/2014/02/tank-torony-iranyszogkijelzo-muszer.html
above: NoHigher! Turret geometry
above: NEWMedRes! TSh-16 telescopic sight
above: NoHigher! Juci'bacsi's dia/slide copy coll.: TSh-2b primary sight reticle - Armor: 1983.
NEW! above: NoHigher!    below: MedRes! TS-2B Sight - Irányzótávcső
above: NEW! NoHigher! 1PN22M1 active IR Sight - De. text - Infravörös Irányzóműszer
above: MedRes! Tank commander cupola TKN searching sight
above: MedRes! Juci'bacsi's repro dia-slides collection copy (GDR - NVA's 'Armee Rundschau' 1976) Hadtudományi Könyvtár HM-HIM
above: MedRes!  below: NoHigher!  Cyrillic text details
above: MedRes! Cyrillic: Hull - Alváz
aboveNEW+MedRes! Juci'bacsi's scan collect: Shapes  of Nose section of tanks; "Tanks and Armor's troop" 'Zrínyi' kiadó 1982- publisher
above: NoHigher! Schema of Diesel Engine Oil lubricant system.
above: MedRes! Engine    below: NoHigher!  Engine bay
above: MedRes! Coloured Cutaway
NEW! MedRes! Sk. Piesky Only hull withiut turret source - photo: www.dolin.estranky.cz

aboveNoHigher! Colour graphic
above: New pic! HiRes! Hungarian People Army's (MN) T-55 on board pair of GSzP-55 SP Tracked SP Ferry - Lánctalpas Önjáró Komp during fortified river crossing exercise in 1970s.   below: MedRes! Crossing on the PNP ponton-bridge
above: NEW! MedRes! Hu. Army River crossing ex. T-55 platoon on PNP ponton bridge and Combat Engineer BMK-135 motorboats on Danube-river at Ercsi village

above: MedRes! Three Mix about Hu. Army    below: MedRes! Hu. mixes

 above: MedRes! eng. Col. Mazán Pál mk. ezds. (HM. HTI) designed Military ponton-bridge across over the Danube river with MÁV M62 'Sergei' towed train on armors (BRDM-2 'Strela-I.' SA-2 missile, VT-55, T-55 company) - féle hadihíd ("Kossuth"-díjas munka)
M62 "Szergej" MÁV: http://szextant.blogspot.hu/2014/02/11-m-62-szergej-mav-fovonali.html
above: NoHigher! trailer maneuver at HuPA (MN-7038) Szabadszállás Armor Brigade.
above: New pic! original color photo HiRes! prepare to railway transport at Tapolca MN 8th Armor regiment.  source: facebook.com ret. WO 1st. Nacsa Ferenc's archive

aboveNew Unique PicHiRes! WP-HPA MN 8th hk.e. arm. reg. at Tapolca, T-55 at "Barátság-88" - 'Friendship-88' exercise.  source: facebook: ret. WO 3point. Nacsa Ferenc nyá. ftzls. Tapolca

above: New picsHiRes! Juci'bacsi scanned collection fro "Hivatása tiszthelyettes" Zrínyi kiadó broschure 1975.

above: MedRes! Over-water and Underwater capapbility. - Below, Hungarian underwater-cross exercise

above: NEW! MedRes! Original drawing about OPBT
above: NEW! NoHigher! Czechoslovakien Army Diving River Crossing Training
above & below: New! MedRes! Hungarian Army retro pics!   source: facebook

above: MedRes! Over Várpalota city in Veszprém county - megyében

above & belowMedRes! Hungarian People Army MN "Kunság-84" exercise at Várpalota fire-range. Backround; Kamov Ka-26 'Hoodlum' liaison co-axial helicopter (1971 - 1990).

above: MedRes! T-55 equpped with mine outfit Plough pair

above: scanned retro New pic! HiRes! Hu Army - MN (WP) 100mm ammos  put in T-55 source: fbbelow: New Pics! HiRes! Dr. (PhD) ret. arm. Col. Lugosy József former Hu MoD Military History Museum deputy Director's personal collection.  source: facebook.com

above: NEW! MedRes! Hu. meeting late 1980's   source: facebook

above: MedRes! 12,7 mm DShK firing ex. in Serbia
above: MedRes!  same as T-55B    below: HiRes!
belowMedRes! Parade in Moskva - Krasnaya plosady

Hungary 04.04.85. - Last Military Parade / 1985.04.04. - Magyarország - Az utolsó díszszemle

The last military parade in memory of 04.04.1985. which was held in Hungary in the Hungarian People's Army Soviet 'liberation' 40th anniversary. Since 1985, there was no military parade in Hungary today, so I figured that with this video, let us remember this great tradition. Unfortunately, the current situation of the Hungarian Defence Forces is doubtful that it can be constructed with a parade of similar level. The military regime since the army steadily lost its value, which is mainly due to the faulty policy decisions and incompetence due.
Az utolsó katonai díszszemle emlékére, amelyet 1985.04.04.-én a Magyar Néphadsereg tartott hazánk szovjet "felszabadításának" negyvenedik évfordulójára. 1985 óta Magyarországon máig nem volt katonai díszszemle, ezért gondoltam, hogy ezzel a videóval emlékezzünk meg eme nagyszerű hagyományra. Sajnos a jelenlegi helyzetben a Magyar Honvédség kétséges, hogy képes lenne -e hasonló színvonalú felvonulást kivitelezni. A rendszerváltás óta hadseregünk folyamatosan vesztett harci értékéből, mely javarészt a hibás politikai döntéseknek és hozzá nem értésnek köszönhető.

above:  MedRes! Marines Embarkment Go out MDKVP "Aist" Air Cushion    below: MedRes! Soviet Marines T-55 go out "Zubr" Air Cushion - Szovjet Tengerészgyalogsági Légpárnás Csapatszállító
above: NoHigher! Soviet Marines tank crew - морской пехоты Черноморского флота
MedResabove: "Aist" ACV    belowМДКВП проекта 1232.2 "Зубр"  - "Zubr" ACV

above: HiRes! Russia- standart LCAC -Military Air Cushion Vehicles - Howercrafts - PSzLP Katonai Légpárnás Járművek (Landing Craft Air Cushion, - magyarul Partraszállító Légpárnás(amphibious - kétéltűekМДКВП (Малые десантные корабли на воздушной подушке) (KLPDH) Kis Légpárnás Deszant-Hajó
above: NEW! HiRes! T-62
above: NEW! HiRes! Soviet T-62 crew during politican exercise. The it's hull same as T-55

Hungarian Outdoor artifical driver tank T-55 hull and camo 'Toy' turret  MedRes!
Magyar vállalkozói műkedvelő - kalandparkos T-55-tös kamó "Játék" toronyal.

above: NEW! Pia Gronning age: 64 - "Jól bírja magát az "öreg" Tankos'né és a technika

below: Modernised T-55s
 NEW! above: MedRes! Israeli IDF's captured after upgraded T-55 with 105 mm cannon it beside 2S1 "Gvozdhika" 122 mm SPH    below: NoHigher! Rumanian T-55 TR-85M1
above: MedRes! T-55AGM     below: NoHigherT-55MO

above: NoHigher! Rumanian TR-85M1     below: NoHigher! Romanian TR-85M1
above: MedRes! Romanian developed T-55

above: many thanks for ret. maj. PAUL "Tanky"Zsolt tank coy. cmdr. - driver instructor at disbanded HDF 31st."HJ" armor regiment after brigade at Rétság - subordinated Tata 11st armor div.
Sok köszönet Paul "Tanky" Zsolt nyá, őrnagynak az anyag összeállításáért a már sajnos régen felszámolt az 1. Hk. ho. Tata állományába tartozó MH 31. "Hunyadi János" harckocsi ezred - dandár harckocsi századparancsnokának - hk. vezető kiképzőnek, a BHTA (Bakony Hadtörténeti Alapítvány) támogató tagjának - a MATASz-VeMSz tagnak.

above: NoHigher! Masenhka https://www.wartoyz.com/

below: NEW! MedRes! The Vodka fuel of Russian T-55 female crew

FIN!

No comments:

Post a Comment
