Monday, April 7, 2014

63.) DSz-2M tüzérségi Sztereotávmérő – Soviet arty stereo rangefinder ДС-2М Артиллерийские стереодальномер

DSz-2M tüzérségi Sztereotávmérő – Soviet arty stereo rangefinder ДС-2М Артиллерийские стереодальномер

NEW Uploaded! 18+ 109% 28.09.2017.++++++++++

"The deep of view - A látás mélysége"

aboveNoHigher! Original photo about Soviet arty DS-2M - ДС-2М стереодальномер
above: MedRes! Hungarian MATASz - Association of Hu. Reservisten leader of tradekeeper section 1st Lt. Jásdi Balázs hő. fhdgy. with Veszpremer "Panzer Shrek" circle's DSz-2M arty stereo rangefinder.  Hu. text: a MATASz (Magyar Tartalékosok Szövetsége) Hagyományőrző tagozata: a Budapest-i II.VH-s "M.Kir.Honv. 106.ö.gvo. tü.ü." parancsnoka - Hő. tagozatvezető  Jásdi Balázs hő.fhdgy. ü.pk. tv. HM TKO hka. korhű egyenruhában méricskél.
стереодальномер разведывательный артиллерийский ДС-2М

above: MedRes! Spare & tools on to pale color washed remain of artycolor top textil - A TASzT készlet actress Timkó Eszter színésznő levetett és fakóra kimosott tüzérszínű top maradványán. The color of shirt  was such it would have been such. - A póló szine ilyen volt, ilyen lett. By Hypo!

aboveNEW! NoHigher! (Littlebit Cropped from Left) Maintenance/Preparing master - Javító Mester. Fra vores seneste shoot, her med moderne outfit #multicam #dogtag Fotograf Jan Hansen  model: Zienna Eve Sonnei  by JH67 Photography  source: Hu. Google G+ Collector: Bányiczki Zoltán PinUp expert
above: Juci'bacsi's NIKON photo: HiRes! Maintenance spares - TASzT készlet
aboveNEWMedRes! Maintenance/Preparing master - Javító Mester. Fra vores seneste shoot, her med moderne outfit #multicam #dogtag Fotograf Jan Hansen  model: Zienna Eve Sonnei  by JH67 Photography  source: Hu. Google G+ Collector: Bányiczki Zoltán PinUp expert
https://www.facebook.com/jh67photography/

above: MedRes! Nowadays the FACP's 'Leatherman' toolkit - A mai távmérősök/JTAC (Joint Tactical Air Controller - ERIP (Előretolt RepülésIrányító Pont) szerszám és TASzT készlete.

above: NoHigher! The rangefinder prepare Army's expert in glassshoes -  Az üvegcipős távmérő javító Szárazföldis szakember.  Sara Jean Underwood in glassshoes -  Az üvegcipős távmérő javító Gyári CZJ szakember   source: mellbimbo.eu    photo: www.dios4.me      below: NoHigher! Swiss made  'VIKTORINOX' toolkit

above: NEW! MedRes! MATASz / KEMPP's DSz-2M in Pákozd KEMPP 2014.04.22  photo: director ret.Col. Dr. Görög István nyá.ezds. üv.ig.  source: facebook - Görög István  www.kempp.hu
above: HiRes! Yo have to My eyes! - A szemeimet figyelje!: Measuring equipment for eyes distance - Mérőkészülék a szemtávolság méréséhez.

above: MedRes! Hollywood superstar actress Cameron Diaz's ideal eyes widely distance 70-72 mm  for stereo rangefinding. - Ideális széles szemtávolság a méréshez.

 Ürmös photo: HiRes! Distance of Eyes mirrored measuring equipment of spare - A TASzT (Tartalék Alkatrészek Szerszámok Tartozékok) készlet tükrös Szemtávolságmérő készüléke.

The Black Magic. - A Fekete Mágia.

above: The optimal eyes' distance: 65 - 72 mm

above: NEW+! NoHigher! The stereo '#Pokémon' #T-Shirt stereo eyes' #investigator device; #squirtle #pokemon blue hot damn crop topsbaby blueshort eyes #Japan #sexy cute adorable bra geek #underwear aw.

above: NoHigher"Hasonló felépítésű Mágikus Raktárost keresünk ide, mert a közönségben nem volt ilyen!" - Little Black Dress by Patrick Andraste - "We are finding the like storage #manager with antygrease & lubricant oil #latex worker suit!"

above: HiRes! Juci'bacsi's NIKON photo about BHTA Circle's storage. Old-Timer inkurrence DS

above: NEW+! NoHigher! The Boss of DSz's storage: Peggy Gentlemen, I'm #Agent Carter. I supervise all operations of this division. #Peggy #Carter in #Captain #America with "V" stereo #badges.

above: NoHigher! She would be for store keeper-Nhyicza with UAZ-469B jeep DS carrier driver - Ő is jó lett volna raktárosnak és DSz szállító sofőrnek UAZ-469-estől.

The Adjusting of Eyes' distance - A szemtávolság beállítása.
above: Coincidence of Eyes for collimating
above: HiRes! The ocular's adjuster black ribbing handwheel on the left tube. -  A baloldali csövön található az okulár szemtávolság beállító nagy fekete bordázott kézikerék.

The sharpening of ocular adjuster handwheel.
aboveNoHigher! After the comlicate adjusting flow. - Kissé bonyolult folyamat de miután sikerült lehet, hogy így jár a kezelő? (from Russian social site)

Soviet stereofényképezőgépek az 1960'-as évekből: above: NoHigher! Full stereo "Industar" objectives  caricatura (Steampunk?) photocamera.    below: MedRes! 'ФЕД - Зоркый' - 'FED - Zorky' photocamera with 38 mm stereo objective FED - Polish borned, Felix Edmundovich Dzherzisnsky boss of NKVD in WW-Two. Theese were Base the Germany 'Leica'. Both types equipped with coincidence system  rangefinder.

ДСП-30 Дальномер САПЕРНЫЕ прибор - DSzP-30 Utásztávmérő & FED-2, Leica:

above: MedRes! The correct VirtuaGirlHD body pose for watching into DSz-2M oculars   sourcehttp://gallery.virtuagirlhd.com/
above: Juci'bá's photo: HiRes! the Directoress madam & Her relative in measuring positure
above: MedRes! Similar barrier positure on the wooden bridge than upper Madam also good too! source: www.femjoy.com

above: WW-Two Hu. old mil. Symbol of "Hu. #Royal #Home #Defence/ 106th independ. mech.tov. arty. bty." - "M.Kir.Honv. 106. ö.gvo. tü.ü." of MATASz régi jele ( löveg jel a Svéd 'Bofors' L40 40 mm-es légá.-t -ala 37 mm- szimbolizálja ami volt Nekik.) by 'Air Art Graphics'
above: HiRes! Sorry! Juci'bacsi's 'Air Art' graphics mix with VirtuaGirlHD Model  FREE!

above: MedRes! The beauty blonde Model source: VirtuaGirlHD 'Strippers On Your Desktop'
 https://www.istripper.com/

aboveHiRes! Red clothing Girl: "Unfortunately She could'nt will be Our storage manager. - Sajnos Ő nem lehetett a raktárosunk. Because She was the Reservisten Arty Boss res. Colonel of the Organisation of the Hungarian Reservisten. Ő volt a MATASz Tartalékos Tüzérfőnöke." & Ürmösfavourite desired photomodel. - ~'s Álom fotómodellje és mindig kérte, hogy adjam meg az elérhetőségét de Én mindig különböző elfoglaltságokra hivatkoztamSokáig nagyon bevette, hogy valóságos csajszi. Juci'bacsi's Photoshop retouche enjoying artwork.  also Courtesy FREE!   Bottom: The step adjuster Nonius-Vernier spline for photo art - Lépésbeállító  nunus léc a fotózáshoz.

above: NoHigher! The American rangefinding beautiful eyes collegaue from 1960's: Hollywood star movie actress Lynda Carter as Wonder Woman. (The Red Star is prohibited supressor emblem in Hungary!)

above: NEW! NoHigher! DSz-2M stereo standing - sztereó beállás  source: www.mellbimbo.eu  photo: www.thrillblender.com
above: Photo: Steve Ürmös István EOS-7D www.globalvision.hu HiRes! Air Force & Aviation HQs meet. - LEP-CsRP találkozó 2014. junius 6. Ebben a környezetben szívesen fotózta volna.
above: NEW+! MedRes! also 2 m base from fitness champion   source: www.mellbimbo.eu

above: MedRes! "They would be good porters for exhibition - Jó hordárok lettek volna a kiállításhoz."   Left: #Dixon #Rollerpack...if u have to bugout    Right: World famous 'Victoria's Secret' model Hungarian Ms. Eniko Mihalik uniform fashion VOGUE PARIS.

above: NoHigher! Russian Exercise of Arty Optical Instruments as "Lookers"
above: NEW! MedRes! and Training Targets - és a Gyakorló Célpontok  source: mellbimbo.eu
above: MedRes! Hu. text: 'Szárazföldi haditechnikák" felosztása Juci'bácsi módra  also FREE!
above: MedRes! Russian stereoview at housing state     below: HiRes! The roofer cat.

"A Sztereolátás élménye" kiállítás - Balatonalmádi - Vörösberény "Magtár" - "Granary" Culture & Exhibition Centre
2014.
szeptemberi rendezvényen.

"Experience of stereo vision" optical instruments exhibition
bottom: DSz-2M  Arty. Stereo Raumbildentfernungsmeßgerät

above: Juci'bacsi's photos: Inkurrens DSz-2M  Artyllery Stereo Rangefinder for arty. rgt. FOP
above: NoHigher! Viewing culture at the other barrier - Bámuláskultúra egy másik korlátnál.

above: NoHigherHu. text: Sajnos Palvin Barbara világhírű magyar divat-fotómodell "Victoria Secret" varázslatos sztereólátás-vizsgáló szemüvegét nem tudtuk bemutatni.

HiRes! above: The objective head with collimator light window   below: Shadower closed position

above: MedRes! #Kendall #Jenner is using the sunfilter accesorie.

above: Jucibacsi photo: HiRes! Upper two small: Left: Under tube: Range correction knob - Távolsághelyesbítő tekerőgomb. - Front tube: Vertical adjuster knob. - Függőleges helyesbítőgomb.   Right: Rangemarker adjuster wheel ~ Measure cylinder - Távolságjel állító kerék ~ Mérőhenger.  Downward: The rangemarker moving chock and fixed gate markers. other beach of lake Balaton - Balatonkenese - Mozgó Távolság mérőék a fix kapujelekkel. Without sun filter. - Fényszűrő nélkül
 above: HiRes! Measuring marker thorough projecting objective - A mérőjel átvetítő
above: The objective & marker collimator ligting window. below: Recircle of it - Újrahasznosítása

Coco-Chanel advert: https://www.youtube.com/watchfeature=player_embedded&v=QT8AiihKFR0

Below: also Juci'bacsi's HiRes! NIKON photos


above: MedRes!  source: www.russianarms.ru get Image
above: Cameron like looks to Her Range trainer from ocular ~ Így néz a távoktatójára az okulártól

above: Left: Horizontal mile scale-dial: Orange: Basic direction - Ai.  White: magnetic direction - Right: Horizontal adjuster handwheel - Vízszintes beállító kézikerék.

above: NEW+! HiRes! The advisors of the #Energy #Drink '#Monster' firma an #exhibition

above: NoHigher! "The 'Monster's range marker practice for stereo bikini bra"  mellbimbo.eu

above: Juci'ba's photo: HiRes! Secure Knob of Vertical compensator "for lifting of bra" - a Függőleges kiegyenlítő biztosított rovátkolt gombja "a melltartó megemeléséhez".
 Balatonalmádi-Vörösberény a "Magtár" - "Granary/Core Store" Culture & Exhibition Centre
above: MedRes! Map of lake Balaton - Balaton térképe   below: HiRes! Aerial photo H=4000m
above: MedRes! Eastern basin of Balaton - a Balaton keleti medencéje   www.balatonihal.hu

above: MedRes! Map of city of Balatonalmádi Pink triangle the site
above: Google-Earth sketch MedRes!    below: NoHigher! Balatonalmádi
Особенности устройства Стереоскопический дальномера ДС-2М.
above: NoHigher! Wow! Interesting image in summer at Balatonalmádi beach - strand
above: HiRes! The good eyes MATASz-VEMSz's member "Lightning" - "Villám" as ranger expert during the adjuster action in 'Press house' in Balatonalmádi-Vörösberény village. Old-Timers!
above: NoHigher! "The opposit watcher at other barrier. - A szembefigyelő egy másik korlátnál."

above: MedRes! DSz-09 main tech. data & co-ordinate converter plotter. - átalakító író.

aboveNEW+NoHigher! Folderable: KARINA IRBY babe of the day  source: mellbimbo.eu photo: Thrill Blender   www.thrillblender.com
above: NoHigher! DSz-1 12x 1 m base field arty stereorangefinder

Rangefinder DS-1Purpose:

- Determination of polar coordinates and destination

- Conversion to rectangular coordinates

- Orientation relative to the North-South direction

- Measurement of the target range

- Observation of the battlefield

Techn. data:

- Stereoscopic instrument

- Measuring range: 400 m - 16000 m

- Magnification: 12x

- Field of View: 50

- Measuring range: horizontal: 60-00, vertical: 3-00
source: http://www.solidery.eu/en/military-optic/211-rangefinder-ds-1-pds-1.html
 above & below: NoHigher! Solidery DS-1

above: The Range correction knob source: http://forum.guns.ru
Стереодальномер ДС-1(0,9) предназначен для измерения дальности и горизонтальных углов (определения полярных координат), целеуказания и изучения местности, а также отдельных целей.
Стереоскопический Дальномер с постоянной базой представляет собой двойную зрительную трубу с двумя окулярами. Действие дальномера основано на стереоскопическом эффекте: рассматриваемые отдельно каждым глазом изображения сливаются в одно объёмное, в котором ощущается разница в расположении предметов по глубине. Для определения расстояния до объекта (цели) изображение объекта совмещают с изображением специальной метки («марки»), находящейся в фокальной плоскости дальномер — объект и «марка» должны как бы находиться на одинаковом расстоянии от наблюдателя. Смещение оптического компенсатора, требуемое для совмещения «марки» и цели, пропорционально определяемому расстоянию.
ДС-1(0,9) имеет V-образную форму, обладает перископичностью, что позволяет вести наблюдения и производить измерения из укрытий.
Работа на ДС-1(0,9) может производиться днем, в сумерках и ночью по освещенным или светящимся целям.
Тактико-технические характеристики:                       Дс-0,9                      ДС-1
Увеличение                                                            14 крат                  12 крат
Поле зрения                                                           3 град(0-50)           5 град(0-83)
Диаметр зрачка выхода                                          2,1 мм                   2,1 мм
Удаление зрачка выхода                                       18,8 мм                  18,8 мм
Пределы разрешения                                             5-7″                       5-7″
Пределы измерения дальности                            400-16000 м         400-16000 м
Пределы наводки в вертикальной плоскости          +/- 3-00               +/- 3-00
Цена деления точных шкал лимба и уровня           0-01                      0-01
Цена деления грубых шкал лимба и уровня           1-00                      1-00
Пределы установки окуляров по базе глаз              56-74 мм             56-74 мм
Пределы диоптрийной установки окуляров          +/- 4 диоптрии  +/- 4 диоптрии
Пределы выверки по высоте                                +/- 25′                   +/- 25′
Число оборотов измерительного маховика            16,5                      16,5
База                                                                     0,9 м                           1 м
Перископичность                                                  220 мм                      302 мм
Угол раствора труб                                                120 град                  125 град
Высота треноги:
- в боевом положении                                           до 1650 мм            до 1650 мм
- в походном положении                                       1200 мм                       1200 мм
В комплект дальномера ДС-1(0,9) входит:
дальномер
лимб
тренога
преобразователь координат
ночные приставки и ночной визир
блок питания и принадлежности д

Считалось целесообразным при ведении оптической разведки в условиях применения ядерного оружия, возрастания темпов наступления войск отказаться от работы сопряжённого наблюдения и перейти к определению местоположения целей с одного пункта. Эта задача была успешно решена разработкой и внедрением в артиллерию во второй половине 1950-х годов стереоскопических дальномеров. Для батарей и дивизионов был введён стереоскопический дальномер ДС-0,9, затем ДС-1, для взводов разведки артиллерийских полков и начальников артиллерии дивизий — ДС-2. Это был шаг вперёд в оптической разведке и наземном наблюдении в целом. Дальномеры обеспечивали требуемую точность определения координат целей и разрывов своих снарядов на дальностях наблюдения до 3 км (ДС-2 — до 5 км).
Стереоскопический дальномер ДС-1 состоит на вооружении взвода управления батареи ( дивизиона).В комплексе машин управления дальномер имеется в машинах командира батареи и командира дивизиона.
ДС-1 предназначен для:
-измерения дальности и горизонтальных углов;
-преобразования полярных координат в прямоугольные;
-корректирования стрельбы;
-наблюдения за полем боя.
Наличие на приборе ориентир-буссоли позволяет производить ориентирование относительно сторон света, а наличие преобразователя координат ПК-3 -преобразовывать полярные координаты в прямоугольные.
Наличие в правой окулярной головке включающейся сетки и большое поле зрения прибора позволяет использовать его как стереотрубу целеуказаний, а также изучения местности и отдельных целей.
Работать с прибором можно днем, в сумерки и ночью. Дальномер имеет обратную форму и обладает перископичностью, что позволяет работать из-за укрытий.
http://ansya.ru/health/pribori-opticheskoj-razvedki/pg-8.html
 above: NoHigher!    below: MedRes! DSz-1

above: NoHigher! Study of DSz-1 at Motostrelkovy Brigade - Mechanized  Bde. - Dandárnál   source: twower.livejournal.com

above: Juci'bacsi collection: NoHigher! Other Tripod positure in early 1950's movie record at South American Indian tribe; Miroslav Zikmund during movie making. Book: Jiří Hanzelka (1920−2003) és Miroslav Zikmund (1919−). "On the land of headhunters" - "Fejvadászok földjén" c. könyv.  Publisher: 'Gondolat' Könyvkiadó Budapest 1964.

Hu. text: Az 1950-es évek általában teljesen reklámellenes szocialista kommunikációjának abszolút médiasztárja volt két cseh férfi, Jiří Hanzelka (1920−2003) és Miroslav Zikmund (1919−). A Tatra autógyár megbízásából és kocsijával beutazták az egész világot. Éveken keresztül tele volt velük a (kelet-európai) sajtó, útjukról, útjaikról könyvek, mozgó- és diafilmek jelentek meg. A szocialista iparfrontemberei voltak. Az autó Tatraplan névre hallgatott. - Ma már csak emlék.

En. text: Jiří Hanzelka (24 December 1920 – 15 February 2003) and Miroslav Zikmund (born 14 February 1919), known collectively as Hanzelka and Zikmund, were a duo of Czech adventurers known for their travels in Africa, Asia, Latin America, and Oceania in the 1940s and 1950s, and for the books, articles, and films they created about their journeys.
Cz. text: V letech 1947 až 1950 podnikl spolu s M. Zikmundem cestu do Afriky a Jižní Ameriky. Celou tuto výpravu absolvovali společně ve voze značky Tatra T 87. cs.wikipedia.org/Ji_Hanzelka

Tatra T-87 "Tatraplan" Hanzelka & Zikmund: http://szextant.blogspot.hu/2016/10/187-tatra-t-87-tatraplan.html

above: HiRes! VirtuaGirlHD's The correct position for watching - A helyes testtartás a figyeléshez
 above: MedRes!    below: NoHigher! Practice of DS-1 on terrain
above: MedRes! DSz-1 optical system
above: NoHigher! Soviet DS-2 in practice

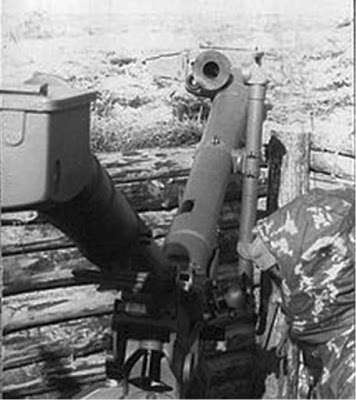

aboveNoHigher! Soviet Army: DSz-2M arty stereo rangefinder & PAB-2M with periscope accessorie - feltéttel in FACP - TüFiP-on.     below: NEW+! MedRes! His Wife's camo suit

above: NoHigher! DSz-2M (GRAU code: 51-OD-222M) Exercise practice in Soviet Red Army

Индексы ГРАУ: 51-ОД-222М - дальномер стереоскопический ДС-2М
Трубы съемные
правой трубы
- левой трубы
- суппорта (выполняет функции лимба на ДС-1М-1)
- треноги
- перископа

Основные ТТХ: ДС-1М-1, ДС-1, ДС-2М.
п/п
Наименование характеристики
Показатели
ДС-1М-1
ДС-1
ДС-2М
1
2
3
4
5
1
Увеличение, крат
15
12
20
2
Поле зрения, град
4,2
5
3
3
Разрешающая способность, сек
5
6
6
4
База,
1000
1000
2000
5
Перископичность,
302
302
389
6
Пределы измерения дальности, м
625-16000
400-16000
1000-20000
7
Пределы измерения горизонтальных углов, д.у.
±60-00
±60-20
±60-20
8
Пределы измерения вертикальных углов, д.у.
±3-00
±3-00
±3-00
9
Цена деления:
- шкалы лимба, грубой шкалы механизма наведения;
-  шкалы барабана, точной шкалы механизма наведения

1-00

0-01

1-00

0-01

1-00

0-21
10
Масса комплекта, кг
65
60
99,5
11
Масса в боевом положении
34
32
54,4
12
Напряжение АКБ, В
2,5
2,5
2,5
13
Теоретическая ошибка измерения дальности*, м: - на 1 км
- на 2 км
- на 3 км
- на 4 км
- на 5 км

3
11
24
43
67

4
16
36
64
100

1,2
4,9
11,0
19,4
30,3

above: Left: MedRes! Mobile FACP - Forward Arty Control Post - Mozgó Tüzér Figyelőpont (M-Tü.Fip.) GT-MU equipped with DS-1   Right: MedRes! DSz-2 in shelter of FACP
above: NEW+! MedRes! "Museal DS Rangefinder tutor from Carevich era" artist: the Pope of Pin-Up Girls: Alberto Vargas american artist.   en.wikipedia.org/wiki/Alberto_Vargas
 above: MedRes! Leningrad (St. Petersburg) CAOK Field Artillery Higher School - Tisztiiskola - Főiskola in city on shore of Neva river.
above: NEWMedRes! Mashenka behind the Russian cyrillic writed coloumns - M. az oszlopok mögött   via: www.FemJoy.com
 MedRes! above: Google-earth: CAOK from Liteny prospekt - Google earth
Leningrad - Kronverk: Russian Artillery & Pioneer & Communication Museum _ Brutal weapons http://szextant.blogspot.hu/2014/10/137-st-petrersburg-leningrad-kronverk.html

above: Left: MedRes! Su. arty badge   Right: MedRes!  SU Arty H.school badge "Iron pussy" - "Vaspina" Technician Minometnyije     below: NEW+! The leader of lecturers - A főtanár

above: MedRes! Instrument studying at CAOK Leningrad (St. Petersburg) Artillery Officer College. - A leningrádi tüzér tisztiiskolán műszertan foglalkozáson.

ЦАОК-1 Санкт-Петербург; Литейный просп., д. 3. Новый Арсенал. 1808 г., арх. Ф. Демерцов ЦАОК ЛенВО (Центральные Артиллерийские Офицерские/ Окружные Курсы Ленинградского, перестройки 1860-1890-х гг., арх. Р.Р. Генрихсен, К.Б. Пранг и др.
above: NoHigher! DS-2M package
above: Juci'bacsi1s photo: HiRes! The Content of main tin box - A fő lemezláda tartalma

aboveHiRes! Juci'bacsi's NIKON "Coolpix" photo: Hu. text: in HM EI.ZRt. "Milshop" at Budapest XIV.ker Zách u. a NKE  (ZMNE) mögött XIV. ker. "Csak rendelésre"

aboveNoHigherVirtuaGirlHD's The cover canvas material from Him - A burkoló vászontakaró Tőle van     source: http://gallery.virtuagirlhd.com/
above: NoHigher! Good robotic accessorie for DS' box carrier. - Yanko Design by Ken Chen. The Iron Man od Firefighting. - Ládacipeléshez jó kiegészítő szerkó.

above: MedRes! Desired opposit view: Twistis in ocular looking positure - ~ Elképzelt Okulárnézési szembe helyzetben.

HiRes! The holder & angles measuring mast - A Távcső tartó szögmérő közbetét egység

above: NoHigher! former Türkish Prime Minister Mr. Ahmet Davutoğlu during watching at Turkish & Syrian state border 2015.   On Other side the Kurdish Militarnhicas. The binocular army color Soviet/Russian mil. standart isn't itwww.aljazeera.com

above: NoHigher! Very popular american singer Ms. #Selena #Gomez #Pantene, Scissors Periscope style funny ziel target position

above: MedRes! Juci'bacsi's photo and cleared pic about circle's old timer 1962. DS-2M
above: and the absent camp bed - és a hiányzó tábori ágy
 Basic method of optical rangefinding princip


above Three & belowNoHigher! Hu MoD manual of DSz-2M

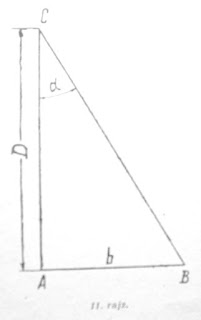

Method of optical Coincidence rangefinding - a Képegyeztetéses optikai távmérés elve.
above: NoHigher! Drawing. Submarine attack Periscope with coincidence rangefinder


above: HiRes! U-Boot periscope
above & belowNoHigher! Way of Ray of Optical prismas - Optikai prizmák sugármenete.
 above & below: NoHigher! Prismas & lenses optical elements
aboveNEWHiRes18+ "Optical maintenance & preparation accessories"  Playmate of  vintage Playboy magazine from 1960's  source: Google / Playboy.com

In Memoriam: Founder & Owner of '#Playboy' Men's Magazine, #Hugh #Hefner (91.) 27.09.2017. R.I.P.

http://index.hu/index2/#bloghu/playboypista/2016/04/09/10_dolog_amit_tudni_kell_hugh_hefnerrol
Hugh Marston Hefner (April 9, 1926 – September 27, 2017) was an American magazine publisher, editor, businessman, and playboy. He was best known as the editor-in-chief and publisher of Playboy magazine, which he founded in 1953. He was also the founder and chief creative officer of Playboy Enterprises, the publishing group that operates the magazine. Hefner was also a political activist and philanthropist in several causes and public issues. ...
above: Optical Schema of Stereo Rangefinder - Sztereótávmérő optikai elve.
above: The stereo-tube's rangemarkers alignment on vertically
above: HiRes! DSz-2M Viewing by sunfilter - Látvány fényszűrővel.

above: MedRes! Submarine (U-Boat's) periscopes: attack or navigation?

above: Periscope neck; Left: MedRes! Cameron Diaz..FOLLOW THIS BOARD FOR LOTS OF GREAT CARICATURES OF FAMOUS PEOPLE  Right: MedRes! An ideal eyes for rangefinding.

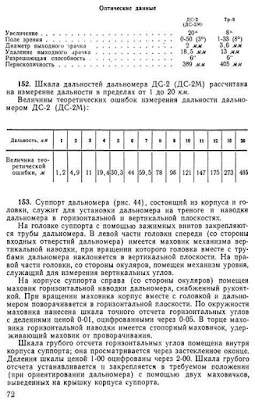

 above: Original SU MoD Handbook - Manual for DS-2M
above: MedRes!

above: MedRes! L & R   below: MedRes! princip of stereo view
above: MedRes! Schematic Optical system of DS-2M
above: MedRes! Cutaway of Range-measuring tubes and pair of ocular
above: MedRes! Longitudinal Cross-section of ocular-house - az Okulár-ház hosszmetszete.

above: MedRes! Left: Left mirror head - Right: Right mirror head & range corrector/compensator
 above: NoHigher!    below: MedRes!
above: MedRes! Support - Közbetét Távmérőtartó    below: MedRes! Cutaway of support

Below: Budapest - Buda-castle - Budai-Vár és a HM.HIM.

above: HiRes! The Quarter of Budaer-castle - a Budai Várnegyed I. ker.  www.budavar.hu
 above: HiRes! Orienting Run map about Buda-Castle - Tájékozódási futó térkép a Budai-Várnegyedről    below: MedRes! The organization of kazamatas & cellars - a pincerendszer
above: MedRes! Environment of Castle.  source: openralway-map
 Capital of Hungary: Budapest map: above: MedRes! from 1930.   below: MedRes! Nowadays

above: MedRes! Vertical angle Aerial Photos: Left: Bp. City 1988. -  Right: Buda-Castle HIM site
above: MedRes! City map of Buda-Castle
above: NEW+! HiRes! Aerial photo from MoMH early 1960's from North-Western direction
above: MedRes! Bird-Eye viewing from Cessna about Buda Széll Kálmán (Moszkva)-tér, HM.HIM
above: NoHigher! HuMoD Institute & Museum of Military History in Budaer-castle - Vár from Vérmező-park - Bloodfield-park
above: Juci'bacsi's NIKON "Coolpix" photo 2014. august: HiRes! Opposit landscape close; Bloodfield-park after behind is the Southern Railway terminal - Déli pu. at Alkotás street - utca, far is Eagle - Sas-hegy az volt "Arany János" gimivel - with school building.
aboveMedRes! a HA5KDR Miki's (From Right third) Demo Team - bemutató csapataMN (HDF) Traditionkeeper with MOM 41. DJa-6 DYa-6 Anti-Aircraft artillery stereo rangefinder  occasion of Museums of Night at Budaer-castle in 2011 before HuMoD Military History Institute & Museum over Bloodfield - a Múzeumok éjszakáján 2011. MN hagyományőrző egy légvédelmi tüzérségi sztereótávmérővel a HIM előtt a Vérmező felett.   source: www.facebook.com
Hu. text: A híres-neves távmérő az Anjou-bástyán. A kiállítók beöltözve, megborotválkozva, ahogy a nagy könyvben elő vagyon írva. Tudom, a cucc háború utáni – így ha sokan abcugolnak, kidobom a tárból. Több fotó: http://www.ha5kdr.hu/gallery/view.php?gid=60    http://www.roncskutatas.hu/node/11307
56.) MOM (Magyar Optikai Művek - Hungarian Optical Works/Factory) Budapest _ Geodesy műszerek: Theodolite, Szintező, Levels, Tájoló, Labor műszerek, Haditechnika _ Optics, Military Technics _ MOM-Alapítvány-Foundation
aboveMedResBuda North view from Sas-hegy - Eagle-hill during sunset with HM-HIM.
HM - HIM-Hadtörténeti Intézet és Múzeum - Hu.MoD Institute & Museum of Military History
aboveNoHigher! Hu.MoD (Ministry of Defence) - HM (Honvédelmi Minisztérium) logo-címer
I usually going to Library of Military-science from 1975. as an arty. officer student from KLKF Szentendre in era of Lib's. Boss Col. Dr. (PhD.) Nádor Ferenc ezds. I.M. könyvtárvezető időszaka alatt. I usual browsing nowadays too. - A mai napig feljárogatok oda böngészni, fénymásolni.
above: Juci'bacsi's NIKON "Coolpix" photo 2014. HiRes! HuMoD Museum of Miltary History's Miltary Science Library on first/US: second floor - HM HIM Hadtudományi Könyvtár az első emeleten. Budapest Budaer-castle Kapisztrán-tér-square 4.

above: NEW+! NoHigher!  Will be She new copyier madam in Library? - Ő lesz majd az új fénymásoló hölgyike a Könyvtárban? - Ms. #Rosie #Whiteley #Huntington the very popular american #runway #fashion #photomodel.  source: mellbimbo.eu

MedRes! Juci'bacsi's NIKON photo of  Hungarian MoD's Manual of DSz-2M from M.S. Library. Unfortunately then wasn't there the copyier women because She went to holiday. - Sajnos épp akkor szabadságon volt a fénymásolós hölgyike.


 Photographics: NoHigher!



above: MedRes! Schema of Optical     below: MedRes! Rangefinder head on telescopic tube

above: MedRes! Head Mirrors: Left & Right
 above: NoHigher! Rangefinder head

above: MedRes! Left: head and range marker illuminator optic   Right: Anti light - Shadow thrower
above: NoHigher! Left telescope tube    below: MedRes! Right telescope tube
above: NoHigher! The ocular with eye shadower
above: MedRes! the optic of Range corrector / trimmer - a Távolság helyesbítő / kiegyenlítő

above: MedRes! Left: upper: Periscope   lower: Compass  fitting to telescope tube   Right: Fitting of Light/Sun filter optic - Fényszűrő optika befoglalása.
 above & below: NoHigher! Cross section of Horizontal mast.
above: MedRes! Left: Horizontal block   Right: rangefinder holder
 above: MedRes! Vertical angle device - Függőleges szögmérő szerkezet with libelle
above: NoHigher! Cutaway from original SU MoD Handbook - Manual of DS-2M
aboveMedRes! Drawing from original SU MoD Handbook - Manual of DS-2M: the Tripod & Night Illuminator accesorie - a Háromlábú állvány és az éjszakai megvilágító felszerelék.

above: MedRes! Left: Illuminator accesorie - Megvilágító felszerelék - Right: Spare & Tools & silicagel capsule for antimoist/humidity - TASzT készlet és a Páramentesítő szilikagél kapszula
above: NoHigher! The 3Dcutaway artwork of classic ball bearing - Golyóscsapágy röntgenábra.
MedRes! Hungarian issue Haditechnika 2013/3 'Military Technics' Review. Col. Dr. Gáspár Tibor ezds. article - cikk
Value - Érték: the good condition military instruments - jó állapotú műszerek
*DJA-6: Original 1960-70's: 4-5.m. Ft.x10 to 2010.= 40-50. m. HUF;1/5=8.m.-10.000.0000,-HUF - 25.000-32.000,-€
*DSz-2M: Original 1960-70's: 1,5-2.m. Ft.x10 to 2010.=15-20. m. HUF;1/5=3.m.-4.000.0000,-HUF - 10.000-12.500,-€
*EM-61: Original 1960-70's: 1.m. Ft. x 10 to 2010.= 10. m. HUF;1/5 = 2.000.000,-HUF - 6.500,-€
*DJA-6: Original 1960' 15.m Ftx100= 150 m. HUF; 1/5=30.m.HUF real 10-15.m.HUF 33.000 - 47.500,-€
*PAB-2M: 90.000-120.000,-HUF - 300 - 400,-€  PTTM also

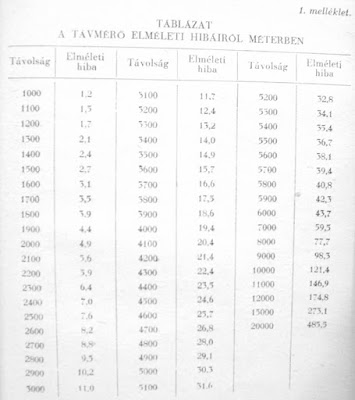

Javítás: DSz-2M Mérési Távolság: nem 10.000 m hanem 20.000 m
above: Hu. Miss & Field Arty arm badge for suit - Rak és Táb.tü. fegyvernemi jelvény a ruhára
aboveMedResret. Lt.Col. SIPKOVITS Zoltán's (BHTA tutor) collection by Juci'bácsi scanned: Warsaw Pacting Hungarian Artillery officers;1.  at the UAZ-452 "Topo" edge of rear door: Col KRIZsÁN Mihály ezds. former abandoned commander of MH 36. "Gábor Áron" Anti-tank Artillery regiment (Kiskunhalas) when I was battery commander as a lieutenant there 1977-1982., 2. right: Lt.Col. Sipkovits Zoltán alez. artillery ops. ofcr. from MN 5th army HQ before surveying expert as a recon chief at MN1480  "Dobó István" Missile brigade's barracks - laktanya at Tapolca.
above: HiRes! 'LEP-CsRP Meeting' 2014. Június 06. Veszprém HeŐ. Sportcentrum É-i rész - Northern-sector : arty survey expert ret.Lt.Col. Sipkovits Zoltán nyá. alez. tüzér bemérő Egyesületi szakember adjusting of a PAB-2 tüzér tájolóműszert szabályozza a BHTA kiállításán. Photo: Steve Ürmös István www.globalvision.hu
above: MedRes! Exhibition of veterany Air Force arm and Aviation HQ meeting at Veszprém-town Sport Centre of garrison - LEP-CsRP Találkozó 2014 a BHTA műszerkiállításával.

above: MedRes! Would make a great fashion illustration template with the long slim legs.  Desired member of Meet. "This twopod is better than tripod!" - "Ez a kétláb jobb mint a háromláb állv."

above: MedRes! Veszprem Military Sport-Centrum on Google-Earth
The wide angle photo by Mr. Winglman Zsolt "Fantázia" Fotóstudió Veszprém, Haszkovó u. 18.

above: NEW+! NoHigher! Unfortunately didn't watches a like bomber from stair of watching stand -  Sajnos a lelátó lépcsőjéről nem figyeltek ilyen bombázók.   source: mellbimbo.eu

above: NEW+! MedRes! Unfortunately No She wasn't photographer - Sajnos nem Ő volt a fotós
above: MedRes! Veszprém Military Sport Centre "Schőnherz Zoltán" helyőrségi Sportcentrum. The exhibition was Northern sector - A Kiállítás az É-i részén volt.
above: Juci'bacsi's scanned collection: HiRes! Hu. M 1:25.000 Csobánka (a Pilis-hg-ben) Tüzér Kislőtér vázlat. - Sketch of the Arty Attrap simulator terrain of firerange.
Hu. text: az Attrap lövészethez amit egy M39 122 mm-es tarack háromlábú állványra szerelt irányzéktömbje a PG-1-es panoráma lövegtávcsővel és a hozzá párhuzamosított 12,7 mm Cseh kispuskával ami ködlövedéket lőtt ki egészen a Nagykevély-hegy felső harmadáig. A települések és a fő tereptárgyak méretarányosan kőből szépen kidolgozottan voltak elkészítve. Vagyis egy nagy terepasztal volt. A domborzat a reális környzetet ábrázolja M 1:10.000-es méretarányban, de a löv miatt az 1:25.000 kellett. A térképelemek ábráit; TÁS, FIP, Ai. nem radíroztam le. Élvezetes, érdekes és igen hasznos gyakorlás volt ami az éleslövészetek előtti vizsgáztatást is biztosította. A Várpalotai lőtéren a Kincsestábor mellett is volt egy hasonló ilyen méretarányú attraplőtér, ahol szintén ment a formábahozás és vizsgáztatás és csak utána lehetett gyakorló éleslövészetre menni. A tüzérlaktanyákban is volt attrap lőtér de kissebb méretarányban és 5,5-ös kispuskával.
above: MedRes! Scale 1:25.000 GAK projective Map vith parachute memorial of VREVE. Ideal rangefinder point toward "Újmajor" military camp. One side of square = 1 km.
above: NoHigher! Ideal terrain for the rangefinding practice. Hungary South Eastern Transdanubian region city of Dombóvár. M=1:50.000 'Gauss-Krüger' cone projective military map.

above: Juci'bacsi's OLYMPUS "Camedia" photo 2010. HiRes! about #Pannonhalma from Abbey. Is the typical good FACP view in bad wearher condition. - Látvány a #Pannonhalmi Apátságból.


above: MedRes! Hu. Várpalota Fire range: "Olasz-erőd - Italian-fortress" as target mint cél
above: MedRes! The view of battlefield landscape in exercise time with MBT T-72
below: Juci'bacsi's OLYMPUS "Camedia" photos may 2010. HiRes! From viewer bunker/tribün at Várpalota fire range "Csörlőházi" sector "Winch-house". The NKE (ZMNE) University-Higher School from Budapest demo & exam shooting with D-20 gun-howitzer battery from MH.25. 'Klapka György" Inf.regt.- Gl.e. Tata.  The lon-range direct shooting with low trajectory to surface of Western bigfield" & "Mushrom-valley" - "Nyugati-nagymező" és "Gombás-völgy" területére.

above: NoHigher! Russian arty Fire Control - Tűzvezetési - simulator room    below: Russian Arty Ballistic game. -It is very good and interesting!- http://deti.mil.by/flash/?id=2
 above: MedRes! Terrain sketch at the Russian mechanized Brigade - Tájékozódási Pont vázlat
above: Organization of FACP - TüFIP-ok rendszere
above: Orientation Sketch - Range Card from FACP - Tájékozódási Pont Vázlat: A tereptárgyak Iránya - Távolsága a Tü.FiP-ról.
above: MedRes! M=1:25.000 "Gauss-Krüger" projective Hu. military study map. - Gyaktérkép
above: MedRes! Ukrainan Watching Post 2014.   source: RIAN.ru

above: NoHigher! Juci'bacsi's GDR VEB PENTACON 'Practica' TTL small ORWO film (24x36 32 pcs.cubics) late 1990's for graphic artwork scan collect. ideal arty watcher point/building. Hu. Hajmáskér village close to Veszprém; former Hu. Royal Home Defence's Arty Shooting School 1910 - 1945 after Intermediate station barracks of Soviet troops (Southern Army Group) infantry reg. to 1991. The Water-tower os barracks. Nowadays out of service. - A volt M.Kir.Honv.Tüzér lövőiskolájának majd a hazánkban ideiglenesen állomásozo Szovjet csapatok (DHDSCs) Gl.e. laktanyájában található Víztorony. Ma már nem működik.

above: NoHigher! Österreiche Ungarische Kaiserliche HEER - K.U.K. Arty badge - tüzérjelvény
above: NoHigher! Hajmáskér Arty castle-residence - Tüzér kastély
Hajmáskér: http://szextant.blogspot.hu/2014/06/101-feladvany-haarp-verseny.html
aboveNEW! HiRes! Ideal Watching Point: Near to Hungary - Veszprém, Hajmáskér village former Arty Castle E-1 towerhead Northern side - Ideális Figyelőpont: -~ nagyközség volt tüzérkastély Toronyfej Északi oldal.   photo by: Steve Varsányi István táborkutató - researcher.   source: facebook.com Varsányi István

aboveNEWNoHigherHajmáskér "Hotel arty-residence porter/gate-guard - Tüzérkastély Hotel-portás/kapuőr" - Miss. Dukai Regina Hu. model & singer   photo: Miss. Tuba Enikő

Dukai Regina (Kapuvár, 1983. augusztus 5. –) magyar modell, énekesnő.
https://hu.wikipedia.org/wiki/Dukai_Regina
above: NEW! HiRes! Arty Forward Controller n the castle; Model: Zienna Eve Sonnei  by JH67 Photography  source: Hu. Google G+ Collector: Bányiczki Zoltán PinUp expert
https://www.facebook.com/jh67photography/

above: HiRes! Other optimal FACP watching object: Nagyvázsony village near Veszprém (lake Balaton highland) 'Kinizsi' castle, from 1700's.  photo: CANON EOS-7D former Mil Cargo-Heli board-technician ret.avn.NCO Kovács "Kokó" István nyá.rep.zls. volt Mi-8/17 fed.tech.  source: facebook.com

aboveNEW+NoHigher! Castle Frau - Lady of captain - Várkapitányné in camo suit - álcaruhában - Red Juliette-Red Juliette Polish Burlesque Performer  source: Google  Collector: Banyiczki-Zoltan
 American - NATO terrain sketch or range card.
above: NoHigher! princip of arty data of karte - a tüzér térképelemek összefüggése
 above: NoHigher! Hu. Army staff exercise - Törzsgyakorlás  www.honvedelem.hu
above: MedRes! Hu. GAK scale M=1:50.000 map about lake Balaton highland Tapolca district. Over 'Haláp'-hegy-hill (former vulcan) the 'Újdörögd'-i exercise & fire range around 'Cseket'-hegy
above: MedRes! Need the precision co-ordinates & angle (degrees, mil's) plotter for UTM mapping works. - Precíziós koordináta felrakó és szögmérő (fok, vonás-6400') vonalzó szükséges a térképmunákhoz.
above: NoHigher! Circle divide by W.P. Miles 60-00' - A kör felosztása 6000 vonással.
aboveHiResVirtuaGirlHD's The devill-ring position for watching - Az ördögi-kör testtartás a figyeléshez   source: http://gallery.virtuagirlhd.com/
above: HiRes! My friend "Panther - Párduc" seekers the similar quality Women to a like Scarlett on Balaton shore. - A barátom keresi a Balcsi-parton a Scarletthez hasonló  kvalitású Nőt.
Hu. text: "De Cameron Diazzal is szívesen elszemezgetett volna csak úgy virtuálisan"
above: NEW+! NoHigher! Red Army's "Camo Lady"; Poison Ivy Digital Painting

above: NEW+! HiRes! Deep view for DSz-2M: Africa, Kenya Mount 'Kilimanjaro' vulcano & Elephants in 'Serengeti' National Park.

above: NoHigher! a Soviet vintage stopwatch: 'Poljot' "Sekonda" with 'Blue' TELEMETER dial for distance measuring by sound of blast. - Robbanópontok távolságának hang alapján 300 m/sec. történő méréséhez ami szintén MEA feladat. - "At the time and will have to Farewell!" - "Amúgy meg itt az idő és búcsuzni kell!"

above: Thank You for Your attention! Really? Köszönöm a figyelmet! Valóban? A sztár Ms. Scarlett Johansson Hollyvúdból mint "Captain America-Marvel" és kívánt álomtámogatónk.

FIN!

No comments:

Post a Comment
