82.) Як-28 Яковлева _ Yakovlev Yak-28 "Brewer" Recce - Fighter - Bomber, Jakovlev Jak-28

Як-28 Яковлева - Yakovlev Yak-28 "Brewer" supersonic Recce - Fighter - Bomber. Jakovlev Jak-28 Felderítő/Vadászbombázó. 'Szárnyak és Emberek' könyv. Vincze Ferenc aviatik festő.

Refreshed! to-106%-23.08.2017.++++++
Tisztelgés a Típus és Jakovlet előtt !  Salute ! front of this Type and Constructeaur A. YAKOVLEV
above: NEW! MedRes! Yak-28
above: new! Jak-28 memorial    below: NEW! NoHigher!
 Як-28
 первая серийная модификация
 Як-28Б
 вариант с РЛС Лотос и Инициатива.
 Як-28Л
 вариант с радиокомандной разностно-дальномерной системой наведения ДБС-2С Лотос.
 Як-28И
 вариант с комплексной системой управления вооружением в составе: РЛС Инициатива-2, оптического прицела ОПБ-116 и автопилота АП-28К.
 Як-28Н
 вариант с системой вооружения К-28П, включавшую две противорадиолокационные ракеты Х-28 и аппаратуру управления.
 Як-28Р
 вариант разведчика на основе Як-28.
 Як-28РР
 радиационный разведчик.
 Як-28ПП
 самолет постановщик помех.
 Як-28У
 учебный самолет. Кодовое обозначение НАТО - Maestro
 Як-28П
 истребитель-перехватчик.
Ezeken a hivatalos alváltozatokon túl létezett az I változatnak almodifikációja: ISz kódnéven. Ezekből volt 4-5 darab a debreceni 727. gárda bombázóezrednél 1981-ig. Ezek olyan hibridek voltak, amelyek félig bombázó, félig rádióelektronikai zavarógépek voltak!! (Vándor Károly reptörténész VPP-Kiadó)

above: new! NoHigher! Standart    below: NEW! MedRes! The redcrewmember

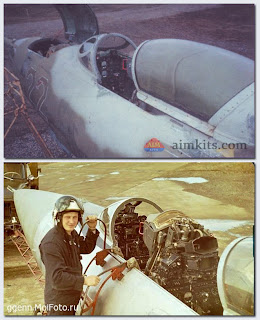

above: Navigator's compartment


above: NEW! NoHigher! Jak-25's RP-11 Oryol-D58 típusú radar a repülőgép orrkúpjában


new! MedRes! AVIATOR Angyal László photo: similar type the French, Sud-Ouest Aviation (SNCASO) S.O. 4050  'Vaotur' 1950s
Název:

Name:
Jak-28P
Yak-28P
Originální název:
Original Name:
Як-28П
Kategorie:
Category:
stíhací letoun
fighter aeroplane
Výrobce:
Producer:
Období výroby:
Production Period:
DD.MM.1962-DD.MM.1967
Vyrobeno kusů:
Number of Produced:
435
První vzlet:
Maiden Flight:
DD.MM.RRRR ?
Osádka:
Crew:
2
Základní charaketeristika:
Basic Characteristics:

Vzlet a přistání:
Take-off and Landing:
CTOL - konvenční vzlet a přistání
CTOL - conventional take-off and landing
Uspořádání křídla:
Arrangement of Wing:
jednoplošník
monoplane
Uspořádání letounu:
Aircraft Concept:
klasické
conventional
Podvozek:
Undercarriage:
zatahovací
retractable
Přistávací zařízení:
Landing Gear:
kola
wheels
Technické údaje:
Technical Data:

Hmotnost prázdného letounu:
Empty Weight:
? kg
? lb
Vzletová hmotnost:
Take-off Weight:
15980 kg
35230 lb
Maximální vzletová hmotnost:
Maximum Take-off Weight:
18400 kg
40565 lb
Rozpětí:
Wingspan:
13,00 m
42ft 7,81in
Délka:
Length:
21,70 m
71ft 2,33in
Výška:
Height:
4,30 m
14ft 1,28in
Plocha křídla:
Wing Area:
35,25 m2
379.43 ft2
Plošné zatížení:
Wing Loading:
? kg/m2
? lb/ft2
Pohon:
Propulsion:

Kategorie:
Category:
jednoproudový
turbojet
Počet motorů:
Number of Engines:
2
Typ:
Type:
R-11AF2-300 (Р-11АФ2-300)
R-11AF2-300
Objem palivových nádrží:
Fuel Tank Capacity:
?
?
Výkony:
Performance:

Maximální rychlost:
Maximum Speed:
1840 km/h v ? m
1143.3 mph in ? ft
Cestovní rychlost:
Cruise Speed:
? km/h v ? m
? mph in ? ft
Rychlost stoupání:
Climb Rate:
? m/s
? ft/min
Čas výstupu na výšku:
Time to Climb to:
? min do ? m
? min to ? ft
Operační dostup:
Service Ceiling:
16000 m
52493 ft
Dolet:
Range:
2150 km
1335.9 mi
Maximální dolet:
Maximum Range:
2700 km
1677.7 mi
Výzbroj:
Armament:
GŠ-23

2 x PLR K-8M-1 / K-13 / K-98
2 x PLR R-30 / R-3 (R-60)
GSh-23

2 x AAM K-8M-1 / K-13 / K-98
2 x AAM R-30 / R-3 (R-60)
Uživatelské státy:
User States:
Poznámka:
Note:
Kód NATO: Firebar
Verzie:
Jak-28P (izdelije 40)
Jak-28PD
Jak-28PM
Jak-28URP
Jak-28-64 (Jak-28N)
Jak-28-80
Code NATO: Firebar
Versions:
Yak-28P (izdeliye 40)
Yak-28PD
Yak-28PM
Yak-28URP
Yak-28-64 (Yak-28N)
Yak-28-80
Zdroje:
Sources:
As a state examination with 28P-armament systems K-8 and K-98 were completed in 1965, but mass production began in 1962 at the factory in Novosibirsk (factory code "product" 40 "- изделие" 40 "). He became the most widely used modification of this type - in 1967, produced 435 machines. However, the aircraft was not officially accepted into the equipment, although it was many years used the services of PVO.

In early November 1963 it became vyzbrojované PVO aviation. As the first got their 356th 14th IAP Army PVO (356th ИАП 14th армия ПВО) in Semipalatinsk (Семипалатинск). Sometimes the occasion VOSR a squadron, equipped with As-25 , underwent theoretical training in the 148th ЦБПиПЛС (it stands says nothing to me but maybe it will combat training center and still something to flying and flying ...) in Savostlejke (Савостлейка) where they were first prepared instructors who flew only on the Yak-28U, because Savostlejke not how- 28P. In December came the two "Sparky" in Semipalatinsk and began to prepare them for ordinary drivers. In January 1964 at the base of the regiment began to troop tests.

according to the magazine "Авиация и Время" 2'98

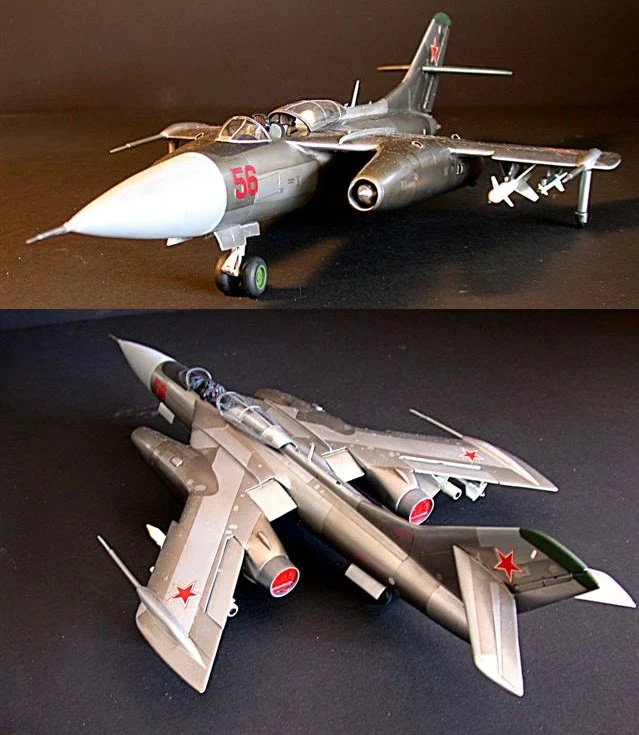

above: New!  HiRes! Maquette


above: NEW! NoHigher!

above: NEW! MedRes! Yak-28's engines' mach cone style retro lingerie on Kate Upton - Cover of Vanity Fair Magazin

above: NEW+! NoHigher! "Twin Mach Cone in swimdress" (Smooth recolored from pink dress and sea star to red.) Pin-Up Girl painter: Jürgen Willio

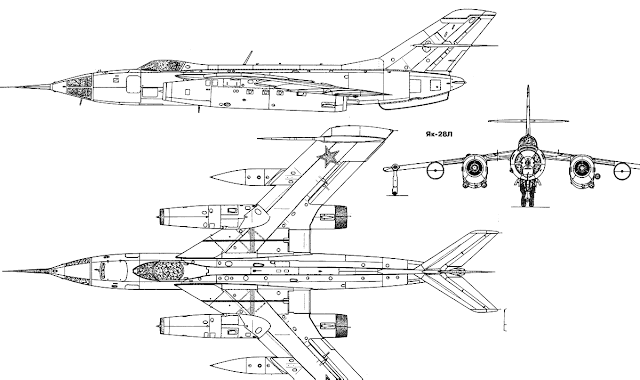

above: NEW! NoHigher!  Yak-28L

above: NEW! MedRes! artist: Vasyl Zolotov
above: HiRes!: Juci'bacsi's scanned collection from Modellezés magazin 1980's

above: Juci"bacsi's reproduction photo from 1978. NEW! Aviaciya - Cosmonavtika (color)
above: NEW+! NoHigher! Lilly Christine equipped with super Twin-cones from 1950's   source: Google G+ Hu. collector: Mr. Bányiczki Zoltán

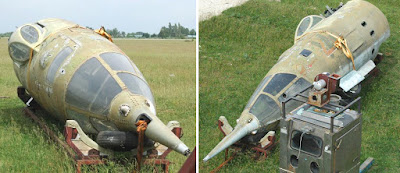

above: NEW! MedRes! Glazed nose of Jak-28R at Hu. Alsónémedi "Roncs-Ranch"

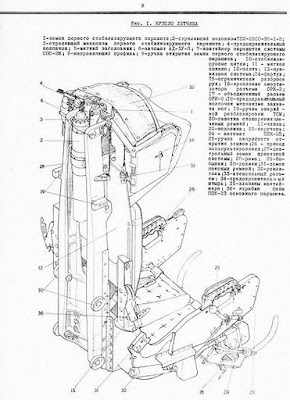

above: Three! NEW+! Drawings: MedRes! K-5MH & K-7MH ejection seat in Yak-28
above: NEW! NoHigher! Yak-28L


below: Five: NEW! HiRes! Yak-28PP (EW - "Wild Weasel" version) line view graphics.
 below Two: NEW! MedRes Jak-28L  NoHigher! Yak-28U
above: NEW! MedRes! design of Juci's Jakju-28 from 1972. Twin tail style. (the sheet was too short)

above: NEW! MedRes! Shadow view
above: NEW! MedRes! Yak-28P all weather interceptor

above:  HiRes!:  Juci'bacsi's scanned collection

below: NEW! Yak-28 Mach-cone style lingerie on Katy Perry from Hollywood.  Right: MedRes! Yak's Aviatrix during clothes change. - Jak-28 Mach-kúp divat a retro fehérneműk világában.


above: NEW! NoHigher! Russian made "Sturmanskye" aviator watch
Alekszandr Szergejevics Jakovlev rep. vezds. Bal szélen a Fr. országban még mindig működő "Normandia-Nyeman" vadászrepülő ezred pilótáival a II, világháborúban Francia pilóták repültek JAK-3 vadászgépeken és vettek rész a  németek elleni légiharcokban. Könyve az 1966-ban megjelent "Szárnyak és emberek" hűen mutatja be pályafutásának érdekességeit. Tán még az Akváriumokban fellelhető.
 above & below: NEW+! HiRes! YAK-3U- 2005 Avioane Craiova S.A. Kelly Forbes with Team R2000-SteadFast 33 VH-YOV  photo by: Mark Greenmantle: https://www.facebook.com/GreenmantleStudios/  source: Hungarian Google G+ Collector: Mr. Bányiczki Zoltán Pin-Up Expert
Comparison Dassault 'Falcon'-900 to Yakovlev Yak-Jak-40: http://szextant.blogspot.hu/2015/01/148-dassault-falcon-900ex-french-made.html
Egy zseniálisan jó magyar Aviatikus Fotóművész Nagy Krisztián oldala, a az Orosz Légierő 100. születésnapját ünneplő repülőnapról! Csodálatos felvételek! Unique beautyfull Aviation Pictures from Hungarian Photo Artist  about Russian Air Force (BBC) 100th Anniversary AirShow.

above: NEW! NoHigher! HuAF ret. St.Sgt. avn. mech. at LHKE Vincze Ferenc avn artist.
