90.) M-26 "Pershing" / M-47 "Patton" Tank (MBT) US Picture Dictionary _ T-55 cutaway

M-26 "Pershing" / M-47 "Patton" Tank (MBT) - közepes harckocsi, US Picture Dictionary (Wikipedia)

Refreshed! to-108%-19.09.2016.- 18+ Regulated++++++++
above: HiRes! coloured cross section by Air Art Graphics- szines harckocsi metszet rajz. FREE!
above: NEW pic: Juci'bacsi's dia/slide scanned collection: M47E (modernised 'Patton')  source: Armor Magazine from later 1970's.   below: NEW! NoHigher! M-47
following below pics are: all HiRes!

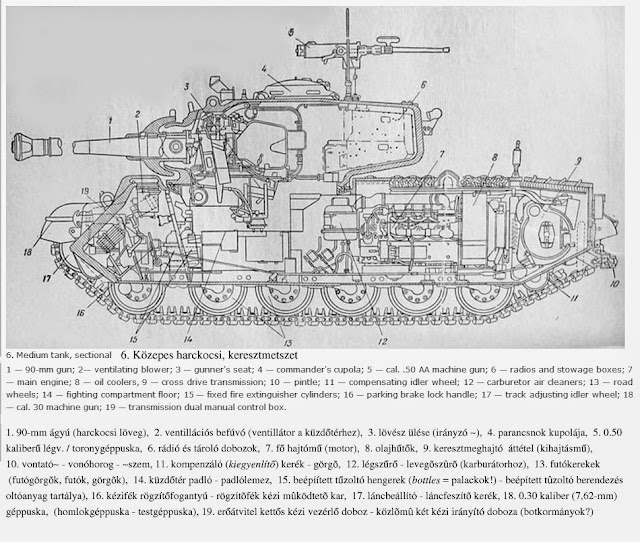

above: profile cross section drawing of M-47 General Patton medium tank
below three: NEWMedRes! Tank's Gun (general).



NEW! NoHigher! Coincident Ragefinders: above: M48 "Patton"   below" M47 "Pershing-Patton"
above: NEW picMedRes! Juci'bacsi's dia/slide scanned collection: BW. M47 'Patton' cmdr's cupola with optics. 'Soldat und Technik' review from HM HIM  Mil. Science - Hadtudományi Library (Lib. Leader. was: Col Dr. Nádor Ferenc ezds. Könyvtárvezető) from 1970s.   below: NEW! The "Uniquale" cross section of cmdr's watching prism!.

above: NEWMedRes! Watching brick     belowMedRes!  M88 View brick / glass brick  - Figyelő üvegtömb/prizma Tank commander's cupola

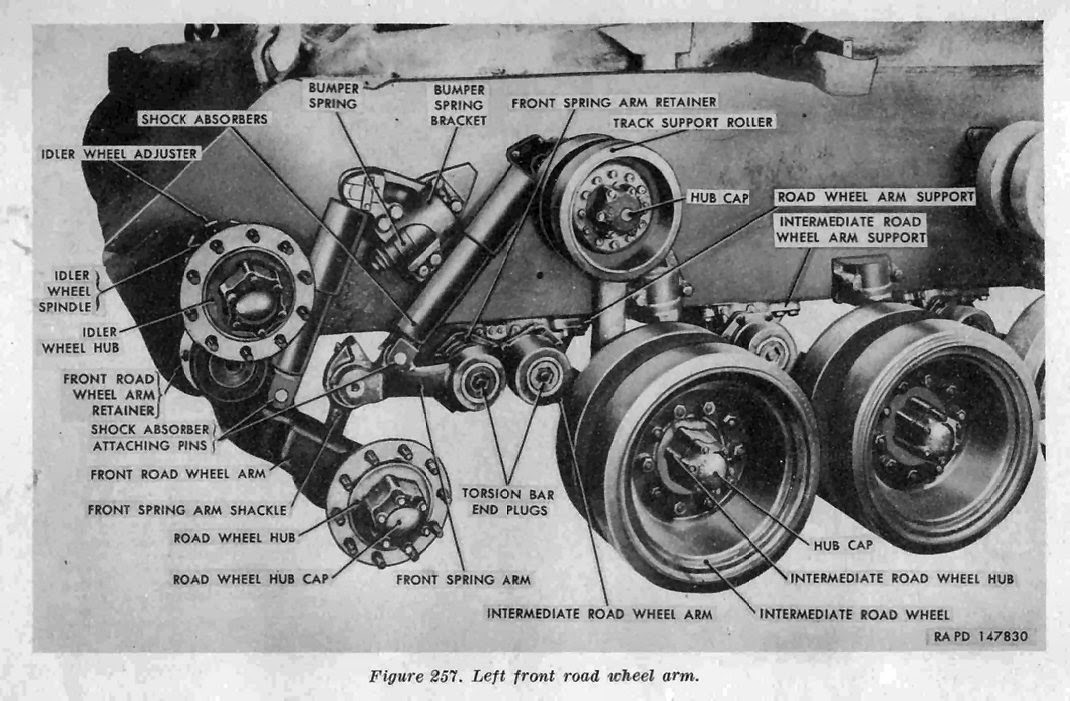

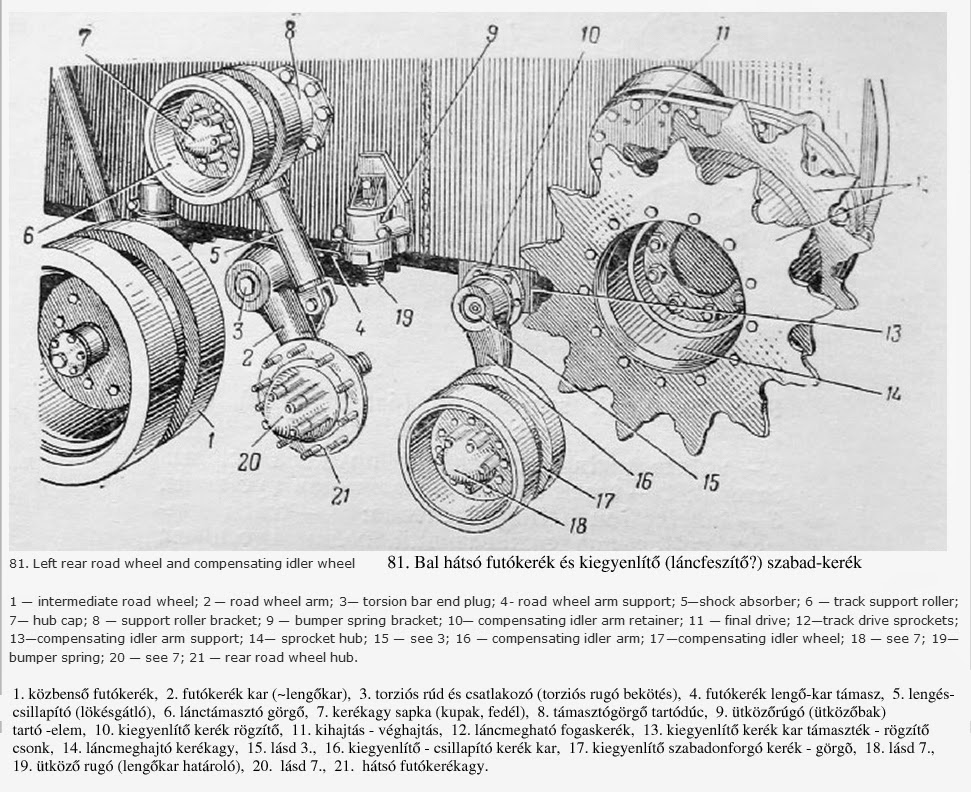

above three: NEW! No Higher!  below four: NEW! Left: The torsion spring  Right: New Roller-Skates.
bottom: MedResJennifer Ellison's Lovely Roller Skating Show

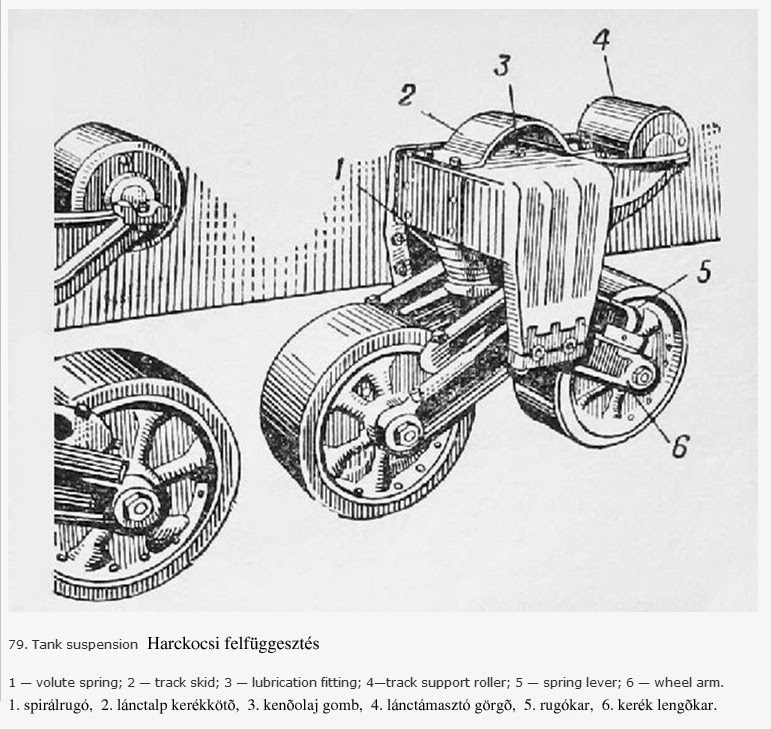

above: NEW! NoHigher! The M4 "Sherman's bogie


above: New! It's best steampunk tank engineer & mechanic girl.   below: NEW! "While Her sexy boss of mechanic is reading the M47 Manual." - "Míg a mérnökök főnöke lapozza a javítási utasítást."

above: NEW! Juci'bacsi's Olympus photo: HiRes! M-47 in Österreiche Mautern Nieder Öst. HEER 3rd Panzergrenadier Brigade in Austria beside Donau, by MATASz to ÖOG-NÖ-I org visit  2005.

above: NEW! NoHigher! Plastic accessories Railway Model - Modellbahnen firma austrian ROCO H0 M26 minitank  www.vasutmodell.com

John Joseph "Black Jack" Pershing (September 13, 1860 – July 15, 1948), was the general in the United States Army who led the American Expeditionary Forces to victory over Germany in World War I, 1917–18.

above: NEW! HiRes! M26 "Pershing" with rocket pods.

 above: NEW! MedRes!
Hu. text: M26 GENERAL PERSHING    Nehéz harckocsi
Harci súly:                                41,7 t
Kezelők:                                   5 fő
Teljes hossz:                            6,34 m
Teljes szélesség:                       3,47 m
Magasság:                                2,77 m
Hasmagasság:                           0,44 m
Motor típus:                              Otto
Motorteljesítmény:                   500 LE
Sebesség úton:                         48 km/h
Fajlagos teljesítmény:               12,0 LE/t
Fajlagos talajnyomás:                0,89 kp/cm2
Árokáthidaló képesség:             2,41 m
Lépcsőmászó képesség:            1,17 m

Páncélzat:                                   testen max. 101 mm
                                                  tornyon max. 101 mm
Fegyverzet/ lőszer                      1 db 90 mm hk. lg. L/50/70 db.
               javadalmazás:              1 db 12,7 mm n. gpu./550 db
                                                  2 db7,66 mm gpu./5000 db
Hatótávolság:                             160 km
        Az amerikai tervezők az M26 típusnál felmerült nehézségek miatt már 1942-ben kénytelenek voltak visszatérni a régebbi koncepcióhoz: az erősített közepes harckocsialvázán épített, nagy kaliberű löveggel kialakított, nehéz harckocsihoz, amelynek súlya 40,0 t körül adódik. Ennek a koncepciónak megfelelően 1942-ben a T-20 sorozatot új futóművel és
76 mm–es harckocsilöveggel fejlesztették tovább. 1943-ban T-25E1 jelzéssel, 90 mm-es csőszájfékes löveggel – a német Panther típusok ellensúlyozására – kialakult az erős fegyverzetű nehéz harckocsi. A T-26E3 jelű változat a kipróbálás után 1944-ben készült el, s M26 General Pershing néven meg is kezdték sorozatgyártását.
       1945-ben 2000 db épült meg, ezek a páncélos hadosztályok nehéz harckocsi ezredeihez kerültek, és az M46 megjelenéséig rendszerben maradtak. Számos változatát próbálták ki; 1945-ben a tűzerő fokozására az M26 tornyát T-99 jelű 4 egységes rakétaindító sínnel látták el, majd 1948-ban az M6 jelzéssel kísérleti kupolát építettek a toronyra 2 db távvezérelt12,7 mm-es légvédelmi géppuskával.
      A 6 db középnagyságú futógörgős, 5 db vezetőgörgős, felső részén burkolt futómű már az 1950-es évek jellegzetes amerikai megoldása.
      A Ford V – 8 motor fajlagos teljesítménye még nem volt kellően nagy, a test- és toronypáncélzat már erős volt, s ezt az ágyúpajzs és pótlánctalpak még fokozták.
      A T-26E2/M-45 változatot 105 mm –es harckocsilöveggel látták el; ez azonban csak kísérleti típus volt.
Harckocsik és páncélozott járművek típuskönyve – Zrínyi katonai kiadó Budapest 1980
Kigépelte, 2013. ; „Tanky” nyá. pc. őrgy.
above: NEW! MedRes! Cutaway of  M26 "Pershing"   below: M26 turret gunnery seat.  below: M46
above: NEW! NoHigher! M26 opposit "Nashorn" Panzerjager 88 mm sturmgeshütze.
above: NEW! MedRes! USAAF Pin-Up Girl with Armor-Buster M72 LAW (Light Anti-Tank Weapon) "Bazooka"
above: NEW! NoHigher! British "Centurion" real cutaway in armor museum?


above: NEW! HiRes! M26 Academy M=1:35
 NEW! M-47 RC model tank: above: MedRes!   below: NoHigher!
above: NEW! NoHigher! M26 model
above: NEW pic!: scanned collection source: issue - Haditechnika XLVIII évf. 1.sz 2014/1
below: M47 in Korean War.   below: NEW! NoHigher! M26 "General Pershing" RC model.

above: New pic! M-47s battle for Soeul - Szöul.   below: NEW! HiRes! M46 in Korea battlefield

above: NEW! NoHigher! M26 Tank truck sterling T26 trailer - Vontató tréler


above: NEW! MedRes! Maps of Korean War

above: NEW! M46 "Pershing" Korea  Right: HiRes!
above: 18+ S. Stone's famous filmclip

above: NEW! Hollywood star actress Sharon Stone (born: 17.march 1958): MedRes! Left: in Milano june of 2012 (age 54th)  Right: Movie - Film; "Elemi ösztön."

"Basic Instinct" is a 1992 French-American neo-noir erotic thriller film directed by Paul Verhoeven and written by Joe Eszterhas, and starring Michael Douglas and Sharon Stone. The film is about a police detective, Nick Curran (Douglas), who is investigating the brutal murder of a wealthy rock star. During the investigation Curran becomes involved in a torrid and intense relationship with the prime suspect, Catherine Tramell (Stone), an enigmatic writer.  sourcehttp://en.wikipedia.org/wiki/Basic_Instinct

above: NEW! MedRes! Israeli IDF M47 in 'Yom-Kippur' War at "Golan"-plate - (Arabicحرب أكتوبر‎ Ḥarb ʾUktōbar, or حرب تشرينḤarb TišrīnHebrewמלחמת יום הכיפורים‎ Milẖemet Yom HaKipurim or מלחמת יום כיפור Milẖemet Yom Kipur), also known as the 1973 Arab–Israeli War: Left: Ariel Sharon Armor Division cmdr. Aríél Sárón tábornok  -  Centre: Mose Dajan Chief of Staff 1973.

above: NEW! MedRes! opposite Syrian armors
below four: NEW! HiRes! Operational Maps.

above: NEW! HiRes! Brussels (Bruxelles) Military Museum: Left: WW-II. Soviet IS-3 (Iosif Stalin)  Right: Belgian M46 "Patton"

 above & below: NEW! Comparison sizes: MedRes! from Left: USA: M60, M48, M47, M42 "Walker Bulldog" below: NoHigher! from Left: M47 "Patton", USA M4 "Sherman"A3E4, Soviet T-34/76B.
George Smith Patton, Jr. (November 11, 1885 – December 21, 1945) was a United States Army general, who commanded the Seventh United States Army in the Mediterranean and European Theaters of World War II, but is best known for his leadership of the Third United States Army in France and Germany following the Allied invasion of Normandy. sourcehttp://en.wikipedia.org/wiki/George_S._Patton

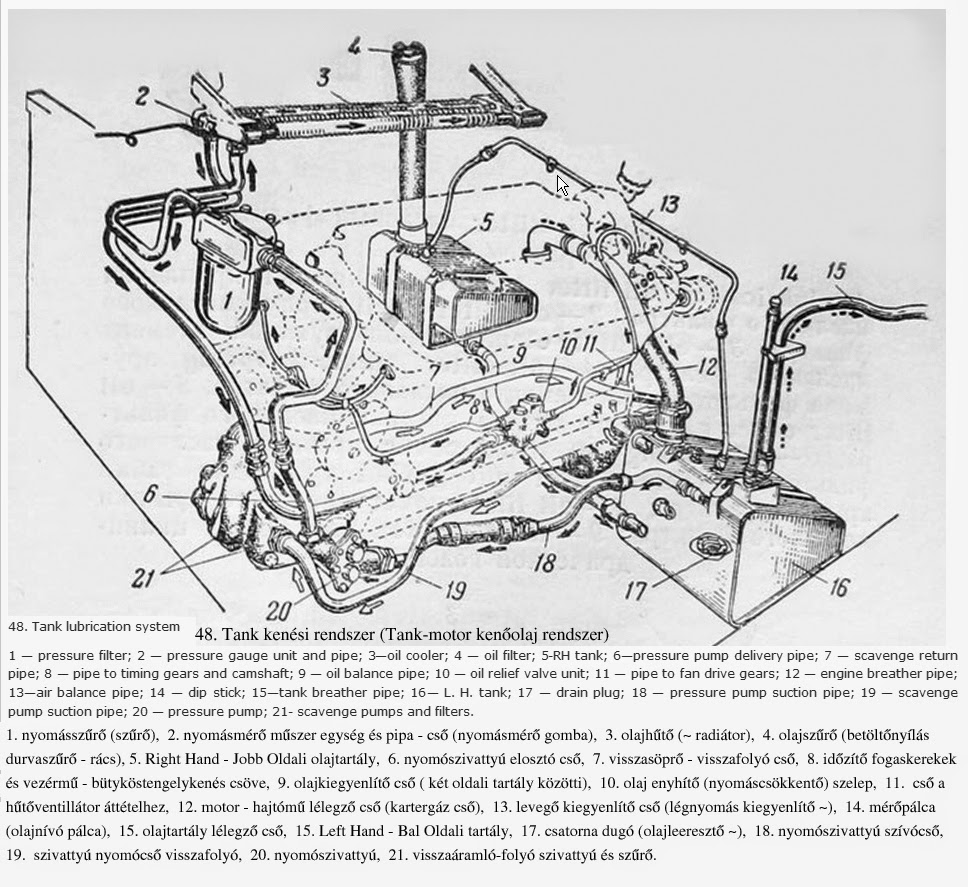

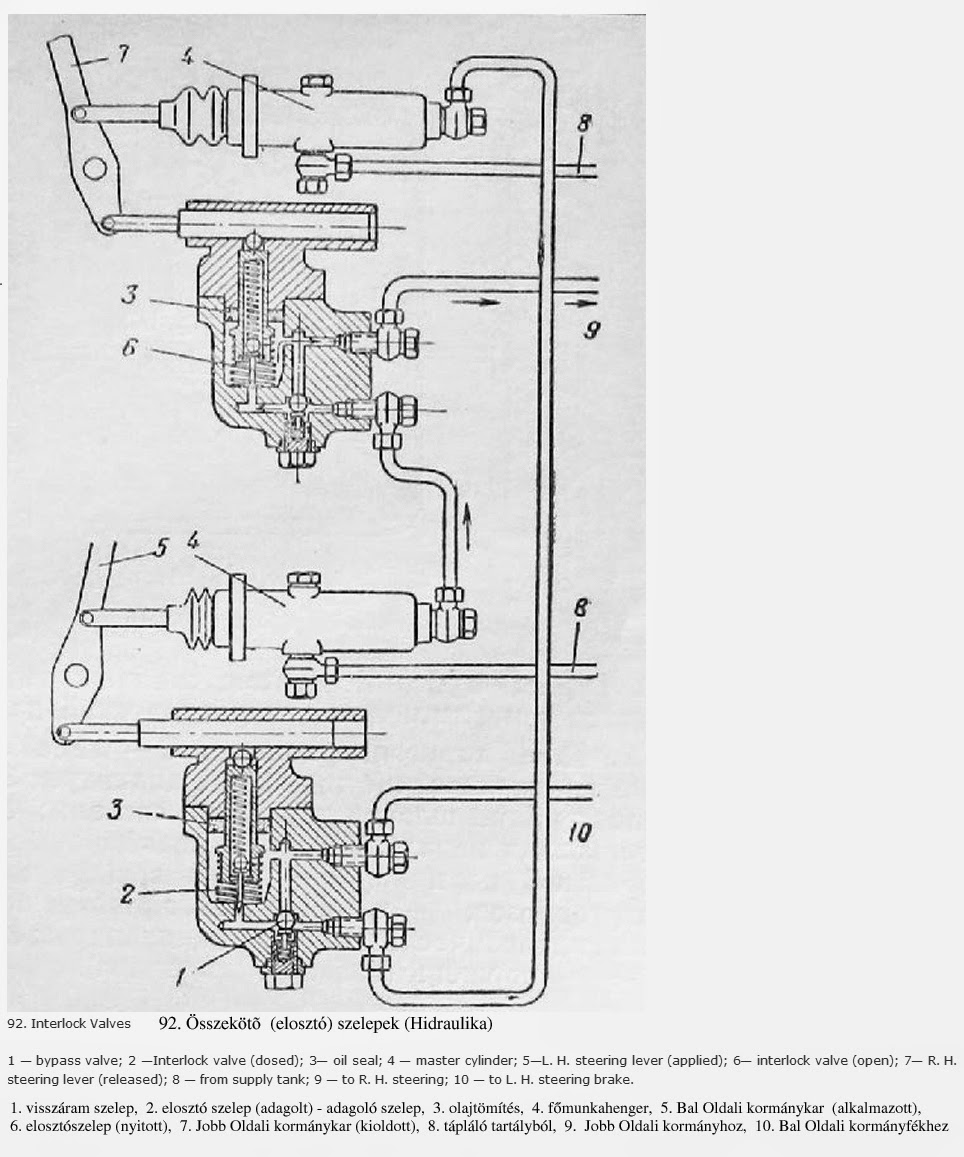

M46 GENERAL PATTON    Közepes harckocsi
Harci súly: 44 t
Kezelők: 5 fő
Teljes hossz: 7,05 m
Teljes szélesség: 3,51 m
Magasság: 2,82 m
Hasmagasság: 0,49 m
Motor típus: Otto
Motorteljesítmény: 810 LE
Sebesség úton: 48 km/h
Fajlagos teljesítmény: 18,4 LE/t
Páncélzat: max. 101 mm-ig
Fegyverzet/ lőszer 1 db 90 mm hk. lg./70 db.
javadalmazás: 1 db 12,7 mm n. gpu./525 db
2 db 7,66 mm gpu./5500 db
Hatótávolság: 113 km


A korábban tervezett, megerősített közepes harckocsi típus fejlesztése – amelyet a 30 t-ás súlyosztályban alakítottak ki és 90 mm-es, T-42jelü löveggel láttak el – 1947-ben tovább folytatódott. A korábbi hiányosságok kiküszöbölése érdekében az M26 Pershing harckocsit fejlesztették tovább. Az 1948-ra elkészült M46 típusnál az M26 páncéltestbe erősebb, 810 LE-s Otto motort építettek, megváltoztatták a motortér kiképzését, a géppuskák elhelyezését stb.
A torony kissé módosult, védettségét a tartalék lánctalpak felerősítésével is növelték. Így alakult ki a 44,0 t-ás harci súly, amely a Patton-széria 4 típusánál (M46, M47, M48M A2 – A5) még kismértékben fokozódott. A páncélzat a testen 102 mm-es max.-al, a tornyon 145 mm-es max.-mal viszonylag erősnek tekinthető.
A beépített Otto-motor fogyasztása nem tette lehetővé a megkívánt hatótávolság elérését.
A nehéz kategóriában az M26-tal együtt az 1950 – 53- as koreai háború egyik főszereplője volt.
Annak az amerikai közepes harckocsinak az első jellegzetes típusa, amely 40,0 – 46,0 t-ás osztályba tartozik, páncélzata a korábbi közepes kategóriánál erősebb, de a nehéz kategória tűzerejét és páncélvédettségét még nem éri el.
source: Harckocsik és páncélozott járművek típuskönyve – Zrínyi katonai kiadó Budapest 1980.
above: NEW picHiRes Big! 3 view.

Below: NEW Pics! M47 "Patton" in movie: "Battle of the Bulge" - "A Halál 50 órája"

M47 GENERAL PATTON    Közepes harckocsi
Harci súly: 44,1 t
Kezelők: 5 fő
Teljes hossz: 7,10 m
Teljes szélesség: 3,51 m
Magasság: 2,96 m
Hasmagasság: 0,47 m
Motor típus: Otto
Motorteljesítmény: 810 LE
Sebesség úton: 48 km/h
Fajlagos teljesítmény: 17,5 LE/t
Fajlagos talajnyomás: 0,97 kp/cm2
Mászóképesség: 31°
Fegyverzet/ lőszer 1 db 90 mm hk. lg./L/48/71 db.
javadalmazás: 2 db 7,62 mm gpu./5950 db
1 db 12,7 mm gpu./900 db
Hatótávolság: 130 km

Az Egyesült Államok második világháborús M26 közepes harckocsiját az M46 jelű típussal fejlesztették tovább, amely 90 mm-es, T-42 jelű löveget kapott. A cél egy erős páncélzatú, tűzerős, 30,0 t-ás közepes harckocsi létrehozása volt.1951-ben a koreai háború idején az M46 futóművet új toronnyal és a T-92 jelű 90 mm-es löveggel látták el; ez a jármű kapta az M47 típusjelet.
A torony a harckocsi jellegzetes része, a hosszan kinyúló hátsó része a lőszer és segédberendezések elhelyezése érdekében volt szükség. Távmérőt, új parancsnoki kupolát építettek be, csőszájfékes löveggel látták el.
A test páncélvastagsága max. 100 mm; a toronyé 115 mm volt; 1951 – 54 között gyártották, 1952-től az amerikai csapatokat; később a NATO egységeket szerelték fel vele.
Az M48 sorozatok megjelenése után jelentősége csökkent.
Az 5 fős legénységű amerikai harckocsik sorában az utolsó volt; a vezető mellé beépített géppuskát később elhagyták. Normál lőszerének kezdősebessége 853 m/s, a speciális páncéltörő gránáté 1170 m/s volt.
A Német Szövetségi Köztársaságnak és Franciaországnak szállított példányokat később átépítették, a kezelők száma 4.re, a lőszerkészlet 34 db-ra csökkent; az M48 tűzvezető rendszerét építették be. Később katonai segélyként más országoknak adták tovább. Olaszország, Törökország és Görögország haderőiben jelentős számban rendszerben állt.
source: Harckocsik és páncélozott járművek típuskönyve – Zrínyi katonai kiadó Budapest 1980
above: NEW! MedRes! M47 "Patton"   М-47 "Паттон" ЮНА на улицах Белграда

below: Movie: Battle of Bulge. - "A Halál 50 órája."
above: HiRes! Movie about Ardennes battle - Film az Ardenneki csatáról
A look in retrospect at the Battle of the Bulge, aka the Ardennes Offensive where the Allies were taken by surprise by German forces. The battle, which took place on Belgian soil, lasted from December 16, 1944 to January 25, 1945 is discussed by the men who fought in it, 20 years after the fact:

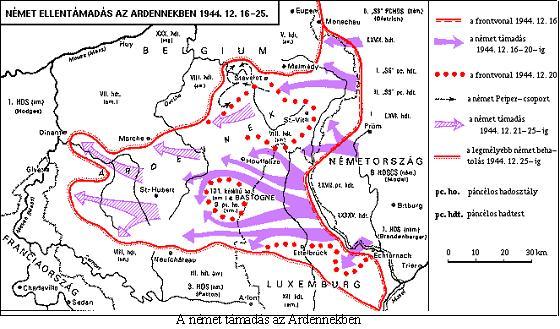

below three: NEW! HiRes! Operational maps of 'Battle of Bulge' in Ardennes area.

above: NEW! MedRes! The 5th panzer Army attacks the 26th Infantry division crossing Ardennek



aboveNEWNoHigherAz Ardenneki csata.   below: NEW! Scene of Movie M47 as instant PzKpfw. VI. "Königtiger"
Battle of the Bulge, Hitler's Last offensive: https://www.youtube.com/watch?feature=player_detailpage&v=LIZ1h5D_Klg1944-45 Battle of the Bulge - US Footage Onlyhttps://www.youtube.com/watch?feature=player_detailpage&v=sPLn5SVz3Ac
Battle of the Bulge Movie 1965 Trailer: https://www.youtube.com/watch?feature=player_detailpage&v=KxMUzMa602c
above: NEW! MedRes! In Memoriam Charles Bronson   en.wikipedia./Charles_Bronson

above: MedRes! starring was Robert Shaw Hollywood superstar as a Col. Hessler Tiger-II "Koenig Tiger" tank regiment commander.

Panzerlied ! HQ with subtitles Battle of the Bulge

above & below: NEW! NoHigher! Two Schnitt of film/movie

above: NEWMedRes! Bundeswehr standart panzer MBT M47 it had assist to film as a "König Tiger". The turret has got a Optical Coincidence Rangefinder and smoke granade launcher. The markings is too BW no Wermacht!

Battle of the Bulge (1965) Official Trailer
Loosely based on the real Battle of the Bulge, this action packed movie contains virtually no portrayals of actual senior Allied leaders, unlike other World War II epics. Short review, basic movie info, trailer and full movie Battle of the Bulge on http://warmovieshq.blogspot.com/2013/...           A halál 50 órája M47: https://www.youtube.com/watch?feature=player_detailpage&v=3mYzfLUmU0Y

 NEW! above: MedRes! The real #PzKpfw. VI. "#Königtiger" - "#Királytigris" source: Bundesarchiv_Frankreich   below: NoHigher! 1944. Marcius German occupation of Hungary. "Koenig-Tigers" under Buda-castle in Budapest.

 NEW!  NoHigher! "Kingtiger"s in Budapest; above: In Buda-castle - a Budai-várban   below: In Pest-side at Rákóczi-street close to "Emke" beside National Theatre

above: NEW! NoHigher! King-tiger" German Heavy Tank #PzKpfw. (PanzerKampfwagen) -VI Tiger-II  paint. - a Német "Királytigris" nehézharckocsi

 NEW! above: MedRes! English text, cutaway drawing key about "Tiger-II."     below: MedRes! Tiger Ausf B. (Ausführung-B) "King Tiger" roentgen cutaway

above: NEW! NoHigher! U.S. ARMY's occupationed "King Tiger" - Hadizsákmány "KT"

above: NEW! NoHigher! "Armoured panzer-crew": Captain America Cosplay...That's me! Check out Sisters Mischief on Facebook for more photos

above: NEW! NoHigher! M47 "Pershing" maquette tankGirl

above: NEW pic! They are a good students' gift the museal M-47   below: NEW! Tankgirls

above: NEW! HiRes! The discipline Keeper Amazon with LAW "Bazooka" - A fegyelemfenntartó "páncélököllel" sourcewww.mellbimbo.eu


Very famous Hollywood star actor and California former governor Austrian - Österreiche born Body-Builder Arnold 'Arnie' Schwarzenegger's M-47 and Bell & Ross panzer watch HiRes!

Schwarzenegger még ma is bármikor tud időt szakítani arra, hogy jókedvűen bohócot csináljon magából, és valami meglepő reklámmal építgesse tovább az Arnold-brandet. Tavaly az Omaze-en szállt be egy kis adományozásba, a 10-50 dollárt felajánlók között pedig kisorsolták, hogy Schwarzeneggerrel és tankjával bármit szét lehessen törni (viccesen felidézve ezzel ausztriai katonaéveit, ahol pont ilyen eszement versenyeket rendezett a harckocsizóknál). //indavideo.hu/video/Schwarzenegger_tankkal_zuz
below: Caricature   Right: NEW! Arnie in Austrian Army (HEER) as M47 panzercrew

above two: M-48 "Patton" with mine trail. (This look like than Arnie's teeths rows!) Top: NEW!

above: NEW! MedRes! Japan? アメリカ・M48A3パットン戦車 (プラモデル) 塗装

above: NEW! NoHigher! Japanese very famous assembly model firma TAMIYA's M48A3: The "Patton" tank goes to war - parts of M48 explains

above: NEW! HiRes! Israeli Armor Museum- Latrun: M48 "Patton" real cutaway demo

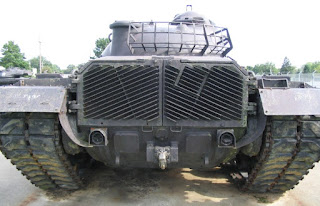

below: NEW! MedRes! M48 Right: Rear-Fan-Grille.Bottom: MedR! Grille roletta peace use by Playboy.
above: NEW! MedRes! M48 stereo rangefinder - sztereótávmérő


above Two: MedRes! Right: 18+ Playboy's cooler grill.   www.playboy.com

above: new! HiRes! Israeli IDF Merkava -"Меркава" undercarriage with amazons

above: NEW! NoHigher! Hollywood star actress Brooke Shield a like safely visiting and inspecting the suspension & roadwheels  source:beautiful girls. - ~ Így ellenőrzi biztonságosan a felfüggesztést.

above: NEW! HiRes! other difficult track system: ChTZsh "Uraltrak" Chelyabynsk Tractor Fabric (CsTZ -zavod) ЧТЗ (Челябиск Трактор Завод) "Уралтрак"


above: NEW! MedRes! Fashion gadgets for Armor fans: Left: Gearbox's Bearingball necklace by Victoria's Secret famous photomodel Hungarian Palvin Barbara Sebességváltó csapágygolyós nyaklánc.  Right: Tarck style digital wristwatch - Lánctalp stílusú digitális karóra/csuklóra.

above: New pic! NoHigher! General Patton's successor Cameron Diaz Hollywood movie superstar in the new female armor crew Leather-Latex evening dress. On top: Her special tracked Limousin for Bevelry Hills.

aboveNEWHiResMod-1. Created by Juci'bácsi's. The Divide Diagram of Combat Armors - "Panzers" - Harci Páncélosok, Harcjárművek felosztása harc.-tech. rendszer-blokkséma   also Courtesy FREE!



above: New Pics! MedRes! Leonardo Da Vinchi (1452-1519) Italian artist's design of armored coach.

above: NEW! Other bionic panzer type: Cutaway of the Tortoise (reptile) - Teknősbéka hüllő.

above: NEW! MedRes! Steampunk Victorianist fantasy Tank from genius Russian artist

above: NEW! French Renault B2
above: new! KMW Leopard-2AV   below: NEW! French hull of AMX-30
above: NEW! NoHigher! Chrysler M1 "Abrams" main parts.

 aboveNEW! Tank-Steam Locomotive on M48 track & hull   belowNEW! Hull of RC Toys.

above: NoHigher! RC toy chassis
above: NEW! NoHigher! VW "Bug - Bogár"
above: NEW! MedRes! Codie robot  pinterest

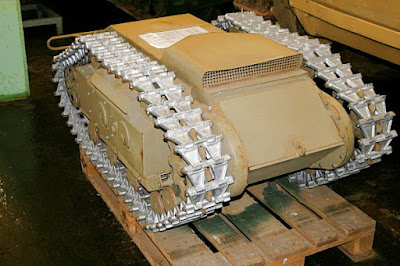

above: NEW! MedRes! Left: Austrian 'Rosenbauer' Fire-Fighting robot.Right: 'Zündapp' robot WW-Two.
above: NEW! MedRes! Juci'bacsi's 'Olympus' "Camedia" photo: on C+D-2007. october Budapest Hungexpo - BNV exhibition of Central European Defense Industry. Ordnance Robot

above three pics: NEW! Juci'bacsi's photos HiRes! at LHPA "Open-Day" of  HAW 2013. Germany Made antiterrorism warfare, Ordnance Demolition Robotic System Aim-120 at Német gyártmányú Tűzszerész Robot MH 1. HTHE. as a Military RC toys.    below: Blikk: NoHigher!

above: NEW! HiRes! It's The Mechanic - A Szerelője   source: www.virtuagirl.com
 NEW! NoHigher! British FV "Scorpion" Fighting Vehicle light-tank - reconaissance tank

 above two & below two: NEW! HiRes! Comparison diagrams of  MBTs - Tanks .

above & belowNEW! MedRes! Haditechnika Fiataloknak Zrínyi Katonai Kiadó 1970 & Hk. csapatok

above: NEW! Schema über die KampfPanzerEntwicklung des Türkischen Heeres


above: New! MBTs chassis/hull size comparison: from Top: M1 "Abrams", Leopard-2, T-72
above: NEW! T-55 fuel system - üzemanyagellátó rendszer   Top: V-12 Diesel engine T-55
above: Track system and suspension.  Bottom: T-55 hydraulic forward spanning system.


above: NEW! Terrain's Obstacle overcome skills.
above: NEW! NoH! Power practice with track-support rolls - Erőgyakorlat a lánctartó görgőkkel.
 above & below: NEW! Track support rolls - Lánctartó görgők és a gumikerék összehasonlítása

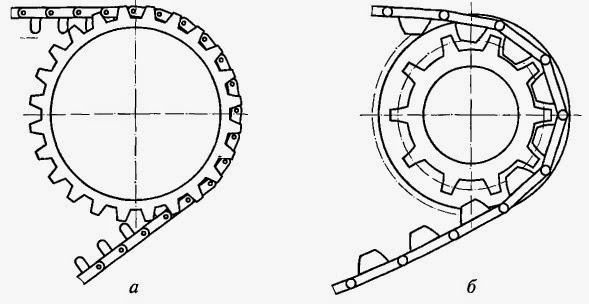

above & below: NEW! Láncmeghajtó csillagkerék és végkihajtás - Drive vheel and Final driveshaft - track drive  sprocket - PzKpfw. VI "Tiger-I" Ausf-I
above: NEW! BMP-1 track drive  sprocket

above: NEW! Soviet type part of track and rubbered road wheel.  below: M4 bogie

above: NEW! NoHigher! The Hungarian true bogie & chassis - Egy igazi jó magyar futómű & alvázCzine Szilvia Fitness Champion; mögött hihetetlen sikerek állnak: fitneszmodellként rengeteg versenyt megnyert, idén különösen jól teljesített, novemberben pedig nagy álmát valósítja meg Amerikában. Diétáról, bevált gyakorlatokról és apró trükkökről mesél a csinos fitneszbajnok...  fitnessfotozas.hu


 above: HiRes! Juci'bacsi's scanned slide collection from early 1970s "Military Technic for youth" brochure - "Haditechnika Fiataloknak" Zrínyi Kiadó füzetecskéből
above: HiRes!
above: T-54 cutaway with russian text.   below: T-54 real cutaway NEW! HiRes!
above: NEW! HiRes! My friend Brig. Gen. Szabó "Tankee" László dd.tbk. Head of Training HQ at MoD. He was T-55 armor battalion commander at Nagykanizsa Infantry Brigade. After bde. disband He had go to Szentkirályszabadja MH.87th "Bakony" Combat Helicopter Regiment as Human officer. His freetime practicing the Hussar tradekeeper horse raid at Székesfehérvár.He was sometimes Afghanistan mission as Hungarian ISAF cmdr.
below: Many Thanks for expert translating help; In Memoriam 2014 december ret. arm. Maj. PAUL"Tanky" Zsolt nyá. pc. őrgy-nak a szakszerű magyar fordításban nyújtott önzetlen segítségéért.
In Memoriam "Tanky" his second favourite tank the T-34
above: NEW! MedRes! M26 "Pershing" Kowing repeat - Tudásismétlés  sourcehttp://tankarchives.blogspot.com
