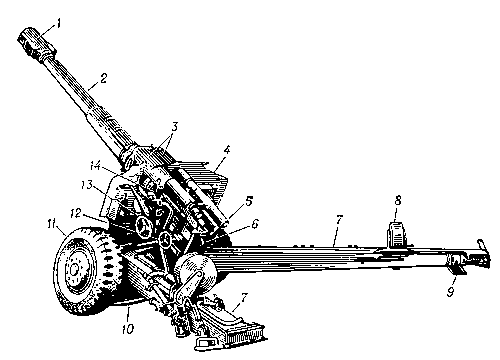

above: NEW pic! The part of D-20: Hu. Text: 1. csőszájfék, 2. cső, 3. Léghelyretoló és folyadékfék a bölcsőben, 4. lövegpajzs, 5. hátrasiklás folyadékfék, 6. csőfar az ékzárral - lövegzárral, talpszár, 8. támaszkerék a mozgatáshoz, 9. sarkantyú, 10. lövegtalplemez a körbeforgatáshoz, 11. futókerék, 12. oldalirányzó kézikerék, 13. magasságirányzó kézikerék, 14. irányzéktömb.   below: NEW! NoHigher! OP-2-7 direct optical sight - pricel

above: NEW! HiRes! Ms. Candice Swanepoel "Victoria's Secret" runway c photomodel equipped with spurred arty shoes/stilettos as spade - Sarkantyús cipő/Tűsarkú  tüzércipő


aboveNew picMedRes! Leonardo Da Vinchi (1452-1519)world - history best famous artist's first design of  big canone and aerodinamic shell shape.

above: NEW! MedRes! For example: The parts of gun; spade (spur), trails, muzzle - Pl.: A löveg részei: sarkantyú, talpszárak, csőtorkolat (csőszájfékhez) from atletics women
above & below; main parts of the howitzer and principal of backshuttle source: Zrínyi Kiadó - Budapest 1980: "Haditechnika fiataloknak"     below: NEW! NoHigher! Cyrillic

above: NEW! NoHigher! Parts of the modern howitzer M101 105 mm - A modern tarack részei


above: four NEW pics! Top Left; the original draw somewhre -the GIF: oil dampfer - folyadékfék

above: NEW! MedRes! Wermacht PAK-3 At-gun brench - lövegzár - ékzár

above: NEW! Breechs: Left: NoHigher!   Right: MedRes!
above: NEW! NoHigher! Muzzle-brake - Csőszájfék
above: NEW! HiRes! Tüzérbál Meghívó 1976. március 20. KLKF Szentendre Rakéta és Táboritüzér Tanszék. Készítette; Mészáros "Ló" Károly 3-ad éves hallgató 514-es Tü. szakasz.
above: NEW! Juci'bacsi's collect: MedRes! Miniaturkanonen - Classical medieval gun models

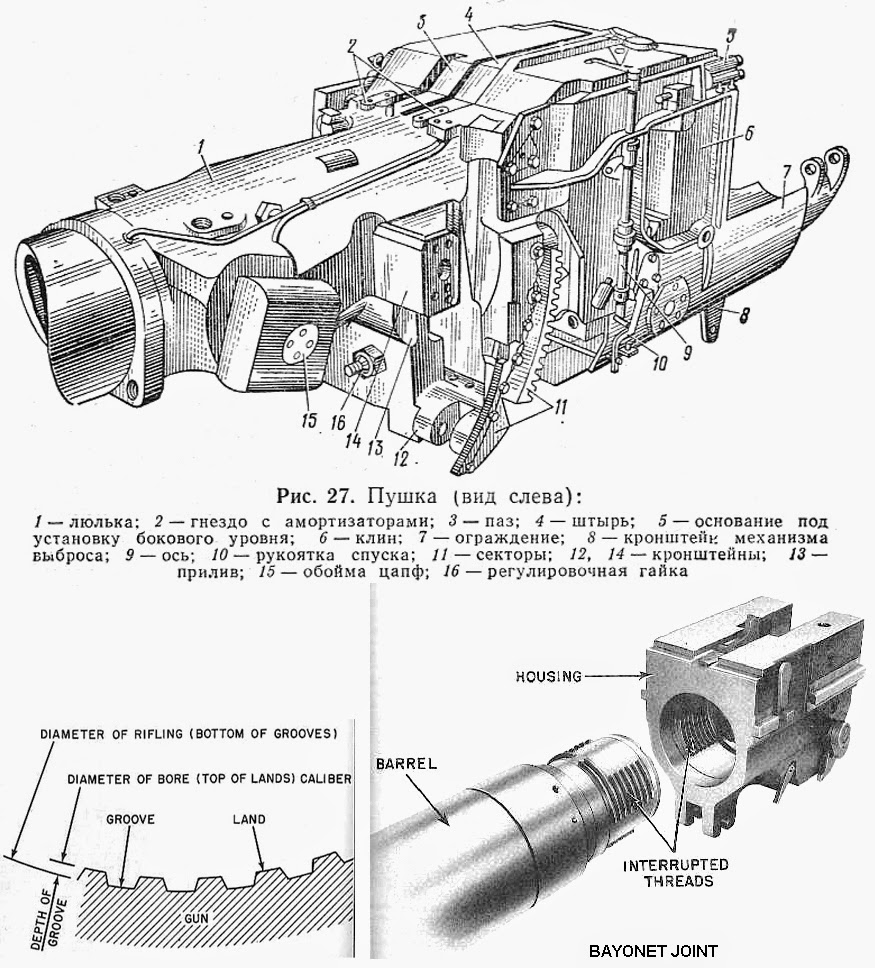

above: NEW! MedRes! D-20 The rifling of barrel - A cső huzagolása: Ormózat és barázdák
above: NEW: NoHigher! effect of armor penetration of cumulative shell


above: source: NEW! Military Technic for Youths; Guns, Howitzers, Mortars (1975.) Zrínyi Kiadó - Budapest
above: NEW+! NoHigher! The Boss of Artyllery shows the principle of cumulative charge

Műszaki adatok: Hu. text:

  • Gyártó: Szovjetunió
  • Kezelők száma: 10 fő
  • Űrméret: 152,4 mm
  • Csőhossz: 5195 mm
  • Tömeg harchelyzetben: 5650 kg
  • Tömeg menethelyzetben: 5700 kg
  • Lőszer tömege: 43,51 kg
  • Lövedék kezdősebessége: 600 (670) m/s
  • Maximális Lőtávolság: 17 410 m (24 000 m)
  • Tűzgyorsaság: 5-6 lövés/perc
  • Póthajtásos gránát: van
  • Emelkedési szög: -5°, + 45°
  • Oldalszög: 58°
  • Teljes hosszúság: 8,69 m
  • Teljes szélesség: 2,32 m
  • Teljes magasság: 1,92 m vontatva
  • Vontatási mód: AT–SZ; Ural–375; Ural-4320; Tatra–813 típusú tehergépkocsik.
Vontatási sebesség: 60 km/h.
above: NEW pic!: MedRes! Juci'bacsi My photosheet scanned collection about Budapester Military parad at Dózsa Georges street in 1980. april 04.
above:  MedRes! Juci'bacsi scanned collection fro "Hivatása tiszthelyettes" Zrínyi kiadó broschure 1975  D-20 battery with Ural-375s on parade in Budapest - D-20 tarackos üteg az 1975-ös Díszszemlén a Dózsa György úton Ural-375 vontatókkal. Courtesy FREE!
April 4. 30th Anniversary - Az Április 4-kei Dísszemle 30-ik Évfordulójára;

NEW! Hungary 04.04.85. - Last Military Parade / 1985.04.04. - Magyarország - Az utolsó díszszemle

"Hunyadi" Induló - Marsch
The last military parade in memory of 04.04.1985. which was held in Hungary in the Hungarian People's Army Soviet 'liberation' 40th anniversary. Since 1985, there was no military parade in Hungary today, so I figured that with this video, let us remember this great tradition. Unfortunately, the current situation of the Hungarian Defence Forces is doubtful that it can be constructed with a parade of similar level. The military regime since the army steadily lost its value, which is mainly due to the faulty policy decisions and incompetence due.
Az utolsó katonai díszszemle emlékére, amelyet 1985.04.04.-én a Magyar Néphadsereg tartott hazánk szovjet "felszabadításának" negyvenedik évfordulójára. 1985 óta Magyarországon máig nem volt katonai díszszemle, ezért gondoltam, hogy ezzel a videóval emlékezzünk meg eme nagyszerű hagyományra. Sajnos a jelenlegi helyzetben a Magyar Honvédség kétséges, hogy képes lenne -e hasonló színvonalú felvonulást kivitelezni. A rendszerváltás óta hadseregünk folyamatosan vesztett harci értékéből, mely javarészt a hibás politikai döntéseknek és hozzá nem értésnek köszönhető.

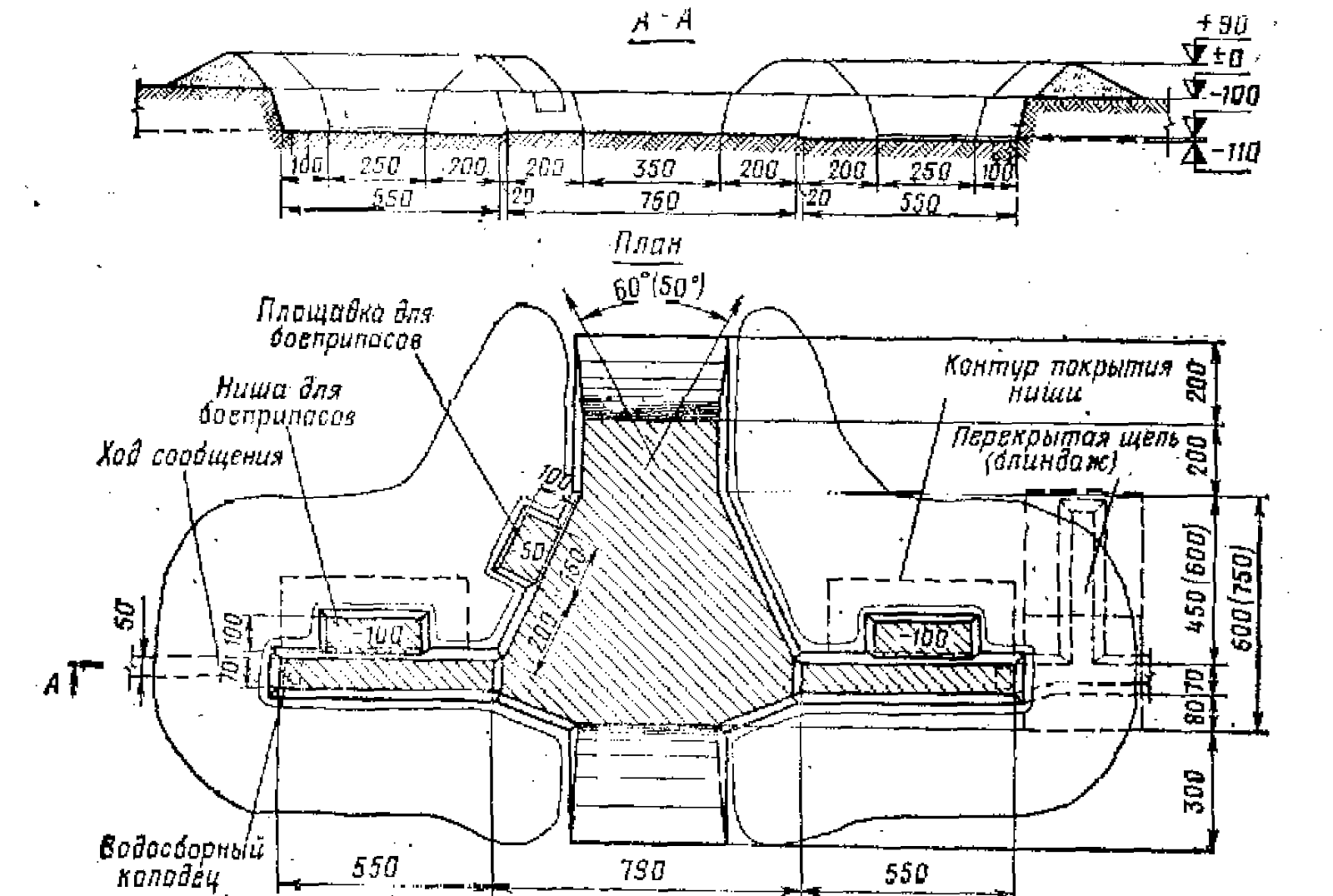

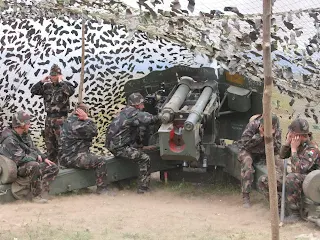

above: NEW! MedRes! Ex. "Kunság-83" shelter prepare for D-20 - Tüzelőállás előkészítése

above & below: NEW Pic!: Juci'bacsi gift original black & white negatives collection. HiRes!: Hungarian People Army (HPA) in Warsaw pact (WP) - Magyar Néphadsereg (MN) D-20 gun howitzer battery (battalion?) live fire exercise at Várpalota Firing Range in exercise of "Kunság-83".   below: NEW! MedRes! Controlling

NEW! Hu. text: A 152 mm-es D-20-as vontatott ágyútarack:

A szovjet konstruktőrök a 152 milliméteres D-20-as típusjelű ágyútarackot a 122 mil-liméteresD-74 tábori ágyú alkatrészeinek (futómű, alaplap) felhasználásával az 50-es évek elején fejlesztették ki. A tűzeszközt a szovjet haderőben 1958-tól rendszeresítették, fokozatosan leváltva az elöregedett 152 milliméteres D-1 típusjelű tarackot. (A Magyar Néphadsereg állományában a tűzeszköz rendszeresítését 1977-től kezdték meg.) A lövegtípus a hadosztály (hadtest) tüzérdandárok és a hadsereg-közvetlen tüzérdandár alapvető löveganyagát képezte.

A tervezők a löveg kifejlesztése során, elsősorban a kerék lövés közbeni tehermentesítése érdekében, a tűzeszközt ún. alaplappal látták el. A löveg lapos és ívelt röppályán képes tüzelni, függőleges irányzási tartománya -5° és +45° közötti. Vízszintes irányzási tartománya ± 29°.
A 25 kaliber csőhosszúságú lövegtípus lőtávolsága 17410 méter, míg rakéta póthajtású lövedékkel eléri a 20400 métert. A löveg tűzgyorsasága 5‒6 lövés/perc. Az 5700 kg tömegű tűzeszközt 10 fős kezelőszemélyzet szolgálja ki.
A löveghez a következő lőszereket fejlesztették ki:

- repeszromboló gránát (RRO-540);

- megnövelt hatóerejű repeszromboló gránát (RRO-25);

- megnövelt repeszhatású RRO lövedék (ZS-2), amely 8500 darab 2 centiméteres meghajlított        nyilacskát, mint repeszelemet tartalmaz);
- kumulatív lövedék (BP-540);

- világitó lövedék (Sz-1, Sz-6);

- ködlövedék (D-1, D-2);

- kettőshatású harci elemekkel szerelt kazettás lövedék (ZO-13);

- félaktív önirányítású tüzérségi lövedék (Krasznopol).

HADTUDOMÁNY, 2016. ÉVI ELEKTRONIKUS LAPSZÁM
source:  Magyar Hadtudományi Társaság: Hadtudomány: - Magyar Gergely Szabó Tibor
A tábori tüzérség alkalmazásának tapasztalatai a Kelet - Ukrajnai konfliktusban
DOI 10.17047/HADTUD.2016.26.E.102
above: NEW! Juci'bacsi scanned collect.: NoHigher! Haditechnikai Szemle - Military Tecnics Review 1980. Hungarian WP-ted D-20 in action
below: NEW! MedRes! Hungary - Szeged hadipark  source: facebook http://szegedihadipark.hu/
Blogger megjegyz.: Hu. text: Nem tudom, hogy rendszerben lévő fegyverzet (D-20), hogy kerülhetett magánbtulajdonba?




above: NEW! Hu. text: 1848-as szegedi hagyományőrző Honvéd Tüzérek MATASz rendezvényen a Csongrád-megyei elnök Dr. Palotai Jenő nyá. pc. ezds. által meghívásnak eleget téve.
HiRes!

Type
Towed howitzer
Place of origin
Soviet Union
Service history
Used by
Soviet Union and numerous others
Wars
Vietnam War, Six-Day War, Yom Kippur War, Soviet war in Afghanistan, Syrian civil war and numerous others
Production history
Designer
Petrov Artillery Design Bureau
Designed
Circa 1947
Manufacturer
Artillery Plant Number 9, Yekaterinburg
Specifications
Weight
5,700 kg (12,566 lbs)
Length
8.69 m (28 ft 6 in)
Barrel length
5.195 m (20 ft)
Width
2.35 m (7 ft 9 in)
Height
1.93 m (6 ft 4 in)
Crew
8

Caliber
152.4 mm (6 in)
Breech
Vertical semi-automatic sliding wedge
Recoil
hydraulic buffer and hydropneumatic recuperator
Carriage
Split trail
Elevation
-5° to 63°
Traverse
58°
Rate of fire
Burst: 5-6 rpm
Sustained: 1 rpm
Muzzle velocity
650 m/s (2,132 ft/s) (typical)
Effective firing range
17.4 km (11 mi)
Maximum firing range
24 km (15 mi)
(rocket assisted projectile)
Sights
PG1M indirect sight and OP4M direct fire sight

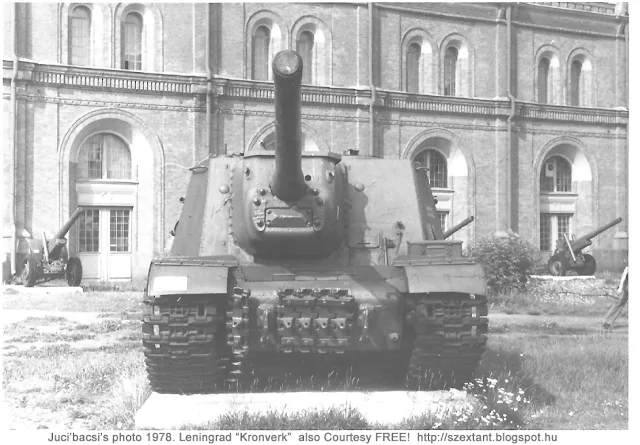

  NEWHiResabove & below: Juci'bacsi's photo by "Zenit-E" 24x36mm in Leningrad (St. Petersburg) "Kronverk" Arty & Signal troops' Museum in august of 1978.: ISzU-152 SP Howitzer, backround D-1 152 mm towed howitzers.  also Courtesy FREE!
above: NEW pic! precedessor of D-20 the D-1 152 mm Howitzer -gun.
above: NEW pic! The D-20 Hu. Arty battery move to by coloumn to firing shelter

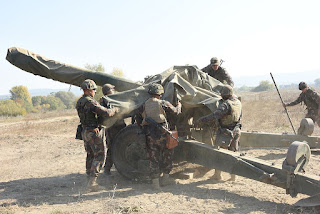

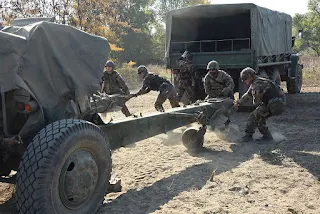

above: NEW pic! : Prepare for fire. source: www.honvedelem.hu  photos: Kiséri Nagy Ferenc, Ms. Dévényi Veronika, M. Tóth László,

above: New: MedRes! source: www.honvedelem.hu (www.Armedia.hu)  Right: NEW!
above: NEW! NoHigher! 155 mm howitzer shell after shoot.

above: NEW+! HiRes! TRIALS #Jessica Zelinka from Cz.? weight/shut potter /mass-thrower - súlylökő, #Athletic on #Rio De Janeiro, Brazilian #OLYMPIC #games 2016. august. Olimpiade.

above: NEW! NoHigher! Coming the up for new style replace bombshell ammos - lőszerutánpótlás

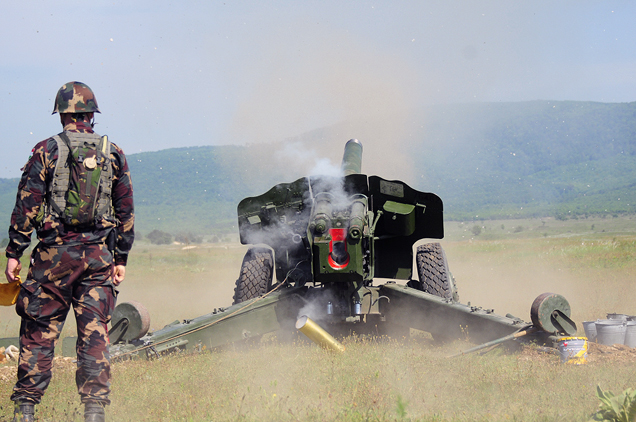

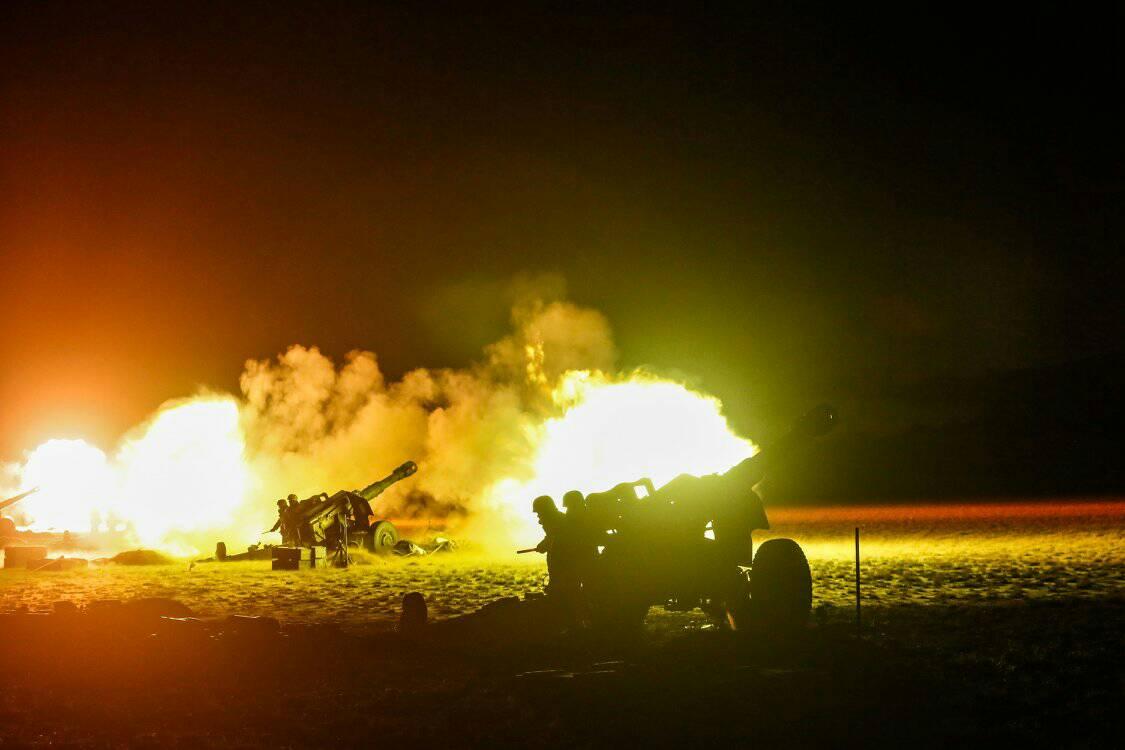

 above & Below mix: D-20 in the firing action (below: NEW!) top Right: water shoot for control

above: new! NoHigher! Ssgt. Ms. Amy Adams Hollywood "Oscar" awarded Ordnance-firemaster to verificate with similar caliber 'Bergman' barrel for Water-shoot parameters. - A "Jászi Oszkár" kitüntetéses  Ádám Amália ftőrm. a tüzér- fegyverzettechnikai tűzmester először egy hasonló űrméretű "Bergman"-csővel hitelesíti a vízlövés paramétereit.

above: 2014. measuring of loud power emission - zajszintmérés  sourcewww.honvedelem.hu
above & below: NEW! NoHigher! Hu. arty  facebook
above: NEW! HiRes! Artyrose's advice: Tender ear protection position during fire and mouth open! Because "Eustach"-tube pressurized equal.-  Tüzérrózsi tanácsaszabályos fülvédő tartás tüzeléskor és az "~" kürtő nyomáskiegyenlítése miatt kinyitni a szájat.

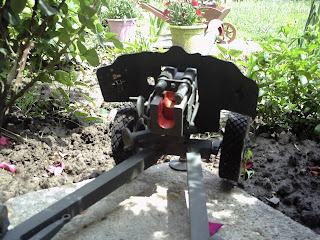

above: NEW! NoHigher! Parade gun of Kiskunhalas city - 45 mm Díszágyúja

above: NEW! MedRes! as AT-3 "Maljutka" battery commander Lt. Juci hdgy. at HPA 5th ARMY .Székesfehérvár- direct subordinated MN8920 36th independent antitank artillery regiment Kiskunhalas 1978. (24. years old) before study building beside M42 AT. gun. - Az MN 5.HDS közvetlen alárendeltségében lévő 36. Gábor Áron önálló pct. tüzérezred tantermi épületénél egy M42 45 mm pct. ágyú mellett a tantermi épület előtt.



above: NEW Pics!: Juci'bacsi's OLYMPIA photos, HiRes! "Festival of "Ludovika" battalion of the National Administratíve University "Zrínyi Miklós" (National Defence University - ZMNE - Zrínyi Miklós Nemzetvédelmi Egyetem) at park of "Ludovika" at VIII.th district of Budapest capital (The "Ludovika" -Alma Mater- building have been fully reconstructed in 2014.) in may 2011. Juci'bacsi then was president of MATASz-Veszprém, with my hand the 75 mm shell.

above: New pic! NoHigher! Modern Ms. "Ludovika", Mihalik Enikő word famous photo & Victoria Secret's fashion model in arty color clothes.

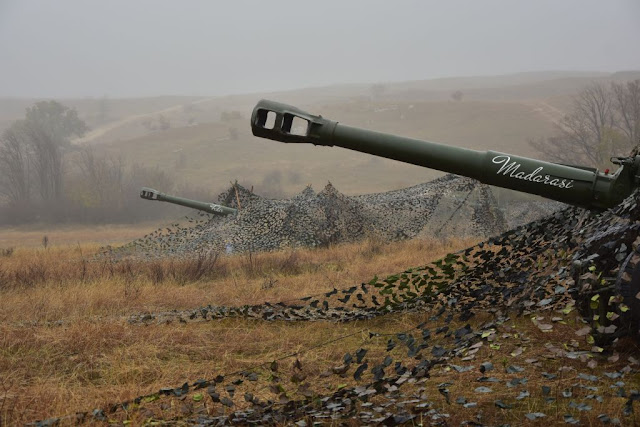

above: NEW! HiRes! "Muzzle-Brake mouth" & lips - "Csőszájfék szájú"   below: Muzzlebrakes;

Muzzle brake - Csőszájfék  above: three photo HiRes!
below right: all Hungarian indirect fire artillery bty. iside one arty btn. at HDF 25th. "Klapka György" Inf. bde. Tata at Várpalota firing range.

above: three NEW Pics!  HiRes! made in Hungary - Miskolc - Diósgyőri Gépgyár (DIGÉP) factory

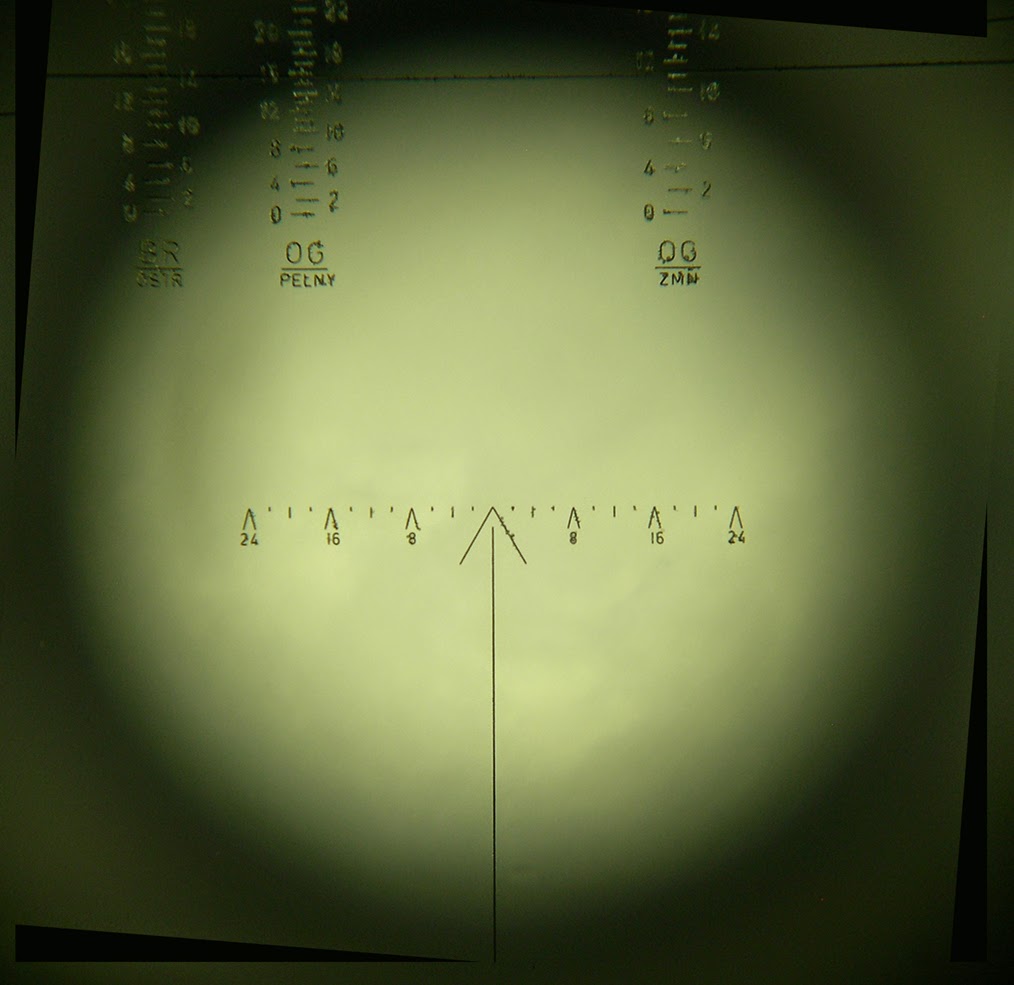

above: NEW! HiRes! BHTA's collection: PG-1 panorama sight study cutaway - Oktató metszet
above: NEW! NoHigher! Hungarian developed and made "Árpád"-M2 Digital Fire Control - Gun Command Display accessorie.
above three pics: NEW! Top two Hi Res!

From Wikipedia, the free encyclopedia
above: NEW! NoHigher! Soviet M30 arty towing tracked vehicle 1932. & M38 122 mm howitzer
above: NEW! NoHigher! Ural-375 testing in winter
 above: NEW! MedRes! Ural-375 scale 1:35 model  albatros.hu
En. text: The Ural-375 is a general purpose 4.5 ton 6×6 truck, produced at the Ural Automotive Plant in the Russian SFSR since 1961. The ZIL-157 was the standard Soviet truck until it was replaced by the Ural-375D, which became the standard Soviet truck in 1979. The Ural-375D was soon replaced by the Ural-4320. The Soviets found the trucks an ideal platform for the BM-21 Grad rocket launcher. Other modes for the Ural-375D included troop carrier, supply carrier, etc.
Hu. text: Az Ural–375 (oroszul: Урал−375) növelt terepjáróképességű, 6×6-os hajtásképletű szovjet tehergépkocsi, melyet az 1960-as évek elejéről gyártott az Uráli Autógyár (UralAZ) Miasszban. Legnagyobb mennyiségben az Ural–357Dváltozatát gyártották. A Szovjet Hadseregben 1979-től ez lett az alapvető katonai tehergépkocsi, amely a ZiL–157-t váltotta fel. Több változatát gyártották, köztük speciális felképítménnyel szerelt változatokat is. Az Ural–375D az alapvető hordozó járműve a BM–21 Grad rakéta-sorozatvetőnek is. Később az Ural–4320 váltotta fel.

Ru. text: Урал-375Д — полноприводный грузовой автомобиль повышенной проходимости, производившийся наУральском автомобильном заводе в Миассе с начала 1960-х годов.

Грузовик использовался для транспортировки войск, грузов, а также в качестве шасси для ударного вооружения, как например систем залпового огня «Град», в народном хозяйстве используются до сих пор, как правило, с дизельными двигателями.

Всего выпущено 110 000 штук.

В Советской армии грузовик Урал-375Д к 1982 году был заменён моделью Урал-4320.
above: NEW! MedRes! Armenian D-20 & Ural-375 towing truck
above: NEW! HiRes! AirArt Graphics Ural-375 profile artwork by photo assembly FREE!

aboveNEWMedRes! "Soldier must tolerate with persistence and manlike all of difficulties and stress his military service." - Military Code of the USSR  Rear label: "Kinds" 50 Km/h  ZL 4061
"A katonának kitartással és férfiasan kell elviselnie a katonai szolgálat minden nehézségét és nélkülözését." A Szovjetunió Fegyveres Erőinek szabályzatából   Hátsó tábla: "Gyerekek"

Translated - Fordította: ret. arty. Lt.Col. Salgó "Artybird"-"Artycsóka" Béla nyá. tüzér alez.

sourcePinterest: Artist: Художник Валерий Барыкин Valery Barikyn Russian

Illustrator Valery Barykin successfully combines the vintage Pin Up Girls with Soviet art propaganda. Artist from Nizhny Novgorod reinterprets the poster style used to arouse Soviet citizens’ sense of civic responsibility, with Leninist literature and heavy machinery supplanted by buxom girls and booze.Russian Illustrator Valery Barykin successfully combines the vintage Pin Up Girls with Soviet art propaganda. Artist from Nizhny Novgorod reinterprets the poster style used to arouse Soviet citizens’ sense of civic responsibility, with Leninist literature and heavy machinery supplanted by buxom girls and booze.
above: NEW! MedRes! Juci'bacsi's scan coll. 1973. by italian Vignale designer shaped Czechoslovakien  Tatra T613 from Otrokovice from Autó-Motor magazin.
Tatraplan T-87, T-603, Vignale Tatra-613: http://szextant.blogspot.hu/2016/10/187-tatra-t-87-tatraplan.html

above: NEW pic! NVA (National VolksArmee) - GDR - Army battery during in towing -  NDK hadsereg D-20 ütege vontatásban Czech - Cseh gyártmányú Tatra T-813 vontatókkal.

NEW! Tatra-813 above: NoHigher! Czechoslovak Army
above: NEW! MedRes! Armada Hobby NVA's tatra    below: MedRes! four view drawing
 NEW! MedRes! Tatra-815 VT 8 x 8
Cz. text: Tatra 815 je těžký nákladní automobil stavebnicové konstrukce se znakem náprav 4×4, 6×6, 8×8, 10×8, 10×10, 12×8 a 12×12. Je určen pro povoz ve velmi těžkém terénu.  wikipedia./Tatra_815
above: NEW! NoHigher! Hu. towing system (ex.) in fog - "Gépi előtolás" Tüsz. gyakorlás ködben
above: NEW! MedRes! Other towing machine; Caricature by "Steve" 'Air Art'

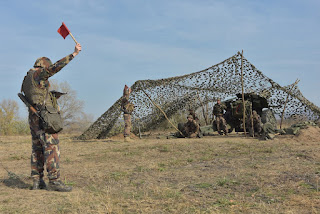

above: NEW! NoHigher! Nungarian D-20 in fire position under camo-net - Tüzelőállásban - TÁS-ban álcaháló alatt a Várpalotai lőtéren.

152 mm towed gun-howitzer M1955 (D-20)

Type Towed howitzer
Place of origin Soviet Union
Service history
Used by Soviet Union and numerous others
Wars Vietnam War, Six-Day War, Yom Kippur War, Soviet war in Afghanistan, Syrian civil war and numerous others
Production history
Designer Petrov Artillery Design Bureau
Designed Circa 1947
Manufacturer Artillery Plant Number 9, Yekaterinburg -
Manufactured by: Motovilikha Plants Corporation
Specifications
Weight 5,700 kg (12,566 lbs)
Length 8.69 m (28 ft 6 in)
Barrel length 5.195 m (20 ft)
Width 2.35 m (7 ft 9 in)
Height 1.93 m (6 ft 4 in)
Crew 8
Caliber 152.4 mm (6 in)
Breech Vertical semi-automatic sliding wedge
Recoil hydraulic buffer and hydropneumatic recuperator
Carriage Split trail
Elevation -5° to 63°
Traverse 58°
Rate of fire Burst: 5-6 rpm
Sustained: 1 rpm
Muzzle velocity 650 m/s (2,132 ft/s) (typical)
Effective firing range 17.4 km (11 mi)
Maximum firing range 24 km (15 mi)
(rocket assisted projectile)
Sights PG1M indirect sight and OP4M direct fire sight

The 152 mm gun-howitzer M1955, also known as the D-20, (Russian: 152-мм пушка-гаубица Д-20 обр. 1955 г.) is a manually loaded, towed 152 mm artillery piece, manufactured in the Soviet Union during the 1950s. It was first observed by the west in 1955, where it was designated the M1955. Its GRAU index is 52-P-546.[1] There is also a Chinese copy, the Type 66.

History

152 mm has been a Russian calibre since World War I when Britain supplied 6 inch Howitzers and Russia purchased 152 mm guns from Schneider (probably derived from the 155 mm Gun Mle 1877/16) for the Imperial Army. The new gun-howitzer, was a replacement of the pre-war gun-howitzer ML-20 (the 152 mm howitzer M1937) and various World War II era 152 mm field howitzers, Model 09/30, Model 1910/30, Model 1938 M10 and Model 1943 D-1. By Soviet definition 152 mm howitzer is a ‘medium’ calibre. It was designated a ‘gun-howitzer’ because its muzzle velocity exceeded 600 m/s, and barrel length greater than 30 calibres. It equipped battalions in the motor rifle division artillery regiment and battalions in artillery brigades at army level.
The design was probably initiated in the late 1940s and it was first seen in public in 1955. It was designed by the well established design bureau at Artillery Plant No 9 in Sverdlovsk (now Motovilikha Plants in Yekaterinburg) led by the eminent artillery designer Fëdor Fëdorovich Petrov (1902–1978), who was responsible for several World War II pieces. The "D-20" was gun's factory designation.
The carriage is same as that used with the 122 mm D-74. The barrel assembly was the basis D-22 (GRAU index: 2A33), used for the self-propelled 2S3 nickname Acacia.

Description

D-20 has a 34 calibre (5.195 m) barrel, with a double baffle muzzlebrake and a semi-automatic vertical sliding block breech, with a tied jaw and the block moving down to open. The barrel is mounted in a long ring cradle with the trunnions just forward of the breech. The recoil system (buffer and recuperator) is mounted on the cradle above the barrel. Compression balancing gear is attached behind the saddle support, passing through the complex shaped saddle to connect to the cradle just forward of the trunnions. This can be manually re-pressured by a pump below the breech. The breech has a projectile retaining catch to prevent the shell sliding out at higher elevations before it is rammed with a manual rammer.
Top traverse totals 58° and the vertical elevation range in -5° to 63°.
Box girder section split trail legs are hinged to the cradle support, with bolts to lock them into either the open or closed position. The cradle support also has a bolt for locking the barrel in centre for traverse before towing the gun. Large spades are permanently fixed close to the end of each trail, they are hinged and it appears that the gun can be fired with them up or down depending on the terrain, but they are always up when the gun is towed.
To assist with all-round carriage traverse, there is a pivot jack mounted at the front of the cradle support. The pivot jack is not a sole plate and the gun fires with its foam filled rubber tyred wheels supporting the gun on the ground. When the gun is brought into action the pivot jack is folded down and adjusted to be on the ground. If the requires large traverse, small jacks on each trail leg are rotated downwards, and the trails jacked up until the main wheels are lifted clear of the ground and the bogey wheels mounted on each trail leg swung downwards and the trail jacks raised, the carriage is then traversed, and the trail jacks re-used to lift the bogey wheels and then place the piece back on its main wheels.
The pivot jack is also used to secure the barrel against vertical movement when the gun is being towed. The barrel is locked in centre for traverse with a bolt on the cradle support. The jack is folded upwards, lugs on the ring cradle engage the jack base and two tensioners fixed to the saddle support are hooked to the cradle, these are tightened to lock the cradle onto the jack base.
As was normal for the period the gun has a shield, including a folding piece below the cradle support. The centre section of the upper shield both slides up and down and folds to accommodate the barrel at higher elevation angles of fire. The shield may offer some protection against muzzle blast to the sights and layer, although it is usually shown being fired with a long lanyard, but is probably mostly for defence against machine gun fire.
The non-reciprocating sights are standard Soviet pattern, designed for one-man laying. Included are a direct fire anti-tank telescope (OP4M), a panoramic periscopic indirect-fire sight, a dial sight, (PG1M) in a mounting, an angle of sight scale, and a range drum for each charge engraved with the range (distance) scale, coupled to an elevation leveling bubble mounted on dial sight mount. The range drum enables the standard Soviet technique of semi-direct fire when the piece is laid visually on the target and the range set on the range drum.
Like most Soviet artillery the gun fires separate ammunition using metal cartridge cases that also provide obturation. The ammunition is interchangeable with that used with other 152 mm guns, although the more modern ones also have a third, much larger cartridge. There are two cartridges used by D-20, one has a base charge and up to five increments, the other is a single ‘super’ charge cartridge. The standard shell weight is 44 kg with a muzzle velocity of 655 m/s but some projectiles are more or less than this. The basic shell is HE-Fragmentation, other projectiles include smoke, illuminating, chemical and probably incendiary. Later projectiles include bomblet, anti-personnel mine, flechette, Krasnopol precision munition, communications jammer, and extended range HE using rocket assistance (RAP). The normally maximum range is 17.4 km, RAP being greater. Two direct-fire anti-tank projectiles have been used, HEAT and APHE, the latter being 5.2 kg heavier with lower muzzle velocity.
Maximum rate of fire is usually stated as 5 rounds/minute, and 65 rounds/hour sustained. In Soviet service the unit of fire was 60 rounds.
The detachment was either 8 or 10 men, probably differing between armies and period. In Soviet service the 5,700 kg gun was usually towed by a URAL-375 6×6 truck, AT-S or AT-L medium tractor in some regions.

Variants

Russian Federation

  • The Khitin is an improved version with an automatic rammer for an increased firing rate of 7-8 rds/min.

People's Republic of China

  • Type 66 - This is the licenced version of the D-20. The improved version is known as the Type 66-1.
  • Type 83 - Self-propelled version of the Type 66, very similar in layout to the 2S3.

Romania

  • A411 - This artillery system was designed by Arsenalul Armatei and is very similar to the D-20. It has however a different 152 mm ordnance, 20.5 calibres long, with a range of 17.2 km (24 km with OF-550 projectile). In Romanian Army service, the A411 is known as the 152 mm towed gun-howitzer M1981 (Romanian: Tun/Obuzier calibrul 152-mm tractat M1981).
  • A412 - License-built Chinese Type 59-1 with D-20 carriage. In Romanian Army service, the A412 is known as the 130 mm towed gun M1982 (Romanian: Tun calibrul 130-mm tractat M1982).
  • A425 - Another variant that uses the D-20 carriage. Designed in Romania using Chinese technology, and with similar performance to the 2A65 "Msta-B". The A425 has a maximum range of 22–24 km. In Romanian Army service, it is known as the 152 mm towed gun-howitzer M1985 (Romanian: Tun/Obuzier calibrul 152-mm tractat M1985). The system is offered for export as the Model 1984.

former Yugoslavia

Serbian Army Nora 152mm howitzer
  • M84 NORA-A or NORA (Serbo-Croatian: novo oružje artiljerije) - While this variant retains the original carriage, it has the L/25 barrel replaced by a 152 mm barrel, 39.7 calibres long. The M84 can fire the complete range of D-20 ammunition, including the OF-540 Frag-HE, to a range of 17,190 m. Using standard HE shells the maximum range is 24,160 m. The illumination round is called M88. The M84B1 and M84B2 are lighter versions (6.88 t in firing position instead of 7.08 t) that can fire the Russian projectiles with Yugoslav propellant charges. The M84B2 version is fitted with a pneumatic loader which is operational at all gun elevations. With the M84-GG base bleed projectile, the M84B1 and M84B2 have a maximum range of 27.0 km. Usually the FAP 2026 BS/AV 6x6 truck is used as tractor for the NORA series.
  • M96 NORA-B - Yugoimport SDPR has designed self-propelled versions of the M46/84 and M84 artillery systems.

Democratic People’s Republic of Korea

The US Defense Intelligence Agency has reported the existence of a number of self-propelled artillery systems, mating existing cannon systems with locally designed chassis'. The SPH 152mm M1974 appears to be the D-20 or Type 66 mounted on a tracked chassis “Tokchon”.

Ammunition

  • Frag-HE, OF-32 - range 18,400 meters
  • DPICM
  • DPICM-BB
  • Incendiary
  • Expendable Jammer
  • Chemical
  • Flechette
  • Semi-active laser-guided "Krasnopol"

Wars

  • Syrian civil war
  • 2003 invasion of Iraq
  • Yugoslav wars
  • Iran–Iraq War
  • Gulf War
  • Soviet war in Afghanistan
  • Sino-Vietnamese War
  • Yom Kippur War
  • Vietnam War
  • Sino-Soviet border conflict
  • Six-Day War
  • Indo-Pakistani War of 1965
  • Sino-Indian War
  • Eelam War IV

Operators

  •  Angola
  •  Armenia
  •  Azerbaijan
  •  Belarus
  •  Bulgaria
  •  Georgia
  •  People's Republic of China - Type 66.
  •  Cambodia
  •  Congo
  •  Croatia - M84 NORA-A. (phased out, replaced by CITER 155mm L33 Gun)
  •  Egypt
  •  Finland - Ex-East German. Known as 152 H 55.
  •  Hungary
  •  Iran
  •  Kazakhstan
  •  Lebanon
  •  Burma - 35 delivered in 2009 from DPRK.
  •  North Korea
  •  Moldova
  •  Nicaragua
  •  Nigeria - 4 M81/M85 from Romanian Army stocks.
  •  Poland
M81 howitzer of the Romanian Land Forces.
  •  Romania - The Romanian Army has 329 M81 howitzers (245 in service) and 111 M85 gun-howitzers.
  •  Russia
  •  Serbia - M84 NORA-A.
  •  Sri Lanka - Type 66.
  •  Syria
  •  Turkmenistan
  •  Turkey
  •  Ukraine
  •  Uzbekistan
  •  Vietnam
  •  Yemen

Former operators

  •  East Germany
  •  Albania - Type 66.
  •  Iraq - Type 66.
  •  Soviet Union - passed on to successor states.
  •  Yugoslavia - M84 NORA-A, passed on to successor states.
  • above: source: Wikipedia.com
above: NEW!  from Juci'bacsi's A5 planner book original wrote 1973. KLKF Rak és táb.tü. tsz.
above: new! the Budai-castle in front HM - Hadtörténeti Intézet Múzeum (HM-HIM) from Southern Railway Terminál (Alkotás-street) across park of 'Blood-field' "Vérmező"-park  1960s  below: 1945

above: NEW! "The MoD-MHM Museum's translator-escorts and doorkeepers' new fashion uniform with Hungarian popular art motif". -It was unfortunate that They didn't welcome Me -  "A HM-HIM tolmácskísérők és teremőrök tervezett új formaruhája magyar népviseleti motívumokkal." - Kár, hogy nem Ők fogadtak.



above: New four pics! Hires! Andrew's & Juci'bacsi's photos: Juci'bacsi at Military History Museum and Library / Institute building of Military Science at Buda-castle february 2014. - Honvédelmi Minisztérium Hadtörténeti Intézet és Múzeum HM-HIMhttp://www.militaria.hu/

(in HuMoD HM.HIM Hadtörténeti Intézet és Múzeum - Institute & Museum of Military Historical, Library of Military Science - Hadtudományi Könyvtár, mikor még Dr. Nádor Ferenc ezds. a hadtudományok Ph.D-je volt a vezetője: Budapest-Budai-Vár/Castle, Kapisztrán-tér-sqe. 2-4.)

below: NEW! MedRes! Aerial photo about Budaer side. In bottom center; reconstruction of the Széll Kálmán (Moskva) square.

above: NEW! HiRes! "Tumaiel"  Napoleon's arty againts Russians Ceasar troop: Oil - Canvas
above: NEW pic: NoHigher! HuDF's D-20 in direct firing.
above: NEW pic! OP-4M direct gunsight - közvetlen optikai irányzék: objective tube - objektív-cső, 2. reticle's bore's angle sight adjusment - irányzékskála állító markolatcsavar, 3. reticle lateral adjusment screw - szálkereszt oldaliránybeszabályzó csavar, 4-5. reticle lateral adjusment knob for due crosswind correction szálkereszt oldalhelyesbítés markolatcsavar a széleltérítéshez, 6. reticle vertical adjusment, illuminator optical connect for reticle - magassági beszabályozó csavar, szálkereszt megvilágítás optikai csatlakozó, 7. head rest - homloktámasz




above five photos; New pics! HiRes! Juci'bacsi's photo collection OP-4M directional sight (ОП-4М оптического Прицел) - Opticheskogo Pricel for D-20.
above: NEW pic! HiRes! Juci'bacsi's scanned collection

above: New! HiRes! Juci'bacsi's photos about predecessor of OP-4M the OP-2-7  D-44 85 mm (Div. gun - AT gun)  ho. á. (pct.á.) közvetlen irányzék

above: NEW+! NoHigher! 18+ "Gunnery's Girlfriend during Night Aim Exercise with OP-2-7 sight" - "Az Irányzó Barátnője éjszakai irányzógyakorlás közben." with 'Canon' photo-camera - Artisty Akt-fotó photo: 'Fashion Gone Rogue'    http://global.canon/en/index.html     http://www.canon.hu/

above: NEW! MedRes! Russian KO-60 Levelling instrument (Quadrant) for Ordnance Service
above: NEW! MedRes! Beautiful women (loader) in lingerie approaching me on the sidewalk carrying a bottle of champagne / new special ammo shell - Új speciális töltettel jön a lőszeres-töltőkezelő.

152 mm ARTILLERY AMMUNITION

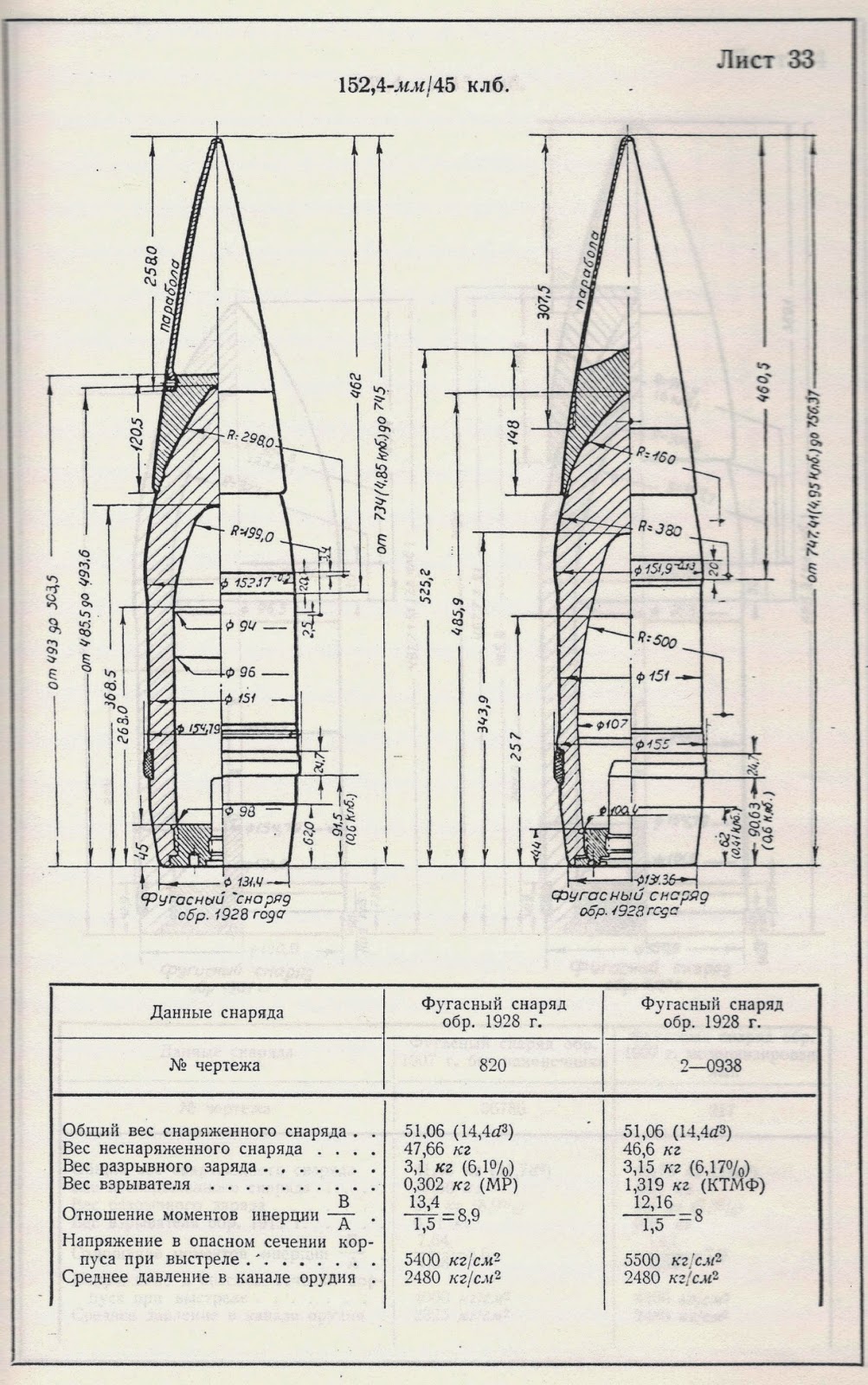

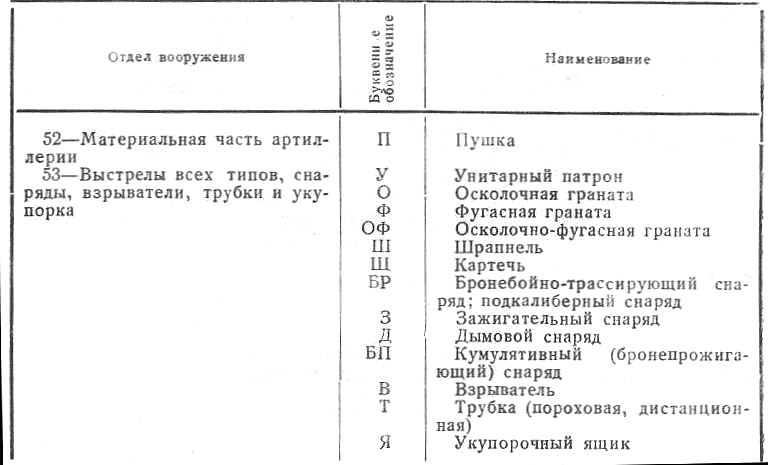

above: HiRes! 152mm howitzer shell types     below: NEW! Markings of Snaryadu
above: new! NoHigher! The best delicious taste fragmented shell-grenade The beautiful  Pineapple - A legfinomabb ízű repeszgránát a gyönyörű Ananász.
Below Two: NEW Pics ! HiRes! Juci'bacsi photos by 'Olympus' camera in 012. május Várpalota firing range exam shooting of NKE - with D-20

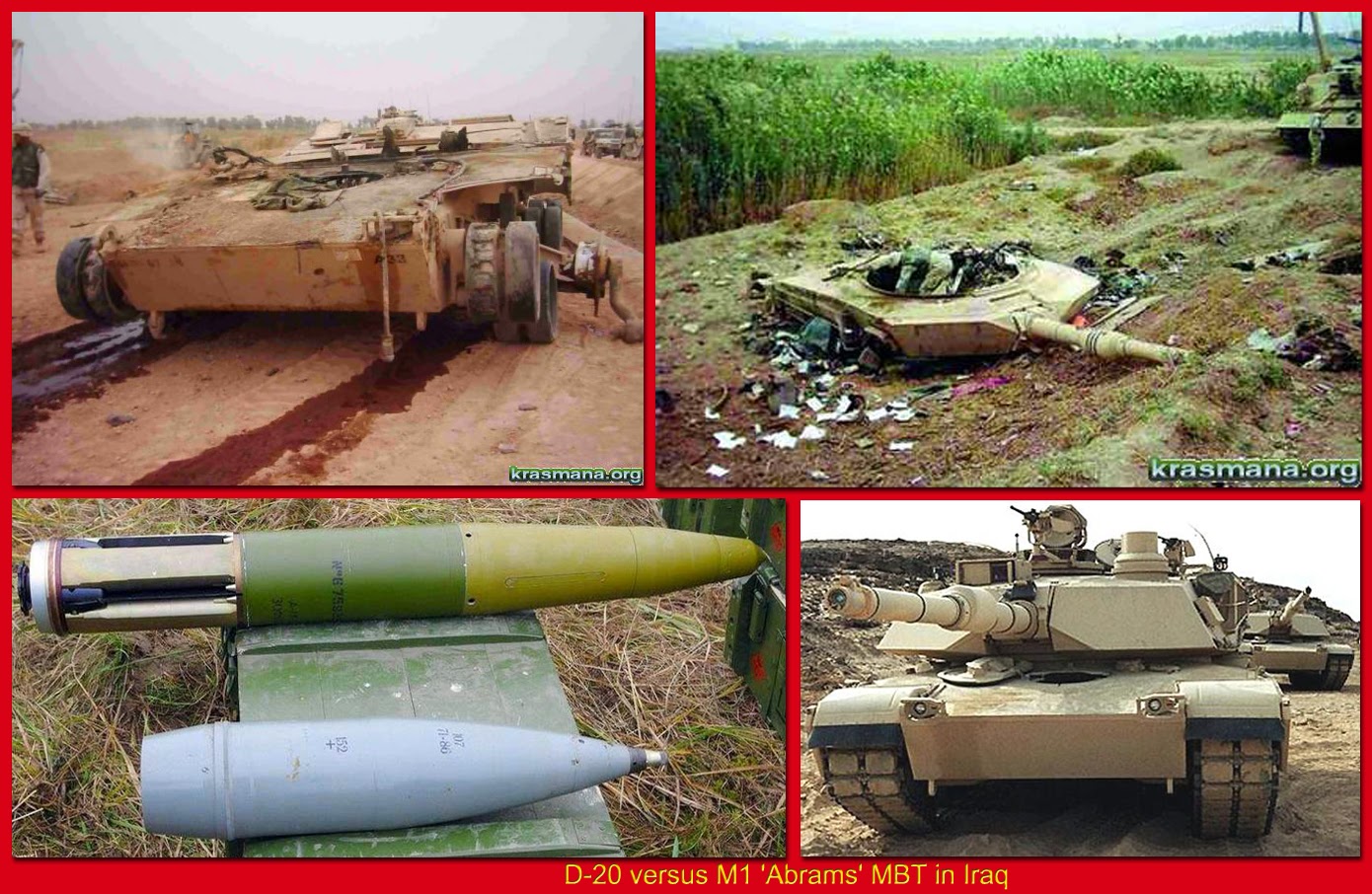

above & below: NEW Pics! HiRes! effect of the SPH 2S3 'Akacija' or D-20's 152 mm shell
source: http://www.cy-pr.com/analysis/www.krasmana.org
above: NEW pic! NoHigher! My remark; if the shell go thorough between legs the turret would'nt fly to down, only the tinned beer. - Ha a lövedék a két lába között ment volna el akkor a torony nem repült volna le  csak a konzerv sörösdoboz.  source: www.pinterest.com


above: HiRes!

above: NEW pic! NoHighersource: www.pinterest.com  Pin-Up Girl's shell: 'Mac Factor'/'Maybeline'
 above: NEW! NoHigher! WW2 may of 1940 május. British girl working in shell factory and assembling the fuses for AA-shells. - Brit lány dolgozik a lőszergyárban és légvédelmi lőszer gyújtókat szerel össze. Colorized by - Színezte: John Gulizia
above: NEW! NoHigher! WW-One  'The Guardian'
below: Right; 152mm shell, Right; divided howitzer ammunition: shell & propelling charge


GUN TYPE
HOWITZER GUN Md. 37 AND HOWITZER Md.81
TYPE OF PROJECTILE
-
CARGO
CG-540
HE-AT
CARGO
CG-540
HE-AT
CARGO
CG-540
TP
CARGO
CG-540
TP
CARGO
CG-540 ER
HE-AT -ER
PROPELLING CHARGE
-
FULL- VARIABLE
CHARGE
REDUCED
VARIABLE
CHARGE
FULL- VARIABLE
CHARGE
REDUCED
VARIABLE
CHARGE
FULL- VARIABLE
CHARGE
MAXIMUM RANGE
m
17000
13000
17000
13000
20000
MUZZLE VELOCITY
m/s
649 / 457
420 / 280
649 / 457
420 / 280
667
AVERAGE MAXIMUM PRESSURE
kgf/cm2
2350 / 900
1800 / 750
2350 / 900
1800 / 750
2450
TOTAL LENGTH
            CARTRIDGE CASE
PROJECTILE
mm
NON-COUPLED
547
857
NON-COUPLED
547
857
NON-COUPLED
547
857
NON-COUPLED
547
857
NON-COUPLED
547
843
TOTAL WEIGHT
         CARTRIDGE CASE  WITH
         PROPELLING CHARGE
PROJECTILE
kg
60.420
15.720
44.700
55.400
10.700
44.700
60.420
15.720
44.700
55.400
10.700
44.700
58.720
15.720
43.000
FUZE TYPE
-
ZETA M-138
ZETA M-138
ZETA M-138
ZETA M-138
ZETA M-138
PROPELLING CHARGE

56 GRENADE
M 85
56 GRENADE
M 85
18 GRENADE
M 89
56 GRENADE
M 89
49 GRENADE
M 85
BLASTING CHARGE

NDT 3 16 / 1
4 / 1 V/A+7 / 7
NDT 3 16 / 1
4 / 1 V/A+7 / 7
NDT 3 16 / 1
PENETRATION
mm
105
FOR GRENADES
105
FOR GRENADES

SMOKE, FLASH, NOISE
SMOKE, FLASH, NOISE
105
FOR GRENADES
AVERAGE GROUND PATTERN
m
110
FOR GRENADES
110
FOR GRENADES
100
FOR GRENADES
100
FOR GRENADES
110
FOR GRENADES

above two: New Pics! HiRes! WP & NATO Ballistic theoreticals

aboveNEWMedRes! Hungarian Miss Szász Emese fencing champion (Right) - vívóbajnok in Rio De Janeiro, Brazil - Olympiade 2016. augusztus 09. Olimpia  source: photo: MTI







above & below: NEW Pics! HiRes!

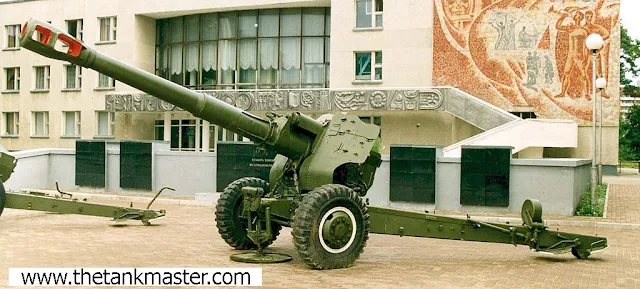

above: NEW pic! D-20 Jewell

ОПРЕДЕЛЕНИЕ и НАЗНАЧЕНИЕ
152-мм пушка-гаубица Д-20 – артиллерийское орудие, в котором сочетаются свойства пушки и гаубицы с преобладанием первых. Предназначена для ведения настильной и навесной стрельбы. По сравнению с пушкой, пушка-гаубица имеет несколько меньшую длину ствола, большие углы возвышения ствола и падения снарядов. По сравнению с гаубицей, у пушки-гаубицы большая дальность стрельбы. Пушки-гаубицы входят в состав войсковой (полевой) артиллерии. Калибр современных пушек-гаубиц 152–155-мм, масса снарядов 43–46 кг, максимальная дальность стрельбы 17–25 км.
ИСТОРИЯ
152-мм пушка-гаубица Д-20 и 122-мм пушка Д-74 создавались, как так называемый, «корпусной дуплекс». Считалось, что именно такие артиллерийские системы предоставят возможность наиболее полно решать задачи стоящие перед корпусной артиллерией, и вместе с тем снизят расходы и позволят значительно упростить их ремонт и эксплуатацию, улучшить снабженКорпусной дуплекс в составе 122-мм пушки Д-74 и 152-мм пушки-гаубицы Д-20 был спроектирован сразу после окончания Второй мировой войны в ОКБ-9 под руководством Ф. Ф. Петрова. Первый опытный образец 122-мм пушки Д-74 был изготовлен заводом № 9 в начале 1950 года и в День Советской Армии 23 февраля 1950 года впервые опробован стрельбой на заводском полигоне. В 1950 году завод № 9 изготовил моноблок 152-мм гаубицы Д-72 для наложения на лафет Д-74. В Д-72 кроме моноблока и дульного тормоза все остальные детали были использованы от Д-74, а к 1952 году корпусную гаубицу Д-72 переклассифицировали в пушку-гаубицу Д-20 (Д индекс завода, а цифра 20 по аналогии с МЛ-20 — довоенной 152-мм гаубицей-пушкой образца 1937 года. В 1953 году завод № 9 изготовил две батареи Д-74 и Д-20 для проведения войсковых испытаний, которые затянулись до 1955 года.ие запасными частями и подготовку артиллерийских расчетов.
Серийное производство дуплекса Д-74 и Д-20 было решено вести на заводе № 221 «Баррикады». На 1955 год ему был дан план 60 Д-74 и 28 Д-20. Однако завод не справился с производством и не сдал в 1955 году ни одной артсистемы. В 1956 году завод № 221 сдал 64 Д-74 и 32 Д-20. Производство дуплекса велось длительное время. Причем пушка-гаубица Д-20 оставалась в производстве дольше, чем пушка Д-74.
УСТРОЙСТВО
Длина ствола орудия — 25 калибров. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. Также, это орудие в модификации Д-22 (индекс ГРАУ — 2А33) было использовано для САУ 2С3 «Акация».
Ствол пушки-гаубицы Д-20 состоял из трубы, казенника, обоймы и дульного тормоза. Затвор вертикальный клиновой, с полуавтоматикой механического (копирного) типа. Пушка Д-74 и пушка-гаубица Д-20 имели единый лафет. Различия в деталях лафета незначительные: профиль веретена тормоза отката и диаметр передней обоймы.
Люлька представляла собой полый цилиндр с приливами, состоящий из цапфенной обоймы и передней обоймы, сваренных между собой. Тормоз отката гидравлический, веретенного типа, с пружинным компрессором, заполнен стеолом «М». Накатник гидропневматический, заполнен стеолом «М». Цилиндры тормоза отката и накатника закреплены в обойме ствола и откатываются вместе с ним.
Станины сварные, коробчатого типа. Для перекатывания орудия на короткие расстояния имелись подхоботовые катки. Торсионное подрессоривание при стрельбе с колес не выключалось. Колеса от грузового автомобиля ЯАЗ с шиной ГК 1200 х 20.
Верхний станок представлял собой отливку, закрепленную в цапфах нижнего станка.
Подъемный механизм имел один сектор, обеспечивающий угол вертикальной наводки от -5 до +63 град. Поворотный механизм винтового типа, расположен с левой стороны орудия, угол горизонтального наведения составляет 58 град.
Уравновешивающий механизм пневматический, толкающего типа, состоит из двух одинаковых колонок.
На нижнем станке закреплен поддон, который в боевом положении являлся опорой системы, колеса при этом вывешиваются.
Прицельные приспособления состояли из механического прицела С-71 с артиллерийской панорамой и прицела прямой наводки ОП-2–97 (ОП4–97, ОП4М-97, ОП4М-97К).
Д-20 стала одной из первых советских артсистем, способных вести огонь тактическими ядерными боеприпасами. Также имелся большой выбор химических боеприпасов (в настоящее время снятых с вооружения).  Усовершенствованная система метательных зарядов изменяемой мощности позволила увеличить максимальную дальность выстрела Д-20 до 17410 метров, (выстрел ВОФ-32 с осколочно-фугасным снарядом ОФ25. Вес снаряда 43,56 кг, разрывной заряд его 6,88 кг мощного взрывчатого вещества А-IX-2. Взрыватели механические РГМ-2, В-90 и радиовзрыватель АР-5. При полном заряде начальная скорость 655 м/с, а максимальная дальность 17410 м. Минимальная дальность стрельбы на 6м заряде — 4600 м.) а применение активно-реактивного снаряда позволило довести дальность стрельбы до 24000 метров. Кроме того, в боекомплект Д-20, а также ряда других 152-мм артсистем входит корректируемый (управляемый) снаряд «Сантиметр». Индекс комплекса «Сантиметр» 2К24, а самого снаряда — ЗОФ38. Вес снаряда 49,5 кг, тротиловый эквивалент ВВ — 8,5 кг. Дальность стрельбы от 2 до 12 км. В состав комплекса входит лазерный целеуказатель дальномер (ЛЦД), который располагается на дистанции от 0,2 до 5 км от цели. Перед выстрелом ЛЦД наводится на цель. Синхронно с выстрелом на ЛЦД подается сигнал оповещения. Когда снаряд выходит на конечный участок баллистической траектории, включается лазерная подсветка цели. Причем, при выстреле прямой наводкой время подсвета ограничено одной секундой, а при навесной стрельбе — тремя секундами. Это сделано, чтобы противник не сумел поставить помеху и засечь источник излучения.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр, мм: 152,4
Вес в боевом положении, кг: 5650
Длина в боевом положении, мм 8630
Ширина, мм 2400
Высота по щиту, мм 2000
Длина, мм: 8690
Длина ствола с дульным тормозом, мм: 5195
Длина ствола с дульным тормозом, калибров: 34,2
Клиренс, мм: 380
Угол ГН, град: 58
Угол ВН, град: -5; +63
Максимальная дальность стрельбы, м: 17410 (ОФС)
Максимальная дальность стрельбы, м: 24000 (АРС)
Бронепробиваемость при стрельбе бронебойно-трассирующим тупоголовым снарядом БР-540Б (заряд специальный, начальная скорость 600м/сек, взрыватель ДБР, дальность прямого выстрела 860м при высоте цели 2,7м).
Дальность стрельбы — 500м, 1000м, 1500м, 2000м
- толщина пробиваемой брони при углах встречи 90град — 130мм, 120мм, 115мм, 105мм
- толщина пробиваемой брони при углах встречи 60град — 105мм, 100мм, 95мм, 85мм
Прицел: ПГ-1М и ОП-4М
Скорострельность, выстр/мин: 5-6
Скорость буксирования по шоссе, км/час 60
Скорость буксирования по бездорожью, км/час 15
Расчёт: 8
В настоящее время пушка-гаубица Д-20 состоит на вооружении стран СНГ, Китая, Афганистана, Алжира, Египета, Венгрии, Никарагуа, Индии, Анголы, Эфиопии и т.д. Причем, судя по всему ее воинская служба закончится еще не скоро. В 2003 г. ОАО «Мотовилихинские заводы» освоило и осуществляет по настоящее время капитальный ремонт Д-20, а также выпуск его командных узлов и деталей. В процессе капитального ремонта конструкторами ОАО «Мотовилихинские заводы» произведена и защищена огневыми испытаниями модернизация Д-20, повышающая эксплуатационные характеристики домкратов изделия, а также надежность работы систем и механизмов затворной группы.
Д-20М «Хитин» (Индекс ГАУ — 52-П-546М) — модернизированный вариант оснащённый автоматическим досылателем увеличивающим скорострельность до 7-8 выстр./мин. Модернизация выполнена ЦКБ «Титан». Предлагается на экспорт.

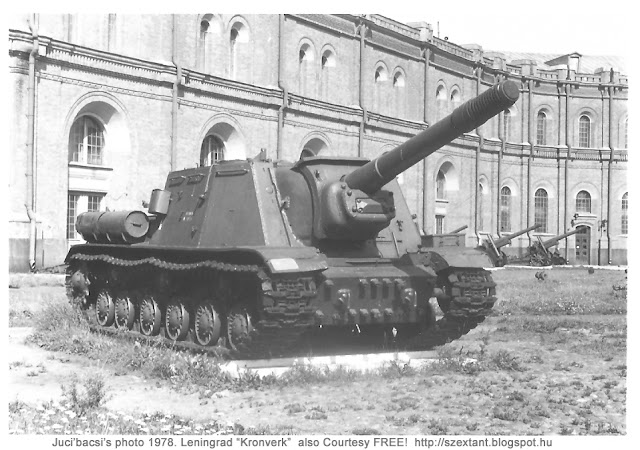

aboveHiRes!  Left: In 'Kronverk' at St. Petersburg   Right: Magyar Honvéd
above: MedRes! The gun fully repair at Central Workshop - a löveg Központi Javitóműhelybeli HM "Currus" ZRt. - Gödöllő felújítása. http://www.currus.hu/hadiipari-javitas.html   below: NEW! Hu. D-20
NEW! HiRes! above: Juci'bacsi's 'Olympus' "Camedia" photo. "Bevetési Irány-2010" Gyakorlat - Direction of Mission-2010" Exercise at Várpalota firing range in Hajmáskér '"0"-Point' sector exhibition for PR & Press in autumn.
below: Hu. Kiss Zoltán Hungarian Tradition Keeper's self made metallica D-20 Scale=M1:10


above: NEW: M7 barrel outer diameter  checking with micrometer on lathe at USA weapon factory in WW-two. - Mikrométeres mérés csőesztergálás közben.








above: Juci'bacsi's scanned collection: MedRes! NEW Pics! Löveg Technikai Javítási Táblázatok - Jegyzőkönyvek még az MN időszakbeli készletemből.
Тактико-технические характеристики
Д 20
  Калибр, мм
  152
  Масса походная, кг
  5700
  Масса боевая, кг
  5650
  Длина в походном положени, м
   8,1
  Ширина, м
   2,35
  Высота, м
   2,52
  Угол вертикалого наведения, град.
  -5°... +65°
  Угол горизонтального наведения, град.
  58° на станине
  Максимаьная дальность стрельбы, м
  17100 - фугасно -   осколочным снарядом
  24000 - снарядом с ракетным   двигателем

above: graphics HiRes!
above: NEW pic: HiRes! organisation diagram of HDF (Hungarian Home-Defence Forces)  wiki

aboveNEWJuci'bácsi's new artwork: Courtesy FREE! HiRes! Historical Military Mapping/chart - Mint hiánypótló mű.

Map of the peace-time Organisation of the Hu.PA (MN) & Border Guard (Hőr.)-littlebit -basicaly Army/Lan Forces- early 1980's in Warsaw Pact's era (WP). Where served the D-20s. - A Magyar Néphadsereg (MN) és a Határőrség (Hőr.)-kevésbé béke szervezete -alapvetően a Szárazföldi- a Varsói Szerződés (VSz) idejében az 1980-as évek elején. Ahol a D-20-sok szolgáltak. Remark: without HAD (Homeland Air Defence Missile battalions and storages due little space. Marked with authenic MN-WP symbols.  Megjegyzés: A Honi Légvédelmi rakétaosztályok és Raktárbázisok nélkül a kevés hely miatt. Jelölések az akkori MN törzsszolgálati utasítás szerint.

The D-20s served essential at mech.inf & arm. division's directly Arty. regiments: MN: Cegléd: 22nd arty.rgt., Marcali 44th arty bde., Pécs 101st. arty.rgt.

A D-20-asok alapvetően a Gl./Hk. hadtest/hadosztály közvetlen táb. tü. ezredeinél voltak rendszerben.
above & below: NEW! NoHigher! Hu. text pics: MH Structure & organisation in 1993., 1994-
 above & below: NEW Pics! HiRes! Juci'bacsi's photos by Olympus camera: - Hungarian NKE 'Zrínyi' Exam Fire Shooting may of 2012 at Várpalota Shooting range. The leader was, arty. Col. Dr. (PhD) Sándor FELHÁZI leader of chair of  NKE (Institut of  National Administrative Serve - Nemzeti Közszolgálati Egyetem) Institut's subdivision of Combat Support department below, left: the observer secirity building "Tribün"

above: NEW pic: by ret. pz. maj. Paul "Tanky" Zsolt also Shooting Examination 2012.
 above: New! Juci'bacsi's original scanned collection. HiRes! Group photo - Memorial Leaf of graduated field artillery class 541st platoon of name of  Kossuth Lajos Army Officers College (~ Katonai Főiskola  KLKF) at Szentendre in 1977.
 NEW++! MedRes! KLKF Szentendre college: 514th. "Old Rats" miss. & f.arty. student platoon - 514-es "Öreg Patkányok" rak és táb.tü.hallgatói szakasza IV szem. 1976. as Warrant officers (WO) zászlósokként (zls.); above: from Left: Mészáros "Ló"-"Horse" Károly/Charles, Somogyi "Zsiguli" Zsigmond, Sajti "Sajtos" László/Leslie,  far Right: Juhász "Juci"-"Juliet" János/John, Hamzi Kálmán, Pongor "Pongi" János.    below: from Left: Mészáros Károly, standing: Buti Lajos/Louis, Hamzi Kálmán, Szakács "Kobra"-"Cobra" Gyula, Pongor János, -squating: Böszörményi "Böszi" Zoltán, Juhász "Juci" János, Szabó "Csonti"-"Bone" József. 1976.
above: NEW! NoHigher! field arty Juhász "Juci"-Juliet" János zls.-WO in KLKF 1977.

above: New! NoHigher! "Cameron Diaz Hollywoodi tüzérguru ellenőrzi a hallgatói névsort." - A volt Tüzértanszéki Titkárnőnk Rózsi majdnem ilyen jól nézett ki akit a "Trisó" el is vett feleségül.

above: new! NoHigher!"Minthogyha a kettes töltettel erre hasonlított volna munka közben".
above: new!! HiResBig! Szt. Borbála Napon 2010 környékén. In Memoriam! Mr. Pintér József  Kecel Ipari Művek "Pintér"-Művek - Egyéni Cég vezérigazgatójának a Magyar Tüzérség 1-ső fő-tiszteletbeli főtüzérének aki a HM-HIM haditechnikai Parkot létrehozta, fejlesztette és üzemeltette. - St. Barbara
below: Nowadays 2010 cca. Day of Saint Barbara at 'Zrínyi Miklós' National Defense University
above: NEW! NoHigher! "Day of Barbara" at Tata MH 25th "Klapka György" mech.inf.rgt.
above: NEW! Baseball Preparation for Award
 above & below: NEW Pics! Initiation of Real Artillery Members at ZMNE by leader of chair of Fire Support (Arty) Dr. (PhD.) Col. Felházi Sándor arty. expert. source: www.honvedelem.hu


above: new! "Az új tanszékvezető (Jesse Jane) lehet, hogy már Baseball ütő formájú töltőfával fogja avatni az ifjú tüzéreket. Ezt beszélték meg a tüzér frizőrös titkárnővel. ja és edzettek rá egy kis BaseBall-al"

above: NEW! MedRes! Sarah Michelle Gellar - Ballisztikus Töltőmester az avatáshoz felkészülve

above: New Pics! In past tense St. Barbara Múltbéli Szent-Borbála (Juci'bacsi's added painting) & Modern Szt. Barbara - St. Barbara by Palvin Barbara in Hungarian hussar style coat. She is word famous Hungarian fashion & photomodel at 'Victoria Secret's' studio.

above: NEW! NoHigher! St. Barbara nowadays as #Katy #Perry 'Grammy' awarded pop-singer   below: NEW+! Russian arty badges.



above: NEW! MedRes! Juci'bacsi's coll from 1973: Text of Arty song -Hu. text: Tüzérdal és ~Induló
 above & below: NEW! MedRes! Waterfire gun control - Vízlövéses lövegellenőrzés  facebook


above: NEW! NoHigher! This is an Other system fluid shoot - Ez egy másik fajta folyadéklövés. -
With #Champagne -
#Pezsgővel

above: NEW! NoHigher! Philip Parker'-"Decathlon" chronometer  stopwatch with Tachymeter & Telemeter dial for arty firing task.

HuDF Tata MH 1. "Klapka György" Lövész dd. Arty. battery Observer point with Laser Rangefinder and right MOTAS-10 LASER Rf., PAB-2M arety bussol.
http://szextant.blogspot.hu/2014/04/pab-2-artillery-bussol-2m-periszkopos.html
http://sis.gportal.hu/gindex.php?pg=27964079
http://www.origo.hu/techbazis/20140801--milyen-nehezfegyvereik-vannak-az-ukran-szakadaroknak.html
above: NEW pic: Panoramic photo to Hajmáskér-'0-point' sector of Várpalota Exercise - Fire Range from Bakony 'Papod' 420 m top vieving tower. Backround thelake-Balaton far right Tihany-peninsula.
above: NEW! HiRes! Former own Helicopter Navigation Map 1:200,000 about Szentkirályszabadja LHSA MCTR and "Várpalota" Fire Range as a "Danger" Aerospace. - A repülőtér és a Váralotai Lőtér mint "Veszélyes' Légtér.

aboveNew Pic!  HiRes! Firing Range - Várpalotai Lőtér - Gyakorlótér
above & below: NEW Pics! Artwork of Juci'bacsi's "Air Art Grafika" for 70th Anniversary HuAF Air Show and European AF's Chief of Staffs' meet at Kecskemét (LHKE) Hu AFB 15 august in 'Gripen' hangar. HiRes! The molinos had been showing the HuAF sekvential history wit Hungarian landscape backround with wide angle (170 fok) panoramic photos. Three photos Juci'bacsi's Photo-PC artwork: 1st. Aszófő, 2nd. Várpalota-Hajmáskér Firing-Range (opposit view to top photo)  and 3rd. Mountain chain of lake-Velencei near the Székesfehérvár town.
below: NEW pic: Opening of Szolnok (LHSN) Aviation Museum 2010. Profile ret. avn. eng. Lt. Col. NAGY András (former avionics / EMO engineer) director of  museum, front face avn. Brig. Gen. Lamos "Vili" Imre cmdr. of  MH 86. Helicopter Base and regiment & Szolnok garrison gold. winged 1st. class Pilot. The backrund part of molino was the Veszprém-Gyulafirátót - Hajmáskér "Zero point' sector of Firing Range (Juci'bacsi photos)
above: NEW pic: The molino in 'Gripen' hangar.
above: New! MedRes! Russian Arty Shooting-Fire-Control simulator-game surface from ret. arty. Lt. Col. Béla 'Artybird' SALGÓ
http://deti.mil.by/flash/?id=2
Subject: Hu. text: Tűzfeladatok gyerekeknek és nyugállományú tüzértiszteknek
Az irányszöget (fokokban) a lövegcsőre tett kurzorral (fehér kezecske) a bal gomb egyidejű nyomva tartásával lehet beállítani (a lövegcső oldalban forgatható). A beállítás után az értéket jegyezd meg!
A távolságot a körívek segítségével kell leolvasni méterben. Az interpolált értéket jegyezd meg!
Ezután a "Lőtáblázat" (Таблицы) gombra kell kattintani a bal egérgombbal. A táblázat baloldali oszlopából ki kell venni a leolvasott irányszög alapján a vonásértéket és be kell írni az adatterminál felső mezejébe.
Ugyanígy kell eljárni a lőtábla jobb oldati oszlopában a lőtávolságnak megfelelő irányzék kikeresésénél is. Az eredményt a terminál alső adatmezőjébe kell begépelni.
Az adatok bevitele után; Továbbítás ( Передать) gomb megnyomásával juttatjuk el a lőelemeket a TÁS-ba. A TÁS (Tüzelőállás) terminálon megjelenő adatokat az oldal,- és magassági irányzó kézi kerekek segítségével állítjuk be. (a beállítás a bal egérgomb lenyomott állapotában történik. (A művelet finombeállítása elég véletlenszerű.) Az irányzás után a piros (Выстрел) gomb megnyomásával lőhetünk.
Értékelés:
Kiváló - első lövés megsemmisíti a célt
Jó - második-harmadik lövés megsemmisíti a célt
Megfelelő - negyedik lövés megsemmisíti a célt
Jó szórakozást!
"Arty'Béla-Csóka" - Atomnaja Artillérija
above: NEW! HiRes! anno Miss. Pataki Ágnes (Nowadays film-producer) Hu. supermodel before the Hu. HuMoD - HM HIM Museum of Military History - Hadtörténeti Múzeum előtt on the cover of Hu. fashion magazin "This is fashion" early 1980's.  source: facebook.com 'Manökenek (a 80-as évekből) csoport

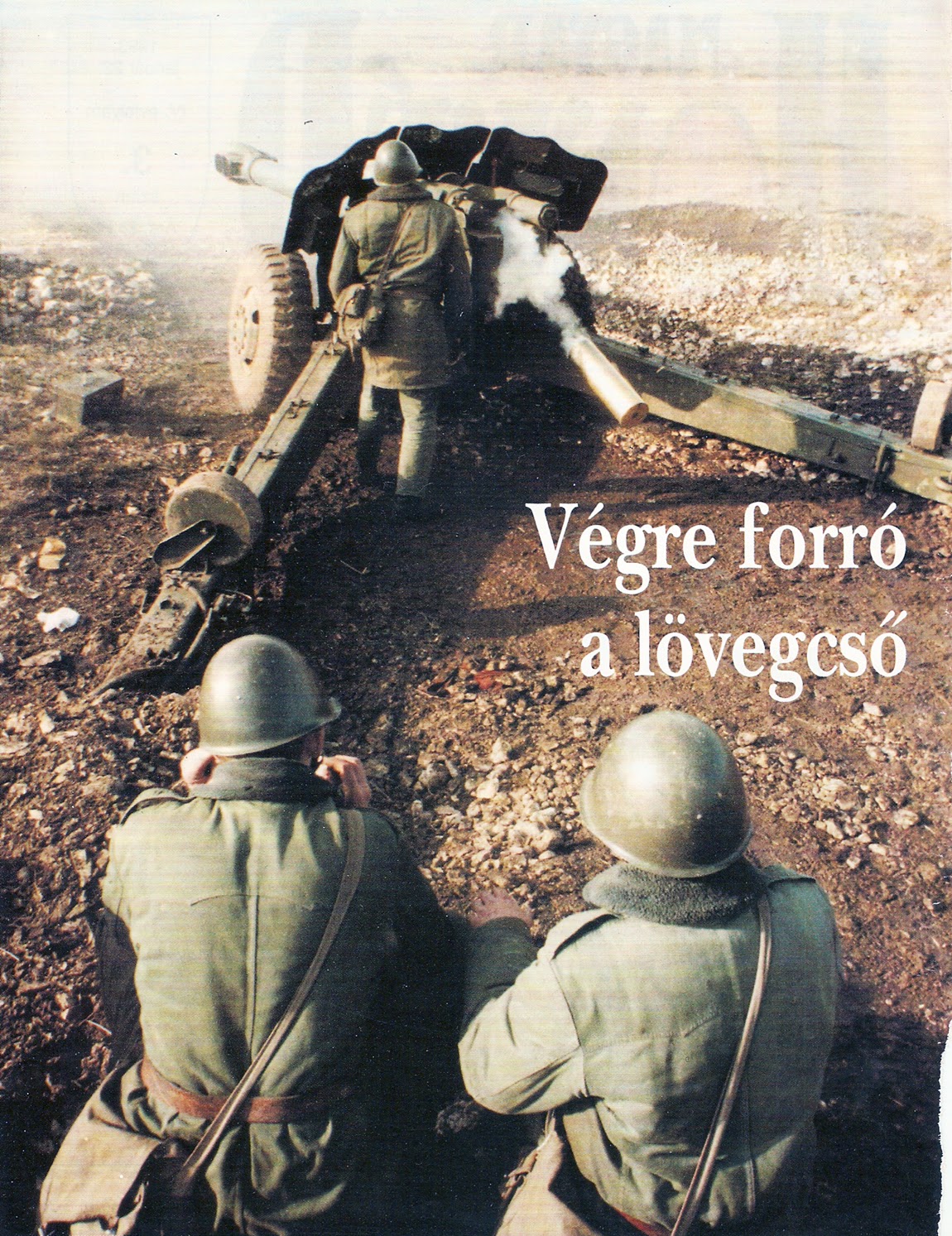

above NEW! MedRes! "Hungarian artillery till 100 years" - "Maximal fire power" D-20 'Magyar Honvéd' 2013.juni-XXIV.évf. 6.sz.
  FIN!

No comments:

Post a Comment
