159.) PT-76 Amphibious Light (Swimming) Tank LAT, 1956-os Forradalom és Szabadságharc Szovjet páncélosai: III. rész - 1956's Hungarian Revolution's Soviet armors: 3nd part: ПТ-76 (Объект 740) советский лёгкий плавающий танк. - BTR-50PU, 2K6-2P16 "Luna" 'Frog-3', ASU-85

PT-76 Plavayushiy Tank - Amhibious Tank - ПТ-76 (Объект 740) — советский лёгкий плавающий танк. - UHK - Úszó HarcKocsi (Wikipedia)

Uploaded to-107%!-13.06.2017.-Regulated+++++++
above: Juci'bacsi's scanned collection about former box of made in GDR PT-76 flywheel plastic model.
above: Artwork about PT-76 in Czechoslovakiei Prague 1968's Soviet  invasion.   below: NoHi!

Советские танки в Будапеште В ноябре 1956 года советские войска подавили венгерское народное восстание. В рамках операции «Вихрь» со стороны СССР участвовали более 15 та

above: Hungarian Revolution 1956. Október 23. - in November front of Soviet Embassy on Andrássy alley; from left: Soviet Red Army's PT-76, T-34, IS-3.   below: The site of photo on Google Earth.


IS-3 -1956-II.: http://szextant.blogspot.hu/2015/04/158-isz-3-js-3-iszu-152-1956-os.html
T-34 -1956-I.: http://szextant.blogspot.hu/2015/04/156-t-34-1956-os-forradalom-es.html
 above: PT-76 in Budapest 1956.  below: PT-76 31. october 1956 in Budapest on 'Nagykörút' - 'Bigring'
MN harcjárművek mennyisége 1956 október:  source: forum.index.hu
451db T-34/85
68db ISZ-2
32db ISZU-122SZ
136db SZU-76
szovjet veszteség:
22db T-34/85
3db T-54
1db ISZ-3
1db ISZU-152
1db SZU-100
1db SZU-76M

aboveNEWHiRes! Aerial photo from HuAF Mi-8T: Photographer AVIATOR - International Magazine chief Editor; Leslie Angyal László Samuel;over Budapest -Parlament - Danube-river HQFE=2000 m occasion of Celebration of August 20th Air & Water Parade's parajumping section 1980's. captain Ecsédi András eje. szds. MH.86th Szolnok-LHSN HB boss of  An-26 cargo sqn's Para Service & member of HPA para-sport team - An-26 szre. szd. eje. szolg. főnök és MN eje. válogatott tag.  Ugrás Budapest - Országház felett az 1980-as években az Augusztus 20-i Légi és Viziparádé alkalmával. source: www.facebook.com

above: NEW! Family coll; My Father's photo by FED-2 24 x 36 camera. MedRes! Military parade 04. april 1980. at Budapest, Dózsa György út-street beside City-park. - Dísszemle a városliget mellett. PT-76s platoon opposit tribune. also Courtesy FREE!
above: MedRes! Budapest "Nagykörút" - "Erzsébet-körút"
above: MedRes! Soviet Budapest Map - Будапешт

above: Soviet PT-76 in T-54's armor coloumn in november of 1956 at Budapest's streets.
above: Tank comparison chart     below: NEW! MedRes! Opposit forces of  plate 'Golan' fennsíkon

aboveNEWHiRes! Mod-1 Created by Juci'bácsi's. The Divide Diagram of Combat Armors - Harci Páncélosok, Harcjárművek felosztása harc-tech. rendszer-blokkséma   also Courtesy FREE!

Ra. text: ПТ-76 (Объект 740) — советский лёгкий плавающий танк. Принят на вооружение в 1951 году. За время серийного производства, с 1951 по 1967 год, неоднократно модернизировался, всего было выпущено 3039 ПТ-76, а также ряд машин на его базе. Танк состоял на вооружении Советской Армии, однако впоследствии был в основном заменён БМП. Тем не менее, до 100 танков этого типа по состоянию на 2004 год состояло на вооружении вооружённых сил России. Около 2000 ПТ-76 были поставлены на экспорт, в ряд стран, в некоторых из которых он послужил основой для выпуска собственных модернизированных версий. По состоянию на начало 2008 года, всё ещё остаётся на вооружении в ряде стран.
https://ru.wikipedia.org/wiki/%D0%9F%D0%A2-76

The PT-76 is a Soviet amphibious light tank which was introduced in the early 1950s and soon became the standard reconnaissance tank of the Soviet Army and the other Warsaw Pact armed forces. It was widely exported to other friendly states, like India, Iraq, Syria, North Korea and North Vietnam. Overall, some 25 countries used the PT-76. The tank's full name is Swimming Tank–76 (Плавающий Танк, Plavayushchiy Tank, or ПТ-76). 76 stands for the caliber of the main armament: the 76.2 mm D-56T series rifled tank gun.
The PT-76 is used in the reconnaissance and fire-support roles. Its chassis served as the basis for a number of other vehicle designs, many of them amphibious, including the BTR-50 armored personnel carrier, the ZSU-23-4 self-propelled antiaircraft gun, the ASU-85 airborne self-propelled gun and the 2K12 Kub anti-aircraft missile launch vehicle.
https://en.wikipedia.org/wiki/PT-76

Hu. text: A PT–76 (oroszul: ПТ – плавающий танк, magyar átírásban: plavajuscsij tank, magyarul: úszó harckocsi, a 76-os szám a beépített ágyú űrméretére utal) a Szovjetunióban az 1950-es évek elején kifejlesztett és hadrendbe állított úszó harckocsi, melyet felderítésre és tűztámogatásra alkalmaztak. Nagy mennyiségben gyártották, a Szovjetunión és a Varsói Szerződés tagállamain kívül számos más országban is elterjedt volt. A Szovjet Hadseregben 1951-ben rendszeresítették. A Magyar Néphadsereg is szolgálatba állította. A Volgográdi Traktorgyár (VTZ) és a leningrádi Kirov Gyár (LKZ) gyártotta 1953–1969 között. A páncéltestet alapul véve több más harcjárművet alakítottak ki belőle, így a PT–os alváza szolgált alapul a BTR–50 páncélozott szállító járműnek, az ASZU–85 légideszant harcjárműnek és az MT–LB könnyű páncélozott vontatónak. Több rendszeresítő országban a harckocsin alapuló saját változatot fejlesztettek ki.
Fejlesztő ország  Szovjetunió
Harctéri alkalmazás
Gyártási darabszám több mint 3000
Általános tulajdonságok
Személyzet 3 fő
Hosszúság 7,625 m
Szélesség 3,14 m
Magasság 2,195 m
Tömeg 5,3
Páncélzat és fegyverzet
Páncélzat 6–15 mm
Elsődleges fegyverzet 1 darab 76,2 mm-es D–56T típusú huzagolt csövű harckocsiágyú
Másodlagos fegyverzet 1 darab 7,62 mm-es SZGMT géppuska (lövegcsővel párhuzamosítva)
Műszaki adatok
Motor V–6 dízelmotor
Teljesítmény 240 LE
Felfüggesztés torziós rugók
Sebesség 44 km/h (műúton) km/h
Hatótávolság 240–260 km km
TypeAmphibious Light tank
Place of originSoviet Union
Service history
In service16 August 1951 – present
Production history
DesignerN. Shashmurin and Zh.Y. Kotin
Designed1949–1951
ManufacturerVTZKirov Factory
Produced1951–1969
Number builtAround 12,000[1]
Specifications (PT-76 model 1)
Weight14.6 tonnes
Length7.63 m (gun forward)
6.91 m (hull)
Width3.15 m
Height2.325 m
Crew3 (driver, commander/gunner,loader)

Armour20 mm
Main
armament
76.2 mm D-56T rifled tank gun (40 rds.)
Secondary
armament
7.62 mm SGMT coax machine gun (1,000 rds.)
EngineV-6 Type diesel,
straight-six engine
240 hp (176 kW)
Power/weight16.4 hp/tonne
Suspensiontorsion-bar
Ground clearance370 mm
Fuel capacity250 l
Operational
range
370–400 km, 480–510 km with external fuel
Speed44 km/h (27 mph), 10.2 km/h (6.3 mph) swimming

Előzmények

Hu. text: A második világháború előtti években a Szovjetunió rendelkezett a legnagyobb úszóharckocsi-parkkal (T–37A, T–38, T–40). Ezek a második világháború kitörésekor azonban már elavultnak számítottak, többségük pedig a háborúban elpusztult. A Szovjet Hadsereg rendelkezett ugyan úszó szállítójárművekkel, ám a tűztámogatásra is képes úszó harcjárműveket csak a háborút túlélt elavult úszó harckocsik jelentették. Az európai hadszíntér földrajzi sajátossága, a vizekkel erősen tagolt felszín miatt az 1940-es évek végére egyre erősebb igény mutatkozott a Szovjetunióban az úszóképes harcjárművek iránt. Különösen szükségessé tette ezt az a körülmény, hogy az erősödő hidegháború egyik fő hadszínterének a közép-európai térség ígérkezett.
Az úszó harckocsi kifejlesztésére tett első próbálkozás közvetlenül a második világháború után történt. 1946-ban a 112. sz. Krasznoje Szormovo gyárat bízták meg egy úszó harckocsi és egy úszóképes páncélozott szállító jármű kifejlesztésére. A Krasznoje Szormovo ugyan hajógyár volt, de a háború alatt harckocsikat is gyártottak ott, így a harcjárművekkel kapcsolatos gyártási tapasztalata is volt. Az R–39 és R–40 jelzésű járművek tervezése 1946-ban kezdődött el, a prototípusok pedig 1948-ra készültek el. A járművek a vízben kiereszthető hajócsavarral közlekedtek, a kormányzásra pedig hagyományos kormánylapát szolgált. A harcjárművek az elvégzett tesztek alapján igen rossz teljesítményt mutattak. A járművek a háború előtti úszó harckocsik és harcjárművek képességeit nem haladták meg. Gyenge volt a páncélzatuk, rossz volt a vízben a stabilitásuk, alacsony a sebességük. Az R–39 harckocsi ráadásul a próbák során egy alkalommal elsüllyedt. A sikertelenségek hatására a Krasznoje Szormovo gyárban felhagytak az úszó harcjárművek fejlesztésével, ráadásul az úszó harckocsik programját kitüntetett figyelemmel kísérő Sztálin elégedetlensége nyomán felelősségre vonásra is sor került, leváltották a gyár igazgatóját és a főkonstruktőrt). http://hu.wikipedia.org/wiki/PT%E2%80%9376
above: MedRes! Head of Design bureau: Kothin Jozhef Yakovlevich
above: NoHigher! Schedule of Development of  PT-76   below: MedRes!
above: NoHigher! Hungarian Army's "Open Day" late 1970's.  from left: PT-76, D-442 FUG (Felderítő Úszó Gépkocsi - Recon Amfybian Vehicle), D-944 PSzH-I. (Páncélozott Szállító Harcjármű - Armored Personnel Carrier)
above: NEW! NoHigher! Mil Mi-4 carries the Liasion task to "Ural" M72, BRDM-2, PT-76
Helicopter Rotor-Control: http://szextant.blogspot.hu/2014/03/51-helicopter-rotors-control-detail.html

above: NoHigher! PT-76 without muzzle-brake of gun.  below: MedRes! Left: Large! Juci'bacsi's collection: Hungarian Military technics Review

above: MedRes! pics in mix.  Top Right: "Aist" Troop Carrier - Air Cushion Vehicle

above: Left: MedRes! Killed Vietnamise Army's PT-76.  below: MedRes!1973 "Yom Kippur" War in 'Golan'-plate. Killed by side impact and abandoned Egypt PT-76

 above: HiRes! five view linedrawing of PT-76   below: Left: MedRes! Hull  Right: MedRes!

above: Large! MedRes! mix-pics

above: Left: MedRes!. The ammo places   RightNoHigher!   Top: Watching sectors through periscopes   below: NoHigher! Periscopes.

Turret - Torony: above:  Left: MedRes!   below: MedRes! The D–56T 76,2 mm gun
above: NoHigher! Turret paralell coaxial Machine Gun SzGMT 7,62 mm

above: MedRes! Armament: Left: Gun stabilizer  Right: Gun horizontal and elevation mechanism

above: Left: MedRes! Turret fan on rear - Toronyventillátor hátul   Right: R-123 cmdr. radio

above: NoHigher!  Top two: Kinematic scheme of  drive.    bottom: PT-76M driver seat and MedRes! place

above pair: NEW! NoHigher! Driver position of developed plan.

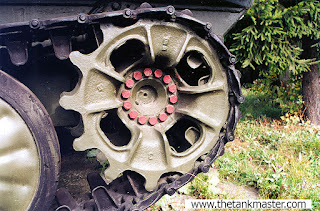

Suspension: above: NoHigher!    below two: HiRes! Roadwheel torsion suspension.

Water propulsion: above: NoHigher! skeetch of water-jet propulsion system   below: MedRes!  Right: from 'Hungarian Haditechnikai Szemle' - a Vízsugárhajtómű

NEW! above Two  below: MedRes! Professional and Beautiful cutaway/cross-section artwork

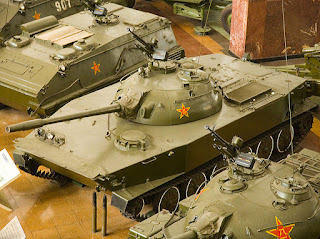

above: MedRes! PT-76 marking to Czechoslovakien Invasion 1968.  bottom: Typ-63 Chinese made mixed amphybious tank with PT-76's hull and T-54's turret at Vietnamese National Army (VNA)  bottom: NEW! NoHigher!.
below: Vietnam  battle

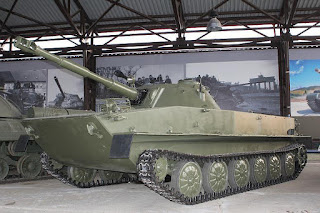

above: MedRes! PT-76 in the Kiev National Museum of the Great Patriotic War - Nagy Honvédő Háború múzeuma

above: MedRes!   below: Large!MedRes! Old photos about Polish Marine PT-76

above: A Polish PT-76 amphibious light tank coming out of the water during an amphibious exercise. Note the two flat additional external fuel tanks at the rear corners of the hull.  BottomSwimming Polish PT-76s

above: MedRes!

above: MedRes! The holes of Water-Jet propulsion     below: NEW! NoHigher!

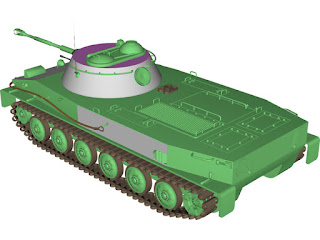

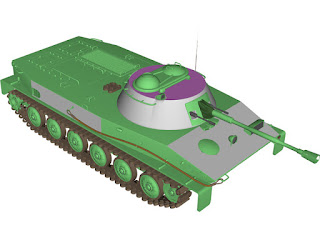

above: NoHigher! Model: Andrey Alekseev

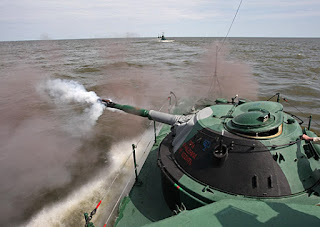

below: Left: HiRes! Russian Naval Infantryman   Right: NoHigher! Warship Onboard PT-76 turret.

above: NEW! NoHigher! North Korean president: Kim Yong Un in PT-76 driver hatch. Reuters

above: NEW! MedRes! Tankkiller SzAU-PT-??76?? Experimental SPG

above: Left: MedRes! Yugoslavian or Serbian   Right: HiRes! Modernised PT ZSU 57 mm
Below: PT-76 Models / Maquettes

above: Left: MedRes! Marine Infantry Scale: 1:35   Right: MedRes! Cechoslovakiei 1968 invasion marked. Metal model made in GDR Scale=1:100 (I had got it)
 above & below: LargeMedRes!

above: NoHigher! GDR made plastic flywheel toys  Right: (I had got it) Scale=? 1:35 (The initial pics of post from this box)

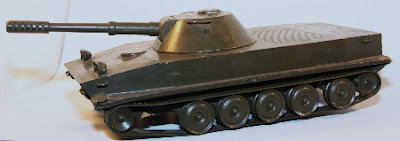

 NEW! NoHigher! Metal models/maquettes - fém-makettek: above: GDR made, scale: 1:87 H0  (I have got it very nice & BRDM-1 PTURSz & AD-Missile SA-1 "Volhov" on ZiL-157 truck)   below: scale:??
above: MedRes! Sheet of paper model.
above: NEW! NoHigher! DDR NVA's PT-76 RC model; above: in International Warculture and Military Festival Hu. Kunszállás 2017. june 9-11. Nemzetközi Hadikultúra és Military Fesztivál -on: "Egy újabb vendég a HMFEST-en! PT-76 az úszó harckocsi!"  source: www.hmfest.hu
above: NEW! MedRes! Developed PT or BMP-0
  NEWaboveMedRes! AU-220M turret with 57 mm cannon    below: NoHigher! cutaway
above: NEW! NoHigher! SzAU-220M

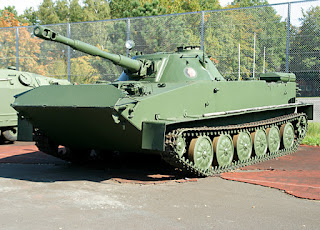

 NEW! Developing of PT-76: above: MedRes!   below: MedRes! PT-76B, BMP & BMD, BTR-90
above: HiRes! Fantasy Artwork: Attack to 3D Radar Station.
aboveNEWMedRes! Juci'bacsi retro slide-dia (ORWO) collection from late 1970's: BMP-1
Coming soon - Continue! add this post BTR-50 & 2P16 "Luna" - NATO code: "Frog-3", ASU-85

Amphibienfahrzeuge on PT

above: NEW! MedRes! Juci'bacsi retro slide-dia (ORWO) collection from late 1970's at Kiskunhalas by KW (VEB Kamera Werke/PENTACON) "Practica" FX 2. with 'Pentacon' repro/macro photo stand.

below: 2К6 Луна 2K6 - 2P16 "Luna" - 'Frog'-3 Tactical Ballistic Rocket on PT-76 hull.

The 2K6 Luna (Russian: Луна; English: moon) is a Soviet short-range ballistic missile complex. Luna rockets aresolid-fuel, unguided and spin-stabilized. "2K6" is its GRAU designation. Its NATO reporting names are FROG-3(with 3R9 missile) and FROG-5 (with 3R10 missile). From 1965, the 2K6 Luna was replaced by the far more successful 9K52 Luna-M, which was known in the West as the FROG-7.
Typeartillery rocket system
Place of originSoviet Union
Service history
In service1960 – 1982 (USSR)
Production history
DesignerNII-1 and TsNII-58
Produced1960-1964
Number built432 SPU 2P16
Variants3R10 (nuclear) (FROG-5), 3R9 (HE) (FROG-3)
Specifications
Crew5

Maximum firing range45 km (28 mi) (3R9)
WarheadHigh explosive, nuclear

EngineRDTT 3Zh6
Guidance
system
ballistic
Launch
platform
2P16 (PT-76-based)
sourcehttps://en.wikipedia.org/wiki/2K6_Luna

above: MedRes! Juci'bacsi's scan collection about HT: "Frog"-6

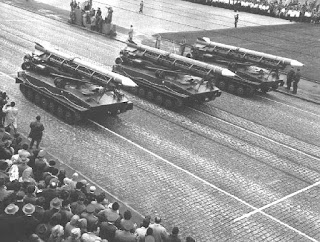

aboveNoHigher! On parade at Red-square 7th November later 1950s   belowMedRes! Before parade on streets of Moscow.



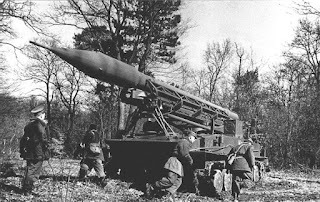

above: 'Frog'-3 unloading from Antonov An-22 "Anteus / Antey" as a Airborne Division's rocket (battalion). below: MedRes! Right: in Hungarian People Army
A Luna (GRAU-kódja: 2K6, NATO-kódja: FROG–3 és FROG–5) szovjet mobil rakétarendszer, amely hagyományos és atomtöltettel ellátott harcászati ballisztikus rakétákat alkalmaz. A rendszert lánctalpas hordozójárművekre telepítették. 1965-től a modernizált Luna–M váltotta fel.
Funkcióharcászati ballisztikus rakéta
TervezőCNII–1 (főkonstruktőr:Nyikolaj Mazurov)
Szolgálatba állítás1960

Robbanótöltethagyományos vagy nukleáris

 below: MedRes! Left: In museum. Beside 'Frog'-7

above: ZIL-157 rocket transport veh.  below: Left: Ural-375 Crane (GDR-NVA) Right: ZIL-157


above Two: MedRes!   below: MedRes!


above: Left: with IS-3 heavy tanks   Right: Large! The launch   below: MedRes! Polish Army
 above: Lower: HiRes! cumulative warhead for concrete bunker penetration - kumulatív robbanófej - harcifej vasbeton bunkerek rombolásához    below: propulsion with rocket motor's "Lavall" exhaust pipe.
above: Luna rocket on ISU-152 and PT-76 chassis - hull variants.    below: MedRes! Models


above: MedRes! Left: St. Petersburg (Leningrad) "Kronverk" Museum of Artillery & Engineer & Signal troops.    below: Left: HiRes! St. Petersburg "Kronverk" 2P16 TEL with 3R9 missile    Right: Czech museum: Back: "SKOT" Pl-Cz APC.


Taktický raketový komplex Odpalovací zařízení 2P16 je umístěno na podvozku tanku PT-76.
Do výzbroje sovětské armády zařazován v roce 1961 (?).V ČSLA operoval od roku 1962 a to v posádkách Terezín, Stružná, Vysočany, Holýšov, Vimperk, Přáslavice. Od roku 1966 nahrazovány systémy 9K52 Luna-M.

above: NoHigher!   below: MedRes!

aboveMedRes! The statue TEL of Frog-3 in Hungary - Szentendre over Budapest at HHDF Warrant-officer school/academy (Unteroffizier schule) -  A MH szentendrei Altiszti akadémián from 1978

above: NEW! MedRes! Juci'bacsi's dia-slide repro by GDR KW "Praktica" FX2. with 'Pentacon' repro/macro stand -copy collect from DDR NVA's "Armee Rundschau" military magazine1978.: Frog-3, Scud-A & B - Hadtudományi Könyvtár Bp. I. Kapisztrán-tér 2-4. még Dr. (Ph.D.) Nádor Ferenc ezds. vezetése alatt.

(in HuMoD HM.HIM Hadtörténeti Intézet és Múzeum - Institute & Museum of Military Historical, Library of Military Science - Hadtudományi Könyvtár, mikor még Dr. Nádor Ferenc ezds. a hadtudományok Ph.D-je volt a vezetője: Budapest-Budai-Vár/Castle, Kapisztrán-tér-sqe. 2-4.)

above: NoHigher! Egypt TCV -
БТР-50П (Объект 750) — бронетранспортёр на базе шасси лёгкого плавающего танка ПТ-76.
Имеет высокую вместимость — 20 десантников. Также способен перевозить на крыше, на плаву, до 2 тонн груза, например миномёт или 85-мм орудие, причём из него на плаву можно вести огонь.  sourcehttps://ru.wikipedia.org/wiki/%D0%91%D0%A2%D0%A0-50

above: BTR-50P    below: First experimental BTR-50
above: MedRes! BTR-50P in Moscow on 7. November parade
БТР-50П
Классификациябронетранспортёр
Боевая масса, т14,2
Компоновочная схемазаднемоторная
Экипаж, чел.2
Десант, чел.20
История
Годы разработки1952
Годы производства19541970
Годы эксплуатациис 1955
Количество выпущенных, шт.до 6500[1][2][3]
Основные операторыСоюз Советских Социалистических Республик
Размеры
Длина корпуса, мм7070
Ширина корпуса, мм3140
Высота, мм2030
Клиренс, мм270
Бронирование
Тип бронистальная катаная гомогенная высокой твёрдости
Лоб корпуса,мм/град.10—13
Борт корпуса,мм/град.8—10
Корма корпуса,мм/град.6
Вооружение
Пулемёты1 × 7,62-мм пулемётСГМБ (позже ПКМБ)
Подвижность
Тип двигателя
Мощность двигателя, л. с.240
Скорость по шоссе,км/ч44,6
Скорость по пересечённой местности, км/ч10,2 (на плаву)
Запас хода пошоссе, км380—420
Запас хода по пересечённой местности, км80—140 (на плаву)
Удельная мощность, л. с./т16,7
Тип подвескииндивидуальнаяторсионная
Удельное давление на грунт, кг/см²0,5
Преодолеваемый подъём, град.38°
Преодолеваемая стенка, м1,1
Преодолеваемый ров, м2,8
Преодолеваемыйброд, мплавает
Дополнительно
Изображения на Викискладе?БТР-50

above & below: MedRes! GDR - NVA SPW ('Spahwagen') BTR-50PK

Der BTR-50 war ein sowjetischer Transportpanzer. Er war im Einsatz bei den Landstreitkräften der UdSSR sowie der verbündeten Staaten des Warschauer Pakts. Bei der NVA wurde er als SPW-50 geführt.

above: Finnish BTR-50PK


above: MedRes! LeftBTR-50P & T-62s Right: Czechoslovakien OT-62BHH

above: MedRes! Polish Anti-tank 73 mm NRG (Non-Recoil Gun) - HSN (Hátrasiklásnélküli) páncéltörő löveges változat. obrnntransportrot.

above: MedRes! Left: BTR-50D3_Rakushka airborne tracked armoured vehicle.

above: Finnish Army's BTR-50PU  Right: MedRes!  below Three: Finnish  OTH-152

BTR-50 on neuvostoliittolainen vuodesta 1954 alkaen valmistettu miehistönkuljetus- ja tiedustelupanssarivaunu. Se perustuu PT-76-amfibiovaunun rungolle. Vaunun alkuperäisenä tarkoituksena on kuljettaa 20 maahanlaskusotilasta. BTR-50 sopii maahanlaskukäyttöön siksi, että se painaa vain 15 tonnia ja sopii näin ollen lentokoneella toiminta-alueelle kuljetettavaksi.Suomessa BTR-50:ttä käytetään yleisimmin yhtymän viestijärjestelmän viestikalustolla varustettuna. Vaunu on PT-76-amfibiovaunun tapaan uintikykyinen. BTR-50:ttä voidaan käyttää mekanisoidun taisteluosaston viestiasema-ajoneuvona. Panssaroitu tela-ajoneuvo antaa hyvän suojanselvennä ryhmän jäsenille ja telat tarjoavat hyvän liikkuvuuden.

Sisällysluettelo:

· 1 Perustietoja
· 2 Suoritusarvoja
· 3 Moottori
· 4 Lähteet
· 5 Viitteet
· 6 Kirjallisuutta
· 7 Aiheesta muualla

Perustietoja: [muokkaa | muokkaa wikitekstiä]
· Paino: 15 tonnia
· Leveys: 3,14 metriä
· Pituus: 7,03 metriä
· Maavara 0,37 metriä
· Raideväli: 2,74 metriä
· Telan kosketuspituus: 4,08 metriä
· Viisi vaihdetta eteen ja yksi taakse
· Kolme polttoainetankkia: 160 l + 140 l + 100 l = 400 l
Suoritusarvoja:
BTR-50:n tunnistuslaatta
· Rakenteellinen nopeus maalla: 44 km/h (Huippunopeus kohoaa jopa 70 km/h asti riippuen vaunun todellisesta huippukierrosalueesta)
· Huippunopeus vedessä: 10,2 km/h
· Polttoaineen kulutus maalla/vedessä (l/100km): 90-130 / 270-440
· Öljyn kulutus maalla/vedessä (l/100km): 6-7 / 15
· Nousukulma: 38 astetta
· Kallistuskulma: 18 astetta
· Ylityskyky: 2,8 metriä
· Kiipeämiskyky: 1,1 metriä
· Laskukulma veteen: 30 astetta
· Nousukulma vedestä: 25 astetta
Moottori:
· Nelitahtinen nestejäähdytteinen kuusisylinterinen rivimoottori
· Iskutilavuus: 19,1 litraa
· Puristussuhde: 15:1
· Iskunpituus: 180 mm
· Teho 240 hv / 1800 rpm
· Paino 815 kg
· Käyntikierrosalue: 1600-1800 rpm
· Huippukierrosluku: 2100 rpm
· Värinäkierrosalue: 1050-1200 rpm
· Pienin vakaa: 500-600 rpm Lähteet
· BTR-50P - Armored Personnel Carrier: history, specs and pictures MilitaryFactory.com. Viitattu 21.7.2013. (englanniksi)
· Trewhitt, Philip: Panssarivaunut ja panssaroidut ajoneuvot : 300 sotilasajoneuvoa ympäri maailman. Hämeenlinna: Karisto, 2009. ISBN 978-951-23-5145-9.(suomeksi)

TypeAmphibious Tracked Armored Personnel Carrier
Place of originSoviet Union
Service history
In service1954 – late 1970s (USSR)
Used bySee Operators.
WarsSix Day WarVietnam WarWar of AttritionLebanese Civil WarIran-Iraq WarSyrian Civil War
Production history
Designed1952
Produced1954 – 1970
VariantsSee Variants
Specifications
Weight14.5 tonnes
Length7.08 m
Width3.14 m
Height2.03 m
Crew2 (driver and commander) (+20 passengers)[1]

ArmorHomogeneous, cold rolled, welded steel
13 mm front
10 mm sides
10 mm top
7   mm rear
Main
armament
None or 7.62 mm SGMB mediummachine gun (BTR-50P) (1,250 rounds)
14.5 mm KPV heavy machine gun(BTR-50PA)
7.62 mm SGMB medium machine gun (BTR-50PK) (1,250 rounds)[1]
Secondary
armament
none
EngineV-6 6-cylinder 4-stroke in line water-cooled diesel[1]
240 hp (179 kW) at 1,800 rpm[1]
Power/weight16.6 hp/t
Suspensiontorsion bar
Ground clearance370 mm
Fuel capacity400 l
Operational
range
400 km
Speed44 km/h (road)
11 km/h (water)
 below: Warsaw Pact - Hungarian People Army's (MN - Magyar Néphadsereg) BTR-50PU; Top: Left: Large!  Right: MedRes!


above: MN: Left: Large!  Right: MedRes! BTR-50PU and R-142 "Deimos" GAZ-66, UAZ-469
above: MN's BTR-50PU river crossing exercise on river Tisza
above: BTR-50PU in St. Petersburg Museum "Kronverk"

БТР-50П (Объект 750) — бронетранспортёр на базе шасси лёгкого плавающего танка ПТ-76.Имеет высокую вместимость — 20 десантников. Также способен перевозить на крыше, на плаву, до 2 тонн груза, например миномёт или 85-мм орудие, причём из него на плаву можно вести огонь.


above: NoHigher!  below: LargeMedRes!

above: MedRes! BTR-50 Israeli MedEvac - Latrun   belowMedRes!

ה-BTR-50 (מרוסית: Бронетранспортер-50, 'ברונטרנספואטר': מתורגם כרכב ממוגן 50) הינו נגמ"ש אמפיבי שיוצר בברית המועצות בין השנים 1952-1970. ה-BTR-50 מבוסס על הטנק הקל PT-76 ובשונה משאר נגמ"שי ה-BTR בסדרה הוא מבוסס על זחלים ולא על גלגלים.
תוכן עניינים
היסטוריית שירות[עריכת קוד מקור | עריכה]

  [הסתרה

above: NEW! HiRes! Photo: ret. police-HDF Lt.Col. Hibácskó "Hibu" Ferenc nyá.r.-honv.alez. a Zsámbéki founder & main employee of Air Defense Museum - Légvédelmi Múzeum volt alapító főmunkatársa: Kecel HuMoD Museum of Military History's Military Technics Demo Park 'Pintér Works' - HM.HIM 'Pintér Művek' Haditechnikai Park Kiállító hely: BTR-50 ~2010s


above: Left: MedRes!  Right: MedRes!
aboveNEWMedRes! Juci'bacsi's repro dia-slide copy coll: DDR - NVA's BTR-50 from "Armee Rundschau" late 1970's. also Courtesy FREE!
above: NEW! MedRes! Juci'bacsi's repro dia-slide copy coll: DDR - NVA's BTR-50's jet holes

above: BTR-50PU: Left: MedRes! WP-Czechoslovakien  Right: MedRes! JNA-Yugoslavian Army

BTR-50 byl sovětský pásový obojživelný obrněný transportér z padesátých let 20. století. Sériově vyráběné stroje se dostaly do výzbroje sovětské armády roku 1954. Podle tohoto obrněnce vznikla i jeho československá značně upravená verze OT-62, která se v Československu vyráběla.
Obrněné transportéry BTR-50 byly ve výzbroji Československé lidové armády.


above: LargeMedRes! Scale 1:35 maquette
 above & below: HiRes! BTR-50PK


above & below: BTR-50P
above: HiRes! cyrillic cutaway and engine

above: MedRes!   below: MedRes! BTR-50P
 above & below: NoHigher! BTR-50P as D-44 85 mm division gun (AT Gun) carrier
 above: MedRes! NoHigher! BTR-50PU    below: NoHigher! source: army recognition

above: MedRes! Israeli Latrun
Israeli-modified ex-Syrian or ex-Egyptian late-production model BTR-50PK APC at the Yad la-Shiryon Museum, Israel. 2005. source: https://en.wikipedia.org/wiki/BTR-50

بي تي أر-50 (بالإنجليزية: BTR-50)، (بالروسية: БТР-50) هي ناقلة جنود مدرعة برمائية سوفيتية الصنع، جرى تصنيعها في عام 1952 ودخلت الخدمة في سنة 1954 في الجيش السوفيتي كما تم تصديرها إلى دول حلف وارسو إضافة إلى دول الشرق الأوسط من مصر وسورية والعراق والجزائروليبيا وإيران.
يبلغ وزن المدرعة 14.5 طن وتتسع لأكثر من 20 راكب ويضم تسليحها الأساسي رشاش عيار 7.62 ملم بقدرة 1,250 طلقة الفئات الأخرى تسلح برشاش


 above: NEW! MedRes! Czechoslovakien BTR-50 / OT-62 "Topas"

above: MedRes!  Right: Hungarian hard-target BTR-50PU on range-field
above:  MedRes! Developed BTR-50PU   below: MedRes! BTR-50PU for Kindergarden -  Játszótér
Below: ASU-85 Airborne Assault Gun - Légideszant rohamlöveg
above: BTR-50P and ASU-85 Airborne SP Assault Gun   below: Right: NEW! NoHigh! An-22

above: NEW! NoHigher! Airborne ASU-85 Assault Gun goes from Antonov An-8 "Camp" - VDV (Воздушно-десантные войска, - Légideszant Csapatok)
An-8, An-12: http://szextant.blogspot.hu/2014/02/a-8-antonov-8-camp-soviet-military.html


above Two: Czechoslovakiei - Praga 1968. Left: MedRes! Right: NoHigher!  below: MedRes!
above: Prague downtown.  below: NEW! HiRes! downtown of Praha map
The ASU-85 (Russian: Авиадесантная самоходная установка,
АСУ-85, Aviadesantnaya Samokhodnaya Ustanovka, 'airborne self-propelled mount') is a soviet-designed airborne self-propelled gun of the Cold WarEra. From 1959, it began to replace the open-topped ASU-57 in service. It was, in turn, replaced by the BMD-1 beginning in 1969.source: https://en.wikipedia.org/wiki/ASU-85
aboveNEWMedRes! Juci'bacsi's frontal sketch from 1972. (18 years old): Assault gun similar ASU-85 & APC PSzH-M
 above & belowNEWMedRes! Juci'bacsi's side-view sketch  & cutaway about Sturmgeshütz - Panzer/Tankkiller also FREE!
above & belowNEW!  MedRes!: Juci'bacsi's scanned collection; My design of >Hungarian made< 'Super-FlatTank' cocncept 1973-74'. Main Know-How the head turret but not all circle rotating only 220 degree.   also Courtesy FREE!
above: NEW! MedRes! ASzU-85 Air Mobile Armoured Fighting Vehicle / Assault Gun model
TypeSelf-propelled gun
Place of origin Soviet Union
Service history
In service1959 - 1993
Used by Soviet Union
Production history
DesignerAstrov Design Bureau
Designed1951-1959
ManufacturerMMZ and PMZ
Produced1959-1966
Specifications
Weight15.5 tonnes (34,171 lbs)
Length6 m (19 ft 8 in)
Width2.8 m (9 ft 2 in)
Height2.1 m (6 ft 11 in)
Crew4

Armor40-45 mm
Main
armament
85mm main gun D-70 (2A15)
Secondary
armament
7.62mm PKT or SGMT coaxialmachine gun
EngineYaMZ-206V V-6 inline water-cooleddiesel
210hp (154 kw)
Transmissionmechanical
Suspensiontorsion bar
Fuel capacity400 l
Operational
range
230 km (161 mi)
Speed45 km/h (28 mph)
below: Juci'bacsi's scan coll.: NEW! HiRes! ASU-85 during Warsaw Pact "Dvina" Exercise.
T-44, T54 1956. IV.: Under the Construction!
FIN!

No comments:

Post a Comment
