122.) ПГ-1M артиллерийская Перископическая орудийный прицел - PG-1M, PG-2s artillery panoramic telescope gunsight - lövegtávcső - Dove-prism principal - К-1 Орудийный коллиматор - collimator

ПГ-1M  артиллерийская Перископическая орудийный прицел PG-1M, PG-2s artillery panoramic telescope gunsight - lövegtávcső - Dove-prism principal - К-1 Орудийный коллиматор - collimator (Wikipedia)

Refreshed! to-118%-26.06.2018.-Regulated:+++++++++++++:+++++

Bulgarian made PG-1M Panoramic Telescope Gunsight - Panoráma Lövegtávcső


above: NEW! MedRes! Vintage Soviet PG-1M panoramic gunsight - lövegtávcső

A sight is a device used to assist aligning or aim weapons, surveying instruments, or other items by eye. Sights can be a simple set or system of markers that have to be aligned together as well as aligned with the target (referred to as an iron sights on firearms) They can also be optical devices that allow the user to see the image of an aligned aiming point in the same focus as the target. These include telescopic sights and reflector (or "reflex") sights. There are also sights that project an aiming point onto the target itself, such as laser sights.  en.wikipedia.org/Sight_(device)
The panoramic sight - gunsight (a telescopic device for an artillery piece) that can be rotatedhorizontally in a full circle.
below: NEW! MedRes! Hungarian Revolution in 1919. marc 21. Tanácsköztársaság 'Vörös tüzérek' - Republic of Council  'Red artillerist'  photo: I.M. col. Dr. Enzsöl Gyula ezds.: "A tüzérség ma is él" - "The Artillery living too today" Zrínyi' katonai könyvkiadó - military book publisher 1973. Budapest
above: NEW! NoHigher! Hungarian People Army (WP) -MN- ZiSz-3 76 mm division -AT- gun - ho.á. sourcefb
above: former GDR - NVA (National Volksarmee) MT-12 AT - div. gun's gunnery looking thorough the direct gunsight OP-2-7M behind the indirect gunsight PG-1M.

above: NoHigher! MT-10 AT 100mm division gun with PG-1M the russian gunner is looking through to K-1 optical reference point.
below: Left: MedRes! MT-12 sight mass and elevation scale-drum  Right: MedRes! Hungarian D-44 85mm division Anti Tank gun's gunnery sighting with OP-2-7 direct sight above PG-1. (forrás: a Tüzérség ma is él!")


above & below: MedRes! D-44 85mm AT - div. gun's adjusting sight mass and elevation drum. - Irányzótömbök a PG-1-el  below 122 mm D-30 gun-howitzer
above: NEW! NoHigher! Cutaway drawing of 85 mm D-44 PG-1 sight mounted  assembly
NEW four! D-44 85 mm Division gun - Hadosztályágyú   above: MedRes!   below: NoHigher!

above: NoHigher!    below: MedRes!

above: NEW! HiRes! Word famous Hungarian runway-photo model Ms. Palvin Barbara from 'Victoria's Secret' with as gunnery immersed glance thorough OP2-7 direct optic-sight.- Elmélyült irányzó tekintet.

En. text:  Barbara Palvin (pronounced [ˈbɒrbɒrɒ ˈpɒlvin]; born 8 October 1993) is a Hungarian model. She was named as the 2016 Sports Illustrated Swimsuit Issue "Rookie of the Year." She also appeared on Love magazine's 2016 advent video recreating Sharon Stone's iconic Basic Instinct scene.  ...
Hu. text: Palvin Barbara (Budapest, 1993. október 8. –) magyar divatmodell.
Tanulmányait az Erkel Ferenc Általános Iskola és Gimnáziumban, illetve a Szinyei Merse Pál Gimnáziumban végezte. Kiskorában leginkább az éneklés és a labdarúgás érdekelte.
2006-ban, alig 13 évesen indult karrierje, ekkor „fedezték fel”, miközben Budapesten sétált. Még ebben az évben debütált a Spur Magazine-ban.
2008-ban az ELLE magazinban egy nagyobb divatanyagban szerepelt. 2009-ben felvették az IMG Modellügynökséghez, szerepelt a L'Officiel orosz, francia és holland kiadásának, és a Jalouse, a Vogue és a Glamour címlapján is. Palvin a kifutón 2010 februárjában, a Milan Fashion Week alkalmából debütált, a Prada „képviselőjeként”. 2010 tavaszán a párizsi divathéten is részt vett. Louis Vuitton, Miu Miu, Nina Ricci, Emanuel Ungaro, Christopher Kane, Julien MacDonald, Jeremy Scott, Vivienne Westwood, Etro, Loewe és Giles modelljeként is mutatott be ruhákat, továbbá a 2011 Chanel show-t is ő nyitotta meg. Későbbiekben modellkedett az Armani Exchange, a H&M, és a Victoria’s Secret részére is.  ...

above: NEW! MedRes! 100 mm AT gun MT-12 "Rapira" toved by MT-LB Arty. APC

above: NEW! HiRes! Left: Romanian MT-12 Batalionul 612. artilerie antitanc  Right: MT-12 in Kronverk Central Museum of Russian Arty & Communication troops in St. Petersburg (Leningrad)

 NEW! MT-12 aboveLeft: MedRes!  Right: MedRes!   below: NoHigher!
above: NEW! MedRes! 122 mm D-30 gun-howitzer at Luga artillery fire-range of CAOK under St. Petersburg from to ~100 km.
above: NEW! MedRes! Gunnery's face after fire ignition  Pinterest - Tadaocern
above: NEW! WW-Two Hu. Symbol of 106th arty bty - M.Kir.Honv. 106. tü.ü. jele by 'Air Art'
above: NEW! NoHigher! MATASz's 'Skoda' mountain howitzer and Tradikeep 1st. Lt. Jásdi Balázs hőrz. fhdgy. of 106th bty. on "One Day for Home Defence" - "Egy Nap a Honvédelemért" rendezvényen.


aboveJuci'bacsi's photos: HiRes! Hungarian reconversationed by MATASZ (Hungarian Reservisten Association - Magyar tartalékosok Szövetsége - Tradition Keeper section as 106th Royal Hungarian Arty. battery) to WW-one Skoda 7,5 cm mountain gun fitted PG-1. Bottom right: also with ZiSz-3 76 mm divisional AT gun.  Courtesy FREE!    below: NEW! NoHigher! ZiS-3 sight mount
  NEWabove: Juci'bacsi's 'Olympus' "Camedia" photo: HiRes! On "Ludovika" Fest in 2010. Budapest Orczy-kert-park. MATASz (Assoc of Hu. Reservisten)106th arty. bty's ZiSz-3 vith ZMNE (now NKE) officer students. In front the also tradition keeper DKW motorcycle.   below: NoHigher! "Artylea"
KSz-12, 19, Bofors L40, 37 mm 1939M AA Gun - MATASz HőT. "Csatti":  http://szextant.blogspot.hu/2017/01/191-ksz-19-100-mm-anti-aircraft-gun.html
NEW!  above: MedRes! ATP-1 armored tracked arty towing with div. AT gun ZiS-3 1944. alternathistory     below: NoHigher! ZiS-3 drawing

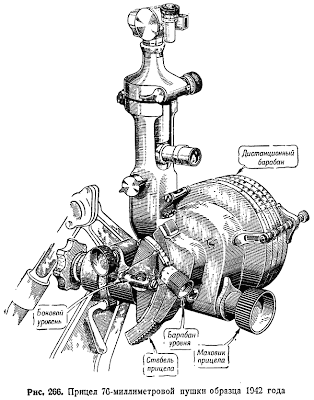

above: NEW! NoHigher! Soviet ZiS-2 57 mm AT-gun from 1943.
above: NEW! NoHigher! Original PG-1M

above: Left: NEW!  Right; HiRes! M-30 122 mm Howitzer Haubice-Tarack sightmas - mount.
above: NEW! NoHigher! (Crop!) M30 122 mm Howitzer 1.)
 above: NEW! MedRes! Soviet M38 122 mm howitzer 1938.
above: NEW! HiRes! MATASZ 106th arty batt. M1938 122 mm howitzer - tarack "Öcsi-buff" on show in Budapest, Budaőrsi-út - alley "Petőfi" kasarne, Family Day 2018. junius. Trad. keeper Jásdi Balázs - Blasius von Jásd.
 above: NEW! NoHigher! Hungarian People Army (MN) 1965. on Fire-Duty lecture in barracks? - Tűzszolgálati foglalkozás a Magyar Néphadseregben MN0000? Laktanyájában?  facebook
above: NEW! NoHigher! M38 1945. február in "Budapest-Fortress"     belowNew! M-30 2.)
NEW! Video-mp4: Hu. MATASZ's 106th Trad. keep. arty. bty. M38 122 mm how.- tar. "Öcsi-Buff" processing 2018. may.

NEW! above: Left: MedRes!  Right: NoHigher!    below: NoHigherStudiopedia
above: NEW! NoHigher! M1938 122-mm howitzer from 1938. drawing by: Tehnhika Molodhezie
above: NEW! NoHigher! D1 152-mm howitzer - tarack from 1943.
above: NEW! NoHigher! Two eyes gunnery student for simultanously  PG-1 & OP-4M
above: NoHigher! Hungarian D-20 152 mm gun-howitzer gunner is looking thorough the PG-1M -   Д-20 гаубица ПГ-1M  Перископическая орудийный прицел и ОП-4М прицел.
NEW! above: MedRes! D-20
 NEW! NoHigher! D-20 with officer students: "Tüzérfigyelő" - "Arty Observer" 3013.1-2.sz. 4. NKE (Nemzeti Közszolgálati Egyetem - University of National Public Administration) Hungary -Budapest-
above: NEW! MedRes! D-20 - M1955 part of maquette   http://citroend.blogspot.com
D-20 howitzer: http://szextant.blogspot.hu/2014/07/120-20-152-1954-d-20-vontatott.html
above: NEW! MedRes! Boevaya Masina - Combat Machine BM-21 "Grad" model  www.karopka.ru    below: MedResLeft: PG-1M on БМ -21 "Град" 9K51 BM-21 "Grad" - 'Thunder' - "Mennydörgés" Rocket Launcher  'Katyusa'. Left; Russian,  Right; Juci'bacsi's scanned production; Hungarian People Army (MN) about Higher School recruit book   courtesy FREE!
Tájékoztató a Magyar Néphadsereg Katonai Főiskoláiról 1972. - Military Higher Schools (Officer Colleges) of People's Army: http://szextant.blogspot.hu/2017/04/197-tajekoztato-magyar-nephadsereg.html
above: NEW! MedRes! BM-21 Sight mount on large lever with on bottom the Two-axis Control grip for traverse-horizontal and elevation quick movinf by electric driven mechanism.
Hu. text: A BM–21 Grad (oroszul: БМ–21 Град) egy 122 mm-es rakéta-sorozatvető rendszer, melyet a Szovjetunió az1960-as évek elején fejlesztett ki. A „BM” rövidítés „harcjárművet” jelent (oroszul: Боевая Машина). Nyugaton a rendszer eredetileg M1964 jelzéssel volt ismert.
A rendszer részei a hordozóeszköz: korábban a Ural–375D 6×6-os hajtásképletű tehergépkocsi 40 db, négyzetes formában elrendezett, forgatható rakétavető csőköteggel felszerelve. A jármű motorja 180 LE-s vízhűtéses dízelmotor, maximális sebessége közúton 75 km/h, a jármű hatótávolsága 750 km, gázlóképessége 1,5 m.
.A rendszerhez tartozik a 9T254 jelzésű lőszerszállító és utántöltő teherautó 60 rakétával. A rendszer egészének GRAU-kódja 9K51; a rakétavetőnek magának az ipari jelzése 2B5. 1976-tól a BM–21-et a korszerűbb Ural–4320 hatkerékmeghajtású katonai tehergépkocsira szerelik.
En. text: The BM-21 "Grad" (English: BM-21 "Hail") launch vehicle (Russian: БМ-21 "Град"), (Grad) a Soviet truck-mounted 122 mm multiple rocket launcher, and a M-21OF rocket were developed in the early 1960s. BMstands for boyevaya mashina (combat vehicle), and the nickname grad means "hail". The complete system with the BM-21 launch vehicle and the M-21OF rocket is designated as the M-21 Field Rocket System. The complete system is more commonly known as a Grad multiple rocket launcher system. In NATO countries, the system (either the complete system or the launch vehicle only) was initially known as M1964. Several other countries have copied it or developed similar systems.
Ru. text: 9К51 «Град» советская реактивная система залпового огня (РСЗО) калибра 122 мм. Предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей, решения других задач в различных условиях боевой обстановки.
 NEW! above: MedRes! Profile view draw Ural-375 truck mounted BM-21M   below: NoHigher! Profile photo artwork  about 'Guard' artillery 122 mm MLRS
above: NEW! NoHigher! BM-21 sight mass - irányzótömb  pic from: Doured Baloul
above: NEW! NoHigher! objective head with pitching head-mirror

above right: HiRes!  Juci'bacsi's photos: In Memoriam: ret. maj. former armor coy. cmdr. PAUL 'Tanky' Zsolt MATASZ's member had attempted cetch by reticle to K-1 collimator at LEP-CsRP meet in 2013 Veszprém.



above six photos: Juci'bacsi's photo about's BHTA's collection's PG-1 Free! NEW! HiRes!
NEW! Juci'bácsi's NIKON 'Coolpix' A10 photos: above & below Left: HiRes! Right: MedRes! Juci'bacsi's sextant collect: Soviet WW-Two design Hu. MOM 41 made PG-1 indirect gunsight - megosztott irányzású lövegtávcső. also Courtesy FREE!

above: NEW! NoHigher! same as PG-1 than below cutaway macro. - ugyanaz mint lent
above: NoHigher! Real study cutaway of PG-1 you can see the differential mechanism and inside the Dove prism.    below: Juci'bácsi's photos HiRes! BHTA's collection: Study Cutaway PG-1 - Metszet



Blogger's Remark: The cutaway instrument 3-5 times more expensive than true-normals. - Megjegyzés: A metszet műszerek 3-5x drágábbak mint az igaziak.
NEW! Juci'bácsi's NIKON 'Coolpix' A10 macro photos: above & below six: HiResJuci'bacsi's sextant collect: Real education cutaway - oktató metszet Hu. MOM 41 made PG-1 indirect gunsight - megosztott irányzású lövegtávcsőalso Courtesy FREE!


above: NEW! HiRes! PG-1 c it's mate the K-1 collimator - Kolimátor

above: MedRes! Drawings about Mass of sight - Irányzótömb
above: NEW! NoHigher! Special PG-1M with periscopic appendage for Surveyor "Topo" vehicle - Toldalékkal elélátott PG-1M a Bemérő gépkocsihoz (GAZ-66)
above: NEW! NoHigher! Boss of Surveyors with periscopic little-finger and point of orienting data file suit and sunglass. - Deutschen Star-Model: Jordan Carver
Jordan Carver (born 30 January 1986) bürgerlich Ina-Maria Schnitzer;  is a German glamour model and actress based in the United States.  ...  https://en.wikipedia.org/wiki/Jordan_Carver

above: NEW! Left: HiRes! Ordnance QF 4.5 inch Howitzer - panoramic gunsight in WW-One

above: Panorama Gunsight from WW-one


reticle of PG-1 - a PG-1 szálkeresztje az irányzócsúccsal az 5 vonásonkénti vízszintes jelzésekkel és a K-1 kollimátoros egyeztetéshez szükséges betű és számjel sorral

ПГ-1М Артиллерийская панорама (Панорама Герца)

Предназначена для наведения артиллерийского орудия при стрельбе прямой наводкой и с закрытых позиций. Механизм наведения обеспечивает наводку в горизонтальной и вертикальной плоскостях при помощи шкал грубого и точного отсчета. При отсутствии естественных удаленных точек наводки, панорама может использоваться в комплексе с орудийным коллиматором К-1, который может входить в комплект поставки. Прицельная сетка содержит специальную шкалу для работы с коллиматором, а также шкалу боковых поправок для стрельбы прямой наводкой.
Технические характеристики
Видимое увеличение, крат
3,7
Поле зрения, град
10,5°
Предел разрешения
15"
Удаление выходного   зрачка, мм
20
Диамет выходного зрачка, мм
4
Цена деления шкал точного отсчета угломера и углов возвышения
0-01
Диапазон измерения углов в горизонтальной плоскости
60-00
Диапазон измерения углов в вертикальной плоскости
±3-00
Габаритные размеры, мм
257х79х106
Масса, кг
2

Főbb adatai: Hu. text:
PG-1
Ru.
nagyítása x látószöge-: 4x100
Vízsz.: 60-00, Függ.: 15-00

Panoramic Periscope Sight PG-1M is designed for precise laying of artillery weapons in vertical and horizontal plane during direct fire and from covered positions. The laying mechanism provides horizontal and vertical laying by the scales for coarse and precise reading. When there are not natural distanced points for laying, the panoramic periscope sight is used together with weapon collimator К-1(optional). The measuring scale includes a special scale for working with the collimator and a scale for side corrections during direct fire[/

  • Magnification – 3,7 x
  • Field of view – 10,5°
  • Exit pupil distance – 20 мм
  • Exit pupil diameter – 4 мм
  • Value of a scale division for precise reading the angle meter and angles of elevation, artillery thousandths(1/6000) – 0-01
  • Range of measuring angles in horizontal plane, artillery thousandths(1/6000) – 60-00
  • Range of measuring angles in vertical plane, artillery thousandths(1/6000) – ±3-00
  • Sizes – 257х79х106 mm
  • Weight – 2 kg
Hu. text: BloggerA Panoráma lövegtávcső elsősorban a megosztott irányzású lőfeladatok kiszolgálására hivatott. Ezek során a lövegcső PAB-2 periszkópos tüzértájoló műszerrel történő (PTTM) a lövészeti  alapirányba (AI) történő kezdő - beállító tájolását követően egy ún. Főkisegítő Célra (FKC) többnyire optikai Kollimátor (K-1) hajtják végre a beállított értékekkel a visszaállító tájolást -mivel minden lövéskor a löveg elmozdul, ez elég sűrűn végre kell hajtani- a pontosság határokon belül tartása érdekében. A FKC-t általában a löveg mögé balra hátra helyezik el - tehát nem az arcvonal- lőirány felé- így a távcső optikai kilépő fénytengelyével általában hátrafelé irányoznak. Ezt a módszert biztosítja a forgatható fejtükör. De ha nem lenne benne egy speciális szerkezet ami a fejtükör elfordulásától függetlenül álló képet produkál az okulárban (szemlencse), akkor szegény irányzónak igen csak sokat kellene forgolódnia ami egy klasszikus talpszáras (de a többi fajtánál) sem kivitelezhető. Így a lövegirányzó egy helyben és állandó előrenéző tekintettel nézhet jobbra -balra - hátra és előre.
Submarine Periscopes - Unterseeboot Periskop - Tengeralattjáró Periszkóp, Argentina TR1700:
Hu. text: A Periszkópos lövegtávcső a célterület megfigyelésére a cél és kisegítő cél megirányzására és tűzhelyesbítésre való. Oldal és magassági szögek mérésére (optikai - szállemezes és mikrométeres) és beállítására (mechanikus) alkalmas 00-01' vonás pontossággal körkörösen. Alkalmazható Nappal és Éjszaka egyaránt.

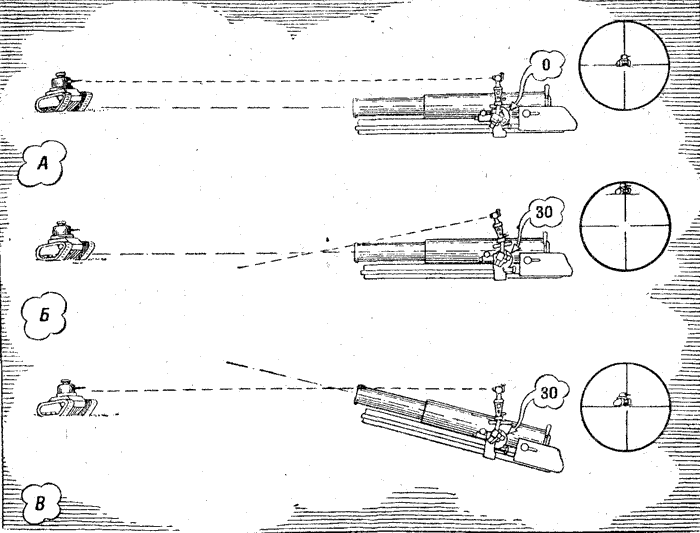

Adjusting to Direction of Basic and the gun paralelling sight method. The quarter of 60-00' mils circle.



above: main parts of WW-two russian arty bussol
NEW! above One: HiRes!  below Two: NoHigher! orienting of guns - Lövegtájolás



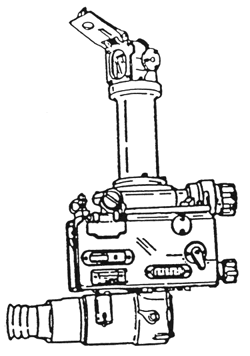

above: The M137A2/A3 Panoramic Telescope is a 4-power, 10-degree field of view instrument with mechanical counter devices. The reticle and all counters are self-illuminated by lithium batteries. The M137 is mounted to the M171 Telescope Mount and is used in laying and orienting the howitzer on an azimuth of fire.
The M137 Panoramic Telescopes are used with the M777, M198 and M119 howitzers as well as many older howitzer models.
above: source: Back cover of the book ' The artillery even is living today.' - "A tüzérség ma is él"

above: NEW! HiRes! Hollywood star actress Ms. Rosamund Pike from 'James Bond - 007 (Sire Sean Connery) Agent' agree whit establishing with gunnery glance.  Pinterest

Rosamund Mary Ellen Pike (born 27 January 1979) is an English actress who began her acting career by appearing in stage productions such as Romeo and Juliet and Skylight. After her screen debut in the television film A Rather English Marriage (1998) and television roles in Wives and Daughters (1999) and Love in a Cold Climate (2001), she received international recognition for her film debut as Bond girl Miranda Frost in Die Another Day (2002), for which she received the Empire Award for Best Newcomer. Following her breakthrough, she won the BIFA Award for Best Supporting Actress for The Libertine (2004) and portrayed Jane Bennet in Pride & Prejudice (2005).
Pike had film appearances in the sci-fi film Doom (2005), the crime-mystery thriller film Fracture (2007), the drama film Fugitive Pieces (2007), the coming-of-age drama An Education (2009), for which she was nominated for the London Film Critics Circle Award for British Supporting Actress of the Year, and sci-fi comedy The World's End (2013). She also received British Independent Film Award nominations for An Education, Made in Dagenham (2010), and was nominated for a Genie Award for Barney's Version (2010).
In 2014, her performance in the psychological thriller film Gone Girl was met with widespread critical acclaim and she was awarded the Saturn Award for Best Actress and was nominated for the Academy Award for Best Actress, the BAFTA Award for Best Actress in a Leading Role, and the Golden Globe Award for Best Actress – Motion Picture Drama.  ...

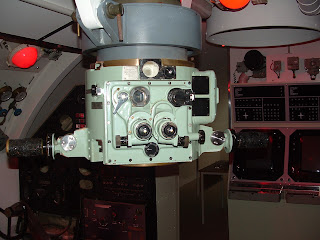

above & below: NEW! "Water arty PG-1s"; Submarine - U-Boat periscope: above Left: periskop Russische marine atom U-Boot marinesoldat  Right: HiRes!   below: Reticle - Szállemez
above: New! HiRes! German Kriegsmarine U-Boot periskop ("PG-1") sub periscopic sight

above: NEW! Left: MedRes! Reticle of Attack periscope - Támadó periszkóp szállemezek

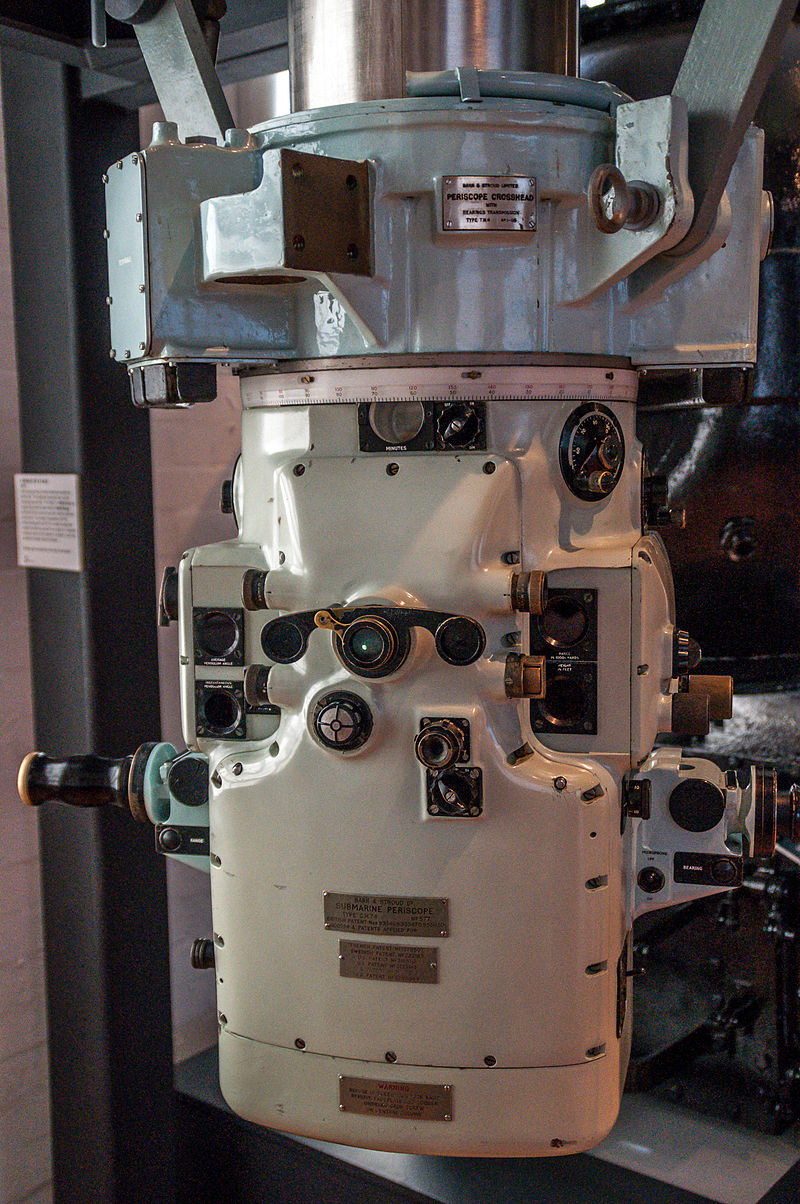

above: NEW! NoHigher! "Submarine PG-1": British (Glasgow) 'Barr & Stroud' Attack Periscope, Type:CH74-RAN in English "Oberon" Class Submarine 1957. Royal Navy, RCN

U-Boot Argentina A.R.A. TR-1700 catastrophe - 'Kobben' klasse, periscopes, torpedo, sonar:

above: NEW! NoHigher! NAVY's new mate photo-inspector for periscope equipped 'Canon' film photo-camera in "bikini" warm condition.

 above & below FREE!: NEW! NoHigher! Mil Mi-24D,V,P 9Sz475 PNI «Радуга-Ф» 'Raduga'-Rainbow-Szivárvány Electro-Optical control system for 9M17P 'Фаланга П - Falanga P' - AT-2 "Swatter" & 9M114 'Штурм - Sturm'- AT-6 "Spiral" ATGMs - Anti Armor/Tank (AT) Guided Missile -PTURSz- IPTR - Irányított Páncéltörő Rakéta rávezető rendszer

above: NEW! HiRes! Juci'bacsi's OLYMPUS "Camedia" photos: Parts of 'Raduga'  also Courtesy FREE!
above: NEW! NoHigher! (Crop from right!) Beau czech female Operator's headmirror simulator  source: www.femjoy.com
"The reversible periscope - A fordított periszkóp"
NEWabove Two: HiRes! Szextant's photos about inkurrence out of service 9S475 "Raduga" Courtesy FREE!    below: NoHigher! Closed 'Raduga'
above: NEW! HiRes! Raduga & Right: УСПУ-24 пулемётом ЯкБ-12,7 (индекс УВ ВВС - 9-А-624, заводской индекс - ТКБ-063) (4500 выс/мин)  USzPU-24 Yakushev-Borzov YakB - JakB 12,7 mm ne.gpu. "Gatling" system M.G.
above: NEW! NoHigher! Raduga's output optic  De. text

above Two: NEW! Left: Photo by: A.V. Karpenko Kasimovo 1998. http://bastion-karpenko.narod.ru
above: NEW! NoHigher! Bomber's 'Raduga' simulator  source photo: Tarasov
above: NEW! HiRes! Juci'bacsi's 'Olympus' photo: HuAF Mi-24V LHSN Szolnok Heli Base 2012.
(The WSO's navigaton map scale 1:200.000 behind bulletproof windscreen shows about;  Székesfehérvár-city, basin-'Sárvíz', lake-'Velence' and Érd-town area close to Budapest-capital city.)
En. text: The Mil Mi-24 (Russian: Миль Ми-24; NATO reporting name: Hind) is a large helicopter gunship, attack helicopter and low-capacity troop transport with room for eight passengers. It is produced by Mil Moscow Helicopter Plant and has been operated since 1972 by the Soviet Air Force and its successors, along with more than 30 other nations.
In NATO circles, the export versions, Mi-25 and Mi-35, are denoted with a letter suffix as "Hind D" and "Hind E". Soviet pilots called the Mi-24 the "flying tank" (летающий танк; letayushchiy tank), a term used historically with the famous World War II Soviet Il-2 Shturmovik armored ground attack aircraft. More common unofficial nicknames were "Galina" (or "Galya"), "Crocodile" (Крокодил; Krokodil), due to the helicopter's camouflage scheme and "Drinking Glass" (Стакан; Stakan), because of the flat glass plates that surround earlier Mi-24 variants' cockpits.  ...
Hu. text: A Mi–24 a Szovjetunióban a Mil tervezőiroda által kifejlesztett, majd a Szovjet Légierőben 1976-ban szolgálatba állított harci helikopter.  ...

Ru. text: Ми-24 (по классификации НАТО: Hind — «Лань») — советский/российский ударный вертолёт разработки ОКБ М. Л. Миля. Неофициальное название — «Крокодил»
Стал первым советским (европейским) и вторым в мире (после AH-1 «Кобра») специализированным боевым вертолётом. Серийный выпуск начался в 1971 году. Имеет множество модификаций, экспортировался во многие страны мира. Активно использовался в годы Афганской войны, в период боевых действий в Чечне, а также во многих региональных конфликтах.
Серийно в СССР вертолёты строились на заводе № 168 ( Ростовское Вертолётное производственное объединение, затем авиастроительная компаниия «Роствертол») и заводе №116 (авиационный завод «Прогресс» г. Арсеньев).
На 2014 год является первым по распространённости ударным вертолётом в мире (произведено более 3500 шт.), тогда как занимающего второе место AH-64 Apache — около 2000 шт.  ...
above: HiRes! Operator Kabina correct drawing Cz. text

above: NEW! Left: MedRes! WSO cabin of Mi-24  Right: HiRes! Hu. Berekfürdő - Kunmadaras VVS Museum photo by: Vándor Károly  by: http://www.keletiblokk.com/
aboveNEWHiRes! Szextant's photos about inkurrence out service 9S475 "Raduga" Courtesy FREE!
Mi-24 "Airahind" P-39 - Armament: http://szextant.blogspot.hu/2014/04/66-24-mi-24v-bell-p-39-airahind-fantasy.html
above: NoHigher! the optical element: Dove-prisma
above: types of prismas

A derékszögű 450-os prizma forgatása. Képfelállítás Dove-féle prizmával.

Hu.text: A fej- (belépő-) prizmát helyben álló okulárnál az irányvonal megváltoztatására vízszintes és függőleges síkban durván és finoman kell forgatni. Az ilyenkor fellépő zavaró képelmozdulásokat optikai-mechanikai szerkezettel kell kiküszöbölni. A megoldás mindig a műszer felépítésétől és a mozgató szerkezet céljától függ. A bemutatására a bal oldali blokk, bal alsó 1-es ábráján: a 450-os derékszögű prizmát tükörrel helyettesítettük és a rajta átmenő az lapra merőleges O tengely körül a nyíl irányában elforgatjuk. A tükörről visszavert sugár a tükörtől egységnyi távolságra fekvő és a tükör forgástengelyére merőleges síkon negyedfokú görbét ír le. Ez azt jelenti,k hogy a műszerben a prizma ilyen értelmű forgatásánál - mivel minden állásban más és más tárgypontra mutat - a kép kétszer akkora szögsebességgel forog, mint amennyivel a prizma és ugyanakkor az említett görbe mentén el is tolódik. Ezt a képforgást a prizma alá szerelt ún. egyeneslátású (képfelállító) - feltalálója után Dove-féle - prizma küszöböli ki, amely ugyanabban az irányban, de csak fele akkora szögsebességgel mozog mint a fejprizma. Ezt a mozgatást egy kiegyenlítő (differenciál) szerkezet végzi. A Dove-prizmát gyakran összetéveszti az Amici-prizmával. hasonlítanak ugyan egymáshoz, de az utóbbi általában három különböző törésmutatójú üvegből összeragasztott rendszer, amelyet a színképelemzésnél (spektroszkópia) alkalmaznak.
A prizma alakját és a sugármenetet a bal oldali blokk, jobb alsó 2. sz. ábrán látjuk. Képfordítása részleges, mert csak jobb-bal, míg 900-kal elforgatva csak a fenti irányokat cseréli fel. A prizma hossztengelye körüli forgatásánál - rajta átnézve - a tárgyak képei kétszeres sebességgel látszanak forogni, mint maga a prizma. A be- és kilépő sugár iránya összeesik, ezért egyeneslátású prizmának is nevezik. Az ábrán egy másik sugármenetet is látunk.
forrás: DR. Bárány Nándor okl. gépészmérnök a műszaki tudományok doktora, akadémikus - Főszerkesztő - "Finommechanikai Kézikönyv" Műszaki Könyvkiadó, Budapest, 1974

above rightПГ-1М Оптическая схема орудийной панорамы
(при установке угломера на 30-00)
1 - предохранительное стекло; 2 - призма АР-90°;
3 - призма АР-0°; 4 - объектив; 5 - призма АКР-90°;
6 - плоскопараллельная пластина (сетка);
7 - четырехлинзовый окуляр;
8 - защитное стекло ночного освещения.
http://www.npzoptics.ru/catalog/pricely_dlya_artsistem/pg-1m/
Hu. text: a Differenciál szerkezet alkalmazása és a Dove-prizma befoglalási technológiái: A prizma foglalása a műszerésztől kézügyességet, szabályozása pedig türelmet kíván. Mint képfelállító prizmának optikai és mechanikai tengelyének össze kell esnie, vele szöget nem alkothat (billenés) és nem feküdhet rajta kívül (oldalazás). A Dove-prizmát képfelállítás céljából fogaskerék szerkezet forgatja. Foglalása kényes, ezért többféle megoldást alkalmaznak.
Az így foglalt és a hüvelybe erősített prizmát a 450-os fejprizma alá szerelve differenciálszerkezet forgatja. A homlokfogaskerekek helyett kúpkerekeket alkalmaznak. Ezt a megoldást régen nem tartották egyszerűen megvalósíthatónak. A 2-es és az 5-ös kúpkerék lazán ül a 6-os tengelyen, amelyeket a 3-as tengelyen szabadon forgó 4-es kúpkerék (bolygókerék) köt össze. Tegyük fel, hogy a 2-es kerék áll és az 5-ös kereket a 6-os tengely körül forgatjuk. A hozzákapcsolt ún. bolygókerék is elfordul a 2-es keréken legördülve magával viszi a 6-os tengelyre lazán feltolt 1-es hüvelybe erősített 3-as tengelyt is. Ha az 5-ös és 2-es kereket egymáshoz képest ellenkező irányban, de egyenlő szöggel elforgatjuk, akkor a bolygókerék helyben állva a mozdulatlan 3-as tengely körül forog.
A v-2 (önálló Dove prizmás metszet ábrán) az o optikai tengely körül az ά szöggel elforgatott, a 3-as kúpkerékkel egy darabot alkotó 2 felső részbe ágyazott derékszögű 450-os 1 fejprizma a képet 2ά szöggel elforgatja, de el is dönti. A fejprizma forgatásánál a differenciálmű a Dove-prizmát fél akkora szögsebességgel forgatja, így a képet állandóan egyenes állásban tartja. A bolygókerék átmérője tetszőleges lehet. Lényeg: hogy a meghajtó kúpkerék átmérője és fogszáma egyezzen. Az 1-es bolygókerék 2-es tengelye – függetlenül az átmérőjétől feleakkora (ά:2) szögsebességgel mozdul el, mint a példában a 3., 4. fogasléc.


above: Left: Hu. text: v-2 ábra a Differenciál szerkezet alkalmazása és a Dove-prizma befoglalási technológiái
A prizma foglalása a műszerésztől kézügyességet, szabályozása pedig türelmet kíván. Mint képfelállító prizmának optikai és mechanikai tengelyének össze kell esnie, vele szöget nem alkothat (billenés) és nem feküdhet rajta kívül (oldalazás). A Dove-prizmát képfelállítás céljából fogaskerék szerkezet forgatja. Foglalása kényes, ezért többféle megoldást alkalmaznak.
Source - forrás: DR. BÁRÁNy Nándor akadémikus - főszerkesztő, "Finommechanikai kézikönyv" , Műszaki Könyvkiadó Budapest 1974.
above: Juci'bacsi's scan collect: NoHigher!  Mirror rotate on plain of it round offset axe - Tükör forgatása sikján kívül eső tengely körül & Ray route of light in Dove-sortie so called stright viewing prism - Sugármenet a Dove-féle ún. egyeneslátású prizmában
above: NEW! MedRes! Optical elements
above: NEW! "The substance of periscopic effect."  www.ricchy.ch

above: new! Periscope princips: Left: MedRes! source: Wikipedia  Right: MedRes! ankle system
above: NEW! NoHigher! Periskop PDN sborochnyi chertezh  by:www.a4groupnet
above: NEW! WW-two Soviet T-34-76B tank PT4 panoramic sight with 'Dove'-prism

above: two NEW Pics: HiRes! Juci'bacsi' scanned colletion from planner book early 1970's. My mind ball pen skeetch drawing plan, from december 1973 Military Higher School Medical Center - Separating room during one month; Wave-boat for S.A.R. mission ('On the top of wave & through wave with 40-50 knots') and its panoramic Periscope with Dove-prism.
above: NEW! WW-Two Germany M.G.42 macine gun with M.G.Z.42 ziel optik for indirect fire.
above: NEW! NoHigher! Panzerdivision's rigious rictshütze-sightmen-gunnery trainer.
above: NEW! NoHigher!  Wermacht's desert camopainted panorama sight

above: WW-Zwei  Left: NoHigher!  Right: MedRes!  source: Bundes Archiv



above: MedRes!
above: NEW! MedRes! part of  sight
above: NEW! NoHigher! Royal Canadian Army's Artymans during sight
 NEW! HiRes! Juci'bacsi's advisory collection: German SPG "Ferdinand" or "Wespe" sight

above: NEW!: MedRes! German Spz. "Ferdinand" SP 88 mm gun Tankkiller' - 'Panzerjager'

above: HiRes! Mix about PG-1    below: NEW!
above: NEW! HiRes! Hungarian M.Kir.Honv 1914/35M 155 mm howitzer in Soviet Front at River-Don curve in firing site. source: Magyar Honvéd 2013.majus XXIV.evf. 5.sz. www.honvedelem.hu
above: NEW! MedRes! Hungarian M.Kir.Honv. tüzérség: 37M 105 mm light howitzer-tarack with MOM 14M panoramic sight in WW-Two at Don-curve.
HiRes! above: NEW! below: NEW! Hu. Mosonmagyaróvárer World's/International Model/Maquette Competition & Exhibition 2005.  photo: Mr. Kaszás Csaba activist of directorate

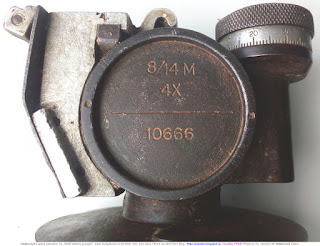

above: NoHigher! Hungarian made MOM's panorama sight    below: MedRes!
above: NoHigher! Hu. text Handbook of Hungarian MOM  8/14. M. gunsight from WW-two
 above: NEW! MedRes! MOM sight from"A tüzérség ma is él"  below: NEW! HiRes! MOM 1940s
below: NEW! MedRes! MOM 14M from WW-One
above: NEW! NoHigher! Advanced Hungarian Arty Battery Commander: Palvin Barbara üpk. in Hussar coat and with spurred  shoes - sarkantyús cipőben.   below: NEW+! NoHigher! PB
above: NEWHiRes! Soviet Quadrant with Mils: 360 degrees/60-00' for  artillery gunsight inspection  source: Yaplakal.com

 above & below: NEW! NoHigher! Aushilfsrichtmittel - Zielfernrorhr

above: NEW! MedRes! Gunner's Shock-Blast after fire by rear move okular (Maybelline Calendar)

aboveNEWNoHigher! American 'Seiler' gunsight on 155 mm howitzer.  www.seilerinst.com/

above: NEW! HiRes! US Navy (U.S.M.C.) Marine Corps - marines Arty: 320th Field Artillery Regiment ondials in the deflection and azimuth by SEILER. USN photo

above: NEW! NoHigher!  source: 'Seregszemle' ÖHP X. évfolyam, 3. szám, 2012 Pdf.
above: Royal Canadian artillery enlisted gunner
above: NEW! MedRes! WW-Two in color.7-A 5.5-inch gun crew from 75th (Shropshire Yeomanry) Medium Regiment, Royal Artillery, in action in Italy, 1943. september.
Image: Imperial War Museums (tr 1402)  source: http://mashable.com/2017/04/30/second-world-war-in-color/?utm_campaign=Mash-Prod-RSS-Feedburner-All-Partial&utm_cid=Mash-Prod-RSS-Feedburner-All-Partial&utm_source=feedly&utm_medium=webfeeds#jHA1xOArjmqk
above: NoHigher! USA M29A1 indirect gunsight

above: NEW! NoHigher! Left: British "Abbot" SPHG 105 mm   Right: aushilfsrichtmittel
above: NEW! NoHigher! English FV433 (Fighting Vehicle-433) self propelled 105 mm gun

above: NEW! MedRes!  Left: Peace "Pinky" Abbot  Right: 155 mm Abbot  pinterest.com
above: NEW! HiRes! British Army's FV433 'Abbot' 105 mm SP gun on 'Scorpion' chassis  wiki
FV433 Field Artillery, Self-Propelled "Abbot" is the self-propelled artillery variant of the British Army FV430 series of armoured fighting vehicles, using much of the chassis of the FV430 but with a fully rotating turret at the rear housing the 105 mm gun and given the vehicle designation of FV433.
Its correct designation was "Gun Equipment 105mm L109 (Abbot)"; L109 was little used, probably to avoid confusion with 155 mm M109 that entered UK service at about the same time. The name "Abbot" continued theSecond World War style of naming self-propelled artillery after ecclesiastical titles. The FV433 used a different configuration of power pack from other vehicles in the FV430 series. en.wikipedia.org/FV433_Abbot_SPG

above: NEW! NoHigher! Germany gunsight.
above: NEW! MedRes! Gunner's convergence of her eyes due monocular sight
above: MedRes! Self Propelled un-Howitzer 2S1 'Gvozdhika' - Самоходная гаубица 122-мм 2С1 «Гвоздика» - 2Sz-1 "Gvozgyika" 122 mm-es önjáró úszóképes ágyútarack

above: Left: Juci'bacsi photo BHTA's coll.: HiRes! FREE!  Right: MedRes! mix

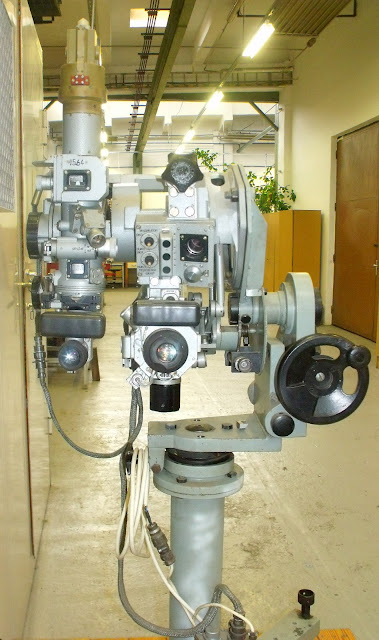

above: HiRes! Juci'bácsi's photo about BHTA's collection PG-2S sight of  2S1 "Gvozdhika" SPH


above: NEW! PG-2 official drawings of GDR's NVA: Upper: MedRes!  Lower: NoHigher!
above: NEW! NoHigher! Soviet PT-1 gunsight from 1932.
above: NEW! NoHigher! Helenare with "retired  direct gunsight" - ~ nyá. irányzótávcsővel
above: NEW pics! NoHigher! PG-1M in 9A39M1 "Buk" - 'Gadfly' TELAR
above: NEW! NoHigher! photo: Pierre Silber "The reserve collimator and orienting ziel."
above: NEW! NoHigher! Kollimator-Baby "Kollinhyca"  photo by: Ian L. Sitren Ca. 'Second Focus'   in U.S.A. Ca. Palm Spring Miss. Maria Rogers  http://bodyspace.bodybuilding.com/marrrria/
photo: Ian L. Sitren 'Second Focus'
source: Hu. Google G+ Collector: Mr. Bányiczki Zoltán Pin-Up expert
above: NEW! NoHigher! Soviet K-1 Collimator - Kollimátor for reference point - kisegítő célnak
above: NEW! HiRes! Iraq D-20's muzzle in work wih K-1 collimator - Csőszájfék munkában
above: NEW! Juci'bacsi coll: MedRes! Prepare of D-20's fire in Hu. PeopleArmy - MN at Várpalota Firing Range 1970s  1983. "Kunság-83" exercise

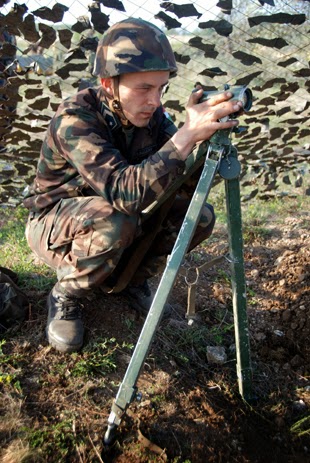

above: NEW pic: Hu Army - WP (MN) D-20 152 mm gun-howitzer  with K-1 collimator.
aboveNEW+NoHigher! Collimating Illuminator -  Kollimátoros Alávilágító. Miss. Maria Rogers  photo: Ian L. Sitren 'Second Focus' in U.S.A. Ca. Palm Spring   source: Hu. Google G+ Collector: Mr. Bányiczki Zoltán Pin-Up expert   https://www.facebook.com/SecondFocus/

above: NEW! Left: MedRes! PG-1M reticle  Right: MedRes! K-1 normal view source. mnemonik
PG-1 szálkereszt jelzéseinek egyeztetése a Főkisegítőcél K-1 kollimátor látómezejében lévő jelekkel.
below: HiRes! reticle-szállemez drawings: Left: K-1 Colimator-Kollimátor  Right: PG-1 lövegtávcső




above: NEW! MedRes! Study class of Mortar 120 mm at Russian 34th Montain Brigade - Aknavetős tanterem a 34. hegyi dandárnál.    below: NEW! NoHigher! K-1

K-1 Ordnance collimator

Collimator is intended to aid the azimuth layering of an ordnance if natural indirect fire reference points are absent or in reduced visibility: dark time, fog, smoke, bush or forest around fire position.
Collimator is equipped with the level for leveling, reticule illumination for dark time and tripod for quick mounting.

Specifications:
Field of view, deg 10
Exit pupil diameter, mm 48
Leveling accuracy, arc. min 60
Overall dimensions, mm 280x131x95
Weight, kg 1.2

К-1 Орудийный коллиматор

Предназначен для горизонтальной наводки орудия при отсутствии естественных удаленных точек наводки и в условиях ограниченной видимости: ночью, в тумане, при задымлении огневой позиции, при расположении орудия в лесу или кустарнике. Коллиматор снабжен уровнем для горизонтирования, подсветкой шкалы для темного времени суток, а также треногой для удобства установки.
Технические характеристики
Поле зрения, град 10,7°
Диамет выходного зрачка, мм 48
Цена деления уровня, угл. мин 60
Габаритные размеры, мм 280х131х95
Масса, кг 1,2
above: Russian K-1 Kollimator's reticle and rear adjustable light mirror
above: HiRes! cutaway of K-1 soviet collimator's optics devices
above: new! NoHigher! Cross section drawing of American collimator
aboveNEW+NoHigher! Other wooden optic-box: The vintage photo-apparat on tripod from late 1800s by photoartis: Danish Egon Hye  https://www.facebook.com/egon.hye/media_set
above: NEW! NoHigher! Hungarian topmodel Ms. Pataki Ági - Agnes from late 1970's "Fürge Ujjak" kötő-horgoló magazin "Nimble Fingers" knitting-crocheting magazine
 American Arty Reference Point's Collimator system
above: MedRes! Mix: Iraqi field artillery crew of US 105th Field Artillery Regiment, 5th Iraqi Army Division emplace a M198 155mm howitzer
above: NEW! NoHigher! US Army's 155 mm M982 "Excalibur" round from an M777 howitzer.
above: NEW! NoHigher! Stressed face in consequence of sound of blast.
above: NEW+! MedRes! Vietnam War Khe Sanh  USMC's 105 mm howitzer fires
above: NEW! NoHigher! american M12

above: NEW! Other special equip, prismatic reading glass equipment for Ladies - Olvasószemüveg

above: NEW! MedRes! Red  Army's New redhair (arty color) halfeye candidate for arty gunner for PG-1

above: HiTech Gunsight: actress Emma Watson from movie "Harry Potter"

FIN!

Nincsenek megjegyzések:

Megjegyzés küldése
