156.) T-34: 1956-os Forradalom és Szabadságharc Szovjet páncélosai: I. rész - 1956's Hungarian Revolution's Soviet armors: 1st part: WW-Two Tanks; T-34/85 medium tank, SU-85,-100 Assault Gun - Tankkiller -rohamlöveg СУ-85

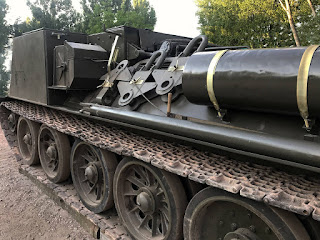

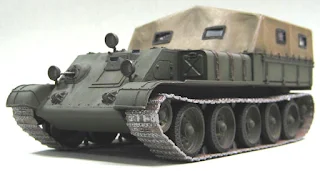

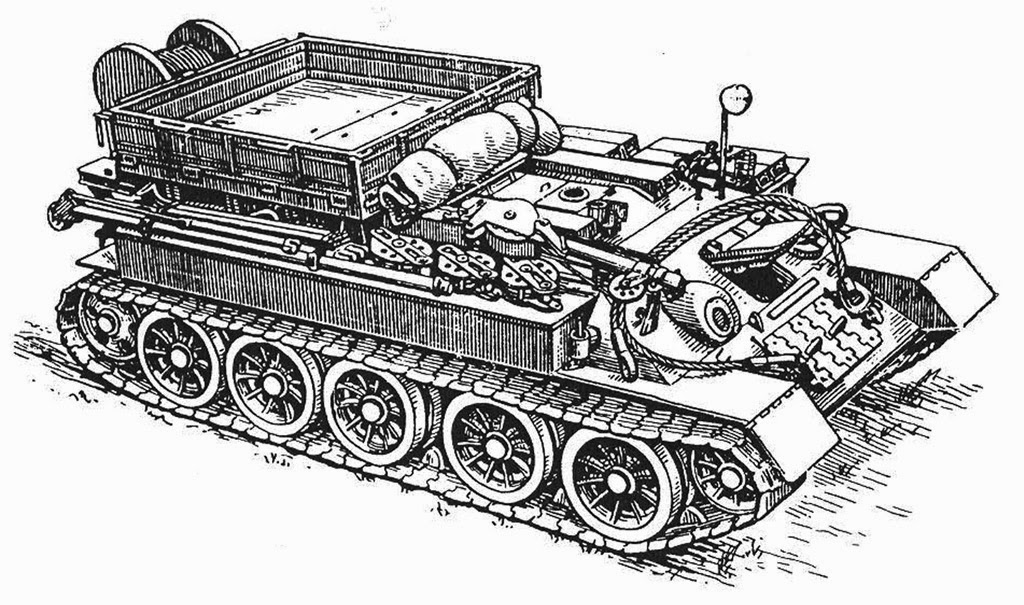

1956. T-34 Tank,VT-34 ARV: 1956-os Forradalom és Szabadságharc Szovjet páncélosai: I. rész - 1956's Hungarian Revolution's Soviet armors (Wikipedia)

Fill up to-113%-13.06.2017.-Regulated+++++++++++++
WW-two Soviet Medium tank: T-34/85
above: The Hungarian Army's T-34/85 behind the "Kilián-barracks" on Budapest Üllői-street
above: NEW! HiRes! Juci'bacsi's coll.: "AirArt" Graphics artwork A3 memorial sheet 2006.

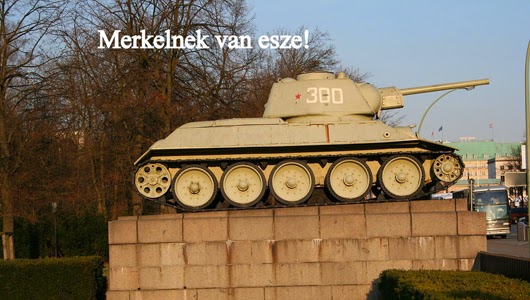

above: NEW! NoHigher! Win. press photo: Nowdys. Berlin memorial with it's veterany crew-member.
above: NEW! Nowadays 2016. januar  in Berlin.: -Újra szabadítsatok fel Bennünket!
above: main-Designer: Koskin
belowHiRes! Soviet tanks
NEWNoHigher! WW-Two: Czech Army gen. Ludvik Svoboda Hds.tbk.: book: 'from The Ural to Praha' - 'Az Uraltól Prágáig'; above: The Czechoslovakien armor brigade's T-34/76B "Lidice" Our armors and Machine Pistol-men (Recons) in forests of Charpatian mountain chain   below: Parad march of  fredoomer, marschall Rybalko and Lelyuschenko's armors in Prága's with T-34s (the first only hull as ARV)  source: Juci'bacsi's collection  also Courtesy FREE!
above: MedRes! from Top: light BT-5, light T-70, heavy KV, middle T-34/85, heavy IS-2
above: NEW! NoHigher! Hu. Reservisten Training in Tata MH 25th. "Klapka György" Mech. Bde.  - Gl.dd. (former 1st.l armor Rgt. & Div.HQ) Önkéntes Műveleti Tartalékos - ÖMT Kiképzés 2016.  photo: ret. 1st Res. Lt. Radnai Róbert nyá. t. fhdgy.  source: facebook
above: HiRes! museal T-34/85
above: NoHigher! Berlin WW-Two may 1945.

above: East-Berlin revolution. Left: in downtown of Eastern-city   Right: Bundesarchiv B145 Bild F005191-0040, Berlin, Aufstand, sowjetischer Panzer.
The Uprising of 1953 in East Germany started with a strike by East Berlin construction workers on 16 June 1953. It turned into a widespread uprising against the German Democratic Republic government the next day. In Germany, the revolt is often called People's Uprising in East Germany (Volksaufstand in der DDR). In remembrance of it, June 17 used to be a national holiday of West Germany until reunification. The uprising in East Berlin was violently suppressed by tanks of the Group of Soviet Forces in Germany and the Volkspolizei. In spite of the intervention of Soviet troops, the wave of strikes and protests was not easily brought under control. Even after 17 June, there were demonstrations in more than 500 towns and villages. http://en.wikipedia.org/wiki/Uprising_of_1953_in_East_Germany
Az 1953-as keletnémet felkelés a kommunista rendszer elleni első népfelkelés volt, ami az NDK-ban zajlott le 1953 júniusában. Június 16-án közel ezren tüntettek Berlinben a létfeltételek romlása miatt, és szabad választásokat követeltek. Az építőmunkások sztrájkja átterjedt az egész országra. Június 17-én több, mint 270 helyen zavargások törtek ki az NDK-ban. A 600 üzemben folytatott sztrájkokban közel 300-400 ezer ember vett részt. Kelet-Berlin mellett Magdeburg, Halle és Lipcse, valamint a Bitterfeld, Merseburg és Leuna közti iparvidék volt a sztrájkok központja. A tiltakozó tömegek szabad választásokat, a politikai foglyok szabadon bocsátását, és Németország egységének visszaállítását követelték. A megmozdulások ellen június 17-én 13 óra körül a szovjet megszálló hatalom kihirdette a szükségállapotot. Június 18-ra a helyzet normalizálódott. A megtorlás során mintegy 20 ezer személyt letartóztattak, 3 ezer főt börtönbüntetésre ítéltek. Közel 200 tüntető életét vesztette, 21 személyt pedig a statáriális bíróság ítélt halálra és kivégeztetett. http://hu.wikipedia.org/wiki/1953-as_keletn%C3%A9met_felkel%C3%A9s
above: Poland - Poznan 1956.
above: NoHigherTop: ISz-2    Bottom: T-34  1949. Dózsa György-street - Heroes'-square  cross of Andrássy-alley
above: NoHigher! Military Parad of Hungarian People Armed Forces before 1956. on Dózsa György-út streetat Heroes'-square. To right strenght Andrássy-út-alley with ISz-2 heavy tanks
above: NEW! NoHigher! Katonai Díszszemle - Military parad Dózsa Gy.-str. early 1950s  Fortepan.hu
above: NoHigher! TIME Magazine cover graphics: Hungarian Freedom Fighter -  23rd October of 1956
below: MedRes! Painter-artyst Bánfalvy Ákos (My friend) 1956. www.galeriainfo.hu

The 1956 Revolution:

The same people who survived the siege of  Budapest in 1944/45 were faced with another Soviet Siege in 1956. At that time there was a nationwide revolt against the Communist government of Hungary which grew into an armed rebellion,  In response, the Soviets staged another massive attack on Budapest with tanks, artillery, air strikes, and infantry, crushing the Hungarian resistance in two weeks, and leaving Budapest in ruins again. Every October 23rd today's Hungarians celebrate their 1956 stand against the Russians.
Budapest: above: Main conflict sites durin the Soviet attack.

In 1956, the most serious challenge to Soviet domination in Eastern Europe came from Hungary when reformers demanded that Hungry be a free nation, that Soviet troops withdraw and the secret police be disbanded. Active street fighting broke out between the reformers and the Communist leadership. The Soviet tanks withdrew and the Hungarian people felt they had won their revolution. Their battle for freedom inspired people around the world. This was the first Soviet bloc nation to declare its independence. The people celebrated all over Hungry as Russian leader Nikita Khrushchev vacillated for several days.
Then on November 4th, 1956, the Soviet troops launched a massive invasion of Hungary. The people of that nation thought the West would intervene and save their revolution. They were to be horribly disappointed by the West's reaction. A pitch battle broke out in the streets of Budapest. - The reformers lost the fight and thousands upon thousands were killed. 200,000 Hungarians fled the nation to Austria. People were rounded up, imprisoned and executed . The USSR won totally.
Main resistance places.
above: Budapest map of main remarkable sites and buildings. Будапешт
Below: The most of 1956's phot from FORTEPAN - Internet - facebook.

above: MedResLeft: Margit-híd Pestside bridgehead  Right: at Parlament on "Kossuth"-tér - square
below: Left: József-krt.-ring at "Corvin"-köz-lane -Cinema- photo: Michael Rougier—The LIFE-Picture Collection: Getty Images   Right: Lenin krt-Nagykörút - big-ring.

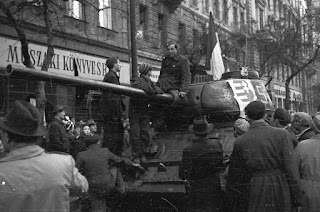

above: MedRes! Hungarian T-34s moving on Pest side Duna-part-shore site? Backround is  Soviet T-54
above: HiRes! Juci'bacsi's marked nowadays Aerial photo from Buda-side.

aboveNEWHiRes! Aerial photo from HuAF Mi-8T: Photographer AVIATOR - International Magazine chief Editor; Leslie Angyal László Samuel;over Budapest -Parlament - Danube-river HQFE=2000 m occasion of Celebration of August 20th Air & Water Parade's parajumping section 1980's. captain Ecsédi András eje. szds. MH.86th Szolnok-LHSN HB boss of  An-26 cargo sqn's Para Service & member of HPA para-sport team - An-26 szre. szd. eje. szolg. főnök és MN eje. válogatott tag.  Ugrás Budapest - Országház felett az 1980-as években az Augusztus 20-i Légi és Viziparádé alkalmával. source: www.facebook.com

Советские танки в Будапеште В ноябре 1956 года советские войска подавили венгерское народное восстание. В рамках операции «Вихрь» со стороны СССР участвовали более 15 та


above: MedResI don't know the streets?

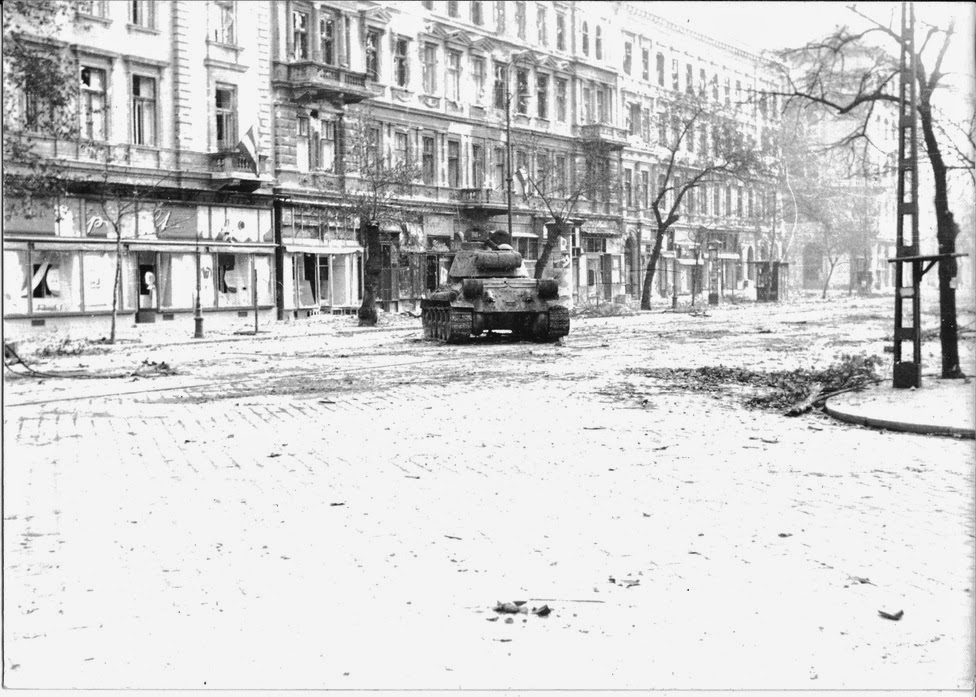

above: NEW! MedRes! T-34 on József-körút-bouleward  www.fortepan.hu


above: Lenin-körút-ring (Erzsébet-krt. now) "Nagykörút" - "BigRing"   below: also



above: Left: MedRes! source: Fortepan   Right: MedRes! Hungary 1956 revolution-uprising soviet invasion history illustrated pictures photos images.
MN harcjárművek mennyisége 1956 október:  source: forum.index.hu
451db T-34/85
68db ISZ-2
32db ISZU-122SZ
136db SZU-76

szovjet veszteség:
22db T-34/85
3db T-54
1db ISZ-3
1db ISZU-152
1db SZU-100
1db SZU-76M
aboveMedRes! From E.: Blaha Lujza-tér-square and Buda I young term home & vorkplace Böszörményi út 44-46., MOM
above: NEW! T-34 at Eastern Railway terminal - Keleti pályaudvarnál a Baross téren-sqe   sourcehttp://multkor.hu
above: Aerial photo about Blaha Lujza-tér-square   below: Google-Earth photo
below: Photos 1970's Top: MedRes! Blaha Lujza-tér and 'Csemege' food-store.  Bottom: NoHigher!
above: MedResLarge! Budapest's Public-Traffic Line-map 1957.  Scale= 1 : 50.000
above: NEW! HiRes! Western Railway terminal - Nyugati-pályaudvar early 2000's
above: NoHigher! T-34s at "Western" Railways Terminál - Nyugati-pu. on Lenin-körút-ring at Marx-tér-square toward VIth district "Oktogon" 1960's.
above: NoHigher! Behind the National Museum and front of building of Magyar Rádió on Pollack Mihály-tér-square: Re-markings to Hungarian mark on turret of T-34/85
above: NEW! NoHigher! Hungarian Revolutioner tank
above: NoHigher!  Puskin-street near building of  Media-Radio Studio
belowLeft: Puskin-utca-street ner to Magyar-Rádio's headquarters building, behin the national Museum.  Right: Unknown place
above: Hungarian Studio of radio and Puskin-srtreet.
Hu. text: ... Ilyen előzmények után indult meg a szovjet hadsereg támadása november 4-én hajnalban. A hadművelet fedőneve „Forgószél" volt, amit a „Mennydörgés" fedőkód elhangzásakor indítottak meg. 60.000 katona, 17 hadosztály kezdte a hadműveleteket, a több ezer löveg és páncélos mindent elsöpörve esélyt sem adott a néhány ezer fős felkelőnek, nemzetőröknek, akik zömmel kézifegyverekkel vették fel a kilátástalan küzdelmet. Győr-Sopron megyében a fő útvonalak mentén keleti és déli irányból érkeztek a tankhadosztályok, amelyek a 8. szovjet hadsereg alárendeltségébe tartoztak Babadzsanjan tábornok vezetésével....

above: Retro 'Art-Deco' bakelit alarm clock-wecker time was ... about fire the radio announcement.

Sowjetische Truppenbewegung (24.-25.10.1956)
above: Abbildung nach Valeri Vartanov, Die Sowjetunion und die Ereignisse im Herbst 1956, in: Die Ungarnkrise 1956 und Österreich. Wien 2003, 79.
above: HiRes! Schedule og Hungary of 26-27. october of 1956. and 28. oct.-4.nov. Sowietische angriff.
Венгерская Республика  -  Венгерской революции 1956 года
Больше читайте здесь: http://gazeta.zn.ua/SOCIETY/v_druzheskih_obyatiyah_kremlya_k_50-letiyu_vengerskoy_revolyutsii_1956_goda.html
После смерти Сталина и ряда реформ, которые провел премьер-министр Имре Надь, в Венгрии началась «революция умов», которая в 1956 г. привела к всенародному восстанию. Надь объявил о выходе страны из Варшавского договора, но дело кончилось советскими танками, на которых в Будапешт «въехал» Янош Кадар, возглавивший Венгерскую социалистическую рабочую партию. С поста генсека его сместили лишь в 1988 г. Произошла мирная смена власти, установился парламентский строй, начались рыночные реформы. В 1999 г. Венгрия вступила в НАТО, а в 2004-м — в Европейский союз.В ноябре 1956 года советские войска подавили венгерское народное восстание. В рамках операции «Вихрь» со стороны СССР участвовали более 15 танковых, механизированных, стрелковых и авиационных дивизий, 7-я и 31-я воздушно-десантные дивизии. Целью операции был арест правительства Имре Надя, вставшего на реформистские позиции, и нейтрализация всех вооруженных отрядов восставших венгров, утверждение у власти марионеточного правительства.
В ходе подавления восстания погибли 2,6 тыс. венгерских граждан, почти 20 тыс. были ранены. Советская армия потеряла, по официальным данным, 669 человек убитыми, 51 — пропавшими без вести, 1,54 тыс. — ранеными. После подавления восстания его арестованным участникам было вынесено свыше 300 смертных приговоров.
above: site of the greatest resistant; Üllői-út-street, "Corvin"-köz-close, "Kilián"-laktanya-barracks
above: NoHigh! The "Kilián"-laktanya-barracks/kasarne with Hu. T-34 (same as the initial pic!)
above: MedRes! Üllői-út street-alley at "Corvin"-köz left. Right corner of building; "Kilián"-barracks. Forward destroyed IS-3 behind to right T-34.

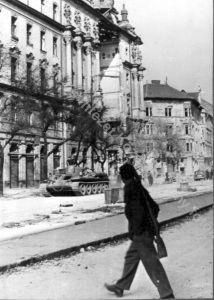

below: Left: Ferenc-krt. the Petőfi-híd bredgehead at Boráros-tér-square.  RightKisfaludy-street near "Corvin"-köz-close.
above: HiRes! 2005. Sight viewing marked Map of uprising and resistance situatons.
T-54 és T-55
típusok) ugyanis ilyenkor igyekeztek repeszgránáttal megjelölni a veszélyes ablakokat. Nagy volt a veszteség, támadók és védők szemszögéből is, sokan szenvedtek égési sérülést, a védők általában a kezükön, az égő törülközőcsíktól. Dr. Pestessy József orvos visszaemlékezése: „A Molotov-koktéltól sérült gyerekek gyakran tenyerükön égési sebekkel kerültek be a Kilián laktanya pincéjében működő segélyhelyre. A betegellátás után a pesti srácok nem várták meg a teljes gyógyulást, újra részt vettek az utcai harcokban azzal, hogy »Tudunk már ezzel hajítani…«”
Csak egy adat, a Corvin-közben a szovjet 33. gépesített gárdahadosztály 17 harckocsit vesztett egy nap alatt, általában a teljes személyzettel együtt. A felgyújtott harckocsik menekülő legénységére külön szervezésű osztagokból lőttek. Az összes szovjet veszteséget sok okból nem ismerhetjük, a harckocsiveszteséget Budapesten összesen 80-120 közé teszik, ebben persze az egyéb harcjárművek nincsenek benne.
A magyar veszteségeket sem ismerjük pontosan, csak becsülni tudjuk, élőerőben és vagyonban is óriási volt a kár. Akárhogy is volt, a Kallinikos-féle gyújtófegyverből átalakult Molotov-koktél bizonyította hatékonyságát spanyol, finn, jenki, orosz, japán és magyar kézben is. Gyilkos erejű fegyver, még akkor is, ha olcsó, sajnos volt idő az erejének a megtapasztalására.

Hu. text: A Budapestről október végén elűzött szovjet katonai erők beásták magukat egy kb. 25 kilométeres körben a magyar főváros köré. Alig másfél nappal később teljesítette a szovjet hadsereg Kádár János kérését, november 4-én vasárnap hajnalban tankok dübörgésére, robbanások és csataharc zajára ébredt Budapest lakossága. Ferihegyről az Üllői út felett felderítő és bombázó repülőgépek ingáztak a belváros felé - a Nagyvárad tér és a Nagykörút közötti szakaszon lakók szerint szőnyegbombázást végeztek az Üllői út mindkét oldalán, mielőtt a tankok is elindultak a szétbombázott házak között a Belváros felé.
Az Üllői út az egyenes út a repülőtérről a belvárosba. Az 1956 november 4 utáni harcokban az út mindkét oldalán, a Nagyvárad tértől a Nagykörútig alig akadt egy-egy épület, amelyik többé-kevésbé ne rongálódott volna meg. A legnagyobb kárt a Ferenc körút 42-es számú lakóház és a következő képen látható épület a Ferenc körút és Üllői út sarkán szenvedte el. Az Üllői út ezen szakaszán két évig, 1958 közepéig le volt zárva a nemzetközi forgalom. Autobuszok kerülővel jártak a repülőtér és a belváros között. A sok forgalmi korlátozás része volt az a rendelet is, hogy a taxisofőröknek be volt tiltva, külföldi vendégeket ezen az útszakaszon szállítani.

Az Üllői út és Ferenc körút sarkán, közvetlen az Iparművészeti Múzeum mellett még álló, a környék egyik legszebb lakóépületét láthatjuk, melyet az 1956 november 4-én bevonuló szovjet tankok egyike lőtte ki úgy, ahogy a képen látható. Ebbe a szovjet tankba molotovkoktélt dobtak a felkelők, személyzete éppúgy benne égett, mint körülötte több más szovjet T34-es tankban.....
source
http://www.kolleth.net/blogs-hu/Nagy_Imre.html
En text: The Hungarian Revolution of 1956 was a spontaneous nationwide revolt against the Communist government of Hungary and its Soviet-imposed policies. After announcing their willingness to negotiate the withdrawal of Soviet forces, the Soviet Politburo changed its mind and moved to crush the revolution. On November 4, 1956, a large joint military force of the Warsaw Pact, led by Moscow, entered Budapest to crush the armed resistance.
The Soviet intervention, codenamed "Operation Whirlwind", was launched by Marshal Ivan Konev. The five Soviet divisions stationed in Hungary before October 23 were augmented to a total strength of 17 divisions. The 8th Mechanized Army under command of Lieutenant General Hamazasp Babadzhanian and the 38th Army under command of Lieutenant General Hadzhi-Umar Mamsurov from the nearby Carpathian Military District were deployed to Hungary for the operation.
At 3:00 a.m. on November 4, Soviet tanks penetrated Budapest along the Pest side of the Danube in two thrusts one from the south, and one from the north—thus splitting the city in half. Armored units crossed into Buda, and at 4:25 a.m. fired the first shots at the army barracks on Budaõrsi road. Soon after, Soviet artillery and tank fire was heard in all districts of Budapest. Operation Whirlwind combined air strikes, artillery, and the coordinated tank-infantry action of 17 divisions. By 8:00 am organised defence of the city evaporated after the radio station was seized, and many defenders fell back to fortified positions. Hungarian civilians bore the brunt of the fighting, and it was often impossible for Soviet troops to differentiate military from civilian targets. For this reason, Soviet tanks often crept along main roads firing indiscriminately into buildings. Hungarian resistance was strongest in the industrial areas of Budapest, which were heavily targeted by Soviet artillery and air strikes. The last pocket of resistance called for ceasefire on 10 November. Over 2,500 Hungarians and 722 Soviet troops had been killed and thousands more were wounded. sourcehttp://en.wikipedia.org/wiki/Soviet_occupation_of_Hungary
above: NEW! NoHigher! Anti-tank tactics in city in 1956.
above & below: MedRes! cross of József-krt.-ring and Kisfaludy-köz-close behind "Kilián"-kasarne. Photo: Erich Lessing     below: visible at otherside the GAZ M-20 "Pobeda" govermental car.
below: MedRes! Hungarian Soviet made GAZ M20 "Pobeda" goverment car. (Gorkovsky Auto Zavod - Gorkiy Car Factory) ГАЗ М20Побе́да”"Pobjéda"

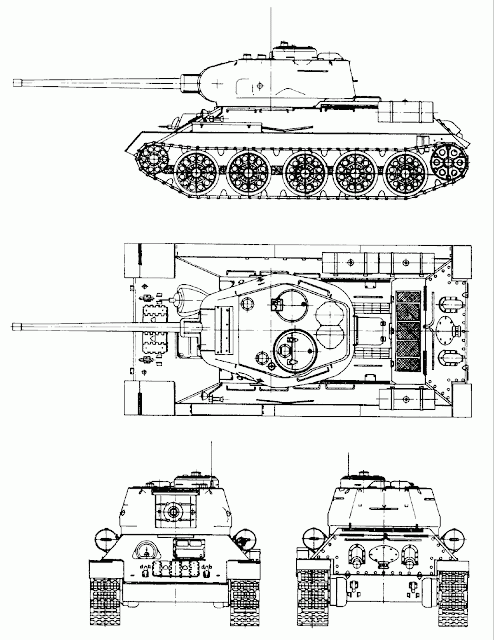

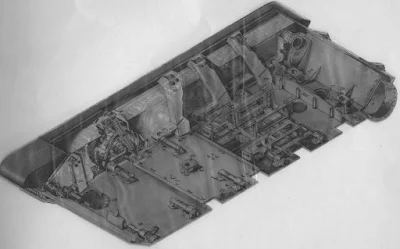

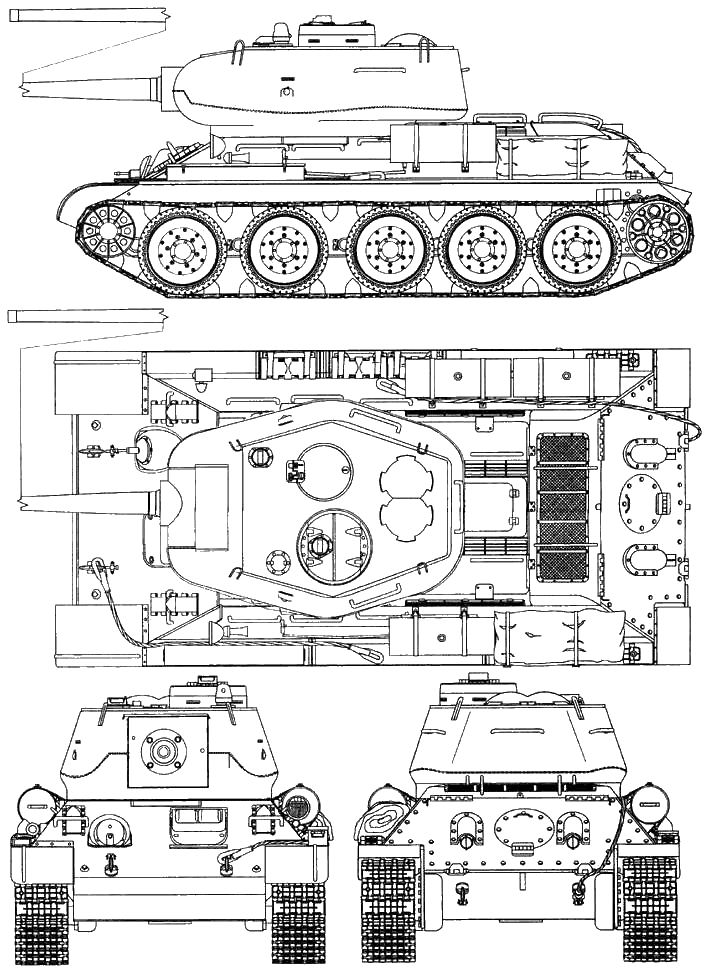

above: HiRes! four view linedrawing   below: MedRes! cross section
above: HIRes! Soviet "Pobeda" ("Victory") armor T-34 crew watch.

above: Flag of Hungary, with the communist coat of arms cut out. The flag with a hole became the symbol of the revolution. (Photographed at the "Corvin-köz")  source: wikipedia
above: NoHigher! T-34 at "Astoria"- Kossuth Lajos-utca-street Rákóczi-út-street cross Pharmacy-store in downtown from National Museum - Nemzeti Múzeum - on Museum-krt. opposit the Tanács-körút-ring (old name: Károly-krt. now name) after November 3.
above: MedRes! From other photomaker position on the corner of  Tanács-krt.-ring right and treverse-right Kossuth Lajos-utca-street, opposit the Hotel "Astoria" and crossing's traffic lights.
above: NoHigher! Fr. text: Dès le dimanche 4 novembre, l'Armée Rouge investit Budapest. Au total pas moins de 8 divisions et plusieurs centaines de chars du dernier modèle T-34. The armor platoon was On the Kossuth Lajos-street at Hotel "Astoria" cross from "Emke" toward "Erzsébet"-híd- Elizabeth-bridge.
below: MedRes!  Left: The ruined building of Pharmacy.  Right: Kossuth Lajos utca R: H. Astoria.


above: NEW! MedRes! Opposit the Hotel Astoria in crossing in late 1970's. Hungarian supermodels, Miss. Patz Dóri with   far middle: Welzer Erzsébet, right: Fekete Klári  Magyar retro szupermodellek  sourcehttp://retromagyarfotomodellek.blogspot.hu/2015/12/patz-dori-szupermodell.html

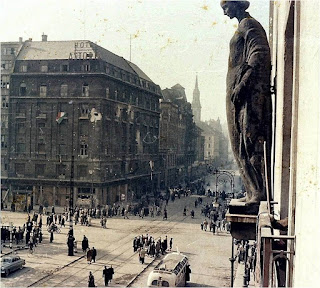

above: MedRes! "Astoria" cross in downtown. bottom Left: color 1972.   Right: late1960's
above: NoHigherBuda-side Móricz Zsigmond-körtér - ring-square. A destroyed Soviet T-34/85 in Budapest, 1956. The turret is lying behind the hull.

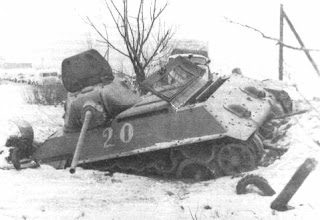

above: MedRes! Killed T-34 at Buda side near to Moszkva/Széll Kálmán-tér. at Szilágyi Erzsébet-fasor-alley opposit the park of Városmajor northern sector.
aboveMedResT-44 (T-34/85 turret & T-54's hull) on Széna-tér at Buda side.
above: NEW! MedRes! Watercolor artwork by Hu. Mr. Kovács Zoltán 2016. from facebook

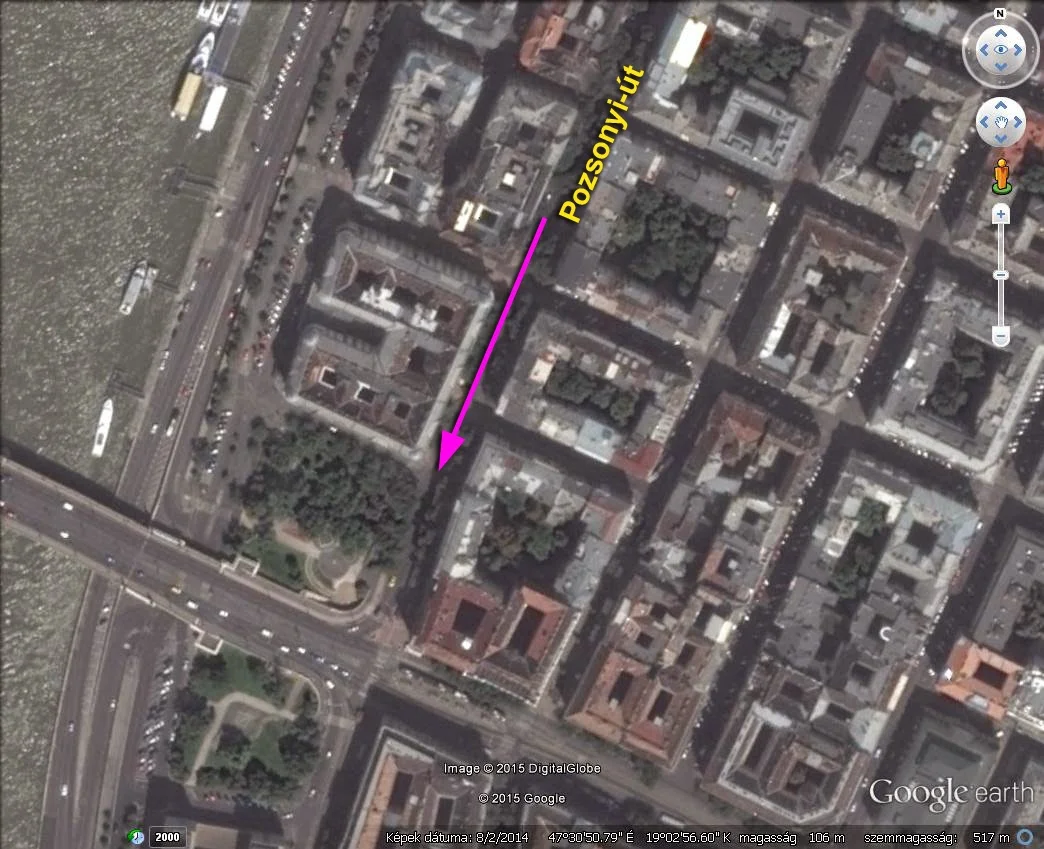

above & below: MedRes! Remix photo convert todays: Pozsonyi-út-street near Danube-shore toward Margit-híd-bridgehead
above: Original - MedRes! Google space-photo: bridgehead at pest of margaret-bridge.  (Remark: Unfortunately the Budapest's pics is blur from 2013 opposit Berlin, Praga, Bratislava very sharp! Why??)
above: Some importan site of  23rd October's uprising and revolution

above: HiRes! Left: Budapest public transport lines Nowadays.  Right: Map of Budapest from 1966. pink Marked the main places.
ABBREVIATIONS ON THE MAPS
BLT Blaha Lujza tér NSU Nagy Sándor u.
BT Batthyány tér NSz Népszínház utca
FK Ferenc körút RUÁ Rákospalota-Újpest MÁV Állomás (Rákospalota-Újpest Station)
KCs Kőrösi Csoma út SzEF Szilágyi Erzsébet fasor
Kk Kőbányai kocsiszín (Kőbánya depot) SzH Szabadság híd
KL Kossuth Lajos u. SzM Szinyei Merse utca
Lu Lónyay u. VP Vajda Péter u.
MT Március 15. tér VT Vörösmarty tér
MZsK Móricz Zsigmond körtér
below: HiRes! Map of Budapest public transport network 1956.
The Hungarian Revolution of 1956 or Hungarian Uprising of 1956 (Hungarian: 1956-os forradalom or felkelés) was a spontaneous nationwide revolt against the government of the Hungarian People's Republic and its Soviet-imposed policies, lasting from 23 October until 10 November 1956. Though leaderless when it first began, it was the first major threat to Soviet control since the USSR's forces drove out the Nazis at the end of World War II and occupied Eastern Europe. Despite the failure of the uprising, it was highly influential, and foreshadowed the downfall of the Soviet Union.
Az 1956-os forradalom Magyarország népének a sztálinista diktatúra elleni forradalma és a szovjet meg­szállás ellen folytatott szabadságharca, amely a 20. századi magyar történelem egyik legmeghatározóbb eseménye volt. A budapesti diákoknak az egyetemekről kiinduló békés tün­te­té­sével kezdődött 1956. október 23-án, és a fegyveres felkelők ellenállásának felmorzsolásával feje­ződött be Csepelen november 11-énhttp://hu.wikipedia.org/wiki/1956-os_forradalom
 above & below: NoHigher! Replay 23 october of 1956 Revolution at Budapest, Károly-körút-ring 23.10.2006. with operating tank as illegal by "expert" 65-70 years old H.Gy. Who was former tankdriver soldier -
1956. újrajátszása 2006-ban.  Egy működőképes dekorációként kiállított T-34-est (amiből csak egy volt a BJKMF-án a HM.HIM tuladona) elkötött a kb. 65-70 éves Horváth György aki katonaként anno hk.vez. volt. Alig tudták leállítani a kisöreget aki simán manőverezett a hk-ával miután pöccre beindította. Látszik rajta a hozzáértés és az eltökéltség a "Megmutatom nektek!" vonatkozásában. Sérülés nem történt, viszont bulinak klassz volt és a nép így kiengedhette a gőzt. source: MTI
above: NEW! MedRes! In the conflict situation on Deák-square
above: Some importan site of  23rd October's uprising and revolution     below: MedRes!
below: MedRT-34/85
above: The T-34's design bureau's designers

A T–34 („три́дцатьчетвёрка” - "TéHarmincnégyes") szovjet közepes harckocsi, melyet elsősorban a második világháború idején, 1941 és1945 között vetettek be. A precíziósan kidolgozott német harckocsikkal szemben viszonylagos egyszerű legyárthatósága és kezelhetősége, valamint a nagy számbeli fölény voltak fő előnyei. Emellett volt néhány előnyös műszaki tulajdonsága is. sourcehttps://hu.wikipedia.org/wiki/T%E2%80%9334

T-34 (lyhennys sanasta танк-34) on neuvostoliittolainen keskiraskas panssarivaunu, jonka valmistus alkoi 1940. T-34 oli neuvostojoukkojen pääkalustoa läpi toisen maailmansodan ja sitä käytettiin laajasti sen jälkeenkin.T-34:ään saatiin vaikutteita 1930-luvun BT-sarjan vaunuista. Nopeat BT-vaunut olivat kevyesti panssaroituja ja aseistettuja, ne perustuivat yhdysvaltalaisen suunnittelijan J. Walter Christien vaunuihin. Kyseiset vaunut myytiin Neuvostoliittoon koska Yhdysvaltain armeija kieltäytyi ostamasta niitä. T-34-vaunussa käytettiin Christie-tyyppistä ratkaisua jousituksessa: jokaisen telapyörän vaappuvivussa oli rungon sisällä oma pystysuunnassa oleva kierrejousensa, paitsi etummaisissa telapyörissä, joissa oli kaksi kierrejousta sisäkkäin. Christien peruja oli myös telapyörästön toteuttaminen suurilla alatelapyörillä ilman ylätelapyöriä, muuten vaunu oli täysin uutta suunnittelua. Uuden muotoilun lisäksi vaunussa oli voimakas V-12 diesel ja maastokelpoiset leveät telaketjut, mikä teki siitä erittäin vaarallisen vastustajan, joka ei syttynyt helpolla tuleen. https://fi.wikipedia.org/wiki/T-34

T-34 (разг. «тридцатьчетвёрка») — советский средний танк периода Великой Отечественной войны, выпускался серийно с 1940 года, был основным танком РККА до первой половины 1944 годa, когда на смену ему пришёл танк модификации Т-34-85. Самый массовый средний танк Второй мировой войны. https://ru.wikipedia.org/wiki/%D0%A2-34

Der T-34 (von russisch танк für Panzer) war ein sowjetischer mittlerer Panzer, der von 1940 bis 1958 gebaut und von der Roten Armee hauptsächlich im Deutsch-Sowjetischen Krieg eingesetzt wurde. Als bekanntester sowjetischer Panzer des Krieges stellt er eines der einflussreichsten Waffensysteme seiner Zeit dar, da er als einer der ersten die für einen Panzer ausschlaggebenden Faktoren von Feuerkraft, Panzerung und Beweglichkeit in fortschrittlicher Weise miteinander verband. Die einfache Bauweise des T-34 ermöglichte eine hohe Massenproduktion, so dass er mit über 50.000 Exemplaren der meistgebaute Panzer des Zweiten Weltkrieges und mit insgesamt über 80.000 einer der meistgebauten aller Zeiten ist.  https://de.wikipedia.org/wiki/T-34

The T-34 was a Soviet medium tank which had a profound and lasting effect on the field of tank design. Although its armour and armament were surpassed later in the war, it has been often credited as the most effective, efficient, and influential tank design of World War II. At its introduction, the T-34 possessed an unprecedented combination of firepower, mobility, protection, and ruggedness. Its 76.2 mm (3 in) high-velocity tank gunprovided a substantial increase in firepower over any of the T-34's contemporaries; its heavy sloped armourwas difficult to penetrate by most contemporary anti-tank weapons. First encountered in 1941, German tank general von Kleist called it "the finest tank in the world" and Heinz Guderian confirmed the T-34's "vast superiority" over German armour and found it "very worrying." https://en.wikipedia.org/wiki/T-34

Средний танк Т-34-85

Танк Т-34-85 был разработан и принят на вооружение в декабре 1943 года в связи с появлением у противника Т-V "Пантера" и Т-VI "Тигр" с сильной противоснарядной броней и мощным вооружением. Т-34-85 создан на базе танка Т-34 с установкой на него новой литой башни с 85-мм пушкой.

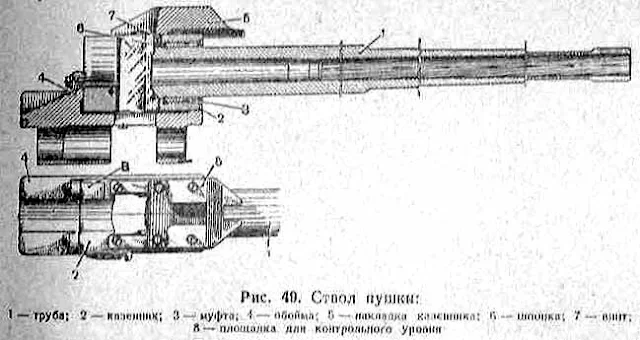

На первых серийных машинах устанавливалась 85-мм пушка Д-5Т, которую впоследствии заменили пушкой ЗИС-С-53 того же калибра. Ее бронебойный снаряд массой 9,2 кг с расстояния 500 и 1000 метров пробивал соответственно 111-мм и 102-мм броню, а подкалиберный снаряд с расстояния 500 метров пробивал броню толщиной 138-мм. (Толщина брони "Пантеры" равнялась 80 - 110-мм, а "Тигра" - 100-мм.) На крыше башни была установлена неподвижная командирская башенка со смотровыми приборами. На всех машинах устанавливались радиостанция 9РС, прицел ТШ-16, средства постановки дымовых завес. Хотя вследствие установки более мощной пушки и усиления броневой защиты вес танка несколько увеличился, благодаря мощному дизельному двигателю подвижность танка не снизилась. Танк широко использовался во всех сражениях завершающего этапа войны.
sourcehttp://pro-tank.ru/bronetehnika-sssr/srednie-tanki/110-t-34-85
http://armor.kiev.ua/Tanks/WWII/T34_85/t34_85_4.php
above: MedRes! T-34/85 "Za Rodhiny" - For Country" - "Hazáért"
Т-34-85 (ранних выпусков)
 Классификация
 средний танк
 Боевая масса, т
 32,2
 Компоновочная схема
 классическая
 Экипаж, чел.
 5
 История
 Годы производства
 1943—1958
 Годы эксплуатации
 с 1944
 Количество выпущенных, шт.
 более 35 000
 Размеры
 Длина корпуса, мм
 6100
 Длина с пушкой вперёд, мм
 8100
 Ширина корпуса, мм
 3000
 Высота, мм
 2700
 Клиренс, мм
 400

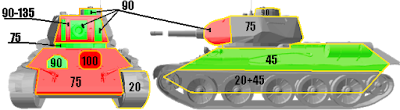

 Бронирование
 Тип брони
 стальная катаная гомогенная
 Лоб корпуса (верх), мм/град.
 45 / 60°
 Лоб корпуса (низ), мм/град.
 45 / 60°
 Борт корпуса (верх), мм/град.
 45 / 40°
 Борт корпуса (низ), мм/град.
 45 / 0°
 Корма корпуса (верх), мм/град.
 45 / 48°
 Корма корпуса (низ), мм/град.
 45 / 45°
 Днище, мм
 20
 Крыша корпуса, мм
 20
 Лоб башни, мм/град.
 90
 Маска орудия, мм/град.
 40
 Борт башни, мм/град.
 75 / 20°
 Корма башни, мм/град.
 52 / 10°
 Крыша башни, мм
 15—20
 Вооружение

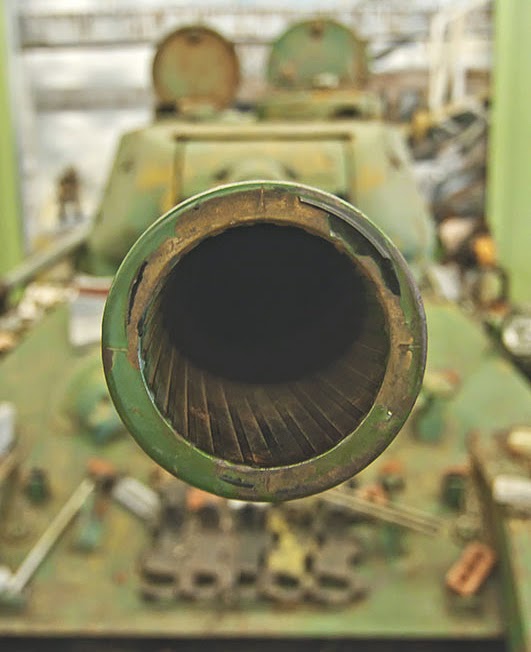

 Калибр и марка пушки
 85-мм ЗИС-С-53
 Тип пушки
 нарезная
 Длина ствола, калибров
 54,6
 Боекомплект пушки
 56—60
 Углы ВН, град.
 −5…+22
 Углы ГН, град.
 360 (ручной механизм поворота или электромеханический привод)
 Прицелы

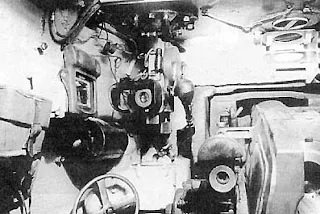

 телескопический шарнирный ТШ-16, перископический ПТК-5, боковой уровень.
 Пулемёты
 2 × 7,62-мм ДТ-29
 Подвижность
 Тип двигателя
 V-образный 12-цилиндровый дизельный  жидкостного охлаждения с непосредственным  впрыском
 Мощность двигателя, л. с.
 500
 Скорость по шоссе, км/ч
 55
 Скорость по пересечённой местности, км/ч
 25
 Запас хода по шоссе, км
 250
 Запас хода по пересечённой местности, км
 220
 Удельная мощность, л. с./т
 15,6
 Тип подвески

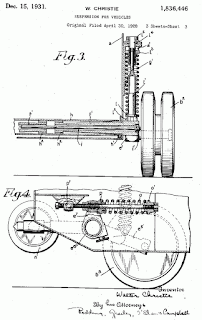

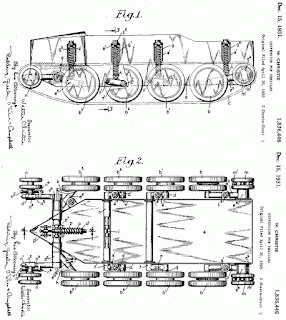

 подвеска Кристи
 Удельное давление на грунт, кг/см²
 0,83
 Преодолеваемый подъём, град.
 30
 Преодолеваемая стенка, м
 0,75
 Преодолеваемый ров, м
 3,4
 Преодолеваемый брод, м
 1,3
 Изображения на Викискладе?
 Т-34-85
above: HiRes! T-34/85

T-34/85 Medium Tank

Typ: Russian medium battle tank.
History: The inability of the T-34 Model 1943 adequately to deal with the new German armour, like the Panzer V Panther and Panzer VI Tiger, forced the NKTP to accept the fact that major improvements in Soviet tank design would have to be accepted no matter what disruption they caused the tank industry. The GKO intervened, having been deluged by complaints from the field that Soviet tanks needed 'a longer arm' to reach out and smash German armour.
Four gun design teams were assigned to a crash programme to field an up-armed T-34. Besides the Grabin and Petrov teams already working on 85mm guns, Grabin's bureau at Zavod Nr. 92 in Gorki was turned over to 23-year-old A. Savin when Grabin was shifted to the Central Artillery Design Bureau (TsAKB) in Moscow, and K. Siderenko's team also began design work on their S-18 85mm gun. The new guns were tested at the Gorokhovieskiy Proving Grounds outside Gorki, where Grabin's ZiS-53 was declared the winner.
Unfortunately, the new turret, designed by V. Kerichev at Krasnoye Sormovo in Gorki, did not mate properly with the new gun, apparently being designed around Petrov's D-5 gun which had been available earlier since it was already in production for the SU-85.
Two unarmed T-34-85s were completed on 15 December 1943, and the GKO approved the type for Army service despite the problems. To circumvent any further delays, the NKTP ordered the T-34-85 into production on an interim basis, using the runner-up D-5T gun. This entered production at Zavod Nr. 112 Krasnoye Sormovo in December 1943. In the meantime, Grabin's gun was adapted to fit the new turret by Savin, who incorporated other improvements. The modified gun was designated ZiS-S-53, in acknowledgement of Savin's contributions to the design. It supplanted the D-5T on the new T-34-85 Model 1944 in the spring of 1944.
The T-34-85 Model 1943 and T-34-85 Model 1944 differed in a number of respects. The most obvious external difference was the gun mantlet, but the Model 1944 also had the commander's cupola moved back to give more room to the gunner and to allow the radio to be moved from its previous position near the hull machine-gunner up into the turret in front of the commander so that he had more control over it.
The T-34-85 represented not only an important leap forward in firepower, but finally the T-34 turret was re­configured for a three-man crew with full vision facilities for the tank commander and with full radio equipment. T-34-85 production did not completely supplant production of the T-34 Model 1943 armed with the 76-mm gun at all factories, but did make up the bulk of the 1944 production.


Country of Origin: Soviet Union
Manufacturer: State Factories - Soviet Union / Poland / Czechoslovakia / China
Initial Year of Service: 1943 - Production: 55,000 - Focus Model: T-34/85
Crew: 5
Overall Length: 19.69 ft (6.00 m) - Width: 9.09 ft (2.77 m) - Height: 8.01 ft (2.44 m)
Weight: 35.3 US Short Tons (32,000 kg; 70,548 lb)

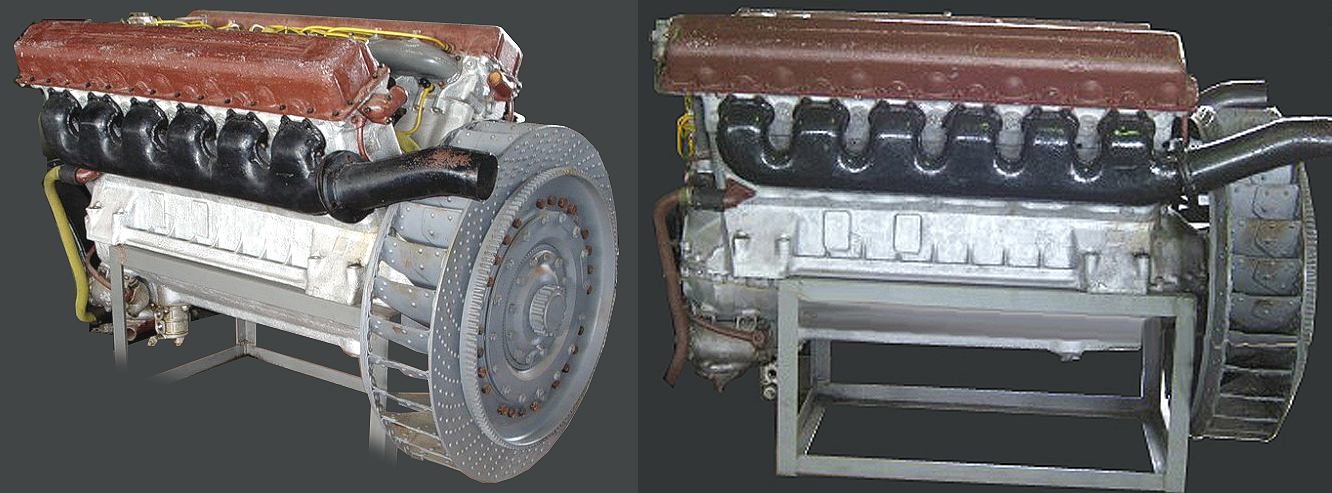

Powerplant: 1 x W-2-34 12-cylinder diesel engine generating 493 horsepower.
Maximum Speed: 30 mph (48 km/h) - Maximum Range: 86 miles (138 km)
NBC Protection: None - Nightvision: None
Armament:
1 x 85mm D-5T OR ZiS-S-53 main gun
1 x 7.62mm coaxial DT general purpose machine gun
1 x 7.62mm bow-mounted DT general purpose machine gun
Ammunition55 x 85mm projectiles - 2,394 x 7.62mm ammunition
VariantsT-34-85 Model 1943 - Appearing in 1944; fitted with 85mm D-5T main gun; enlarged three-man cast turret assembly; commander's cupola implemented on turret roof; pair of bulbous ventilator hatches seen on turret roof rear.
OperatorsAfghanistan; Albania; Angola; Bosnia; China; Cuba; Guinea-Bissau; Hungary; Mali; Nazi Germany; North Korea; Romania; Slovenia; Soviet Union; Vietnam
sourcehttp://www.militaryfactory.com/armor/detail.asp?armor_id=63
above: MedRes! T-34/85
 above: Juci'bacsi's collect: HiRes! Szentendre. Unterofficier Schule, Cz. ret. Jiri  reservisten CIOR-CLA course   below: MedRes!  US. Navy teacher.
a T-34 TÖRTÉNETE
A második világháború egyik legjobb harckocsitípusának fejlesztését 1937-ben kezdték el. Forradalmian új konstrukció volt: döntött páncélzatú test, melyet hegesztéssel szereltek össze; öntéses eljárással készült torony. Nagy előnye volt a típusnak, hogy az egyszerű technológia miatt kevésbé képzett személyzet is elvégezhette az összeszerelést, és a harctéren is könnyen javítható volt. Lánctalpai szélesek voltak, így nehéz terepen is gyorsan mozgott. Megbízható motorja a Panthernél és a Tigernél is jóval nagyobb hatótávolságot biztosított számára. Két fő változatban készült. A T-34/76 1941-ben állt hadrendbe. A már így is jelentős tűzerőt 1944-ben tovább növelték. A T-34/85-ös többek között a koreai, valamint az 1967-es és 1973-as arab-izraeli háborúkban is jelen volt. Nagyobb lövege miatt megnövelt méretű tornyot és vastagabb páncélzatot kapott. A típus a világháború szovjet harckocsigyártásából kb. 68 %-kal részesedett.
above: Producting of turrets of T-34/76
TECHNIKAI ADATOK (T-34/76A)
hosszúság: 5,92 m
szélesség: 3,00 m
magasság: 2,40 m
súly: 28 t
legénység: 4 fő
fegyverzet: 1 db 76,2 mm-es harckocsiágyú; 2 db 7,62 mm-es géppuska
motor: V-2, 12 hengeres Diesel, 500 LE
sebesség: 55 km/h (úton)
hatótávolság: 450 km
páncélzat: 15-70 mm
TECHNIKAI ADATOK (T-34/85)
hosszúság: 6,62 m
szélesség: 3,20 m
magasság: 2,42 m
súly: 32 t
legénység: 4-5 fő
fegyverzet: 1 db M1944, 85 mm-es harckocsiágyú; 2 db 7,62 mm-es Degtyarev géppuska
motor: V-2-34, 12 hengeres Diesel, 500 LE
sebesség: 55 km/h (úton)
hatótávolság: 350 km
páncélzat: 20-90 mm

sourcehttp://www.bibl.u-szeged.hu/bibl/mil/ww2/kepek/tanks/t-34.html

above: MedRes!  Cyrillic data tables
above: T-34/76B-C 1943.
above: Firerange of tank guns and depend capability of armor impact
above: Moscow Red square 1930's parade
above: Left: T-34/76B  Right: T-34/76M precedessor of /85 version.
above: WW-II. China liberty
above: NEW! MedRes! T-34/76Bs on parade at "Krashnaya plosadh" in Moscau 1941. before GUM state store.

above: Soviet Armor crews during the WW-Two. Left: MedRes!  Right: LargeMedRes!

above: NoHigher! Soviet Red Aemy's armor crew member
above: NEW! Wermacht soldier with "Panzerfaust" AT-hand-granatenwerfer against to T-34
NEW! NoHigher! Wermacht captured T-34s  above: 76B,  below: Updated with cmdr. cupola
NEW! NoHigherabove: Czech Tank Brigade's Armor battalion departures too with us to Frontline from Novohopersk - Harckocsi zászlóalj (T-34/76B)    below: "Lidice" in Carpathian battle
Ludvík Svoboda: "Az Uraltól Prágáig" book: http://szextant.blogspot.hu/2017/05/198-ludvik-svoboda-gen-armadi-az.html
Reloading of ammos

above: NEW! MedRes! Left: Ammo reloading into T-34/76.  Right: Killed with Wermach mortar.

above two: MedRes!  Panzer T34/76.   below: Right: MedRes!

above: from Left: M26 "Pershing", M4A3E4 "Sherman", T-34/76B
above: NEW! NoHigher! Soviet red Army's bone-kater - riverine "tank" with T-34/76 turrets
above: NEW! NoHigher! Finnish captured T-34/85
above: MedRes! Killed T-34 by ??  below: colours photos: Left: MedRes!  Right: MedRes!
below: MedRes! Czechoslovakien Gen. Ludvig Svoboda Free-Army's T-34/85



above: HiRes! Wreck pool or yard.   below: MedRes!

above & below: Left: MedRes! Game of  Tradekeeper  Right: MedRes! Parade of "Day of the Wictory" in Moscow's streets.   below: MedRes!


above: Juci'bacsi's scanned collection: MedRes! Juci'bácsi as speaker at Military Technics Festival in 2001. at Tatárszentgyörgy (Near to Budapest) Exercise Field, He is looking the only one of operating T-34 in Hungary (BJKMF - Bólyai János Katonai Műszaki Főiskola - B.J. Military Technician College) because brake-down it's engine. After prepare it had succesfully started and the scene of festival was contiuning.
above: NEW! Juci'bacsi's 'Zenit-E' 24x36 FORTE photo: MedRes! Anti Tank fire exercise 1979. at Várpalota Fire-Range. Broken & collapsed forehead armor by D-20 152 mm cannon-howitzer solid armor piercing shell. - Törött és Összerogyott homlokpáncél a D-20 átar. tömör pct. gránátja által.
aboveNEWHiRes! T-34/76B Turret and driver's hatch

HIGH T-34-85 VS TIGER


above: V2 Diesel engine  NoHigher!
above: NEW! MedRes! Juci's teenager 'Airfix' 1:72 T-34 and other models in Budapest 1975.
above: mix: HiRes! China 'Trumpeter' M=1:16 high detailed assembler maquette of T-34/85 "Towards to Berlin!" 82 - "Előre Berlinig!" by Jay Laverty (far below: will half repeat)
above: "The four armor crewmember and dog" polish TV sequent movie late 1960's 1966>
above: MedRes! for view linedrawing T-34/85     below two: HiRes! four view drawing
above: MedRes! from Manual
aboveHiResL.: Driver & Radio-operator & R.: Forehead-Gunner compartment - A J. harckocsivezető és B. a rádiós-lövész (homlokgéppusgás) alsó küzdőtere.
Интерьер Т-34-85. Вид через люк механика-водителя.
above: MedRes!     below mix: LargeMedRes!
 above: LargeMedRes!  Pierced Front armor
above: MedRes! from Manual    below: MedRes! T-34/85
above: LargeMedRes!Czech Ivan an tankdriver.   below: NEW! Three mix: HiRes!
above: MedRes! Driver's seat and opening hatch
 NEW! above: MedRes! T-34 driver's hatch mechanics t-vision devices    below: NoHigher! GFR Panzermuseum Münster: T-34-85 tank drivers hatch with eyebrowsed periscopes - a Búvónyílás a szemöldökös periszkópokkal.
above: HiRes! The driver's opening mechanism and periscope's "eyelid" of hatch - A vezető bűvónyilásának és a periszkóp "szemhéjának" nyitó mechanizmusa.
above: HiRes! Hull M.G.'s Hinged spherical turnable junction with sight - a Homlokgéppuska bekötési gömbcsuklója és az irányzék.
bow-mounted DT general purpose machine gun
above: Telescopic optical sight 2x or 5x for forehead M.G. - Teleszkópos optikai irányzék a homlokgpu-hoz
above: HiRes! Gearbox level and steering handle and clutch pedal's rood

above: Left: MedRes!  Right: NoHigher!  Gunnery's sights   below: L: MedRes!  R: MedRes!

above: NEW! NoHigher! Tradition keeper Polish T-34/85

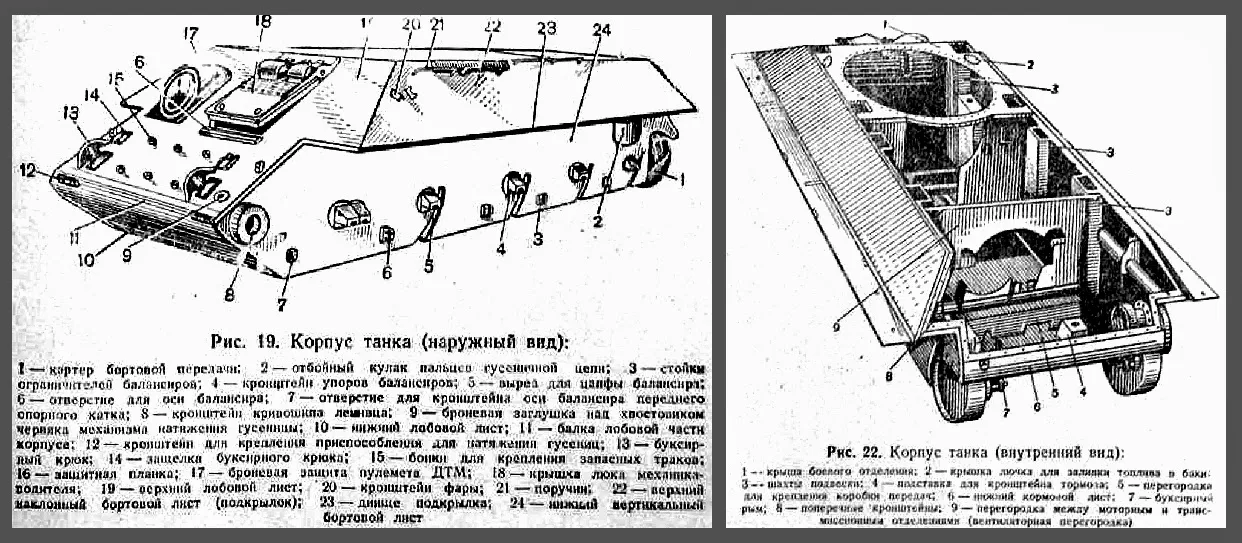

above: HiRes! The hull - Az alváz/test     below: MedRes! The corpus (hull)
 above: LargeMedRes! T-34/85 For sale! in Sweden   below: HiRes! Gearbox
above top: apparently, the T-34/85, used for the Estonian movie “1944″ is for sale. It looks to be in a pretty good shape too. Too bad it’s not entirely historical – according to the page, it has a T-54/55 engine. Well, okay, why not, if it’s running.- The movie “1944″ is actually a new Estonian movie. According to its official description: This motion picture deals with the events of 1944 in Estonia, from the Battle of Tannenberg Line in July until the Sõrve Peninsula fell into the hands of the Red Army in November. The film focuses on the individual within the context of war, rather than war itself, and shows the war from both perspectives – those of the Red Army and the German Army.
below: Top: HiResLeft: MedRes!  Right: HiRes!

above: NoHigher!
 above: HiRes! V-2 12 hengeres Dízelmotor  below: MedRes! same in ZSzU-57/2 SP AA-Gun "Büszke"
ZSzU-57/2: http://szextant.blogspot.hu/2014/02/military-girls-women-photo-models-noi.html

above: MedRes! Left: Cooling system   Right: Fuel system
above: HiRes! electicity circuit net and 'Bendix' starter electro motor
above: HiRes! Real cutaway of V12 Diesel  below: T-34-85 bottom of turret. Left: HiRes! Right: MedRes!

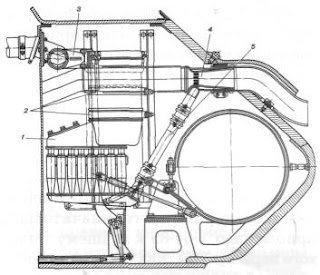

above: Left: MedRes! V2 cooler and exhaust system    below: MedRes! Gearbox
 above: HiRes! final drive-out, road-wheels, forward spanning wheel mechanism   below: T-34/76
 above: gearbox, final drive system, Right: coupling/clutch
above: Steering system with band-brake - Kormányzási rendszer a szalagfékes megoldással

above: NoHigh! The first tank Soviet BT-5 there applicated the Christie suspension system


above four: The American Know-How!: "Christie"  sort suspension system.  Top: Left: MedRes! Right: HiRes!   Bottom: Left: HiRes!  Right: Hull MedRes! " ~" féle felfüggesztés.
 above: HiRes! Original industrial design sheets cross-section drawing about hull of  T-34/76 - Gyári metszetrajz az alváztestről.

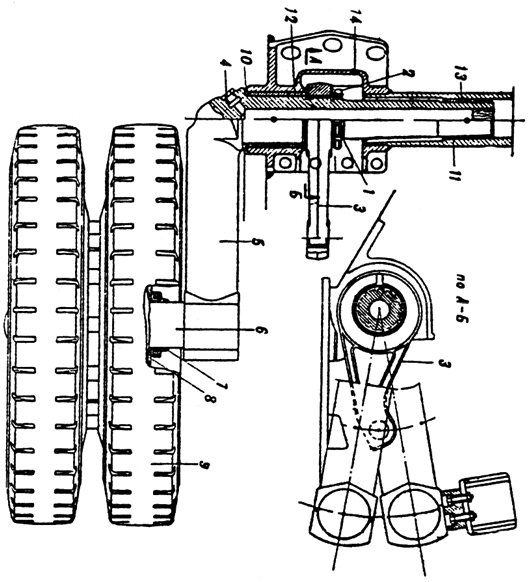

above & belowHiRes!: track and road-wheel's suspension with buyed U.S. patent: "Christy" suspension system with big roadwheels. - megvásárolt Amerikai "Kristi"-féle felfüggesztés és futómű szabadalom.

above: MedRes! the Elements of track
above: NoHigher! Repair kit - Orudynny ZIP - TASzT készlet (Tartalék Alkatrészek Szerszámok Tartozékok)
above: HiRes! T-34/76 turret original design sheet
above: Korean Milirtary Blog: T-34/76 turret  source: http://korean-military.blog.jp/archives/8602733.html
>というか防盾自体もないし、謎?
自身で正解を書いてまんがな。
見えてるのは中の揺架で、ガワの防盾はまるっと取り外された状態。

above four: No Higher! T-34/76 turret PT4 panorama periscopic gunsight
ああ、何だかよく分からなくなってきた。
 T-34/76 turret on Armor-Train   above: MedRes!   below: NoHigher!
Описание конструкции.

Танк Т-34-76 имел классическую компоновку с кормовым расположением трансмиссии.Внутри корпус танка делился на четыре отделения: управления, боевое, моторное и трансмиссионное.

Отделение управление находилось в носовой части танка. В нем размещались сиденья водителя и стрелка радиста, органы управления, контролыные приборы, пулемет ДТ в шаровой установке, часть боекомплекта, радиостанция, приборы наблюдения, два баллона со сжатым воздухом для запасного пуска двигателя, запасные части, инструмент и принадлежности.
Боевое отделение находилось в средней части машины. В нем размещались сиденья командира танка (он же наводчик) и башенного стрелка (башнера, заряжающий) Над боевым отделением устанавливалась башня, в которой размещались вооружение, часть боекомплекта и приборы наблюдения. В крыше башни имелся люк для посадки экипажа.
Моторное отделение располагалось за боевым в средней части танка и отделялось от него сплошной разборной перегородкой с люками, моторном отделении были установлены двигатель, два водяных радиатора, два масляных бака - радиатора, четыре аккумуляторные батареи.Двигатель располагался носком в сторону кормы, радиаторы - по обеим сторонам двигателя, параллельно продольной оси танка.
Трансмиссионное отделение находилось в кормовой части танка. В нем размещались главный фрикцион с центробежным вентилятором, коробка перемены передач, бортовые фрикционы с тормозами, электростартер бортовые передачи и два топливных бака.
http://forum.worldoftanks.ru/index.php?/topic/422011-%D1%81%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D1%82%D0%B0%D0%BD%D0%BA-%D1%82-34-%D0%BF%D0%B5%D1%80%D0%B2%D1%8B%D0%B9-%D0%B3%D0%BE%D0%B4-%D0%B2%D0%BE%D0%B9%D0%BD%D1%8B/
above: NEW! HiRes! Tankovy Kreyser - Tankcirkáló with T-34/76 turrets
above: NEW! HiRes! Upper T-50 Light/Recce tank.  Bottom: T-34/76
above: HiRes! T-34/85 turret & gun variants
above: NEW! MedRes! Retro: Hungarian Fighter Pilot kadets at Krasnodar  source: facebook

 above: HiRes! 3D graphic In fighting compartment/area in T-34/76B turret.  below: MedRes!


above: MedRes!

above: MedRes! Turret and barrel of 85 version   below: HiRes! T-34/85 turret variants

aboveLeft: HiRes!: Turnable seats in turret. -  The hatches of turret of commander cupol. - Parnancsnoki kupola.
above: HiRes! Turnable Commander cupol and rotatable periscope with rearview prism acess, watching slots, hatch opening spring mech. and stopper for handgranade out throwing - a forgatható Parancsnoki kupola  és a forgatható figyelő periszkóp a hátrafigyelő prizmafeltéttel, figyelőnylások, búvónyílásfedél rugós nyitómechanizmusa, valamint az oldaldugó a kézigránát kidobásához.


above: Top: Left: TSh-2 gunsight reticle  Right: TKN commander sight.   Lower Left: MedRes!  Right: NoHigher!
above: NEW! NoHigher! Österreiche HEER T-34/85

above: Left: MedRes!  Right: "Merkel has got a brain!" source: from internet community
above: T-34/76M? original industrial model. With modified hull.

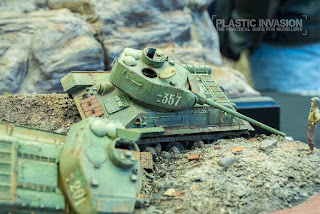

above: HiRes! T-34 diorama of  Blaha Lujza-square situation at D&N "Csemege" food store.

above & below: Cutaway T-34/85 maquette: MedRes!
above: mix: HiRes! Half repeat!    below: Chinese 'Trumpeter'

above: Left: MedRes! cutaway   Right: MedRes! inside in turret   below two: MedRes!


above: Left: killed T-34/76 MedRes!  Right: T-34/76B   below: MedRes! 'Trumpeter' 1:35 T-34/85

above: NEW! NoHigher! Japanese 'TAMIYA' Production Model T-34/76 1943 RC tank.

 above: LargeMedRes!   below: Left: NoHigher!  Right: MedRes!

above: MedRes! The hull/corpus -  Az alváz    below:  NoHigh! T-34/85 during winter ops.

above: Right: Mine-sweeper/demolition roll.

above: MedRes! "Towards to Berlin!" 82nd - "Előre Berlinhez!" 82.

above: 'TAMIYA' RC tank-model hull/chassis & drive

above: MedRes! Made in Japan:  'Tamiya' RC T-34/85 tank    below: MedRes! On terrain

below: Tamiya gearbox MedRes!

aboveNEWMedRes! Japanese TAMIYA T-34 RC tank. Bottom RightHiRes! mix

 Three pics: MedRes! RC tanks Meet
 NEW+! MedRes! GDR - NVA's Jugend troops on terrain & tradekeepers in Ost-Berlin military parad before The: Haus Der Ungarische Kultur  source: www.ritkanlathatotortenelem.hu

below: Left: MedRes! 'Hentai' and  Right: very famous Valery Barykin Russian Pin-Up artist.
above: MedRes! Original Soviet colour cross-section; "Try the turret ring. I got exellent result here, often one-shot T-34 or kill half of the crew and stuck the turret."
below: Manual cover of  T-34 - kézikönyv

above & below: MedRes! From the original Manual - Az eredeti kézikönyvből  (Rukovodsztvo)
above: The turret's ring bearing - a Toronykoszorú csapágyazása
 above & below: Ammos storage - placement.  above: T-44 design
above: HiRes! Canone's Ammos of  T-34/76  below: 85mm ammos

above: Left-1: Fragment, L-2: Solid Armor Piercing, Mid: AP-SubCaliber (Wolframcarbid/Tungsten), Right-2: Solid Blunt-head AP with ballistic cone/cap, Right-1: Fragment or HESH
Слева: Боеприпасы пушки Ф-34:
1. Выстрел УБР-354А со снарядом БР-350А (тупоголовый с баллистическим наконечником, трассирующий).
2. Выстрел УБР-354Б со снарядом БР-350Б (тупоголовый с баллистическим наконечником, с локализаторами, трассирующий).
3. Выстрел УБР-354П со снарядом БР-350П (подкалиберный бронебойный снаряд, трассирующий, «катушечного» типа).
4. Выстрел УОФ-354М со снарядом ОФ-350 (стальной осколочно-фугасный снаряд).
5. Выстрел УШ-354Т со снарядом Ш-354Т (шрапнель с трубкой Т-6)
Справа: Бронебойные 76-мм снаряды в разрезе:
1. БР-350А.
2. БР-350БСП.
3. БР-350П.
https://ru.wikipedia.org/wiki/%D0%A2-34       http://wio.ru/tank/manual/t34manual5-2.htm
Характеристики снарядов
Марка О-365K БР-365 БР-365К БР-365П
Масса снаряда, кг 9,54 9,2 9,34 5,35
Начальная скорость, м/с  793 800 800 1050
Бронепробиваемость по нормали, мм
на дистанции:
500 м - 111 - 140
1000 м - 102 - -

above: Left: MedRes! Kinetics & size  Right: NoHigher!  below: NoHigher! Turret of  T-34/100
above: HiRes! the Gun cradle and horizontal trunnion - a Lövegbölcső és a vízszintes csőcsap
above: MedRes! Gun breech - Lövegzár   below: 85 mm D5T gun
above: Top: Backpush hydraulic cilinder of gun,  Bottom: Hydraulic-brake cylinder of gun - F.: helyretoló munkahenger, L.: lövegcső folyadékfék munkahenger.
 above & below: HiRes! ab.: Vertical gun adjustable mechanism. bw.: Turret turning mechanism
above: NoHigher! Tank Gunsights: PT-1, PG-1 (panorama - arty), TMF, TS-2
above & below: MedRes! PT4 Gunsight (panoramic with "Dove"-prism, rotating head mirror) and reticle of  T2S-29 gunsight, and TPKU-2 commander periscope sight
above: MedRes! T-34/85's TSh-16 gunsight
above: MedRes! Original drawing of design bureau   below: LargeMedRes! Ammo storages
 above & below: HiRes! T-34/76 cross-section linedrawings
above: HiRes! T-34/85 cross-section precision drawing
1 - пушка ЗИС-С-53; 2 - бронемаска; 3 - телескопический прицел ТШ-16; 4 - подъемный механизм пушки; 5 - прибор наблюдения МК-4 заряжающего; 6 - неподвижное ограждение пушки; 7 - прибор наблюдения МК-4 командира; 8 - стеклоблок; 9 - откидное ограждение (гильзоулавтватепъ); 10 - бронеколпак вентилятора; 11 - стеллажная боеукладка в нише башни; 12 - укрывочный брезент; 13 - хомутиковая укладка на два артвыстрела; 14 - двигатель; 15 - главный фрикцион; 16- воздухоочиститель "Мультициклон"; 17- стартер; 18 - дымовая шашка БДШ; 19 - коробка передач; 20 - бортовая передача; 21 - аккумуляторы; 22 - укладка выстрелов на полу боевого отделения; 23 - сиденье наводчика; 24 - ВКУ; 25 - шахта подвески; 26 - сиденье механика-водителя; 27 - укладка пулеметных магазинов в отделении управления; 28 -рычаг бортового фрикциона; 29 - педаль главного фрикциона; 30 - баллоны со сжатым воздухом; 31 - крышка люка механика-водителя; 32 - пулемет ДТ; 33 - хомутиковая укладка выстрелов в отделении управления.
above: HiRes!  cyrillic cross section    below: NoHigher! T-43
above: T-34/76 & T-34/85 armor thicks   below: T-34/85 T-34/76: Left: MedRes!  Right: Fuel tank ylw.
above: NEW! MedRes! Hu. text: Páncéltestek és főbb paraméterek összehasonlítása T-34 és M4

above: NEW! HiRes! T-34USV with side curtain and gunner periscope.   below: NEW! MedRes!
below three: MedRes! T-34 ARV (Armor Recovery Vehicle) - Harckocsimentő-vontató hjmű.




 above: T-34T recovery Tank  RightMedRes!

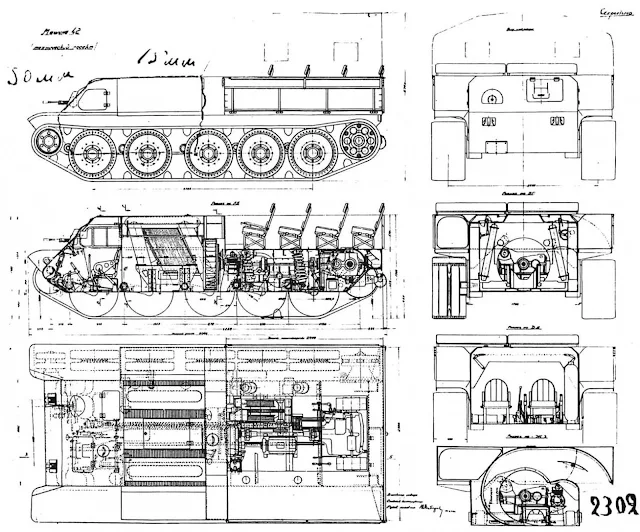

  AT-42 (T-30) NEW! below: LargeMedRes! Heavy APC on T-34 hull

above: NEW! MedRes! AT-42 maguettes
above: HiRes! T-34 versions and bottom: SU-76 ass. howz. , SP - SU-100 assault guns-tank killer
above: NoHigher! T-34/76B      below: MedRes! Comparison In Wermacht as captured tank.

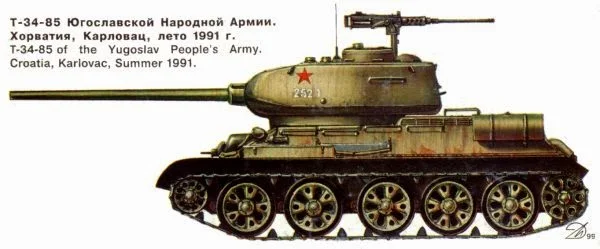

below: HiRes! Profiles of Soviet armors  Right: T-34, ISz-2, SzU-100
above: NEW! NoHigher! comparison of effective fire range

aboveRight: T-34/76 HiRes!
aboveNoHigher! T-34/85 turret camo paint
below: MedRes! Air Art Graphics: 1956 decoration sheet

above two: MedRes!
above: MedRes! T-34/76B cutaway
above: blast drawings MedRes! T-34/76   below: MedRes! part of track - chain loop

above: HiRes! Russian GEMMA-3D graphic parts of track
above & below: MedRes!
a Blogger Megjegyzése, Véleményem: Tök egyszerű felépítésű ugye? De reális nézőpontból? - Ezen rajzok után lehet előadni a szokásos "Magyar népmesét" és kocsmai bólogatós népszerű szöveget valamint "szakkönyvi" szakdumát. Minthogy, egyszerű és primitív felépítés - szerkezetű és abszolút nem vették figyelembe a személyzet ergonómiai körülményeit. (Azért volt nekik báránybéléses bőroveráljuk ugye?). Annak ellenére, hogy több üzemben is gyártották és rakták össze, mely közül jó pár üzemnek nem volt teteje és fűtése, nem beszélve arról, hogy kik dolgoztak ezeken és milyen feltételek mellet, étkezés, pihenés, ruházat. A többségük öreg, nő és gyerek volt. A beszállító üzemek; motor, löveg, fegyverzet, villamos berendezés, optika-műszer,  sem voltak jobb helyzetben. A szállításokat nagy távolságon kellett megszervezni sokszor harci körülmények között. - Tehát figyelembe véve a gyárthatóságot és a harctéren nyújtott összteljesítményét, továbbra is a világ eddigi legjobb harckocsija a T-34/85! - Most a Magyar ipar képes lenne egy ugyanilyet tervezni, fejleszteni és gyártani és rendesen javítani, Békeidőben?

Blogger's Remark - In My opinion: Very simple is'nt it? But from the real view? - The first placement among Word of tanks, the T-34/85!
above: MedRes! terrain obstacle across of capability    below: Cutaways: MedRes!
above: NoHigher! T-34/76
above: HiRes! Cartoon
Описание конструкции.
Танк Т-34-76 имел классическую компоновку с кормовым расположением трансмиссии.Внутри корпус танка делился на четыре отделения: управления, боевое, моторное и трансмиссионное.
Отделение управление находилось в носовой части танка. В нем размещались сиденья водителя и стрелка радиста, органы управления, контролыные приборы, пулемет ДТ в шаровой установке, часть боекомплекта, радиостанция, приборы наблюдения, два баллона со сжатым воздухом для запасного пуска двигателя, запасные части, инструмент и принадлежности.
Боевое отделение находилось в средней части машины. В нем размещались сиденья командира танка (он же наводчик) и башенного стрелка (башнера, заряжающий) Над боевым отделением устанавливалась башня, в которой размещались вооружение, часть боекомплекта и приборы наблюдения. В крыше башни имелся люк для посадки экипажа.
Моторное отделение располагалось за боевым в средней части танка и отделялось от него сплошной разборной перегородкой с люками, моторном отделении были установлены двигатель, два водяных радиатора, два масляных бака - радиатора, четыре аккумуляторные батареи.Двигатель располагался носком в сторону кормы, радиаторы - по обеим сторонам двигателя, параллельно продольной оси танка.
Трансмиссионное отделение находилось в кормовой части танка. В нем размещались главный фрикцион с центробежным вентилятором, коробка перемены передач, бортовые фрикционы с тормозами, электростартер бортовые передачи и два топливных бака.
http://www.kiwimodeller.com/index.php/forum/40-follow-as-i-build/3795-t-34-57-model-1941-dragon-1-35
above: MedRes! T-34/85 cutaway
above: HiRes! Painting Berlin - Reichstag (Hu. text)

above: HiRes! Similar to T-34/85 Polish Liberty Army and Wermacht Pzkpfw.VI "Tiger-I" in Bovington?

above: HiRes! PzKpfw-VI. "Tiger"-I. and T-34/76
above: HiRes! Pzkpfw-VII "Königtiger" ("Tiger"-II.) and T-34/85  below: and T-44
above & below Four: NEW! HiRes! T-34/85  in International Warculture and Military Festival Hu. Kunszállás 2017. june 9-11. Nemzetközi Hadikultúra és Military Fesztivál -on: "Egy újabb vendég a HMFEST-en! PT-76 az úszó harckocsi!"  source: www.hmfest.hu



above: NEW! HiRes! VT-34 mentőharcjármű Armor Recovery Vehicle - ARV, az országban egyedüli működő példány! HMFest.hu
above: The Hungarian development Fire-Blower Fighting Vehicle for Flame of Oil Sources:
T-34 "Big Wind" works by shooting water through six hoses that are mounted around the jet engines and will shoot out 8,000 gallons290ee
Here’s your proof that sometimes being just a little bit crazy results in something amazing. This is a working fire truck. It is made from a WWII-era Russian T34 tank. Strapped to that tank’s roof are the engines from a MiG-21 fighter jet. They call this Frankenstein creation Big Wind, and it’s a wo... Big Wind - Big Wind works by shooting water through six hoses that are mounted around the jet engines and will shoot out 8,000 gallons of water per minute. This would be impressive in its own right. Turn on the jet engines with their 27,000 pounds of thrust each, and all that water is now shooting out at 770 MPH.

above: NEW! MedRes! Israeli IDF T-34 SPG (Self Propelled Gun) with 90 mm
 NEW! NoHigher! Pink Peace T-34
below three: Tables HiRes! Armors industrial production in SU during WW-two
above: MedRes!
Below: T-34 based Su-85,-100 Assault Gun - Tankkiller - Páncélvadász - Rohamlöveg
above: 3D from left: ISU-152, SU-122, SU-100, SU-85, SU-76

above: NEW! SzU-85 Tank Destroyer  СУ-85 Самоходная установка - Rohamlöveg

above: NEW! Wermacht captured SU-85
above: HiRes! Juci'bacsi's photos august of 1978 at Leningrad (now: St. Peterburg) "Kronverk" Museum by 'Zenit' 24 x 36 mm camera: SU-100
above: Juci'bacsi scanned collect:  HiRes! I had bought it metal model!
Hu. text: A Tigrisek és Párducok megjelenését a szovjet fejlesztők szinte rögtönlereagálták”: kísérletezni kezdtek és arra jutottak, hogy a Tigris harckocsi páncélzatának áttörésére a 85 mm-es légvédelmi és a 122 mm-es tüzérségi ágyúk felelnek meg. A nagyobb teljesítményű harckocsiágyúk fejlesztése ismét szabad utat kapott és már csak lánctalpas alvázt kellett alájuk találni és máris megjelentek az új szovjet páncélvadászok.
A T-34/85s harckocsik megjelenésével azonban a SZU-85s páncélvadászok szerepe csökkent, míg a típus gyártását végül 1944 végén leállították és átálltak a jóval hatékonyabb SZU-100-as páncélvadász sorozatgyártására. Na most itt azért nem mesélek többet a SZU-100-ról, mert a típus alapjául a korábbi SZU85 szolgált, melyet 100 mm-es D-10S harckocsiágyúval szereltek fel.

above: NoHigher! Movie poster: Panzer destroyer.
Remark: Similar black & white Soviet (Mosfilm) war-movie was in late 1960's in Hungarian cinemas. It was about the beginner commander of SU-100 and His crew."In age of beginner soldier". - Volt egy hasonló fekete-fehér háborús Szovjet Mosz-film 1967 körül a magyar mozikban, ami egy SzU-100 rohamlöveg személyzetéről szólt, a "Kezdő katonakoromban" címmel, amit többször láttam. Emlékeim szerint valami nagy tankcsata is volt benne de a java az emberi oldalakról szólt, hogy a kezdő, hogy válik a harcjármű tapasztalt és hősiesen küzdő parancsnokává a személyzetével együtt. (megérne egy keresést). De aztán lehet, hogy azt szinesítették?
above: NoHigher! Memorial SU-100  (Where??)
Продолжились и поставки советской военной техники. Так еще в конце 50-х в Югославию ЮНА было поставлено 40 противотанковых самоходок СУ-100. Таким образом Югославия стала единственной из европейских стран, куда СУ-100 поставлялись за пределы Варшавского договора.
above: MedRes! SU-100 in formation exercise of  60th?? "Day of Victory" parade

above & below: NEW! HiRes! 2015. July: former 'Fulcrum' fighter pilot  1st gw. class Flt. Maj. Takács Géza nyá. rep. őrgy. volt MiG-29 vadászpilóta - HuAF MH.59th "Szentgyörgyi Dezső" TFW at HuAFB - LHKE Kecskemét. He was beside SU-100 Soviet Red Army's guardian assault gun - gárda rohamlöveg mellett. His height is=185 cm.  source: www.facebook.com

NEW! above: SU-85   below: SU-100
The SU-85 is a Soviet tier 5 tank destroyer.
Developed on the basis of the T-34 medium tank and the SU-122 assault gun. Produced from August 1943 through July 1944. The 85-mm D-5S gun allowed the SU-85 to effectively hit enemy medium tanks at distances of more than 1,000 meters and to penetrate the front armor of heavy tanks at shorter distances.
With a covered top, the SU-85 has much better survivability against HE damage than its predecessor, the SU-85B. Despite this, the weak armor and low HP of the SU-85 requires it to cling to its stealth in order to survive; one should avoid direct confrontation as long as possible. With decent accuracy, modest penetration, and respectable damage, the gun of choice for many players is the 85mm D5S-85BM. Worth noting is another possible weapon, the 122 mm M-30S, which can be devastating at close range with HEAT ammunition, and possibly HE in 8.6, although one must make sure to be fully aimed and not too far away, due to the extreme inaccuracy. Whichever weapon you choose, be extremely cautious of taking return fire.
The SU-85 leads to the SU-100.  sourcehttp://wiki.wargaming.net/en/Tank:R02_SU-85

SU-85 SPECIFICATIONS

Dimensions8.15(oa)/6.10x3x2.45 m (26.74/20x9.84x8.04 ft)
Total weight, battle ready29.8 tons
Crew4 (commander, driver, gunner, loader)
PropulsionKlimov Diesel V12, 493 bhp
Speed (road)55 km/h (34 mph)
SuspensionsChristie vertical coil spring
Range (road)400 km (250 mi)
Armament85 mm (3.35 in) D-5T AT gun
ArmorMaximum thickness 45 mm (1.77 in)
Total production2050

 above: MedResСУ-85 — средняя по массе советская самоходно-артиллерийская установка (САУ), относящаяся к классуистребителей танков. СУ-85 активно и успешно использовались с сентября 1943 года до окончанияВеликой Отечественной войныSU-85 (Samokhodnaya Ustanovka) SP gun - Assault Gun - StuG: SturmGeshütze - SzU-85 Rohamlöveg, Páncélvadász, Önjáró páncéltörő ágyú.

above: NoHigher! SU-100   below: Left: MedRes! 'Tamiya' SU-85  Right: MedRes! SU-85
The SU-85 was a Soviet casemate-style self-propelled gun used during World War II, based on the chassis of the T-34 medium tank. Earlier Soviet self-propelled guns were meant to serve as either assault guns, such as the SU-122, or as tank destroyers; the SU-85 fell into the latter category. The designation SU-85 is derived as follows: 'SU' stands for the Russian: Samokhodnaya Ustanovka - self-propelled carriage, while "85" signifies the bore of the vehicle's armament, the 85 mm D-5S gun.
sourcehttp://en.wikipedia.org/wiki/SU-85

above: Photo: Seregélyes "Vezérúr" András;  HiRes! from Left: SU-100 assault gun, IS-3

SU-100 above: Left: HiRes!  Right: MedRes!  Lower: mix HiRes!
below: SU-85


above: SU-85 Left: MedRes!  Right: 4view line drawing: HiRes!    below: MedRes! SU-85
above: MedRes! SU-100      belowHiRes! SU-85 view draw
above: LargeHiRes! SU-100 cross section linedrawing
 above & below: NoHigher! SU-100: Cross Section and armor thick
above: MedRes! SU-100
above: NEW! NoHigher! The water cooling system
above: NEW! MedRes! SU-100 manual book

above: MedRes! SU-100
above: NEW! MedResSU-100 Self propelled artillery in Brest Fortress
Soviet Assault Guns: coming soon!
above: HiRes!
above: T-44M
above: MedRes! The zoom map of site of below pic
above: 1956 Budapest Andrássy-út - alley in front of Soviet Embassy at cross Bajza-street near the square of Heroes - Millenium memorial.  remark: I was 2,5 years old and BM. Kindergarten was behind right side Embassy toward  Hősök-tere - Heroes'-square. - back: PT-76 amphybian recon tank, med: T-34/85, forward: ISz-3 heavy tank.
IS-3 heavy tank, ISU-152 heavy SP Howitzer 1956's part-II.: http://szextant.blogspot.hu/2015/04/158-isz-3-js-3-iszu-152-1956-os.html
FIN!

3 comments:

  1. A T-44-es harckocsi a Széna téren állt. Benne van a kép a Színes Magyarország c. könyvben, onnan másolták ki, és kering a neten :)

    ReplyDelete
  2. A T-44-es harckocsi a Széna téren állt. Benne van a kép a Színes Magyarország c. könyvben, onnan másolták ki, és kering a neten :)

    ReplyDelete
  3. Köszönöm a kurrens információját.

    ReplyDelete
