CsapatJelkulcs GAK Térképjelek tereptani ismeretek-I. - Topograph & Terrain study: - Csobánka-utca, Szentendre KLKF & #ZMKA (Wikipedia)
Uploaded: 18.03.2017.:107% - Upgrade: 29.05.2019.:++++:++:+++++
+
A Magyar Néphadseregben (VSz - Varsó Szerződés) majd Magyar Honvédségben a NATO tagságik rendszeresített GaK - "Gauss Krüger" kúp-vetületű katonai térképek egységes jelkulcs készlete. - Topography Map Symbols - HM MN Térképész Szolgálatfőnökség Kiadványa.
above & below: NEW! NoHigher! Juci'bacsi's scanned & edited collection from 1975. Budapest, VII. ker. Liszt Ferenc-tér-square abandopned Műszaki könyvesbolt (Kiadóé volt) american NASA, Air Force, NAVY, NASA's: Woodson & Conover: Hu. text: Ember - Gép - Üzem - Munkahelytervezés" Ergonómiai szakkönyv - Ergonomical profession book by Hu. Műszaki Könyvkiadó, Budapest, 1973. Courtesy FREE!
above: NEW! NoHigher! Hungarian People Army of Warsaw Pact (W.P.) - MN - Magyar Néphadsereg VSz: On Exercise - Gyakorlaton with MBT T-55 and Workmap late 1960's
above: NoHigher! HuDF's reconnaissance soldiers on terrain practice - Magyar csapatfelderítő (csf.) katonák tereptani foglalkozáson 2000's. source: www.honvedelem.hu
above: NoHigher! M 1:25.000 Rákoskert 1973.
above: NEW! HiRes! (Vert. Crop!) Foreadvert - Előzetes hírverés; Book from HuMoD - HM 'Zrínyi' military publisher - katonai kiadó: 100 years of The Hungarian Military Mapping/Chartography 1919-2019 - A Magyar katonai térképészet 100 éve. source: facebook - http://www.hmzrinyi.hu/termekek/konyvek
above: NEW! MedRes! 100years (History) of Hu. Military Mapping Service book 1919-2019. - A Magyar Katonai Térképészet Száz Éve könyv by: HM 'Zrínyi' Military Publisher -Budapest-
Hu. text: Hiánypótló alkotást mutattak be: 2019.jan.30. Takács Vivien
Bemutatták A magyar katonai térképészet 100 éve 1919-2019 című könyvet Budapesten, a Stefánia Palota-Honvéd Kulturális Központban január 29-én. A rendezvényen elsőként dr. Isaszegi János nyugállományú vezérőrnagy, a Zrínyi Kiadó vezetője, az esemény moderátora szólt a kiadó aktuális kiadványairól. Ezután Buga László ezredes, a mű alkotószerkesztője mutatta be a magyar katonai térképészetről szóló kötetet. Megtudtuk: a közel ötszáz oldalas könyvet öt fejezetre osztották, amelyek a magyar katonai térképészet különböző korszakait mutatják be, 1919-től egészen napjainkig. Az első rész kitér a múltra és az elődökre is. A könyvben 42 egész oldalas illusztrált térképrészlet, 41 táblázat és 335 kép, valamint fotórészlet található. A színes és hiánypótló alkotásból nem hiányozhat a DVD-melléklet sem, amelyen szintén érdekes információk és térképek találhatók. A könyv továbbá szól még a szervezet változásairól, a műszaki technológiai eredményekről, valamint a térképészeti termékekről is. ... Fotó: Tischler Zoltán https://honvedelem.hu/cikk/114414_hianypotlo_alkotast_mutattak_be
above & below: HiRes! M 1:10.000 military city map: Budapest - Dél-buda; Kelenföld XI.kerület- #Kopaszi-gát (Garancsi István-féle telek) - Fehérvári-út a 'Gamma' Művek - Duna
'Gamma' Művek - Works Budapest: http://szextant.blogspot.hu/2015/10/169-gamma-muvek-rt-budapest-42-hadiuzem.html
Hu.text: A térkép hagyományos definíció szerint a Föld vagy más égitest felszínének, vagy a felszínre vonatkoztatott természeti és társadalmi típusú tárgyaknak és jelenségeknek meghatározott matematikai szabályok vagy mértani törvények szerint síkba vetített, méretarányosan kisebbített, általánosított, és sajátos grafikai jelrendszerrel bemutatott felülnézeti ábrázolása.
Modernebb megközelítésben nevezhetjük inkább térbeli vonatkozások mértékhez kötött és rendezett modelljének.
Más megfogalmazásban, szűkebben a Földre értelmezve: A térkép a földfelszín vagy valamely részletének arányosan kisebbített, felülnézetben, tehát alaprajzszerűen készült képe, méghozzá olyan, ami a terepet a valósághoz hűen ábrázolja. (Halász Miklós: Tereptan és térképismeret, 1987)
Térképszerű ábrázolásnak nevezzük a térbeli sajátosságokat nem térképi formában jelölő grafikus ábrázolásmódokat. Ide tartoznak a panorámatérképek, madártávlati és műholdképek, térhatású térképek, metszetek, tömbszelvények, perspektívák stb.
A térképek készítésének elméletével és gyakorlatával a térképészet vagy más néven kartográfia foglalkozik.
En. text: A map is a symbolic depiction emphasizing relationships between elements of some space, such as objects, regions, or themes.
Many maps are static, fixed to paper or some other durable medium, while others are dynamic or interactive. Although most commonly used to depict geography, maps may represent any space, real or imagined, without regard to context or scale, such as in brain mapping, DNA mapping, or computer network topology mapping. The space being mapped may be two dimensional, such as the surface of the earth, three dimensional, such as the interior of the earth, or even more abstract spaces of any dimension, such as arise in modeling phenomena having many independent variables.
Although the earliest maps known are of the heavens, geographic maps of territory have a very long tradition and exist from ancient times. The word "map" comes from the medieval Latin Mappa mundi, wherein mappa meant napkin or cloth and mundi the world. Thus, "map" became the shortened term referring to a two-dimensional representation of the surface of the world.
NEW!
Mr. Juhász János ("Juci'bácsi") facebook site: https://www.facebook.com/photo.php?fbid=2465342233500227&set=pcb.2465343053500145&type=3&theater
My Discover of Heavy Mistake on the 'Google' Map in 17. may 2019. - Súlyos hiba felfedezésem & Pick-Up on My facebook site
Hu. text: #Felcsút village -"city" mostanságban. Joó a Gugli épp most a 3-dik de növekedésben. Ezt találtam Útvonaltervezés közben a #Google mapszon és műhold képen. No erre varrjunk gombot, pedig a #Google a #Világ 1-lső hol a 2-dik legerősebb #Brandja. Eddig ezt nem vették észre, holott a képen ki van homályosítva az #Objektum:
above & below: NEW! MedRes! CRT Monitor Screen image by Prt Sc
"Magyarország legnagyobb rablójának (Orbán Viktor Min.e. és FIDESZ P.P. elnök) szülőháza." - "Born-house of (P.M & president of FIDESZ party Viktor Orbán) as the biggest robber/gangster of Hungarian country."
Tourist View-Point - Turista látványosság
Google's Original Panorama photo
below: After facebook publication in next day: on Saturday - következő napon Szombaton
The all facebook information, Likes and Remarks were deleted, but the post remained to be sure empty. - Az össze Lájk és Megjegyzés törlésre került bár a bejegyzés megmaradt igaz üresen.
The FIDESZ's Trolls were on watching - A trollnyikok fidzselésen voltak
I think so the Goggle Hungarian branch had got any cold & warm - Gondolom a Google magyarországi fiókja kapott hideget - meleget.
above: NEW! NoHigher! The Top 10 Most Valuable Global Brands left: 2018. right: 2019. Brand Finance, the global consultancy that ranks world’s top brands each year source: https://topforeignstocks.com/2019/01/28/the-top-10-most-valuable-global-brands-2019/
above: HiRes! In Memoriam armor officer ret. Maj. Paul "Tanky" Zsolt nyá. pc. őrgy. legacy - hagyatékából sextant scan: Scale 1:200.000 Mohács (Southern Hungary area)
I.M. "Tanky": http://szextant.blogspot.hu/2014/12/146-paul-tanky-zsolt-nya-pc-orgy-in.html
En. text: For a broader coverage related to this topic, see Terrain cartography.
In modern mapping, a topographic map is a type of map characterized by large-scale detail and quantitative representation of relief, usually using contour lines, but historically using a variety of methods. Traditional definitions require a topographic map to show both natural and man-made features. A topographic map is typically published as a map series, made up of two or more map sheets that combine to form the whole map. A contour line is a line connecting places of equal elevation.
Natural Resources Canada provides this description of topographic maps:
These maps depict in detail ground relief (landforms and terrain), drainage (lakes and rivers), forest cover, administrative areas, populated areas, transportation routes and facilities (including roads and railways), and other man-made features.
Other authors define topographic maps by contrasting them with another type of map; they are distinguished from smaller-scale "chorographic maps" that cover large regions, "planimetric maps" that do not show elevations, and "thematic maps" that focus on specific topics.[5]
However, in the vernacular and day to day world, the representation of relief (contours) is popularly held to define the genre, such that even small-scale maps showing relief are commonly (and erroneously, in the technical sense) called "topographic".
The study or discipline of topography is a much broader field of study, which takes into account all natural and man-made features of terrain.
De. text: Eine topografische Karte (auch topographische Karte) ist eine mittel- bis großmaßstäbige Karte, die zur genauen Abbildung der Geländeformen (Topografie) und anderer sichtbarer Details der Erdoberfläche dient. Das Gelände wird in der Regel durch Höhenlinien dargestellt, ergänzt um markante Höhenpunkte (Gipfel, Sättel usw.) und den Verlauf der Gewässer.
Zum Inhalt solcher Karten gehören auch Straßen, Bahnlinien, größere Gebäude, die Umrisse von Ortschaften und andere technische Sachverhalte wie Grenzen, Wasser- oder Stromleitungen. Alle diese geografischen Objekte werden entsprechend dem Karten-Maßstab lagerichtig und vollständig durch ein System kartografischer Zeichen wiedergegeben.
Wegen ihrer grundlegenden Bedeutung für die Wirtschaft, Verwaltung und den militärischen Aufgaben eines Landes gehören die Herausgabe, Laufendhaltung und Führung eines flächendeckenden Systems topografischer Karten zu den öffentlichen Aufgaben (amtliche Karten). Ähnliche Karten, z. B. Wanderkarten, werden aber auch – meistens für begrenzte, touristisch interessante Gebiete – von der Verlagskartografie herausgegeben.
Ru. text: Топографи́ческая ка́рта — географическая карта универсального назначения, на которой подробно изображена местность. Топографическая карта содержит сведения об опорных геодезических пунктах, рельефе, гидрографии, растительности, грунтах, хозяйственных и культурных объектах, дорогах, коммуникациях, границах и других объектах местности. Полнота содержания и точность топографических карт позволяют решать технические задачи.
Наукой о создании топографических карт является топография.
Все географические карты в зависимости от масштабов условно подразделяются на следующие типы:
топографические планы — до 1:5 000 включительно;
крупномасштабные топографические карты — 1:10 000; 1:25 000; 1:50 000 ;
среднемасштабные топографические карты — 1:100 000; 1:200 000;
мелкомасштабные топографические карты — 1:500 000; 1:1 000 000.
Чем меньше знаменатель численного масштаба, тем крупнее масштаб. Планы составляют в крупных масштабах, а карты — в мелких. В картах учитывается «шарообразность» Земли, а в планах — нет. Из-за этого планы не должны составляться для территорий площадью свыше 400 км² (то есть участков земли крупнее 20×20 км).
Наиболее подробно географические объекты и их очертания изображаются на крупномасштабных (топографических) картах. При уменьшении масштаба карты подробности приходится исключать и обобщать. Отдельные объекты заменяются их собирательными значениями. Отбор и обобщение становятся очевидными при сравнении разномасштабного изображения населённого пункта, который в масштабе 1:10 000 дается в виде отдельных строений, в масштабе 1:50 000 — кварталами, а в масштабе 1:100 000 — пунсоном ◦. Отбор и обобщение содержания при составлении географических карт называется картографической генерализацией. Она имеет целью сохранить и выделить на карте типичные особенности изображаемых явлений в соответствии с назначением карты.
Hu. text: A topográfiai térkép a legszélesebben használt térképtípus. Méretaránya 1:10 000-től 1:200 000-ig terjed. A méretarány csökkenésével az általánosítás foka nő. A földfelszín mesterséges és természetes objektumainak ábrázolása mellett adminisztratív, gazdasági tematikákat is tartalmazhat. Ennek megfelelően ábrázolásmódja gazdag, melyet színek és szimbólumok segítségével valósít meg. A nagyobb méretarányú topográfiai térképek (1:10 000, esetleg 1:25 000) közvetlen felméréssel készülnek, míg a kisebb méretarányúakat kartográfiai úton az eredeti felmérések egyszerűsítésével és általánosításával állítják össze.
A topográfiai térképek élnek az eltolt ábrázolás és a szimbólumok használatával. Ez azt jelenti, hogy ha az objektum olyan kis alapterületű, hogy alaprajzban a szükséges hangsúllyal nem ábrázolható, akkor térképi méretét jelentősen meghaladó szimbólummal – egyezményes jellel ábrázolják. Ez azonban azt eredményezheti, hogy a szimbólum letakarhat más objektumokat vagy azok szimbólumait. A takarás elkerülése érdekében a topográfiailag kevéssé fontos objektumot ilyenkor eltolják. Ha tehát topográfiai térképeket akarunk digitalizálni, akkor tisztában kell lennünk azzal, hogy ezeken a térképeken mesterséges torzítások is vannak, s ezek helyéről semmiféle információval sem szolgálnak.
above: NEW! MedRes! Map orienting training in Hu. HDF Szentes MH 37th "II. Rákóczi Ferenc" Combat Engineer Regiment, Recon soldiers on Sándorfalva Exercise range 2019. february photo: capt. Mrs. Csordásné Nehéz Zsuzsanna szds. source: www.honvedelem.hu
Hu. text article: Felderítették a terepet: 2019.02.04. Csordásné Nehéz Zsuzsanna százados
Az MH 37. II. Rákóczi Ferenc Műszaki Ezred felderítőkatonái az alakulat és az MH 5. Bocskai István Lövészdandár sándorfalvi gyakorlóterein minden mai modern technikai eszköz alkalmazása nélkül, kizárólag tájoló és hagyományos (nyomtatott) térkép használatával gyakorolták a figyelőőrs és a műszaki felderítőjárőr tevékenységét. Baranyai István őrnagy, a műszaki ezred felderítőfőnöke elmondta: „Kis csoportokban kellett a katonáknak egy adott terepen tájékozódni. ... https://honvedelem.hu/cikk/114458_felderitettek_a_terepet
above: Juci'bacsi's repro collect: NoHigher! Ungarische EM-61Entfernungsmeßgerät - Tábori-Tüzér Sztereótávmérő MN Rak. Táb.tü. Tü.FIP-on Tüzér Figyelőponton & M 1:25.000 map in Várpalota Fire Range - Lőtéren in mid 1970's
above: NEW+! NoHigher! Hungarian Army Humour/Cartoon-Caricatura - Karikatúra: Flow of Administration - Az adminisztráció ömlése by: NOL.hu (Magyar Nemzet Online)
EM-61Entfernungsmeßgerät field arty stereo rangefinder CZJ.: http://szextant.blogspot.hu/2015/06/161-em-61-entfernungsmegerat-gdr-carl.html
above: HiRes! Missile-Field Arty commander students in Hu. College/Academy - ZMKA - 'Zrínyi Miklós' Katonai Akadémia, Nappali Fakultás (cmdr. Dr. Piószeghy János ezds. Fak.pk.) "A" Tagozat (cmdr. lt.Col. Németh László alez. Tag.pk., Tag.pkh. Maj. Brecska István őrgy.) Rak.-Táb. tü. parancsnoki osztály A-28 1987 - 1990. Left from side: capt.-Brig.Gen. Erdélyi Lajos szds.-dd.tbk. (after Speaker of HuMoD, Head of Human Directorate - Későbbi HM szóvivő majd HVk. SzÜCsF.) Opposit: capt.-Lt.Col. Serb József szds.lalez., to Right: Takács Győző fhgy., 1st.lt. Géczi László fhdgy.., 1st Lt. Fehér "Sárkány" Tibor fhdgy. with Work-map - Munkatérképpel as Division arty. staff occasion of ZMKA's closing exercise - Hadosztály tüzér-törzsként a zárógyakorlaton 1990-ben. source: facebook
above: HiRes! Hu. College/Academy - ZMKA - 'Zrínyi Miklós' Katonai Akadémia, Nappali Fakultás (cmdr. Dr. Piószeghy János ezds. Fak.pk.) "B" Tagozat (cmdr. lt.Col. X Y alez. Tag.pk.) Air Defense - Aviation class - Légvédelmi - Repülő parancsnoki osztályból B-00 1987 ? 1990. flt. capt.-Lt.Col. Bocsi József szds.-alez. 1st.class MiG-21 Fighter pilot - I.o.vre. rgv. from Taszár MH.47.th TFW - Hc.re.e. explains about Decision of Budapest's AD Commander Workmap Scale 1:200 000 - Bp. Légvédelmi Parancsnok Elhatározás Munkatérképe. source: facebook
below: HiRes! B-00 AD - Avn class 1987 - 1990; from Left: flt.capt. Gere "GereTutu" János rep.szds. from Taszár Fighter Controller, avn.Maj. Nacsa "Tóni" Antal rep.őrgy. gw.1st.class Mi-24 pilot ZMKA's teacher, flt.capt.-Lt.Col. Fülöp "Fülcsi - Eared" György rep.szds.-alez. 1st.class MiG-21 Fighter Pilot from LHKE Kecskemét 59. TFW (now abroad B-737 captain), Teacher Lt.Col. ..? .. alez., avn. capt.-Col. Benyó György rep.szds.-ezds. Mi-24 1st.class pilot from LHSA MH.87th "Bakony" Combat Helikopter regt. Szentkirályszabadja, capt. .. ..?, S.U. Maj. .. ..?, 1st.lt. .. ..? stand behind Workmap.
above- fent - below: HiRes szkennelt de nem 1:1 eredeti méretben adaptált!;
A VV.szd.pk Munkatérképe - The NBC coy. cmdr.'s Workmap - Veszprém
Hu. text: Az eredeti elképzelésben benne volt egy kis térképmunka, vagyis a valóságos terep egyeztetése a térképpel. Mivel csak ennyi megmentett M 1:25 000 térképem volt a környékről, előtte nap csütörtökön a Bup-en ügyintéző BHTA-val több szelvény friss 25ezreseket vetettem amin már rajta van a velünk szemben elhelyezkedő táj is. LHSA MH 87. BHHE's VVSzDPK. NBC Lt.Col. Dr. Csutorás Gábor nyá.t.mk.alez.
I.M. "Tanky"'s legacy - hagyatékából
above: NEW! HiRes! Veszprém - Várpalota, scale 1:200.000 'Gauss Krüger' cone projectile map, in Mi-24D 'Hind' DISSz-15 'Doppler' Enroute Tracking Plotter - Útíróban under Plexi alatt. source: honvedelem.hu (Pápa AFB Családi nap 2013.09.07.)
below: HiRes! Overview sheet for Scale 1:25 000 - Áttekintő lap source: armedia.hu
Map Shop: http://www.hmzrinyi.hu/termekek/terkepek
Hu. text: Jelmagyarázat: A jelmagyarázat a térképi jelkulcs legfontosabb jeleit és azok rövid magyarázatát tartalmazza a térképolvasás megkönnyítésére. A térképi jeleket szigorú rendben, csoportosítva, meghatározott sorrend szerint mutatja be. A jelmagyarázat tartalma függ a térkép típusától, céljától, a rendelkezésre álló helytől és a célközönség térképismereti fokától.
above: NEW! NoHigher! Miss. "Blondy Krüger", After take one's Cartographer degree - Térképész-diploma szerzés után source: Pinterest.com
above: Tanky's collect: HiRes! Part of Hu. MN Szegvár Exercise Map - Gyakorló Térkép része
below: NoHigher! Hu. text: Juci'bácsi's 'Sextant' scanned collection: MN "Tóth Ágoston" Térképészeti Inzézet: "Csapatjelkulcs" 1985.in sequence - sorrendben Also Courtesy FREE!
above: MedRes! Cover and title of Csapatjelkulcs exercise booklet
above: NoHigher! Hu. Recon. Soldier during map reading - Magyar felderítő (f.) katona térképolvasás közben source: honvédelem.hu
above: MedRes! "Szegvár" Scale - M 1:50 000 Study map - Oktató térkép 1960's
above: MedRes! Hu. text: Lower edge - Alsó szegély M 1:50 000. Heights parameters: levelling lines reference point for AMSL - Above Mean Sea Level (m) at Baltic-sea - a Magassági adatok a tengerszintre vontkozóan: Balti-tenger port of Kronstadt-i kikötő (Szentpétervár/Leningrád) - St. Petersburg

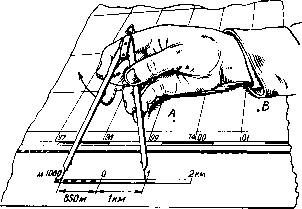

NoHigher! above:Traverse Scale Measuring - Átlós Aránymérték (Gamma) below: NoHigher! Basic Scalemeter of Map - Egyszerű Térkép Aránymérték
NoHigher! above:Traverse Scale Measuring - Átlós Aránymérték (Gamma) below: NoHigher! Basic Scalemeter of Map - Egyszerű Térkép Aránymérték
above: NoHigher! Magnetic Declination and Meridian Convergence - Mágneses Deklináció / Mágneses Elhajlás és Meridiánkonvergencia
NoHigher! above: Meridiánkonvergencia példák below: a Földgömb - The Globe
above: NoHigher! Magnetic Declination & Meridian Convergence M 1:25 000
NoHigher!above: SU AK-4 arty procractor plotter Hu.txt.: Tábori tüzér szögmérő - felrakó (Celluloid <Plexi>) & metal ruler below: Practice for angle measure - Alkalmazás szögméréshez
above: NoHigher! HuDF "Klapka György" 25th. Inf. Bde. -Tata- 1st fd. arty. group on terrain practice in 'Gerecse' mountain with AK plotter - MH 1. táb.tü.o. terepfoglalkozáson AK-4-el source: honvedelem.hu
above & below: NEW! HiRes! Hu. collector, Mr. Temesi János’ A rare valuable masterpice: High Precision Topography Angle-angular-measure/protractor & plotter 360๐ -MOM-Budapest- Egy ritka értékes mesterdarab: Nagypontosságú Térképészeti szögmérő és felrakó from 1960's below: Zoom! source: 2019. febr: RF of MOM Emlékalapítvány Budapest Courtesy FREE!
Blogger's Remark - Megjegyzése: High valuable rare masterpiece cca.: 700,-€. The high accuracy with precisin screw mechanism 'Vernier' scale 1 angle minute. The main dial marked with 20' inner 1০ degree. But maybe the other angle base-sidebow lack for Zero. - Negyértékű ritka mesterdarab kb. 220.000,-HUF értékű. A nagypontosság, 20 szögperces beosztásokkal és a precíziós csavarorsós 'Nóniusz' ('Vernier') skálával az 1 szögperces leolvasási pontosság érhető el. Bár úgy tűnik a báziszögszár hiányzik a 0 fokhoz. - Otherwise it may be mechanic measure intrument too. - Egyébiránt lehet gépészeti mérőeszköz is. - I didn't see this one - Én még nem láttam ilyet.
MOM - Magyar Optikai Művek gyártmányok és Töri - Hu. Optical Works' productions and History: https://szextant.blogspot.com/2014/03/56-mom-magyar-optikai-muvek-hungarian.html
above: NEW! MedRes! New Kossuth Lajos Army Officers College/Military Higher-School (~ Katonai Főiskola KLKF) at Szentendre in 1977. (1973 - 1977) /:Juci: second row middle vefore Kossuth's statue:/ A 'Vörös Csillag'érdemrenddel kitüntett KLKF - Honoured of 'Red Star' order - The Arty cabinet building was mid. - Középen volt a Rak. Táb. tü. tantermi épület
Tájékoztató a Magyar Néphadsereg Katonai Főiskoláiról 1972. - Military Higher Schools (Officer Colleges) of People's Army: https://szextant.blogspot.com/2017/04/197-tajekoztato-magyar-nephadsereg.html
above: NEW! HiRes! (Crop! due max res. 1600px) Juci'bácsi's digital collection: Hu. Military "Gauss Krüger" projectile - vetületű map - térkép scale - Méretarány M=1:10.000 about part of city of Szentendre (close to capital city of Budapest to North beside river Danube) "KL" Military Higher School - KLKF - Kossuth Lajos Katonai Főiskola and it's Ordnance pool - Tüfe. TH. & Officer club - Tiszti klub. marke with Pink source/map owner: My school mate & friend from 1973-1977 former armor commander ret. Lt.Col. Szollár "Szögagy - Pinbrain" János ny.pc.alez. He was temp. cmdr. HHDF 1st "Klapka György" arm./inf. bde. -Tata- MH 1. "K. Gy." hk./gl. dd. mb. parancsnok és jóbarát.
above: NEW! MedRes! Capitol of Hungary - Budapest area marked with Pink the KLKF MHS & Csobánka-u. ER below: NoHigher! Mil. Mapping Service's Relief map MH.TI. - Magyar Honvédség 'Tóth Ágoston' Térképészeti Intézet
source: http://www.hmzrinyi.hu/
above: HiRes! Cyrillic text: Map: Baltic-sea, Kronstadt-island and St. Petersburg (Leningrad)
Leningrad 'Kronverk' Military Tech. Arty, C. Eng., Signal corps Museum: http://szextant.blogspot.hu/2014/10/137-st-petrersburg-leningrad-kronverk.html
above: NEW! HiRes! Juci'bácsi's scan collection 1972.:page from TMNKF booklet: KLKF's arty students at Higher School's Exercise Range Csobánkai Főiskolai Gyakorlótéren. Behind the megafon PUO-9 and M1939 122 mm towing howitzer - vo.tar. - vontatott tarack from KLKF's ordnance service - tüfe. szolgálattól (Rózsa utcai - street Telephelyről - ordnance pool). You can see in backround; closer Kerekes-hegy - hill usually AOP and far the Kiskevély-hill close to Szentendre and Budapest.
TMN.'s KF booklet - Tájékoztató füzet: http://szextant.blogspot.hu/2017/04/197-tajekoztato-magyar-nephadsereg.html
above: NEW! HiRes! (Crop! due max res. 1600px) Juci'bácsi's digital collection: Hu. Military "GaK" projectile - vetületű map - térkép scale - Méretarány M=1:10.000 about part of area of village Csobánka nagyközség (close to Szentendre - village and city of Budapest to North-West in 'Pilis'-hegységben - in mountain chain) "KL" KLKF's Exercise Range - a Főiskola Gyakorlótere/Bázisa "Csobánka-utca - street" marked with Pink source/map owner: My school mate & friend from 1973-1977 former armor commander ret. Lt.Col. Szollár "Szögagy - Pinbrain" János ny.pc.alez. He was temp. cmdr. HHDF 1st "Klapka György" arm./inf. bde. -Tata- MH 1. "K. Gy." hk./gl. dd. mb. parancsnok és jóbarát.
above: NEW! HiRes! (Crop! due max res. 1600px) Juci'bácsi's digital collection: Hu. Military "GaK" projectile - vetületű map - térkép scale - Méretarány M=1:10.000 about part of area of village Csobánka nagyközség (close to Szentendre - village and city of Budapest to North-West in 'Pilis'-hegységben - in mountain chain) "KL" KLKF's Exercise Range - a Főiskola Gyakorlótere/Bázisa "Csobánka-utca - street" marked with Pink source/map owner: My school mate & friend from 1973-1977 former armor commander ret. Lt.Col. Szollár "Szögagy - Pinbrain" János ny.pc.alez. He was temp. cmdr. HHDF 1st "Klapka György" arm./inf. bde. -Tata- MH 1. "K. Gy." hk./gl. dd. mb. parancsnok és jóbarát.
above: NEW! NoHigher!"Arty-cottage" on Csobánkai KLKF Gyakorlótér - Exercise range, Kerekes-hegy É-i oldala: Tüzér-tanszék Atrap lőtér "Tüzér-villa"; Hu. text: figyelőtorony , slőadóterem és raktár eszközöknek: 11 mm Cseh-kispuska és M39 122 mm irányzótömb állványok, terepasztal berendezései, stb. source: forum.index.hu
above: NoHigher! Példák a TEREPTANI MUNKAFÜZET-ből - Tearrain study Exercise Book. Issue of HuDF Staff of CoS - Head Service of Topography of Head Division Operation J3
above: Thanks for ret. maj. Szalai Gábor nyá, őrgy-nak volt MH CsRP - Csapatrepülő Prancsnokság -Börgönd- HuDF Aviation Command, Boss/Head of Topographical Service - Térképész Szolgálatfőnöknek. He is as former president now member of Fejér county Retired Home Defender Club - Fejér Megyei Honvéd Nyugállományúak Székesfehérvári Klubja volt elnöke most tagja. Photo: 2017. február 17. at meet (from facebook: Prepszent János) ~For Gift Exercise Book! - Köszönet az Ajándék Munkafüzetért! Dear My former collegaue Gabriel brother - Drága volt kollégámnak Gábor'bátyának
Blogger's remark: Then I was Boss/Head of Reconnaissance & Aerial Photo Service of Avn. Cmd. as captain - major at Börgönd - CsRP Felderítő és Légifényképész Szolgálatfőnök. -It was My good life terminus - Nagyon klassz életszakaszom volt.
above: HiRes! Juci in C-130 cockpit from CsRP 1992. august HuAFB Taszár 1st. AIRSHOW
above: NoHigher! No current Logo - badge (colours and outer shapes: Pentacon & ring) 1991. by AAG for 14th LEP-CsRP Találkozó - Meet in Veszprém by ret.Col. Dr. Vasvári Tibor ny.ezds.
above: NoHigher! Börgönd airfield 'Albatros' Assoc Flying's base former HB (Helicopter Base rgt. + Avn. HQ + Missile workpool 11. "Duna" AD Bde.
above: NoHigher! Table of, Tereptani Tudás/Ismeretkövetelmény - Requiremnt of Knowledge & Normatives of terrain study. Remark: The scanned sheets 'zanzaed' because of size.
above: NoHigher! Hu. text all! Bevezető - Foreword
above: NoHigher! Szegvár study/exercise map - "Szegvár" Gyak. Térkép M 1:25 000
above: NoHigher! Symbology task
above & below: NoHigher! Solution of Mil formula - Vonásképlet megoldás
above: NoHigher! Measuring of wide of River - Folyószélesség mérése Saccográffal.
above: NEW! By sextant sheet. Measuring of wide of River - Folyószélesség mérése
above: MedRes! Application of Mils formula on Map below: HiRes! Unvisible area of terrain
above Two: MedRes! Polar Co-ordinates
above: NoHigher! Task of Geographical Co-ordinates below: MedRes! X, Y vinkel flat coord. & Geo coord.
above: HiRes! Scale 1:25 000 "Szegvár" exercise map with Co-ordinate solutions.
below: HiRes! I.M. Tanky's collect: Hungarian (WP) symbols, Armor coy. commander's Work-Sheet. Szegvár full, scale: 1:50 000 exercise-study map with Juci'bacsi's arty additions (red)
END of marked Exercise Book This also Courtesy FREE!
above: NoHigher! US. Army's SOF "Green Berets" Army's Special Operation Forces & HuArmy's JTAC or JTAAC - Joint Tactical Air Attack Terminal (FACP - Forvard Air Controller Post) - Egyesített Harcászati Légi Támadás Végpont irányító/ harctéri légi irányító (JTAC) ill. ERIP - Előretolt Repülésirányító Pont, SAS Laser Telescope & Aqusition Pointer - Célmegjelölő-alávilágító from Szolnok HDF - MH.1. Special Forces Regiment - Klgs. műveleti ezred before it was from MH.89. with 'CILAS' LLDR source: www.honvedelem.hu
AN/PEQ-1A Ground Laser Target Designator (GLTD) II SOFLAM
An American instructor and a member of 22 SAS (right) next to a Ground Laser Target Designator II (GLTD II) during an exercise in the US Desert. In this exercise, the SAS ground team lazed targets for US F-18 Hornet fighters and HH-60 Pavehawk helicopters. Training with US Forces is vital for UKSF units as they are likely to be working closely with US air power in places such as Afghanistan and Iraq. DoD photo by: SRA RICK BLOOM, USAF
CAS, JTAC, ERIP, LASER LLDRs: http://szextant.blogspot.hu/2016/09/186-cas-close-air-support-air-combat.html
above: MedRes! Soviet Lineyka Oficerskya - Ruler Officer - SzU Parancsnoki Vonalzó W.P. - I have got it some pieces below: NoHigher! HuAF Ruler Officer similar to HBK source: retronom.hu
Sextant scan: HiRes! M 1:25.000 Near Veszprém from to North; above: Veszprém-megye - county: Olaszfalu - Eplény villages in Northern Bakony below: Veszprém-megye - Pénzesgyőr, Akli - down o visible Hárskút
above: Szextant scan: HiRes! Juci'bacsi's collect: Scale: 1:25 000 Veszprém city Megyei Jogú Város
above & below: Same as HiRes! Hu. text: Veszprém 1990. - V7D-HŐKE - Veszprémi 7 Domb Hagyományőrző Kultúrális Egyesület és a Cursillos csoport valamint MATASz-VeMSz - Magyar Tartalékosok Szövetsége-Veszprém Megyei Szervezet közös rendezésében: "Jutasi őrmester Bendekhegyi KŐrjárata" túra 2005. május 28. M 1:25.000 katonai térkép Veszprém Jutas-puszta és Ny.-i rész. below: Top Right: Veszprém "Újmajor" Katonai tábor - Military camp in large forest. 4. F : Military WW2 1st btn. Pápa, parashutist Memorial - Ejtőernyős Emlékmű: MVRSz-VREVE
Készítette: VeszCart Térkép Stúdió - www.veszcart.hu source: V7D elnök 2005.
above & below: NoHigher! MH BHK - Bakony Harckiképző Központ Várpalota; HDF's Simulation Centre of HuDF in Várpalota "Mandulás - Almonder" "Artiflex" Kft. Staff exercise - SzGyK: Törzsgyakorlás az MH.-Magyar Honvédség Szimulációs Gyakorló Központban. honvedelem.hu
above: NoHigher! Scale 1:50 000 Dombóvár
above: NEW! NoHigher! Military Mapping Institute's Swimdress with Longitudinal Pattern lines of levels of Map - A Katonai Térképészeti Intézet Úszódressze hosszanti Térkép szintvonal mintázattal. or: Orient Runner in Elevation line-code pattern one piece swimsuit - Tájfutó szintvonalkódos úszódresszben
Military Swimwears: https://szextant.blogspot.com/2017/06/199-military-swimwears-khaki-olive-drab.html
above & below: NoHigher! "Szegő" study map scale 1:25 000
above: NoHigher! Road metal bridge over river - Közúti fém-híd a folyó felett: Length - Hossza: 370m, Wide - Szélessége: 10m, Weight capacity/CFapable of carrying - Teherbírása: 60ton
above: Centre of objects' mark - Az objektumok jeleinek középpontja
above: MedRes! lake Balatonfelvidék - overland: Pécsely - Zádor - Barnag M 1:50000
above: NoHigher! Example distinct vegetation boundary orienteering runner map.
above: HiRes! Relief: Hungary, Transdanubian area, Vértes-hegység - mountain - Gánt
above: NoHigher! Cavern map - Barlangász térkép
above: MedRes! Shapes of relief
above: NoHigher! Level lines and shapes - Szintvonalak és idomok
above: MedRes! Old map of Veszprém 1806-1869
above: NoHigher! How Topographic Maps Work?
above: MedRes! Hu. text: Szintkülönbségek a térképen méterben - level differences on map m.
above & below: NoHigher! Lines of level - Szintvonalak
above & below: NoHigher! Tanky's collect: Orinting on terrain (Study book from secondary school) district of Budapest - Pesthidegkút. M 1:25 000 1970's
above & below: HiRes! Pesthidegkút - Kecske-hegy, Hármashatár-hegy - hill. Messer of co-ordináta below: HiRes! Sextant hunting map - vadászati térkép
above: NEW+! HiRes! Juci'bácsi's collect: Koordinatenmesser also Courtesy FREE!
above: NEW! NoHigher! Transparent plastic, Procractor angle-messer & Co-ordinates measure - Átlátszó műanyag, Szögmérő és Koordináta-mérő/felrakó by: www.maptools.com
above: NoHigher! Measure of slope of terrain angle - terep lejtőszög mérés
above: NoHigher! MH 1st. arty group terrain practice in Gerecse - MH. 1. tü.o. Tata source: www.honvedelem.hu
below: Long Hu. text
below: Long Hu. text
Térkép- és tereptani alapismeretek: source: Katonasuli.hu
Ebben a fejezetben megismerheti a katonák térképhasználatát, a terepen végrehajtott tájékozódási, tereptanulmányozási és értékelési feladatokat, valamint az e feladatok során leggyakrabban alkalmazott eszközök használatát. Részletes képet kaptok a terep alkotóelemeirõl, a terep- és tájtípusokról. Elsajátítjátok a vetületi alapismereteket, az egyezményes jelek és jelkulcsok rendszerét, a topográfiai térképek szelvényezését. Megismeri a globális helymeghatározás elvi mûködését, és fontosabb gyakorlati alkalmazásait.
A terep jelentõsége a harcban: A terep a katonai tevékenységek legfontosabb közege, amelynek tulajdonságai a csapatok minden mûveletére hatást gyakorolnak. Terep alatt a Föld felszínének egy részét értjük a rajta lévõ természetes és mesterséges tereptárgyakkal (folyók, erdõk, települések, utak stb.) együtt. A különbözõ mûveletekben a katonáknak az ellenség mellett a tereppel is meg kell birkózniuk. Csakhogy a terep mindig annak nyújt elõnyt, aki ismeri, és ki tudja használni kedvezõ és kedvezõtlen hatásait.
Katonai szempontból a terepet elsõsorban járhatósága, a megfigyelés és a rejtõzés feltételei, valamint tagoltsága alapján kell megvizsgálni. E vizsgálatok során a terepet hét meghatározó terepelemre bontjuk:
• domborzat; • vizek;
• növényzet; • talaj;
• közlekedési hálózat; • települések;
• ipari, mezõgazdasági, kereskedelmi és szolgáltatási létesítmények.
Domborzat: A domborzat a terep legállandóbb eleme. Alapvetõen meghatározza a katonák terepi tevékenységét, elsõsorban a menetek és manõverek, valamint a megfigyelés és a rejtõzés szempontjából. Domborzat alatt a terep kiemelkedéseinek és mélyedéseinek összességét értjük.
A domborzati elemek három fõ csoportba sorolhatók:
• vízválasztó domborzati idomok;
• vízgyûjtõ domborzati idomok;
• részletidomok.
A terep jelentõsége a harcban: A terep a katonai tevékenységek legfontosabb közege, amelynek tulajdonságai a csapatok minden mûveletére hatást gyakorolnak. Terep alatt a Föld felszínének egy részét értjük a rajta lévõ természetes és mesterséges tereptárgyakkal (folyók, erdõk, települések, utak stb.) együtt. A különbözõ mûveletekben a katonáknak az ellenség mellett a tereppel is meg kell birkózniuk. Csakhogy a terep mindig annak nyújt elõnyt, aki ismeri, és ki tudja használni kedvezõ és kedvezõtlen hatásait.
Katonai szempontból a terepet elsõsorban járhatósága, a megfigyelés és a rejtõzés feltételei, valamint tagoltsága alapján kell megvizsgálni. E vizsgálatok során a terepet hét meghatározó terepelemre bontjuk:
• domborzat; • vizek;
• növényzet; • talaj;
• közlekedési hálózat; • települések;
• ipari, mezõgazdasági, kereskedelmi és szolgáltatási létesítmények.
Domborzat: A domborzat a terep legállandóbb eleme. Alapvetõen meghatározza a katonák terepi tevékenységét, elsõsorban a menetek és manõverek, valamint a megfigyelés és a rejtõzés szempontjából. Domborzat alatt a terep kiemelkedéseinek és mélyedéseinek összességét értjük.
A domborzati elemek három fõ csoportba sorolhatók:
• vízválasztó domborzati idomok;
• vízgyûjtõ domborzati idomok;
• részletidomok.
A vízválasztó idomok, nevükbõl eredõen, a domborzat azon elemei, ahol a csapadékvíz eltérõ irányokban lefolyva a legrövidebb ideig tartózkodik. Ilyen idomok jellemzõen a hegyhátak és a hegykúpok, a lejtõpihenõk és a nyergek, valamint a lejtõkúp.
A vízgyûjtõ idomokon a csapadékvíz összegyûlik, és a vízgyûjtõ idomvonala mentén folytatja útját, végállomása, a tavak, tengerek, óceánok irányában. Jellemzõ vízgyûjtõ idomok a völgy, a völgyteknõ, a metszõdés és a vízmosás. A részletidomok közé azokat a domborzati elemeket soroljuk, amelyekrõl egyértelmûen nem dönthetõ el, hogy vízgyûjtõ vagy vízválasztó jellegûek-e. Jellemzõ részletidom a tereplépcsõ, a hegyorr, a terepfok, a borda, a horhos, a lyuk, a töbör, a zsomboly, a szikla és az omladék.
A vízválasztó idomok elsõsorban a megfigyeléshez, a tájékozódáshoz és a felderítéshez nyújtanak kedvezõ feltételeket. A vízgyûjtõ idomok a rejtés és álcázás, valamint a rejtett mozgás lehetõségeit segítik. A részletidomok általában akadály jellegûek, azonban a rejtett megközelítésre, fedezésre, rejtésre is alkalmat adnak.
A domborzati viszonyok megítélésénél hangsúlyos szerepet kapnak a lejtõk, amelyek meredekségükkel, formájukkal alapvetõen befolyásolják a mozgást és a terep mûszaki megmunkálását. A lejtõk egyben a magaslatok, illetve a mélyedések oldalfelületei is.
Vizek:
A vizek terepelem-csoportjába a földfelszín folyó- és állóvizei tartoznak, tekintet nélkül azok természetes vagy mesterséges eredetére. Bizonyos esetekben meg kell vizsgálni a föld alatti vízkészletek jelenlétét is.A felszíni vizek jelentõsen befolyásolják a szárazföldi erõk terepi mozgását. Bizonyos területeken, különösen átkelõhelyek hiányában, akadályozzák a mozgást, míg máshol egyedüli közlekedési útvonalat jelentenek.
A vizek akadályjellege függ:
• mélységüktõl;
• folyási irányuktól és sebességüktõl;
• szélességüktõl;
• medrük jellegétõl, anyagától;
• partjaik jellegétõl, állapotától.
A vízhálózat fontos részei a völgyzárógátak, a duzzasztómûvek, a víz alatti gátak (sarkantyúk) és kikötõk. Ezen létesítmények rombolása jelentõs terepi változásokat (pl. áradásokat) idézhet elõ.
Növényzet:
A növényzet alatt a természet vagy az ember által létrehozott összefüggõ növénytakarót értjük.A növényzet kiterjedése, állapota az éghajlattól, az évszaki változásoktól, valamint a domborzati és talajviszonyoktól függ. A növényzet vizsgálatánál megkülönböztetünk:
• erdõket;
• mezõgazdasági kultúrnövényeket (pl. gyümölcsös, szántó);
• kerteket és parkokat;
• egyéb növénytakarókat (bozót, nádas, rét stb.).
Katonai szempontból a legnagyobb jelentõséggel az erdõ bír. Erdõnek a legalább 4 m magas, fás szárú, kiterjedt növényzettakarót nevezzük. Magyarország területének több mint egyötödét (2 millió hektár) borítja erdõ. E területnek mindössze egyharmada áll természetes eredetû erdõbõl, a többi telepített jellegű.
Az erdõ a katonai tevékenységekre sokoldalú hatást gyakorol: jelenthet rejtõzési lehetõséget az elhelyezési körletek kialakításakor, akadályozhatja a mozgást, megnehezíti a tájékozódást, ugyanakkor a terepszakaszok rejtett megközelítését is biztosítja. E lehetõségek az erdõ meghatározó tulajdonságjegyeitõl függnek, melyek az alábbiak:
• az erdõ kiterjedése, magassága;
• az erdõ jellege (telepített, természetes);
• az erdõ lombozata;
• az erdõ aljnövényzete;
• a faállomány sûrûsége;
• a nyiladékok (erdõvágások) és irtások sûrûsége;
• az erdei utak és ösvények állapota;
• az erdõtalaj és a terep domborzata.
Az erdõk lombozatuk szerint lehetnek:
• tûlevelûek (örökzöldek);
• lomblevelûek (lombhullatók, lombváltók);
• vegyes lombozatúak (részben lombhullatók, részben örökzöldek).
A faállomány sűrűsége szerint megkülönböztetünk:
• zárt erdõt (ha a fák koronái érintik egymást, és zárt lombsátrat képeznek);
• zárt erdõt (ha a fák koronái érintik egymást, és zárt lombsátrat képeznek);
• sûrû erdõt (a fák koronái közötti távolságok kisebbek, mint a koronák átmérõje);
• ritka erdõt (a fák koronái közötti távolságok nagyobbak, mint a koronák átmérõje).
Talaj:
A talaj a földkéreg legfelsõ mállási rétege. A mállás és talajképzõdés a felsõ kõzetrétegek fizikai, kémia bomlása, aprózódása, átalakulása, amely alapvetõen az éghajlat és az élõvilág hatására jön létre. A talaj alapvetõ módon befolyásolja a szárazföldi csapatok úton kívüli mozgását, manõvereit, a tûzeszközök hatásfokát, a mûszaki munkálatokat.
A talaj fõbb jellemzõi közül ki kell emelni:
• fizikai állapotát (keménység, kötöttség);
• mechanikai tulajdonságait (szilárdság, állékonyság, portartalom);
• kölcsönhatását a vízzel (vízfelvevõ, megtartó és áteresztõképesség).
A fõbb talajtípusok és sajátosságaik:
• HOMOK Erõsen vízáteresztõ, száraz idõben nem kötött. Száraz állapotban nagy porfejlõdés és mély keréknyomok jellemzik. Nedves idõben jobban járható.
• AGYAGOS HOMOK Szárazon sima, járható felszín. Részben kötött, részben vízáteresztõ. Rövid esõzések után gyorsan szárad.
• HOMOKOS AGYAG Kötött és kismértékben vízáteresztõ. Nagyobb esõzésnél megpuhul. A víz a mély keréknyomokban összegyûlik, kátyúkat hoz létre.
• AGYAG, VÁLYOG Nem vízáteresztõ és erõsen kötött. Esõzések, illetve hóolvadás után nyúlós és tapadós, a járhatóságot gátolja. Szárazon jól járható, porfelverõdésre hajlamos.
• KÖVES TALAJ Többnyire vízáteresztõ és szilárd. Minõsége a kõzet törmelékei közötti hézagokat kitöltõ finomszemcséjû anyag jellegétõl is függ.
• SZIKLÁS TALAJ Nagykeménységû vulkanikus (gránit, bazalt, andezit), illetve üledékes (mész- és homokkõ, dolomit) kõzetbõl álló felszín. Mûszaki munkálatokra korlátozottan alkalmas.
Közlekedési hálózat:
A közlekedési hálózat terepelemei közé tartozik a szárazföldi, vízi és légi közlekedés valamennyi létesítménye, az utak, vasutak hálózata, az állomások, pályaudvarok, repülõterek, kikötõk összessége és minden, a közlekedést kiszolgáló, vagy ahhoz kapcsolódó építmény.
Egy adott térség közlekedési hálózatának fejlettsége nagyban befolyásolja a menetek végrehajtását, a tartalékok elõrevonását és a mûveletekben részt vevõ erõk utánpótlását.
A közúti úthálózatot fontossága, kiépítettsége, forgalomkapacitása alapján osztályozzuk:
• AUTÓPÁLYA, AUTÓÚT Két, legalább 7 méter szélességû, elkülönített úttestbõl álló fõközlekedési útvonal, jelentõs belföldi és nemzetközi forgalommal. Ûttestburkolata épített alapú, tartós. Anyaga beton, vagy aszfalt. Más utakkal, vasúttal egy szintben nem keresztezõdik.
• KORSZERÛ MŰÚT Legalább 6 m széles burkolatú, szilárd alapú, két nyomsávval rendelkezõ úttestbõl áll. Burkolata többnyire aszfalt.
• MŰÚT Épített alapú, két nyomsávú, beton, vagy aszfalt burkolatú, fõként településeket összekötõ alacsonyabb rendû közlekedési útvonal.
• JAVÍTOTT TALAJÚT Alapozás nélküli, idõszakosan karbantartott talajút. Kátyúsodás ellen töltésen vezetett, vagy út menti vízelvezetõ árkokkal ellátott, közepesen terhelhetõ útvonal.
• TALAJÚT (FÖLDÚT) Burkolat nélküli, a talajfelszínen kerekes jármûvekkel jól kijárt nyomvonal. Az év legnagyobb részében járható. Többnyire kisebb településeket köt össze.
• MEZEI-ERDEI ÚT Fõként mezõgazdasági és erdõgazdálkodási célokra használt egyenetlen felszínû, nem karbantartott útvonal. Terepjáró gépkocsival többnyire járható.
• GYALOGÚT Jármûvel nem járható, gyalogosan kijárt nyomvonal. Elsõsorban erdõs-hegyes terepen van jelentõsége.
Az úthálózat áteresztõképessége a kiépítettség mellett egyéb közlekedési mûtárgyaktól (pl. hidak, alagutak, komp) is függ. A hidak lehetõvé teszik két vagy több közlekedési útnak eltérõ magasságban való keresztezését (felüljáró, aluljáró), átívelhetnek jelentõs mélyedéseket (völgyhíd, viadukt), vízi akadályokat (folyó, csatorna). A hidak fontos mûszaki jellemzõje a hosszúság, a szélesség, a hídnyílás magassága, a hídszerkezet típusa és teherbíró képessége.
A szárazföldi közlekedési hálózat másik meghatározó eleme a vasút, amely lehet:
• széles-, normál- és keskenyvágányú vasút;
• fogaskerekû vasút;
• villamos, illetve elõvárosi vasút (HÉV);
• földalatti vasút;
• ipari vasút;
• függõvasút.
A fõ közlekedési vasútvonalak esetében figyelembe vesszük a vágányok számát és állapotát, valamint a vasútvonal villamosítottságát. Vasúti pályaudvaroknál a vágányok elrendezését, illetve a rakodási lehetõségeket kell figyelembe venni.
A repülõtereknél elsõsorban a kifutópályák hosszát, terhelhetõségét, a gépek indítására és fogadására szolgáló, illetve a repülés biztonságát és a gépek karbantartását szolgáló létesítményeket vizsgáljuk. A jelentõsebb repterek beton kifutóval (fel- és leszállópályával), a kisebbek füves pályával rendelkeznek.
A repülőtereket csak a pálya teherbírásának és hosszának megfelelõ repülõgéptípusok használhatják.
A tengeri és folyami kikötõk külön jelentõségét a közlekedési hálózathoz való csatlakozásuk, javítóbázisuk, valamint rakodási és tárolókapacitásuk adja.
Települések:
A települések erõteljesen befolyásolják a katonai erõk valamennyi mûveletét. Megnehezítik a mozgást, az összeköttetést, a tüzek és a beomló épületek révén növelik a tûzhatást, ugyanakkor fedezéket és álcázási lehetõséget is nyújtanak, valamint megkönnyítik a mûszaki zárak építését. A településeket nagyságuk, lakosságuk száma és közigazgatási besorolásuk, valamint kiépítettségük szerint osztjuk fel:
• nagyvárosokra;
• kisvárosokra;
• elõvárosokra (agglomeráció);
• villaszerû, nyaraló jellegû településekre;
• falusi jellegû településekre;
• rendszertelen építésû településekre (tanyák, tanyacsoportok).
A települések és településrészek beépítésének módja szerint lehetnek:
• zárt beépítésûek, szorosan egymás mellé épült házakkal, amelyek az utcák mentén zárt homlokzatot képeznek;
• laza beépítésûek, az épületek között nagyobb térközökkel;
• nyílt beépítésûek, kertekkel körülvett, egyesével álló, egy vagy kétszintes épületekkel.
Ipari, mezõgazdasági, kereskedelmi és szolgáltatási létesítmények:
Az ipari és mezõgazdasági üzemeket, a szolgáltató és kulturális létesítményeket az elõállított fõtermék, a termelési kapacitás, valamint a szolgáltatások jellege szerint értékeljük. E létesítmények több szempontból lehetnek fontosak:
• segíthetik a tájékozódást (gyárkémények, víztornyok, adótornyok stb.);
• létfontosságú szolgáltatásokat nyújthatnak (üzemanyag, ivóvíz, elsõsegélyhely,javítóbázis stb.);
• mûszaki munkálatok nyersanyagbázisaként szolgálhatnak (külszíni és tárnaaknás bányák, fejtések);
• sebesültek és evakuáltak elhelyezését teszik lehetõvé (kórházak, iskolák, kollégiumok stb.).
Terep- és tájtípusok:
A terep felosztása: A terepet gyors és egyértelmû jellemzése érdekében jellege szerint osztályozzuk. A terepjelleg a domborzat és a terepfedezet (növényzet, építmények stb.) együttes sajátossága valamely tereprészen. Például a terep a terepfedezettõl függõen lehet nyílt és fedett.
Nyílt terep: A nyílt terepen növényfedezet, építmények, domborzat a kilátást, az áttekintést nem akadályozza. A nyílt terep jó lehetõséget nyújt megfigyelésre, tûzvezetésre és mozgásra, ugyanakkor megnehezíti a fedett megközelítést, a rejtést és az álcázást.
Fedett terep: A fedett terepen a magas növényfedezet (pl. erdõ, erdõsáv, fasor) és az építmények (épületek, kerítések) az áttekintést gátolják, a mozgást akadályozzák. A fedett terep megkönnyíti a rejtett megközelítést, elõsegíti az álcázást és rejtést, ugyanakkor megnehezíti a tûzvezetést, a megfigyelést, a tájékozódást és a mozgásirány tartását.
A terep további osztályozásánál a domborzat tagoltságát vesszük figyelembe, amely szerint a terep lehet tagolatlan és tagolt.
Tagolatlan terep: A tagolatlan terepen a domborzat szintkülönbségei és a vízhálózat nem képeznek számottevõ akadályt a szárazföldi csapatok mozgásában.
Tagolt, átszeldelt terep: A tagolt, átszeldelt terep meredek völgyoldalakkal, árkokkal, töltésekkel, csatornákkal, vízmosásokkal sûrûn tarkított, változatos felszínû. A tagolt terep akadályozza a mozgást és a harctevékenység folytatását, ugyanakkor segítheti a rejtett megközelítést.
A tájtípusok: A tájat egységes geológiai szerkezet és bizonyos közös vonások kapcsolják egybe. Az azonos domborzati és tagoltsági viszonyokkal bíró területeknek egységes a tájjellege.
A tájjelleg alapján megkülönböztetünk:
• síkvidéket; • homokbuckás vidéket;
• hullámos vidéket; • dombvidéket;
• árkolt vidéket; • hegyvidéket.
A hegyvidékeket tovább osztályozhatjuk átlagos magasságuk szerint alacsony-, közép- és magashegységre.
A síkvidék: Síkvidéknek nevezzük azt a terepet, ahol a domborzat viszonylagos magasságkülönbségei 10 méternél nem nagyobbak, a lejtõszögek pedig a vízszinteshez képest nem haladják meg a 2°-ot. Viszonylagos magasságkülönbség alatt a domborzat elemeinek egymáshoz viszonyított (relatív) szintkülönbségeit értjük.
A síkvidék akár jelentõsebb tengerszint feletti magasságon is elterülhet (fennsík), miközben a felszínen nem mutatkoznak számottevõ magasságkülönbségek. A magyar Alföld átlagos magassága a Balti-tenger szintje felett megközelítõen 100 m, míg a Bükk-fennsíké 800 m. Léteznek a tengerszint alatti síkvidékek is, ezeket mélyföldeknek nevezzük.
A síkvidékek felszínét vizsgálva megkülönböztetünk:
• megmûvelt száraz; • megmûvelt nedves;
• mûveletlen száraz és • mûveletlen nedves síkságokat.
A megmûvelt száraz síkság úthálózata sûrû, népsûrûsége magas, mezõgazdasága fejlett. Nagyobbrészt szabályos rendszerû dûlõutakat találunk rajta. A települések általában nagy távolságokra vannak egymástól, amelyek között tanyák, majorok és puszták húzódnak. Az itt található épületek zömmel vályogépítésûek.
Az utakat helyenként sűrű fasorok szegélyezik, ami a terep áttekintését akadályozza. Tájékozódásra a templomtornyok, víztornyok, magas kémények és antennák, nagyobb halmok és magas fák alkalmasak. A földi felderítés ilyen területeken kevés eredményt nyújt, ezért nagy a légi felderítés jelentõsége.
A sűrű úthálózat több menetoszlop kialakítását teszi lehetõvé. Száraz idõben a talaj többnyire jól járható, csapadékos idõjárás és hóolvadás esetén a nehezebb jármûvek csak az épített utakon juthatnak elõre. A sűrű növényzetmegkönnyíti a rejtett megközelítést.
A megművelt nedves síkság terepfedezete sûrû, árkok, csatornák, töltések, fasorok, kerítések szelik át, úthálózata fejlett. A sûrû településhálózatot jól kiépített utak kötik össze. A terület áttekintése, a rajta való tájékozódás, a felderítési tevékenység, az összeköttetés fenntartása hasonló a megmûvelt száraz síkságéhoz. A sûrû úthálózat elõsegíti a gyors mozgást. Az utakon kívüli mozgást a belvizes, árvizes idõszakok, a vizenyõs területek és a vízelvezetõ árkok nehezítik.
A műveletlen száraz síkság talaja szikes, esetleg futóhomokkal, vagy kavicstakaróval borított. Jellemzõ a felszíni vizek hiánya, a gyér település- és úthálózat. Magyarország jellegzetes megmûveletlen száraz síksága a Hortobágy.
A pusztai terepen messzire el lehet látni, ám a melegebb idõszakban elõforduló optikai csalódások (délibáb, légrezgés) zavarólag hatnak a tájékozódásra, megfigyelésre. A tájékozódás a csekély számú jellegzetes, kiemelkedõ tereptárgy miatt is nehezebb. A terepfedezet gyér volta miatt rejtõzésre nincs mód. A pusztaság az év legnagyobb részében jól járható.
A műveletlen nedves síkság vizenyõs, mocsaras, lápos, ingoványos, posványos terület. Nádasok, nedves erdõségek, párás klíma, gyér lakosság és ritka úthálózat jellemzik. Fával, náddal fedett tereprészeken a földi és légi megfigyelés lehetõsége korlátozott, ezért rejtõzésre alkalmas. Az utakról letérni, szétbontakozni, mozogni az utakat kísérõ mély árkok, mocsarak miatt sokszor lehetetlen. A mocsaras ingoványos terepen csak gyalogosan lehet átjutni. Helyi vezetõkre szükség lehet.
A homokbuckás vidék: A szél a laza homokot a homokbuckás vidéken könnyen hordja és változatos idomokat, sajátságos felszíni formákat hoz létre, amelyek az uralkodó széliránynak megfelelõen rendezõdnek. A homokbuckák általában a szél irányával párhuzamos sorokban helyezkednek el. Hazánkban a Duna-Tisza közén és a Nyírségben vannak jelentõsebb homokbuckás területek. A buckák magasságkülönbsége általában 10-20 méterig terjed, de elõfordulnak 50 métert is meghaladó szintkülönbségek.
A homokbuckás vidékeken igen nehéz a tájékozódás. A térképek a sok apró buckát összevontan ábrázolják, ezért az álláspont pontos meghatározása nehézkes. Magasabb halmok tetejérõl jó a kilátás. Légi megfigyelés elõl való rejtõzésre kevés mód van. Száraz idõben a homokon nehéz az elõrejutás.
A hullámos vidék: A hullámos vidék átmenet a síkság és a dombvidék között. Domborzata hoszszan elnyúló lejtõjû hátakból áll. Az általános magasságkülönbségek jellemzõen 10-20 m körüliek. A hullámos vidék talaja homok, agyag vagy lösz.
A nagyrészt sûrûn fedett terepfelszín az áttekintést, valamint a földi és légi megfigyelést gátolja. A magasabb építményekrõl, magasatokról messzire el lehet látni. Az úton kívüli mozgás a löszös, agyagos talajon nedves idõben nehézkes.
A dombvidék: A dombvidék átmenet a hullámos vidék és a hegyvidék között. Hosszasan elnyúló dombsorok, dombcsoportok jellemzik. A dombok viszonylagos magasságkülönbsége többnyire 100 méterig terjed. A domboldalak lejtõi enyhék. Meredek lejtõk csak agyagos, csuszamlós, omladékos helyeken fordulnak elõ.
A völgyek teknõszerûek, fenekük sok helyütt vizenyõs. A dombvidéket nagyobbrészt szántók vagy legelõk borítják. A talaj leginkább agyagos, kavicsos. Kisebb erdõk a meredekebb lejtõkön fordulnak elõ. A déli fekvésû domboldalakon szolok, gyümölcsösök, a völgyekben nedves rétek, berkek találhatók.
Az úthálózat fejlett és jó minõségû. A települések viszonylag közel találhatók egymáshoz,a közöttük lévõ térben majorok, tanyák, gazdaságok fordulhatnak elõ.
A dombvidék a magaslatokról általában jól áttekinthetõ. Lapos, széles tetejû domboknál a völgyekbe korlátozottan lehet belátni. A mozgás az év nagyobb részében akadálytalan, bár az emelkedõk és lejtõk leküzdése miatt lassú.
Az árkolt vidék: Az árkolt vidéket széles, lapos hátak és mélyen bevágott völgyek jellemzik. Ezek viszonylagos magasságkülönbsége legtöbbször 100 m alatt marad. A völgyek mélyén bevágott medrû patakok kanyarognak. A széles magaslatokon mezõgazdasági mûvelés folyik, a völgyekben rétek, kaszálók úzódnak. A termékeny föld miatt az árkolt vidékek viszonylag sûrûn lakottak. A települések a nagyobb völgyekben vagy azok szélén, a hegyoldalakban helyezkednek el.
Az épített utak általában a völgyekben kanyarognak, aránylag kevés az árkokra haránt irányú út.
A magaslatokról csak a magasabb tereptárgyak láthatók. A völgyekbe a magaslatok peremérõl látunk be. A mozgás a szélesebb hátakon minden irányban könnyû, a meredek, fás oldalakon azonban jelentõsen lelassul. A völgyeket nagy esõzések után víz árasztja el. A nagy energiával leáramló víz hidakat, utakat rongálhat meg. Az áradat után jelentõs mennyiségû agyagos, köves hordalékanyag marad.
A hegyvidék: A hegyvidékeket átlagos magasságuk alapján alacsony-, közép- és magashegységekre oszthatjuk.
Az alacsonyhegységre jellemzõk a legömbölyített hegytetõk, amelyeket teknõ- és árokszerű völgyek kapcsolnak össze. A terepfelszín átlagos magasságkülönbsége jellemzõen 100-300 m körüli, a tengerszint feletti magasságok 600 m-ig terjednek.
Az alacsonyhegység talaja többnyire agyagos, köves. A mezõgazdaságilag közepesen művelt területeken fõleg gabonát és szõlõt, valamint egyéb bogyós gyümölcsöket termelnek. A meg nem mûvelt területeket lomblevelû erdõk borítják. Településeket a szélesebb völgyekben találunk, tanya, major elvétve akad. Helyenként kisebb ipartelepek, kõfejtõk és bányák is mûködnek. A völgyek vonalát vízfolyások és utak kísérik. Gyakoriak a meredek útszakaszok. A mozgás az utakon kívül nehéz.
Az alacsonyhegység általában jól áttekinthetõ, belátható. A figyelést csupán az erdõs részek, a mélyebb és szûkebb völgyek korlátozzák. Holtterekkel meredekebb hegylábaknál kell számolni. A vezetés, az összeköttetés és a tûzhatás szempontjából a terepviszonyok – az erdõs területektõl eltekintve – kedvezõek.
A magaslatokban gazdag terület az alegységek rejtett, meglepetésszerû elõrevonására igen alkalmas. A hegyvidéki területek fõleg a védelem szempontjából kedvezõek.
A középhegységet szerteágazó, nagyobbrészt keskeny, részben legömbölyített hegyhátak, erõsen tagolt hegytetõk és hegyoldalak, mélyen bevágott völgyek,meredek lejtõk jellemzik. A terepfelszín viszonylagos magasságkülönbségei 200–600 méter közöttiek, a tengerszint feletti magasságok 600–1600 métert érhetnek el. A középhegységet még alacsony középhegységre (600–1100 m-ig) és magas középhegységre (1100–1600 m-ig) is feloszthatjuk.
A középhegységeket legnagyobbrészt lombos erdõk borítják. A lankásabb lejtõket és szélesebb hegytetõket elszórtan szántók, legelõk és kaszálók tarkítják. A felszínt helyenként köves, sziklás részek törik meg. A völgyekben folyó vizek sebes folyásúak, vízhozamuk az évszak és az idõjárás hatására szélsõségesen és rövid idõ alatt megváltozhat. A vízfolyások medre, különösen az oldal- és mellékvölgyekben, köves, sziklás. Gyakoriak a járhatatlanul meredek és mély vízmosások, horhosok. Ezeket speciális felszerelés nélkül csak megkerülni lehet. Az utakon kívüli járást kidõlt fák törzsei, sziklaormok és meredek lejtõk akadályozzák. Az épített utak fõleg a fõvölgyekben húzódnak. Az erdei utak elõzetes felderítése feltétlenül szükséges.
Lakott területekre szinte kizárólag a nagyobb völgyekben bukkanhatunk. A patakok, folyók mentén fûrésztelepek, kisebb-nagyobb gyárüzemek húzódak meg. Régebben huták, boksák, mészkemencék és kohók is elõfordultak, jellegzetes szagú füsttel telítve a völgyek levegõjét.
A középhegységek terepe rejtésre, védekezésre kiválóan alkalmas, a felderítés szempontjából viszont kedvezõtlen. A megfigyelés a gyakori ködpára és a gazdag terepfedezet miatt korlátozott. Megfigyelésre a magaslatok álcázott figyelõpontjai alkalmasak, ezért e pontok uralása kulcsfontosságú.
A támadás a hegyvidéken lassan nyer teret. Gyakoriak az ellenlökések, a meglepések, a rajtaütések. Különös gondot kell fordítani az összeköttetésre. Bár a terep védelemre elõnyösebb, a tûzhatás az erdõk és a holtterek miatt korlátozott, és csak kis távolságokra lehetséges. A bevágott völgyekben és szakadékokban megnövekszik az aknavetõk szerepe.
A magashegység tájrajzi szempontból övekre osztható fel. Ezek az övek a természetben is jól megfigyelhetõk, kiterjedésüket az azonos jellegû növényzet jelzi. Az övek ennek megfelelõen a nagyobb és jellemzõ növényzettársulásokról kapták nevüket. Az övek sorrendben a magaslat felé haladva gabona övvel indulnak, amelyet az erdõs öv, a havasi öv és a sziklás öv követ.
A gabona öv határának tengerszint feletti magassága átlagosan 600 m. Az ezt követõ erdõs öv többnyire 1800 m tengerszint feletti magasságig terjed. E terület jellege a középhegységhez hasonló. A lombhullató és a fenyves erdõk választóvonalát általában 1300 m magasságon találjuk. A havasi, avagy alpesi öv az erdõs övön felül, kb. 2000 m tengerszint feletti magasságig terjed. Itt a legömbölyített hegytetõkön és hegyhátakon dús legelõket, néhol törpefenyõket, bokrokat találunk. Feljebb haladva mind gyakoribbak a meredek, sziklás lejtõk és a hómezõk.
A sziklás övet szaggatott sziklagerincek, csúcsok, sziklafalak jellemzik, amelyek aljában a meredek lejtõket kõtörmelék borítja.
A sziklakatlanokban kisebb tavak, tengerszemek bújnak meg. A köves medrû patakok és folyók bõvizûek, sebes folyásúak, gyakoriak a vízesések.
A magashegység 2500 méternél magasabb részeit az örök hó és jég övének nevezzük. E területet az év nagyobb részében hó és jég borítja. A frissen hullott hó a napsütés és saját tömegének hatására mind tömörebb és keményebb állagúvá válik, más szóval firnesedik. Az így kialakuló csonthó (firn) nagyobb kiterjedésben jégmezõt alkot, amely a völgyekben nagyon lassan folyó jégárrá (gleccser) alakul. A jégár csúszása következtében leomló kõtörmelék a moréna.
A magashegység gyéren lakott. A magasság növekedésével ritkul az úthálózat. Az erdõs övben ipartelepekre, erdészlakokra, õrházakra, szénégetõ kunyhókra, a havasi övben pásztorkunyhókra, juhhodályokra (havasi gazdaság), vadászkunyhókra, turista-menedékházakra, üdülõhelyekre számíthatunk.
A magashegységben az idõjárás gyakran és hirtelen változik, ami a vezetés és felderítés számára komoly nehézségeket eredményez. Mivel a völgyeket gyakran borítja köd, pára, a hegycsúcsok pedig felhõbe burkolóznak, a nagyobb területek szabad áttekintésére aránylag kevés alkalom nyílik. A magaslatok, de fõleg a hegyi átjárók
Ismétlés:
1. Terep alatt a katonai tevékenységek legfontosabb közegét, a Föld felszínének egy részét értjük a rajta lévõ természetes és mesterséges tereptárgyakkal együtt. A terep tulajdonságai a csapatok minden mûveletére hatást gyakorolnak, ezért mindig annak nyújtanak elõnyt, aki ismeri, és ki tudja használni kedvezõ és kedvezõtlen jellemzõit.
2. Katonai szempontból a terepet elsõsorban járhatósága, a megfigyelés és a rejtõzés feltételei, valamint tagoltsága alapján kell megvizsgálni, különös tekintettel a domborzati és talajviszonyokra, a folyó- és állóvizekre, a növényzetre, a közlekedési és településhálózatra, valamint az ipari, mezõgazdasági,kereskedelmi és szolgáltatási létesítményekre.
3. A terepet gyors és egyértelmû jellemzése érdekében jellege szerint osztályozzuk. A terepjelleg a domborzat és a terepfedezet együttes sajátossága valamely tereprészen.
4. A terep a domborzati viszonyok szerint lehet tagolatlan és tagolt. A tagolatlan terepen a vízhálózat és a domborzat szintkülönbségei nem képeznek számottevõ akadályt a szárazföldi csapatok mozgásában. A tagolt terep akadályozza a mozgást és a harctevékenység folytatását, ugyanakkor segítheti a rejtett megközelítést.
5. Azonos domborzati viszonyokkal és tagoltsággal bíró területeknek egységes a tájjellege. A tájjelleg alapján sík-, domb- és hegyvidéket, illetve homokbuckás, hullámos és árkolt vidékeket különböztetünk meg.
above & below: MedRes! Military & Tourist Map symbology - Túrista-Térképjelek
above : MedRes! below: NoHigher! Hu. text: Measuring of direction - Iránymérés
above: MedRes! Compass rose - iránytű rózsa - Világtájak
above: NoHigher! Secondary school studies - Gimnazisták with 39/49M MOM 42. "Bézárd" system bussol - tájolóval
Hu. text: Példa: Mikor induljon el Toshi?
above: HiRes! Lensatic Compass on Scale 1:200.000
below: HiRes! Ürmös photo of Juci'bacsi collection: Ürmös' Balloon Navigation Map (Hu. Debrecen M 1:50.000 Soviet artillery packet mirrored bussol (WW-II. origin german 'Askania' -Berlin- ) also Courtesy FREE!
Tájolók - Bussols, Compasses: Bézárd, Gamma, MOM 39/49M, Askania, Adrianov, Cammenga, Brunton, Silva, Suunto: http://szextant.blogspot.hu/2014/02/tajolok.html
above: NoHigher! village Józsa
below: Soviet/Russian Military Map symbols
NoHigher! above: Soviet map: Prokhorovka below: Soviet map-symbols
above: MedRes! Russian cyrillic text map symbols - Orosz nyelvű szöveggel
above: NoHigher! SU-WP Map - Tactics markings below: MedRes! Edge of Soviet/Russian map
above: NEW! NoHigher! Hollywood star actress, #Margot Robbie as Frau Gauss Krüger source: www.Pinterest.com
Margot Elise Robbie (/ˈmɑːrɡoʊ ˈrɒbi/ MAR-goh ROB-ee; born 2 July 1990) is an Australian actress and film producer. In 2017, Time magazine named her as one of the 100 most influential people in the world, and Forbes featured her on its 30 Under 30 list.
Born and raised on a farm in Dalby, Queensland, Robbie studied drama at Somerset College. She began her career in Australian independent films in the late 2000s, before working in the soap opera Neighbours (2008–2011), which earned her two Logie Award nominations. After moving to the United States, she starred in the short-lived ABC drama series Pan Am (2011–2012). In 2013, she had a supporting role in the romantic comedy About Time, and made her breakthrough later that year, by co-starring in Martin Scorsese's biographical black comedy The Wolf of Wall Street. ... https://en.wikipedia.org/wiki/Margot_Robbie
above: MedRes! Soviet GaK map M 1:200.000 Kultin
above: MedRes! Terrain sketch at the Russian mechanized Brigade - Tájékozódási Pont vázlat
above: NoHigher! Circle divide by W.P. Miles 60-00' - A kör felosztása 6000 vonással.
above: Juci'bácsi's Repro Dia/Slide from late 1970's HuMoD Museum & Institut of Military History in Library of Military Science by I.M. Dr. Col Nádor Ferenc ezds. HM HIM Hadtudományi Könyvtárból from soviet 'Vorushenye Technica' 1975. (Military Tech.) review with 'Practica FX.2' ORWO film 24x36: NoHigher! Soviet Field-Artillery officer in Forward Observer Point during arty Fire Control - Szovjet Tábori-Tüzértisz a Figyelőponton Tűzvezetés közben. late 1970's
above: MedRes! De. text Engineer karte about shelters at Hochfliess in WW-Two
below: NEW! NoHigher! NATO map sybols
below: Continue Hungarian Military maps
above: MedRes! Hungarian FACP's landscape on Balaton-overland over Tapolca town at Nyírád village from "Cseket"-hill in Military Exercise-range Újdörögd sector. Opposit the Haláp-hegy-hill photo: Kizmus Szabolcs https://hu.wikipedia.org/wiki/Haláp_(hegy)
above: HiRes! scale - M 1:50 000 lake Balaton overland, Tapolcaer basin and Haláp-hill - Balatonfelvidék Tapolcai medence és a Haláp-hegy.
above: HiRes! Transdanubian part of Mil. Hu. ICAO scale 1:500.000 overflight chart.-Várpalota
above & below: NEW! HiRes! Juci'bacsi's 'Olympus' photo: Deep view - Nagy mélységérzetű látvány. "Direction of Mission-2010" exercise opposit the Mórocz-hill 'Top' from Kőröshegy Viewing point - "Bevetési Irány-2010" Gyakorlat Kőröshegyi Figyelő szemben a Mórocz-'tető' with Mil Mi-24V "Hind" from Szolnok-LHSN HuHB I.K.J.H. MH.89. Hel. Regiment. below: bottom: the 82 mm mortar fire platoon from MH 1st. "Bocskai I." Mech. Infy. Regt. Debrecen below: Mi-24s rocket (NIR) delivery from LHSA MH.89th Hel.rgt. Szolnok
above: MedRes! Deep view effect perspective photo: Hu. Szomód Armor Range/Exercise range/field beside Tata MH.25. "K.Gy." Gl.dd. - Hu.DF 25th Infantry Brigade
above: Tanky's collect scan by Sextant: HiRes! Szegvár Study - Exe. map from MN 1980's
Hu. text: A térkép a földfelszín, illetve annak kisebb vagy nagyobb részének egyezményes jelekkel történő, arányosan kisebbített síkbeli ábrázolása.
Földgömb: a Föld gömb alakját hűen ábrázolja, elsősorban óceánok, kontinensek helyzetéről, alakjáról, nagyságáról tájékoztat bennünket.
A térkép készítésekor a gömbi fokhálózatot sík vagy síkban kiteríthető papírfelületre viszik át vetítéssel.
Vetítések:
Síkvetület (földfelszín, fokhálóztat)
Hengervetület (egyenlítőnél a legpontosabb)
Kúpvetület
Bizonyos torzulások mindig keletkeznek, a térkép céljának legmegfelelőbb vetületet használják.
Területtartó térképek: Mercator -Sanson féle vetület pl.: világrészek, országok (hossz és szögtorzulások lépnek fel)
Szögtartó térképek: Mercator féle vetület pl.: tengeri és légi térképek (hossz és területtorzulások)
Méretarány: a kicsinyítés mértékét mutatja, a térképen ábrázoltak hányszor kisebbek a valóságnál
Nagy méretarány: 1:500-1:10 000 (katonai térképek)
Közepes méretarány: 1:10 000-1:200 000 (turista térképek, megyetérképek)
Kis méretarány: 1:200 000 < (országok, kontinensek)
Vonalas mérték: a térkép méretarányában szerkesztett hosszmérték
Gördülő távolságmérő: távolságméréshez szolgáló műszer, végig gördítjük a mérendő szakaszon a méretarány figyelembevételével leolvassa a távolságot. Tényleges (kontinensen belül) és viszonylagos (szomszédos országokhoz, tengerhez viszonyított) földrajzi fekvés. Abszolút (tengerszinthez nézve) és relatív (tengerszinthez képes nézve) valóság.
A térkép jelrendszere:
A térkép jelrendszere domborzatábrázolásból, síkrajzból és névrajzból áll.
Domborzatábrázolás: A domborzati formákat szintvonalakkal, színfokozással, domborzatárnyékolással ábrázoljuk.
Alapelemek: sík és lejtő (lejtőszög jelenik meg, csak a szintvonalas térképeken lehet megállapítani)
Abszolút magasság: a tenger szintjétől számított magasság (Magyarország – Balti-tenger)
Relatív magasság: két pont abszolút magasságának különbsége.
Magassági szám: a domborzati térképen egy-egy pont magasságát jelölő szám.
Szintvonal: azonos magasságú pontokat összekötő szabálytalan, önmagába visszatérő vonal.
Színfokozás: a domborzat emelkedését egyre erősebb színárnyalatokkal jelző ábrázolás.
Árnyékolás: a domborzati formákat fény- és árnyékhatásokkal kiemelő ábrázolás.
A domborzatot gyakran jelenítik meg keresztmetszettel és tömbszelvényekkel.
Síkrajz: a földfelszín természetes (vízrajz, növényzet) és mesterséges elemeit (határok, települések, utak vezetékek) ábrázolja a domborzat kivételével.
Névrajz: a térképi nevek, számok, magyarázó írások együttesen
Térkép fajták:
Topográfiai (helyszínrajzi) térképek (tájékozódási térképek) pl.: autós térképek
Földrajzi térképek– nagy kiterjedésű területeket mutatnak be, kontinensek, országok földrajzi fekvéséről nyújtanak általános tájékozódást
Tematikus (szak) térképek (földtani, éghajlati, talajtérképek)
• Atlasz – egységes elv alapján összegyűjtött térképeket tartalmaz.
http://erettsegizz.com/foldrajz/terkepeszet-terkepi-abrazolas/

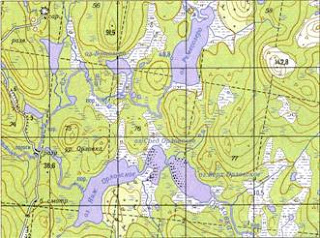

above: Tanky's collect by sextant scan: HiRes! Parád study map 1:50 000 Gyak. Térkép

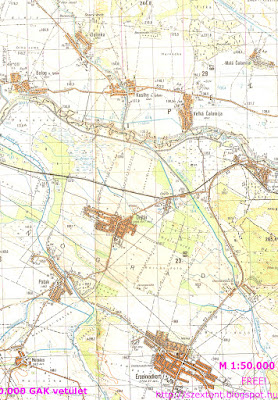

above Two & below: HiRes! I.M. Tanky's collect - scan by sextant: North Hu.: Nógrád-megye - county from Ballasagyarmat to South- Drégelypalánk M 1:50.000 GaK. Half-Cropped. Available - May be the precision fit asembly with minimal 2% overlap - átfedéssel! also Courtesy FREE!
above 2x4: MedRes! Comparison between terrain and map - Összehasonlítás a terep és térkép között.
above: HiRes! Deep view Landscape
above Three! HiRes! Landscape views. Bottom: Italy, Toscana
above: Juci'bácsi's OLYMPUS "Camedia" photo 2006. occasion of MATASz excursion at OG-NÖI MedRes! View from Österreich, Melk Abbey - Kilátás a Melk-i apátságból
above: NoHigher! 'Dráva'-folyó - river for canoeing excellent - kenuzáshoz kiváló
below: MedRes! Hungarian & Croatian border river 'Dráva' overthere visible Osijek (Eszék)
above: HiRes! Renovated Füzér-castle beside Füzér village in Hungary close Sátoraljaújhely city in Norhern-East district - A felújított Füzéri-vár. photo (cropped for remain resolution) : res. Trkr. arty corporal Valkóczi "Dunyhás" Balázs hő. t. tüz. szkv. MATASz 2017. 01. 28. XVII. "Doni Hősök" emléktúra - remebance tour. source: facebook V. B.
below: Civilian maps: Tourist, Orient Runner
above: NoHigher! Dixon Rollerpack...if u have to bugout
above: HiRes! Retro: Polska, Zakopane in Northern Visoky Tatry.
Czech T-87 "Tatraplan" car: Jiri Hanzelka & Miroslav Zikmund, T-603: http://szextant.blogspot.hu/2016/10/187-tatra-t-87-tatraplan.html
above: HiRes! Hungary - Magyarország: civil road and relief map - út és domborzati térk.
above: HiRes! Overview tourist-map of Balaton overland and Bakony mountain chain, Bakony-bottom - Áttekintő túrista-térkép a Balatonfelvidékről és a Bakony hegységről (hegylánc) and Bakonyalja & Border Line of MH.BHK. Várpalota-i Ex. & Fire Range - MH. Bakony Harckiképző Központ -Várpalota- Gyakorló és Lőtér határa by Red - Vörös
above: HiRes! Ajka turist map scale 1:100.000
below: HiRes! Hu. Veszprém county: Ajka - Úrkút tourist map lake Balaton Highlands.
Atomraktár - Nuke-storage, Nagyvázsony-Úrkút: http://szextant.blogspot.hu/2014/04/74-bunker-16205-nagyvazsonyi-szovjet.html
above: HiRes! Tourist map: Bakony mountain chain - Northern Bakony: Kőris-hegy - peak & Papod-hegy - hill/plate/peak Near Veszprém city from North
above: NEW! NoHigher! "Mrs. Robin Hood the Queen of the Forest" comes in a Safari clothes by fashion designer #Ralph #Lauren 2015 photo: Northphoto source: Slim Paley
Ralph Lauren (né Lifshitz; born October 14, 1939) is an American fashion designer, philanthropist, and business executive, best known for the Ralph Lauren Corporation, a global multibillion-dollar enterprise. He has also become well known for his collection of rare automobiles, some of which have been displayed in museum exhibits. Lauren stepped down as Chief Executive Officer of the company in September 2015 but remains the Executive Chairman and Chief Creative Officer. As of 2018, Forbes estimates his wealth at $7.2 billion, which makes Ralph Lauren the 91st richest person in America. ... https://en.wikipedia.org/wiki/Ralph_Lauren
above: NoHigher! Case of little U.S.A. Scouts in forest with Girl-Witch during Their tour - Amcsi Kiscserkészek esete a Boszorkánylánnyal az erdőben a túrájuk közben.
above: NoHigher! HuDF NKE Military & Goverment College's Recon squad on Terrain practice in 2017. at Ócsa Mil. exercise range on tourist route clos to Budapest. source: honvedelem.hu
above: NEW! HiRes! #Scout-student in the middle of #Forest-gump without #bussol waits the #Rescue-team - #Felderítő-tanonc #tájoló nélkül várja a #Mentőcsapatot az erdő közepén source: facebook via www.mellbimbo.eu
above: NoHigher! Hu. Tourist map: Szentkatalin, Okorvölgy, Hetvehely
above: NEW! NoHigher! Hu. text: Túristautak Jelzései - Markers of Tourist Routes in Hungary
above & below: MedRes! Association of Nature Friend - MTbSz - Magyar Természertbarát Szövetség: Túristatérképek legfontosabb jelei - Tourist map most important symbols
above: HiRes! Balaton overland Badacsony-hill turist map Scale 1:20.000
above: HiRes! Bird eye graphics about Budaer castle - Madártávlati grafika
above: HiRes! authen battle map of Budaer outbreak from castle 1945. and wreck "Panther"only Hu. text: Az 1945-ös budai kitörési kísérlet a budapesti csatában a Budai várnegyedben körülzárt német–magyar csapatok összehangolt nyugati irányú támadása az összefüggő német arcvonal elérésére. ... hu.wikipedia.org/wiki/1945-Budai_kitoresi_kiserlet
Budai vár - Buda-castle, Mil. History Museum - HM.HIM. WW-II story & Königtiger: https://szextant.blogspot.com/2018/04/211-1st-district-buda-castle-budapest-i.html
above: MedRes! map of Budaer castle - Budai-vár térké
above: MedRes! #Budapest Budaer-Castle - #Budai-Vár & Pink arrow the position at HM-HIM
above: MedRes! The left side near top: #HuMoD Museum of Military History from Buda 1960's. source: www.Fortepan.hu
above: MedRes! HM HIM in nowadays - napjainkban index.hu
above: MedRes! Sight seen flying aerial photo, Institue & Museum of Military, and palace of President of Hungary - Sétarepüléses légifénykép Budáról: Forward: triangle shape Moskva square, far: Buda castle photo: Budapest madártávlatból
Panzerkampfwagen V. 'Panther': http://szextant.blogspot.hu/2014/12/146-panzerkampfwagen-v-panther-ausf-d-f.html
above: NoHigher! Monspart Sarolta tájfutó Világbajnokunk
Turistatérkép: Olyan közvetlen tájékozódást szolgáló közepes méretarányú térkép, amelyről a különböző módon folytatott (gyalogos, kerékpáros, sítalp) túrázás szempontjából fontos terepi tájékoztató jelzések közvetlenül leolvashatók.
Tájfutótérkép: Olyan közvetlen terepi tájékozódást szolgáló nagy és nagyobb közepes méretarányú térképtípus, amely a terepelemeket sajátos jelkulccsal olyan részletességgel ábrázolja, amely a terepen futósebesség mellett is szembetűnő a versenyző számára. Tipikus méretaránya: 1:15 000. .. https://hu.wikipedia.org/wiki/Terkep
above: NoHigher! magnification
above & below: NoHigher! Orienting Runner maps - Tájfutó térképek
below: NoHigher! ARDF Terrain runner map - Tájfutó térkép
above: NoHigher! Elevating lines orienteer runner map - Szintvonalas Tájfutó térkép
above: In Memoriam: Sárfalvi Erzsébet tájfutó
Közösségi Tájfutó Térkép Készítés Open Street Map alapon
Verzió: 1.0 (2012.04.02.)
CC-BY-SA Török Imre 2012.
above HiRes! & below MedRes!: Veszprém: Map of Orient runner - Tájfutó térkép; "Jutas" Housing state & Military Sport Center - A "Jutas" lakótelep és a Katonai Sportcentrum 2007. scale:=1:4000

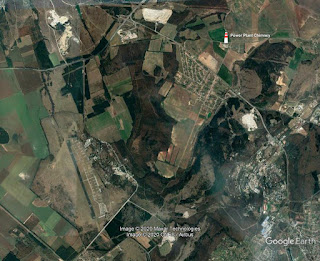

above: MedRes! Google map Veszprém: The OP-Observation Point
above: MedRes! Layout of Veszprém Military #Sport Centre (former name was "Schőnherz Zoltán") of garrison scale=1:2000 - a Helyőrségi #Sportcentrum alaprajza
above & below: MedRes! Miss. Monspart Sarolta Hu. orienteer runner World Champion
above: Hu. text: tájfutás- váltó az 1972-es világbajnokságon - World Cup in Sweden
https://skandinavhaz.wordpress.com/2012/06/05/skandinavia-kutyafuttaban-interju-monspart-saroltaval/
Hu. text: Monspart Sarolta (Budapest, 1944. november 17. –) tájfutó világbajnok, tizennégyszeres magyar bajnok, sífutásban hatszoros magyar bajnok. Az első nő Európában, aki három órán belül futotta le a maratoni távot. Aktív sportpályafutását kullancs okozta betegség (enkefalitisz) szakította meg. Ma nőket buzdít arra, hogy egészségesen éljenek, és ennek egyik lehetséges módja a futás. ... https://hu.wikipedia.org/wiki/Monspart_Sarolta
En. text: Sarolta Monspart (born 17 November 1944) is a Hungarian orienteering runner & competitor. She was the first non-Scandinavian female runner who has won the World Orienteering Championships back in 1972. She is considered to be the most successful orienteer in Hungary. During her active years she has won 14 national orienteering championships and 6 cross-country skiing championships. She was the first European woman to finish the marathon distance within 3 hours. Her sport career was stopped because of a serious encephalitis inflammation caused by a tick. After recovering from the disease she persuades women to live a healthy life. Sarolta Monspart received a medal for lifetime merit from Ferenc Mádl, president of Hungary in 2003. ...
Se. text: Sarolta Monspart, född den 17 november 1944 i Budapest, är en ungersk orienterare som blev världsmästarinna individuellt 1972, hon har även tagit ett VM-silver och ett VM-brons.
above: NoHigher! #Monspart Sarolta in 1976. tájfutó világbajnok - world champion
above: HiRes! Hu. military city-map scale 1:10.000 (this available for orient runners too.)
Investigate of Photo site of Modelling - Modellfotó háttér helyszíne nyomozás, Budapest:
above: NoHigher! Hu. Balatonalmádi city-map
above: NEW+! NoHigher! Hu. text: Carpenting of layout of terrain at home -Terepasztal készítés otthon: Upper scanned pics from Juci'bacsi's collect from early 1960's: "Nagy Barkácskönyv" - "Big Carpenter-book" DDR issue 1959 NEW+! HiRes! Mixed scan: Courtesy FREE!
above: NEW! NoHigher! "Tobruk Legacy" -2017- "Tobruk Öröksége" Coalition Air Defense Ex. in Czech Republik. Hu. Staff Officers source: www.honvedelem.hu
above: HiRes! South-Western region in Hu. Baranya-megye - county Pécs plan of M6 Highway - Autópálya M - Scale:1:50.000 military (goverment) map (cropped) below: Scale 1:25 000
Similar part of terrain study - hasonló tereptani részletek some néhány Links in Blog;
DSzP-30 Sapper Rangefinder: http://szextant.blogspot.hu/2017/02/192-30-dszp-30-utasztavmero-combat.html
CAS, FAC, JTAC, ERIP, LASER LLDRs: http://szextant.blogspot.hu/2016/09/186-cas-close-air-support-air-combat.html
OEM-2 arty stereo rangefinder: http://szextant.blogspot.hu/2016/05/182-oem-2-optische-entfernungsmegerat.html
EM-61 arty stereo rangefinder: http://szextant.blogspot.hu/2015/06/161-em-61-entfernungsmegerat-gdr-carl.html
PUO-9 tüzér Tűzvezető Műszer: http://szextant.blogspot.hu/2015/03/155-puo-9-tuzvezeto-muszer-ap-7-tuzer.html
Surveying at Field Arty: http://szextant.blogspot.hu/2015/03/154-bemeresi-modszerek-tuzersegnel.html
PAB-2M arty bussol - Tüzértájoló Műszer: http://szextant.blogspot.hu/2014/04/62-pab-2-artillery-bussol-2m.html
Thanks! to Mr. Magyar Csaba former 2S1 "Gvozdhika" SPH arty gunner at Tata-city, that He has initialed and urgented this create of post by His desire for knowldege - Köszönet! Magyar Csabának volt 2Sz-1 "Gvozgyika" öj.tar.á. tüzér irányzónak Tatán, hogy a tudásvágyával kezdeményezte és ösztönözte ennek a bejegyzésnek a megalkotását. -Blogger- Juliet'uncle - Juci'bácsi
below: NEW! NoHigher! Peregrine Heathcote/Pinterest.com
