34.) ZSzU-57-2 "Büszke" ('Proud') - Зенитная установка ЗСУ-57-2 - Flak-panzer - боевой танк Т-54 alvázon, MBT tank, Sz-60 AA-gun - Drawing - ЧЕРТЕЖИ - Rajz

#ZSzU-57-2 "#Büszke"-"#Proud" Self Propelled #Зенитная #установка #ЗСУ-57-2 #Flak-panzer on hull of  #боевой-танк #Т-54 alvázon MBT tank in Hu., #Finnland, Poland. #Sz-60 towed #AA-gun. #Drawings - #ЧЕРТЕЖИ - Rajzok (#Wikipedia)

18+Refreshed! to-112%- 12.07.2019.-Regulated:+++++++:+++:++:+
 above: ZSzU-57-2 Önjáró Légvédelmi Gépágyú komplexum (öj.Lé.gá.ko.)- Self Propelled Anti-Air Gun System (SP-AAGS) SFL-FLA Flugabwehr Kanone (Flak)

Зенитная самоходная установка ЗСУ-57-2 (объект 500)

Расчет: 6 человек;
Масса: 28100 кг;
Габаритные размеры: длина 6,48 м; длина (корпуса) 6,22 м; ширина 3,27 м; высота 2,75 м
Двигатель: дизельный В-54 V-12 мощностью 520 л.с.;
Максимальная скорость: 50 км/ч;
Залас хода: 420 км;
Угол крена: 60°;
Максимальная высота преодолеваемой стенки: 0,80 м;
Максимальная ширина преодолеваемого рва: 2,70 м

ЗСУ-57- 2 появилась в ноябре 1957 года. Это была первая советская послевоенная зенитная самоходная установка в больших масштабах принятая на вооружение. Название ЗСУ 57 2 означает, что данная боевая машина является зенитной самоходной установкой, калибр каждой из двух ее пушек составляет 57 мм.
     Шасси ЗСУ-57-2 является вариантом, который используется на танке Т-54, с более тонкой броней и меньшим (на одно с каждой стороны) количеством колес, хотя длина гусениц оставлена прежней. Корпус - стальной, полностью сварной. Место механика-водителя расположено слева в передней части корпуса, места остальных членов расчета находятся в открытой башне. Двигатель и трансмиссия - в задней части корпуса. Подвеска торсионного типа с ведущим колесом в задней части и направляющим - в передней, с четырьмя дорожными катками, поддерживающие катки не устанавливаются.
     Так как ЗСУ 57-2 легче, чем Т-54, с таким же шасси, она имеет более высокое отношение мощность/масса (18,56 л.с. на тонну) и более низкое давление на грунт. Для того чтобы увеличить запас хода до 595 км, могут быть установлены дополнительные топливные баки.
     Установка использует те же боеприпасы, что и широко распространенная 57-мм буксируемая пушка С-60. Угол вертикального наведения –от -5 до +85°, башня вращается на 360°, скорость вращения башни составляет 30° в секунду, в случае неисправности возможно ручное управление пушкой.
Каждая пушка имеет темп стрельбы от 106 до 120 выстрелов в минуту, боевая скорострельность составляет 70 выстрелов в минуту. Боеприпасы подаются раздельно в каждую пушку обоймами по 4 снаряда. Отработанные гильзы и обоймы попадают на ленту конвейерного типа, расположенную под пушкой, которая выбрасывает их в специальную проволочную корзину, размещенную снаружи в задней части башни.
     Применяются следующие типы боеприпасов: осколочные трассирующие и бронебойные трассирующие Осколочные трассирующие используются в основном при ведении огня по воздушным целям; бронебойные, способные пробить 96-мм броню на дальности до 1000 м, используются для поражения бронированной техники, такой как танки и бронетранспортеры. По воздушным целям установка может вести эффективный огонь на дальности до 4000 м, при максимальной высоте цели 8800 м. Максимальная горизонтальная дальность составляет 12000 м, однако на такой дальности управление огнем проблематично.
     Установка была широко распространена в СССР, впоследствии на смену ей пришла ЗСУ 23-4. ЗСУ 57-2 использовалась также вооруженными силами Анголы, Алжира, Болгарии, Кубы, ГДР, Египта, Эфиопии, Финляндии, Венгрии, Ирана, Ирака, Северной Кореи, Польши, Румынии, Сирии и Югославии. В 1982 г. сирийская армия активно использовала ее в качестве средства огневой поддержки во время войны в Ливане.
sourcehttp://zonwar.ru/artileru/samaxod_zenit/ZSU-57-2.html

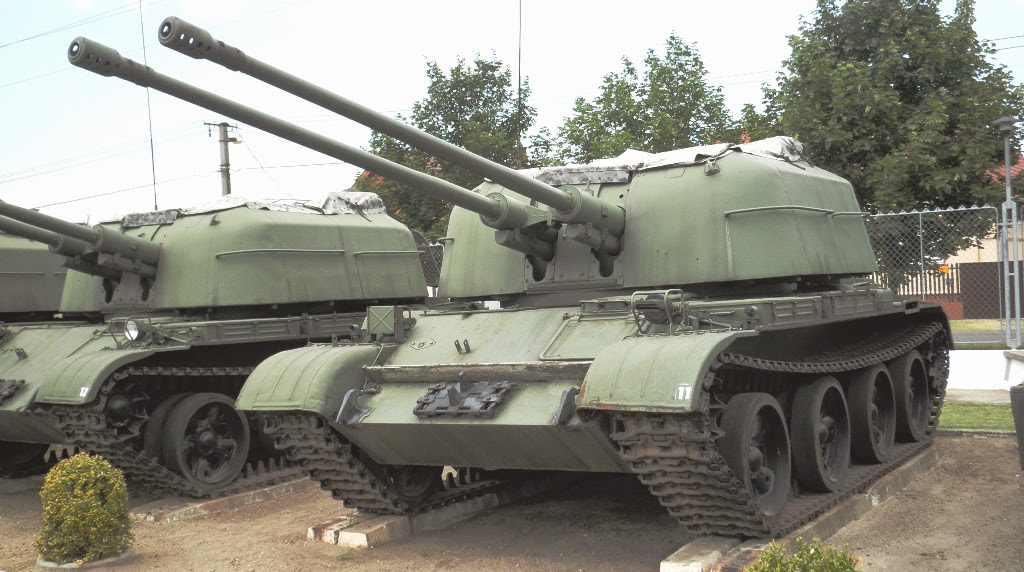

above: NEW! HiRes! Restaurated ZSU-57-2 SP-AAG  source: facebook.com

above: NEW! MedRes! ZSU-57-2s on Red Square in Moscow  source: facebook/Cold-War-Ironmongery
above: Juci'bacsi scan coll.: NoHigher: ZSzU-57-2 on parade of Április April 4th in Budapest on Dózsa György-út at City Park - Városligetnél.   source: Haditechnikai Szemle 1970's

above: NEW! MedRes! JNA - Yugoslavian National Army's parade at Beograd.  С 1960 по 1961 г.г. в Югославию было поставлено 100 зенитных установок ЗСУ-57-2.   below: NEW! NoHigh!

above: NEW! #Kommunist SP-AAG #battalion #commander; #star #singer & #actress #Katy Perry from #Hollywood as "#Wonder-Women".


En. text: Katheryn Elizabeth Hudson (born October 25, 1984.-age 34- Santa Barbara, California, U.S.), known professionally as Katy Perry, is an American singer, songwriter, and television judge. After singing in church during her childhood, she pursued a career in gospel music as a teenager. Perry signed with Red Hill Records and released her debut studio album Katy Hudson under her birth name in 2001, which was commercially unsuccessful. She moved to Los Angeles the following year to venture into secular music after Red Hill ceased operations and she subsequently began working with producers Glen Ballard, Dr. Luke, and Max Martin. After adopting the stage name Katy Perry and being dropped by The Island Def Jam Music Group and Columbia Records, she signed a recording contract with Capitol Records in April 2007.  ...  https://en.wikipedia.org/wiki/Katy_Perry

Hu. text: Katheryn Elizabeth Hudson, művésznevén Katy Perry (Santa Barbara, Kalifornia, 1984. október 25. –) amerikai énekesnő és dalszerző, a jelenkori popzene egyik kiemelkedő alakja. Szüleitől szigorú keresztény nevelést kapott, gyermekkora legnagyobb részét templomi kórusokban való énekléssel töltötte. 2001-ben jelent meg első stúdióalbuma Katy Hudson címen a Red Hill Records kiadó gondozásában. Az album azonban nem hozta a várt kereskedelmi sikereket. 2002-ben Katy Los Angelesbe költözött, hogy zenei karrierjét egyengesse, több lemezkiadó céghez is leszerződött az évek során, azonban a sok sikertelenség miatt, azok végül mindig megváltak tőle. Az Island Records javaslatára vezetéknevét megváltoztatta Perry-re, hogy az emberek ne keverjék össze Kate Hudsonnal. 2007 áprilisában szerződést kötött a Capitol Records kiadóval, mely meghozta neki a várva várt áttörést.  ...

above: New! Soviet ZSzU-57-2 in 'Spring of Prague'-1968
above: NEW+! NoHigher! Hu.Army's AA Arty arm badge - Magyar MN/MH Légvédelmi-tüzér fegyvernemi jelvény  source: Juci'bá photo
above: New pics mix! HiRes! The unique photos Hu Army from facebook by Juhász Gábor
above: NEW! MedRes! VHF R-123 commander Radio station - URH pk-i rádióállomás
above: NEW! MedRes! Proud's female commander at home her Radio-Station  by: PLAYBOY.com
aboveNEW+NoHigher! DDR, NVA - National Volksarmee signal expert - NDK-ás rádiós szakértő 1980's

above: NewPics! Original photos MedRes! about ZSzU-57/2 from 1960s at Hungarian People Army MN 24th Armor regiment at Kalocsa 'Dobó István' kasarne at Keceli út.   source: photos Juhász Gábor from facebook
above: NEW! NoHigher! Hungarian Yoke  source: facebook

above: New pic! The reservists' new style SP-AAG crew (6 men) girls from turret in standart amor protect overall

below: NEW! and Them Commander of Reservisten AA Battery as a hard Knight.

aboveNEWHiResMod-1. Created by Juci'bácsi's. The Divide Diagram of Combat Armors - "Panzers" - Harci Páncélosok, Harcjárművek felosztása harc.-tech. rendszer-blokkséma   also Courtesy FREE!

 above & below: NEW! NoHigher! drom Original Soviet issue
below: North Vietnamise SP-AAGS

above: NEW! NoHigher! ZSU-57-2 in South Vietnam, An-Loc  source: www.vnafmamn.com

above: Left: HiRes! Serbian and JNA (Jugoslavian National Army) ZSU-57-2
Fla-SFL 57-2

 NEW! above & below: MedRes! Juci'bacsi slide-dia repro copy collect: from GDR-NDK NVA 'Armee Rundschau' soldaten-soldier magazin late 1970s: truppenluftabwehr: ZSzU-57-2 & ZSzU-23-4 "Shilka" sowjetische Fliegerabwehrwaffen.

Kurzcharakteristik:
Gefechtsmasse
 28
t     Höchstgeschwindigkeit
 50
km/h
Besatzung
 6
Mann     Bewaffnung
1    automatische
Zwillingsflak
S-68
Taktische und technische Angaben
Abmessungen: Lenkvorrichtung
Planetenlenk-
getriebe
Länge über alles
 8 480
mm
Breite
 3 270
mm Fahrwerk:
Höhe
 2 750
mm Anzahl der Kettenglieder
90
Spurweite
2 640
mm Masse einer Kette
1 300
kg
Beweglichkeit:
Mittlere Geschwindigkeit Straße
 35
km/h Elektrische Anlage:
Mittlere Geschwindigkeit Gelände
 25
km/h Bordnetzspannung
24
V
Höchstgeschwindigkeit, Wasser Anzahl der Batterien
6
Kraftstoffverbrauch Straße für 100 km
220
l Spannung einer Batterie
12
V
Kraftstoffverbrauch Gelände für 100 km
 290
l Kapazität einer Batterie
140
Ah
Fahrbereich Straße
 600
km
Fahrbereich Gelände
 450
km Sonder- und Spezialausrüstung:
Watfähigkeit
 1 400
mm Funkgerät R 113
Bodenfreiheit
 425
mm Bordsprechanlage R 120
Mittlerer Bodendruck
0,63
kp/cm² Nachtsichtgerät TWN-1
Kleinster Wendekreis
 2,64
m Düsenvorwärmer
Kraftstoffvorrat ohne Zusatzbehälter
 925
l automatisches Fla-Visier
Kraftstoffvorrat mit Zusatzbehälter
1325
l Feuerlöschanlage
Feuerkraft:
Kanone, Kaliber
57
mm
Kampfsatz / Granaten
300
Richtbereich, Seite
360
Grad
Richtbereich, Höhe
+ 85
Grad
Maximale Schußweite
12,0
km
Motor:
Typ
4-Takt-Diesel
Marke
W-54
Zylinderzahl
12
Leistung bei Drehzahl
520 PS bei
2 000 U/min
Kühlung
Wasser
Anlaßsystem
elektrisch
Druckluft
above: NEW! NoHigher! Kecel, Museum door-keeper
above & below: Hu. text: ZSzU-57-2 öj.légá. komplexum a HM - HIM (Hadtörténeti Intézet és Múzeum) "Pintér-Művek - Kecel telephelyén Bács-Kiskun megyében.
ZSU-57-2 "Büszke" önjáró légvédelmi gépágyú (Sz-68)

 Hu. text: Magyar Néphadsereg 1962-ben rendszeresítette az önjáró légvédelmi löveget, "1962. augusztus 16. – végrehajtásra kerül, miniszteri szemlével egybekötött rendszerbeállító gyakorlat és éles lövészet a ZSZU-2-57 mm-es önjáró ikercsövű lövegekkel (BÜSZKE) felszerelt alegység rendszerbeállítása". A Szovjetunióból érkeztek 1961-62-ben. Az öj.légá. az ellenséges repülőgépek 4000 m-en belüli és szükség esetén földi célok megsemmisítésére szolgált. Az 57 mm-es önjáró légvédelmi gépágyú a harckocsihadosztály (hk.ho.) légvédelmi egységéhez, később a harcskocsiezredek légvédelmi alegységeihez (lé.tü.ü.) rendszeresített légvédelmi tüzér eszköz volt.
Az önjáró légvédelmi löveg alváza a T-54 harckocsira épült, oldalanként 4 futógörgővel és könnyített páncélzattal, a felülről nyitott torony ponyvával borítható (merevítő rudak), esőben így védve a kezelőket és a fegyverzetet. Könnyű páncélzattal, körkörös légi és földi tüzelést biztosító forgótoronnyal ellátott, lánctalpas önjáró légvédelmi tüzérségi eszköz volt. A torony részben foglalt helyet a 2 db 57 mm-es Sz-60 típusú légvédelmi ágyú. Az ikerlöveg –ágyúk- belső szerkezete főbb elemei (Cső, lőszerek, töltőléc, optikai egységek) megegyeztek a hazánkban is nagy darabszámban licenc alapján gyártott Sz-60 légvédelmi löveggel, ugyanúgy a lőszerek is. Az ágyúk el voltak látva önműködő lőelemképzős légvédelmi irányzékkal. Optikai rendszerei miatt éjszaka korlátozottan alkalmazható tűzvezető egységgel, lokátorral össze kapcsolni nem lehetett, felülről nyitott tornya miatt ABV védelme gyakorlatilag nem volt.
Kísérletek folytak tűzvezetésére, RPK-1 tűzvezető lokátor egységek ATSZ hordozó járműveken való elhelyezésével, kábeles összekapcsolással, de ekkor már folytak a mindennel felszerelt (komplex) utód eszközök fejlesztései. Nagy sebességű, hirtelen felbukkanó célok ellen már nem tudott időben reagálni, ezért fokozatosan felváltotta a ZSU-23-4 Silka és a Sztrela-1.
Kezdetben Vácon, összevonva 24 darabot, majd az alakulat megszűnésével a Harckocsi alakulatok légvédelmét látták el 4 járműves ütegekbe szervezve.
Harci alkalmazásba (Magyar) a Rétsági alakulat járművei 1968-ban, Léva körzetében kerültek bevetésre.

A ZSzU-57-2-őt 1969-ben kiváltotta a 23 mm-es négycsövű ZSzU-23-4 „Silka” önjáró légvédelmi gépágyú.  Bár 1970-től fokozatosan tartalék állományba kerültek (ekkor kezdték rendszeresíteni utódját, a ZSU-23-4 V1 „Silkát”). A kivont eszközök egy ideig központi készletben voltak "M"-készletben tárolásra került valamennyi, majd selejtítésre kerültek. 1986-ban a Verpeléti alakulat 6 db ilyen járművel kiegészítve (ekkor már a Sztrela-1 volt rendszerben), vegyes ütegekkel vett részt gyakorlaton.
 source: fb Haditechnika 2014/1 XLVIII épvf. 1.sz.

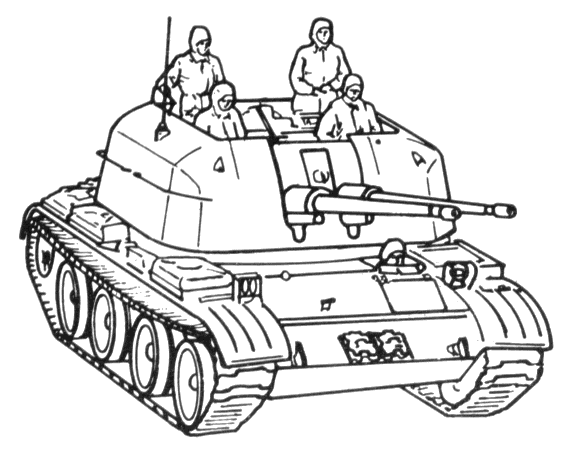

above: NEW! MedRes! ZSzU-57-2 draw by Prt Sc  source: flickr.com
Műszaki adatok
Tömeg
:
28100 kg
Fegyverzet
:
2x 57mm-es SZ-68 gépágyú
Vízszintes lőtávolság
:
12000 m
Függőleges lőtávolság
:
8000 m
Páncélvastagság
:
8-13 mm
Legnagyobb sebesség
:
50 km/h
Elméleti tűzgyorsaság
:
120 lövés percenként
Lőszer javadalmazás
:
300 db
Kezelőszemélyzet
:
6 fő


Автоматическая зенитная пушка С-60

above: New pics four!: The basic of main weapon the Sz-60 AA-gun system by Made in Hungary at Miskolc industrial town in "DiGép" - Diósgyőr.   below: new!
Honi Légvédelem tüzér fegyverei voltak:
85mm -es ágyú 1957
37mm -es gépágyú 1957
100mm -es ágyú 1958
57mm -es Sz-60 gépágyú 1959

Csapat Légvédelem tüzér fegyverei voltak:
85mm -es ágyú 1957
37mm -es gépágyú 1957
100mm -es KSz-19 ágyú 1961
57mm -es ZSzU-57-2 Büszke önjáró gépágyú 1962
57mm -es Sz-60 gépágyú 1961
23mm -es ZSzu-23-4 Silka önjáró gépágyú 1969-1990

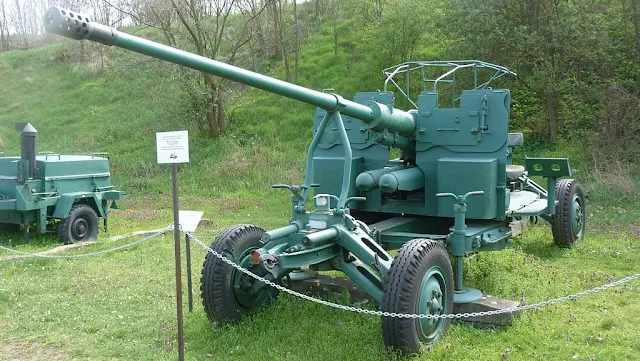

above Two & below Eight: NEWMedRes! S-60 in Hungary Military Park in Szeged hadipark    source: facebook http://szegedihadipark.hu/



KSz-19 100 mm. Anti-Aircraft Gun - Légvédelmi Ágyú - Flugzeugabwehrkanone КС-12 Flak 85-мм зенитная пушка или 52-К 1939M. "Csatti" - MATASz - Bofors-L40
https://szextant.blogspot.com/2017/01/191-ksz-19-100-mm-anti-aircraft-gun.html
above: NEW! MedRes! Czech, Králky Military Technic park: S-60  photo: Hu.  Mr. Kizmus Szabolcs had.
above: NEW! NoHigher! " Potential Sz-60 barrel - rohr - cső on the street." - Fashion full of Street Wear, Models, Trends & the lates  source: Tumblr.com
above: NEW+! NoHigher! Hu. text: Haditechnika XLVIII-évf. 1.sz 2014.   www.armedia.hu
below: left; Polish Army - right; Finnish Army SFL



above: right: HiRes! ZSzU-57-2 "Büszke" ('Proud') Emlékoldal - Memorial site ftom ret. Lt. Col. Szollár János former armor officer and former cmdr. of HuDF MH. 25th "Klapka György"  armor brigade  - Tata town. www.facebook.com

above: NEW pic: Polish Army tech. museum Warsawa. Left, the stern of PT-76 amphibious tank.
below: En. text: The Military Technical Museum Lešany is a museum of military vehicles located in the Czech Republic, about 20 kilometers south of Prague. Its exposition contains over 700 historic tanks, cannons, motorcycles, armored vehicles, trucks, military passenger vehicles, missile systems and other military equipment manufactured from 1890 to the present.  ...  https://en.wikipedia.org/wiki/Military_Museum_Le%C5%A1any

Cz. text: Vojenské technické muzeum Lešany je součástí Vojenského historického ústavu Praha. Nachází se mezi obcemi Krhanice a Lešany u Týnce nad Sázavou, v prostoru bývalých dělostřeleckých kasáren. Muzeum vzniklo v roce 1996, expozici tvoří více než 700 historických tanků, kanonů, motocyklů, obrněných, nákladních a osobních vojenských vozidel, raketová technika, spojovací a ženijní prostředky a logistický materiál. Exponáty pocházející z období od roku 1890 až do současnosti.
Sbírky jsou široké veřejnosti prezentovány v deseti halách, pod šesti přístřešky a na volném prostranství. Rozsahem a složením svých sbírek, v nichž je zastoupen nejeden světový unikát, se toto muzeum řadí mezi nejvýznamnější evropské instituce svého druhu. Unikátní je zejména sbírka československých vojenských dopravních prostředků (tanků, motocyklů, nákladních a velitelských automobilů) z období let 1918–1939 a kolekce kanonů systému Škoda. Z období studené války patří mezi jedinečné exponáty raketová technika a také tanky (jak z výzbroje Varšavské smlouvy, tak z výzbroje NATO). Expozičním pojetím se muzeum hlásí k moderním trendům prezentace sbírek technické povahy.
V rámci jarního zahájení výstavní sezony probíhají každoročně v muzejní aréně akce s prezentací historické techniky v pohybu. Největší událostí roku bývají tzv. Tankové dny, které se konají vždy poslední srpnovou sobotu.
 above & below: NEW! MedRes! Czech, Lešany Vojenské Tehnické Museum of Praha MoD  photo by: Hu. Mr. Kizmus Szabolcs hadbelow: BMP-1 IFV - GyHJ & ZSU-57/2
below: Finnish tradekeeper renovation

above: NEW! NoHigher! "Museum door-keeper": Versus #Versace Spring 2017 Ready-to-Wear

En. text: Giovanni Versace (Italian: [ˈdʒovanni verˈsaːtʃe]; 2 December 1946 – 15 July 1997 Reggio Calabria, Italy) was an Italian fashion designer and founder of Versace, an international fashion house that produces accessories, fragrances, make-up, home furnishings, and clothes. He also designed costumes for theatre and films. As a friend of Eric Clapton, Diana, Princess of Wales, Naomi Campbell, Duran Duran, Kate Moss, Madonna, Elton John, Cher, Sting, Tupac, The Notorious B.I.G. and many other celebrities, he was one of the first designers to link fashion to the music world. He and his partner Antonio D'Amico were regulars on the international party scene. On 15 July 1997, Versace was shot and killed outside his Miami Beach mansion Casa Casuarina at the age of 50.  ...  https://en.wikipedia.org/wiki/Gianni_Versace

Hu. text: Gianni Versace (Reggio Calabria, 1946. december 2. – Miami Beach, 1997. július 15.) olasz divat- és jelmeztervező volt. Munkájára hatással volt Andy Warhol, az ókori római és görög művészet, valamint a modern absztrakt művészet; a XX. század második felének egyik legszínesebb és legtehetségesebb divattervezőjének tekintik.
Gianni alapította a híres Versace márkát. Az első butikot Milánóban nyitotta 1978-ban, ami hamar nagy népszerűségre tett szert. Ma a Versace egyike a világ vezető divatházainak.
A Versace Group luxus-ruhakölteményeket, kiegészítőket, parfümöt, kozmetikumokat és bútorokat tervez és árul különféle márkanevek alatt.  ...


above: NEW Pics!: The newest Finnish FLAk-SFL on T-55 chassis.
above: Captured Egypt ZSU-57-2 in Israeli Armor Museum Lanturn.
above: NEW! NoHigher! Armada Hobby's resin kit scale 1:72 ZSU-57-2 with photoeched parts.

aboveNEWMedRes! Opposit forces Syr & IDF of plateau 'Golan' october 1973. "Yom Kippur"

aboveNEW+HiRes! TankMuseum Inspector - Múzeumfelügyelő source: mellbimbo.eu

Blogger author remark: The ZSU-57-2 one heavy Brutal military weapon, because very effective againts land & air & coastal vehicle and very manoveurable. But some development have need for it. - A "Büszke" a mai napig az egyik legbrutálisabb fegyver lehetne mert igen hatásos minden ellen és igen mozgékony.

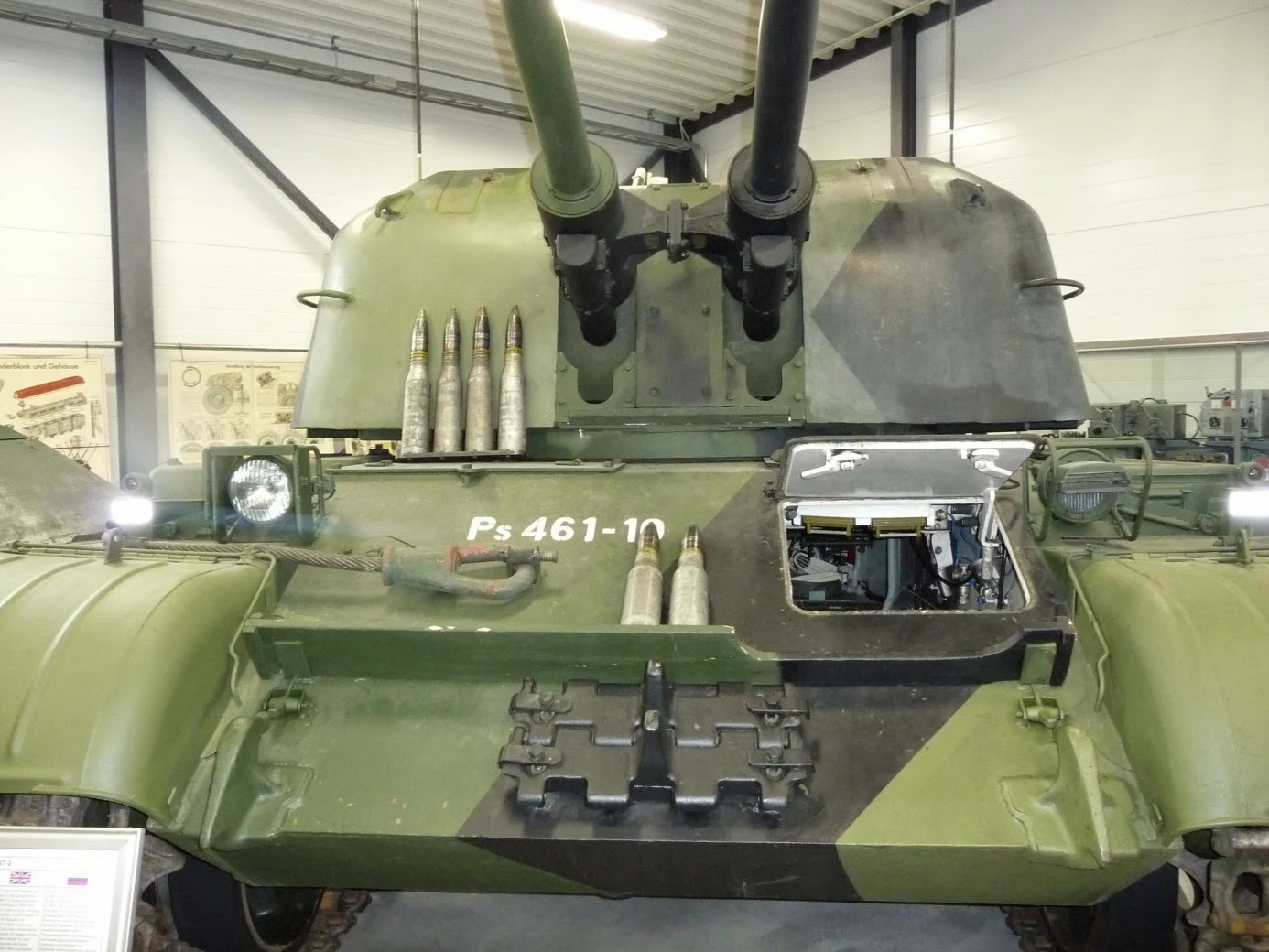

above: three pics; HiRes! Finnish Armor Museum
aboveNEWNoHigher! (Crop & Edited for 775px!) Swedish supermodel, Elsa Hosk in winter BDU jacket for ZSU's Finnish crewmembers for winter  source: CelebDumps.com
Elsa Anna Sofie Hosk (born Stockholm, Bromma 7 November 1988) is a Swedish model and current Victoria's Secret Angel, who has worked for brands including Dior, Dolce & Gabbana, Free People, Ungaro, H&M, Anna Sui, Lilly Pulitzer and Guess. She modeled for Victoria's Secret, appearing in the brand's annual fashion show from 2011 to 2018. She has also appeared in many of the brand's campaigns, especially for the sub-division PINK. In 2015, she was announced as one of 10 new Victoria's Secret Angels. She has also played professional basketball in Sweden.  ...  https://en.wikipedia.org/wiki/Elsa_Hosk
above: NEW! NoHigher! Engine valve cover style, Nadja Auermann, in 'Hermes' collection by Jean-Paul Gaultier  source: pinterest

above: ZSU's T-34 V12 diesel engine
Nadja Auermann (born 19 March 1971. Berlin) is a German supermodel and actress. Fashion designer Valentino once commented on her physical resemblance to Marlene Dietrich. A New York Times fashion columnist, Guy Trebay, wrote of her "ice maiden visage and pole vaulter's legs". She once held the record for being the model with the longest legs in the world in the Guinness Book of Records.  ...  https://en.wikipedia.org/wiki/Nadja_Auermann

En. text: Hermès International S.A., or simply Hermès (/ɛərˈmɛz/ (About this soundlisten); French pronunciation: ​[ɛʁmɛs]) is a French high fashion luxury goods manufacturer established in 1837. It specializes in leather, lifestyle accessories, home furnishings, perfumery, jewellery, watches and ready-to-wear. Its logo, since the 1950s, is of a Duc carriage with horse. Nadège Vanhee-Cybulski is the current creative director.  ...  https://en.wikipedia.org/wiki/Herm%C3%A8s

Fr. text: Hermès Paris, anciennement Hermès International ou simplement Hermès, est une société française œuvrant dans la conception, la fabrication et la vente de produits de luxe, notamment dans les domaines de la maroquinerie, du prêt-à-porter, de la parfumerie, de l'horlogerie, de la maison, de l'art de vivre et des arts de la table. Fondée à Paris en 1837 par Thierry Hermès, l'entreprise Hermès, à l'origine une manufacture de harnais et de selles, appartient encore de nos jours majoritairement à ses héritiers.
La fortune professionnelle de la famille est estimée à 39 600 millions d'euros.  ...

De. text: Hermès [ɛʀˈmɛs] bzw. die Hermès International SCA ist ein französisches Familienunternehmen mit Firmensitz in Paris, das seine Ursprünge im Sattlerwesen und in der gehobenen Lederverarbeitung hat. Das heutzutage vorwiegend aus Luxus-Modeartikeln bestehende Sortiment, das über ein internationales Netzwerk von Hermès-Boutiquen weltweit angeboten wird, umfasst 14 verschiedene Produktbereiche: Lederwaren, Seiden- und Kaschmir-Schals, Krawatten, Damen und Herren Prêt-à-porter, Parfum, Uhren, Schuhe, Handschuhe, Schreibwaren, Emaille, Schmuck, Porzellan, Inneneinrichtung.  ...

Jean-Paul Gaultier (French: [ʒɑ̃ pɔl ɡotje]; born 24 April 1952. Bagneux,) is a French haute couture and prêt-à-porter fashion designer who, in 1982, founded his eponymous fashion label. From 2003 to 2010 he also served as the creative director at French luxury house Hermès for womenswear. He co-presented the television series Eurotrash with Antoine de Caunes.  ...  https://en.wikipedia.org/wiki/Jean-Paul_Gaultier
above: NEW! MedRes! Hungarian Museal ZSzU-57-2 "Büszke" nowadays
above: the T-54 MBT's base chassis was lightened variant chassis to ZSU-57-2 (Beiging - Peking Tienamnen square)
above: NEW! HiRes! photomodel Raisa Raudas smoking  in 'Usankha'  source: pincelebs.net
above & below: Hungarian armoured rodeo entertaintment at Tapolca www.tank.hu
above Single: NoHigherTriumvirátus
above: NEW! NoHigher! "Entartainment Crewmember - Szórakoztató személyzet" - Lt. Michelle Hunziker hdgy. in mility deep cleavage suit
En. text: Michelle Yvonne Hunziker (Swiss German: [miˌʃɛl ˈhʊntsɪkər], Italian: [miʃˌʃɛl ˈ(h)untsikɛr]; born 24 January 1977) is a Swiss-Dutch naturalized Italian[a] television hostess, actress, model and singer.  ...  https://en.wikipedia.org/wiki/Michelle_Hunziker

De. text: Michelle Yvonne Hunziker (* 24. Januar 1977 in Sorengo bei Lugano) ist eine schweizerisch-italienische Moderatorin und Sängerin. Als Moderatorin ist sie in Italien, der Schweiz und in Deutschland aktiv.  ...

Hu. text: Michelle Hunziker (Sorengo, 1977. január 24. –) svájci modell, színész és ismert műsorvezető az olasz és német televízióknál, Eros Ramazzotti egykori felesége (1996-2002).  ...

above: HiRes! Maquette
below Left: http://only-paper.ru/   paper models


above: HiRes! model's driving mechanism
aboveNEWNoHigher! PAVN - North Vieatnamese Army's armors  source: vietnam.team-yankee.com
PT-76 & M551, BTR-50, Kub, ZSzU-23-4 Shilka, Frog-6, ASU-85, GSzP-55, Aist, Zubr:    https://szextant.blogspot.com/2015/06/159-pt-76-amphibious-light-swimming.html?zx=8d3166b5e13c4c89



above: former GDR (NDK) Toys
above: NEW! NoHigher! Proud saluter female officer for successful firehit - Büszke tisztelgő női tiszt a sikeres tűzcsapáshoz
above: HiRes! 3D artwork for PC sym.
aboveNEW+HiRes! (Crop bottom!) "The Almighty's Sky salute and thunderbolt for I.M. Mr. Csatti-KovexA Mindenható Égi tisztelgése és mennydörgés Csatti-Kovexért" over lake Balaton at area of Lepsény, viewed from district of Balatonalmádi, in 2018. august.11. - Vihar erős villámlással Lepsény felett.  XIAOMI Smart-Phone művész-Fotó - artisty Photo by: Ms. Bártfai Mária -Veszprém city-
- belownewMedRes! Comparison drawing about Soviet panzers


above: HiRes! Russian photo-graphics artwork source:

above: Left: MedRes!
Зенитная самоходная установка ЗСУ-57-2
Разработана в 1950 году КБ оммского завода Октябрьской революции. Главный конструктор А.А. Морозов. Серийно выпускалась с 1955 по 1960 год. Создана на базе танка Т-54, оснащенного автоматическими 57 мм пушками во вращающейся башне с обойменным питанием и транспортером для стреляных гильз. Находилась на вооружении армий СССР, Организации Варшавского договора, некоторых развивающихся стран. Принимала участие в региональных конфликтах.

Зенитная установка ЗСУ-57-2

 Тактико-технические данные

Калибр, мм
57
Число автоматов
2
Индекс артчасти
С-68
Тип автомата
С-60
Вес снаряда, кг
2,8
Начальная скорость снаряда, м/с
1000
Боекомплект, выстр.
300
Общий вес автоматов, кг
4500
Высотный интервал эффективного огня, м
100-4000
Наклонная дальность стрельбы по зенитным целям, м
5500
Максимальная скорость воздушной цели, м/с
600
Дальность стрельбы по наземным целям, м
н/д
Темп стрельбы, выстр./мин
200-240
Длина максимальной очереди одного автомата, выстр.
40-50
Угол ВН пушки, град.
-1 - +85
Угол ГН пушки, град.
360
Тип шасси
Т-54
Боевой вес ЗСУ, т
28
Габариты установки:
- длина с пушкой вперед, мм
8480
- ширина, мм
3270
Мощность двигателя шасси, л.с.
520
Максимальная скорость движения, км/ч
50
Экипаж, чел.
6

source: http://pvo.guns.ru/zsu-57-2/

above: Large! Juci'bacsi scanned collection: T-54/55 black & white longitudinal cross-section from GDR - NVA  'Armee Rundschau' Magazin color graphics 1970's

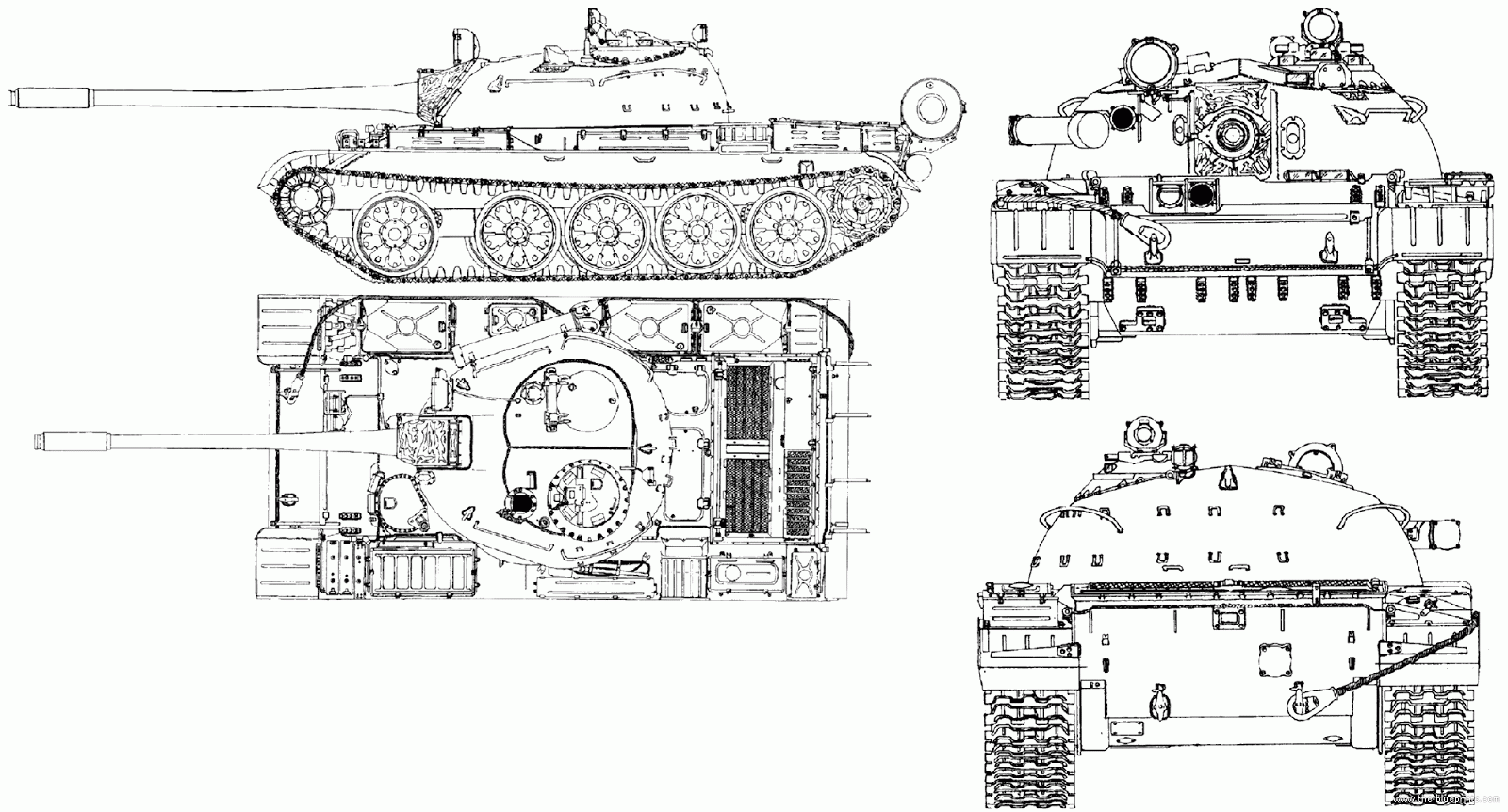

 T-55A medium tank 4 view drawing http://szextant.blogspot.hu/2014/03/t-55-kozepes-harckocsi-soviet-mbt-main.html



above: left; MedRes! right; four-view drawing HiRes!

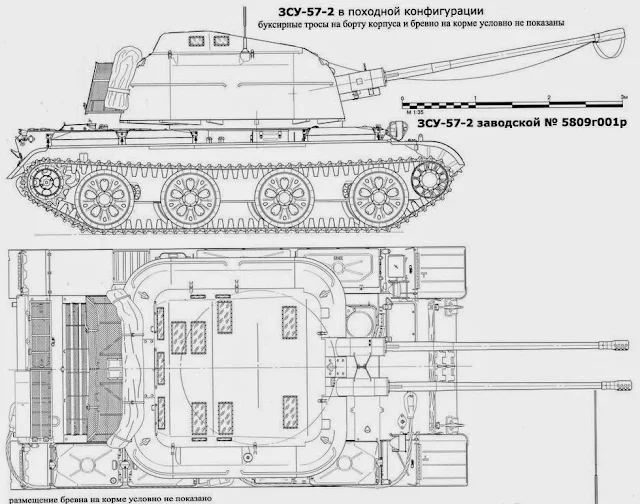

above: four HiRes! High detail viewing Russian drawings.

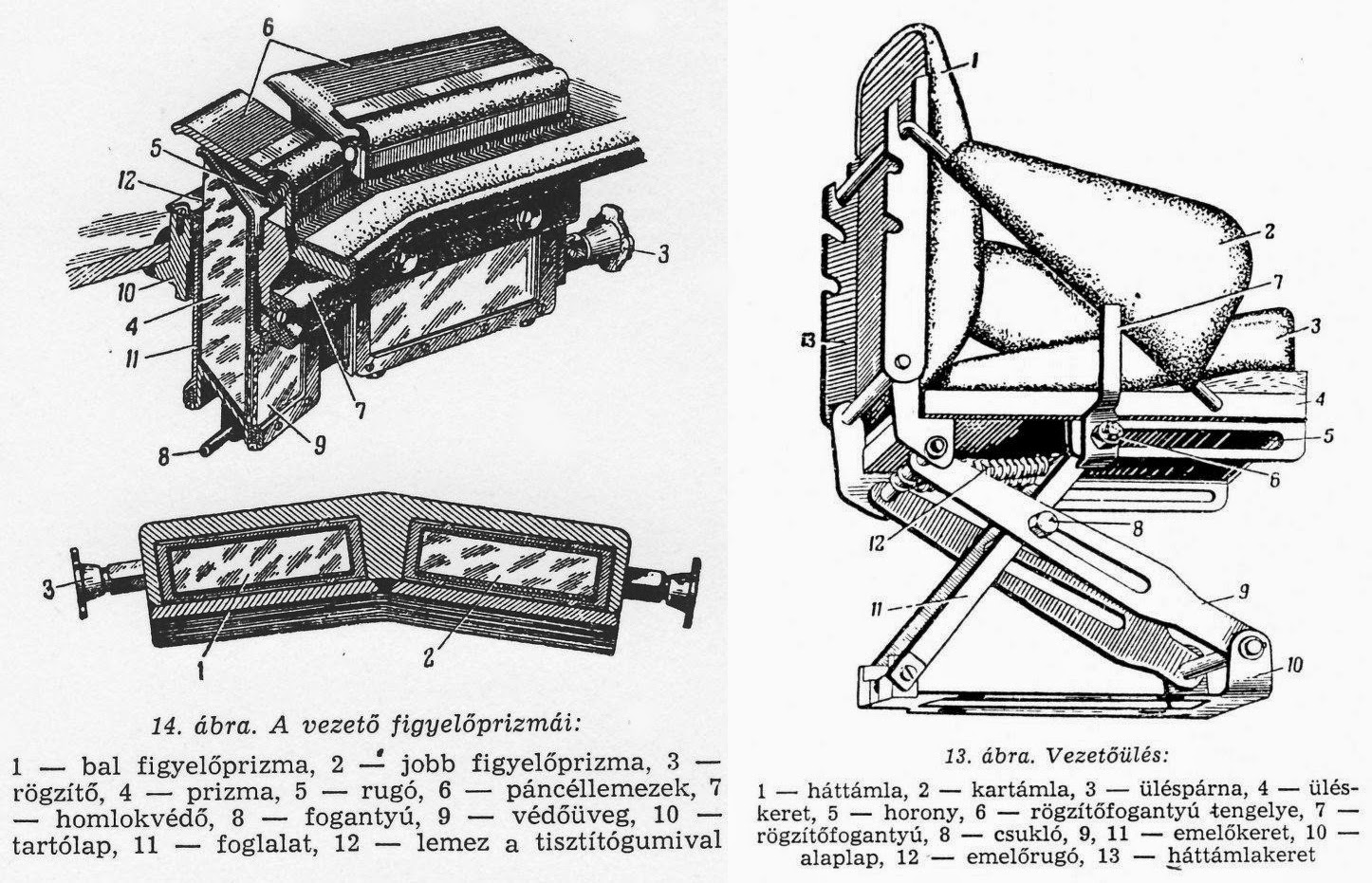

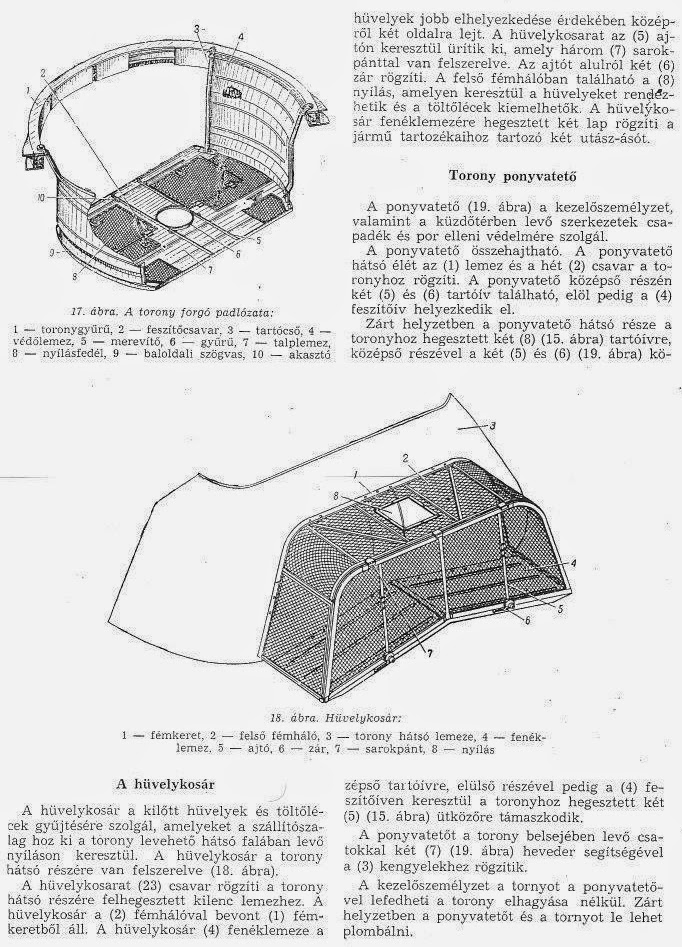

above & belowHiRes! some drawing from Hungarian Manual scanned by; ret. arm. Lt. Col. John SzOLLÁR former cmdr. of MH. 25. KGy. arm. bde. at Tata - Szollár János nyá. tankos alez. by Juci'bácsi graphic correctly & assembly
above: shematic of vertical gun sight adjusted macine.

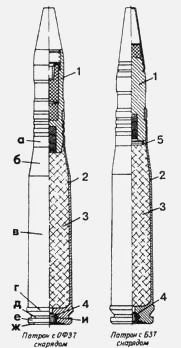

above: Left, MedRes! 57 mm Ammo and fuse.
above: NEW! NoHigher! Hungarian ZSU's Horizontal Gunner  source: facebook/Mr. Juhász Gábor
18+above: NEW! below: five pics; Anti Aircraft Shooting Practice (Basic of A-A ballistic)
above: NEW+! NoHigher! Linear rates of target motion - A Cél mozgásának Egyenes vektor összetevői

above: new!! HiResBig! Soviet Anti Aircraft Artillery Shooting Ballistic Method.
above: NEW+! Juci'bacsi's coll.: HiRes! 'Gauss-Krüger' projection Map Scale 1:50.000 about Hu. Nógrád county Drégelypalánk Air defence Artillery fire range close Nagyoroszi AD - Training Centre - Drég.palánk Légvédelmi-tüzér lőtér közel Nagyoroszi MN/MH Légvédelmi Kiképző KözponthozFREE!

aboveNEWJuci'bácsi's new artwork: Courtesy FREE! HiRes! Historical Military Mapping - Mint hiánypótló mű.

Map of the peace-time Organisation of the Hu.PA (MN) & Border Guard (Hőr.)-littlebit -basicaly Army/Lan Forces- early 1980's in Warsaw Pact's era (WP). Where served the EM-61s. - A Magyar Néphadsereg (MN) és a Határőrség (Hőr.)-kevésbé béke szervezete -alapvetően a Szárazföldi- a Varsói Szerződés (VSz) idejében az 1980-as évek elején. Ahol a EM-61-k szolgáltak. Remark: without HAD (Homeland Air Defence Missile battalions and storages due little space. Marked with authenic MN-WP symbols.  Megjegyzés: A Honi Légvédelmi rakétaosztályok és Raktárbázisok nélkül a kevés hely miatt. Jelölések az akkori MN törzsszolgálati utasítás szerint.

The EM-61s served essential at Mechanized Infantry/Armor division's artillery battalion or battery. But served field and antitank artillery regiments as battery's FAVP (Forward Artillery Viewing Point) with EM-61 stereo rangefinder.
Az EM-61 tüzérségi sztereótávmérők alapvetően a Gl./Hk.hadosztály és ezredek tábori és páncéltörő alegységeknél (osztály/üteg) szolgáltak. De megtalálhatók voltak a tábori és páncéltörő tüzér egységeknél mint osztály/üteg Tü.FIP (Figyelőpont) esetleg EM-61-el felszerelt FUG-on.

aboveNEWNoHigher! Organisation of HuDF  in1992 after restructucture to Military District-Corps/brigade (1987) under HQ of Land Troops- A MH szervezete Katonai Kerületekkel (a Szárazföldi Csapatok Parancsnoksága (HQLT) alatt a Katonai Kerületek (3) (MD) mint hadászati-hadműveleti seregtestek mint Hadtest (as Corps) szintű szervezetek hadműveleti-harcászati magasabbegységekkel és az alájuk rendelt dandárokkal (dd.-bde.) mint harcászati magasabbegységekkel).

NEWHiResabove: Hu. Army's ZSzU-23/4 "Shilka" SP-AAG batteries early 1990's
Mr. Juhász Gábor by facebook: Verpeléti ZSU-57-2 a VSz "Barátság 86" hadgyakorlaton.
 NEW! above: HiRes! (Crop!) ZSzU-23-4 'Shilka' in Kiev museum, photo by: Hu. BHTA - Bakony Hadtörténeti Alapítvány elnöke - president of Foundation of 'Bakony-hill' Military History, Mr. Seregélyes "Vezérúr" András from Hajmáskér-village as locodriver    below: NoHigher! "Silka"
above: NEWNoHigher! They are wearing Similar chlothes than ZSzU-23-4 Shilka's turret front armor : Left: World english supermodel Cara Delevigne & Francis-pope  source: pinterest.com
Cara Jocelyn Delevingne (/ˈkɑːrə ˌdɛləˈviːn/ KAH-rə DEL-ə-VEEN; born London, 12 August 1992) is an English model, singer and actress. She signed with Storm Model Management after leaving school in 2009. Delevingne won the "Model of the Year" award at the British Fashion Awards in 2012 and 2014 and has appeared in shows for houses including Burberry, Chanel, Mulberry, Dolce & Gabbana, and Jason Wu. She started her acting career with a minor role in the 2012 film adaptation of Anna Karenina. Her most notable roles include Margo Roth Spiegelman in the romantic mystery film Paper Towns (2015), Kath Talent in London Fields, the Enchantress in the comic book film Suicide Squad (2016), and Laureline in Luc Besson's Valerian and the City of a Thousand Planets (2017).  ...  https://en.wikipedia.org/wiki/Cara_Delevingne

En. text: Pope Francis (Latin: Franciscus; Italian: Francesco; Spanish: Francisco; born Jorge Mario Bergoglio; Argentina, Buenos Aires, 17 December 1936) is the head of the Catholic Church and sovereign of the Vatican City State. Francis is the first Jesuit pope, the first from the Americas, the first from the Southern Hemisphere, the first to visit the Arabian Peninsula, and the first pope from outside Europe since the Syrian Gregory III, who reigned in the 8th century.  ... https://en.wikipedia.org/wiki/Pope_Francis

It. text: Papa Francesco[N 1] (in latino: Franciscus PP., in spagnolo: Francisco), nato Jorge Mario Bergoglio (pronuncia italiana /berˈgɔʎʎo/; pronuncia spagnola [βeɾˈɣoɣljo], [beɾˈɣoɣljo][N 2]; Buenos Aires, 17 dicembre 1936) è, dal 13 marzo 2013, il 266º papa della Chiesa cattolica e vescovo di Roma, 8º sovrano dello Stato di Città del Vaticano, primate d'Italia, oltre agli altri titoli propri del romano pontefice. Di nazionalità argentina e appartenente ai chierici regolari della Compagnia di Gesù (indicati anche come "gesuiti"), è il primo pontefice di questo ordine religioso, nonché il primo proveniente dal continente americano.  ...

La. text: Franciscus PP., nomine baptismali Jorge Mario Bergoglio, Latine Georgius Marius Bergoglio, sodalis societatis Iesu, Boni Aëris die 17 Decembris 1936 natus et ab anno 1998 archiepiscopus Bonaërensis, est a die 13 Martii 2013 papa Ecclesiae Catholicae Romanae. Pontifex primus est Americanorum, primus ex Hemisphaerio Australi, primus post Gregorium Papam III extra Europam oriundus, primus etiam Iesuita ad Sedem Petrinam provectus. Eius sententia apostolica est "Miserando atque eligendo."  ...

Hu. text: Ferenc pápa (latinul: Franciscus, született: Jorge Mario Bergoglio; Buenos Aires, Argentína, 1936. december 17. – ) olasz származású argentin teológus-pap, 2013 márciusától a katolikus egyház 266. pápája. A bíborosi testület március 13-án választotta Róma püspökévé, pápává, ünnepélyes székfoglaló miséjére március 19-én került sor. A pápai székben XVI. Benedeket követi, aki 2013 februárjában mondott le. Ferenc az első jezsuita egyházfő, az első pápa az amerikai kontinensről és egyben a déli félgömbről, valamint az első nem európai pápa III. Gergely óta.
Ferenc pápa 2018 húsvétvasárnapján a hívek között a Szent Péter téren
Pápává választásáig 1992-től 1997-ig a Buenos Aires-i főegyházmegye segédpüspöke, majd 1998-ig koadjutor érseke, onnantól érseke, 2001-től bíboros; a saját ordináriussal nem rendelkező argentínai keleti rítusú hívők ordináriusa. A Time magazin 2013 végén az év emberének választotta.  ...
above: NEW! MedRes! ZSzU-23-4 scale 1/35 model
PT-76 UHK amfybian recon light tank & Frog, BTR-50, Shilka, Kub, ASU-85:   https://szextant.blogspot.com/2015/06/159-pt-76-amphibious-light-swimming.html
aboveNEWMedRes! Juci'bacsi's diagram for Land-Mil. tech. categories
 above: NEW! NoHigher! Hungarian retro:  "Fire arrows on the sky" - "Zrínyi" military publisher - Budapest 1975. 'Military technic for Youth' booklet
above: NEW! MedRes! Fantasy SP AAG with zwilling gun and similar to IS-3's hull

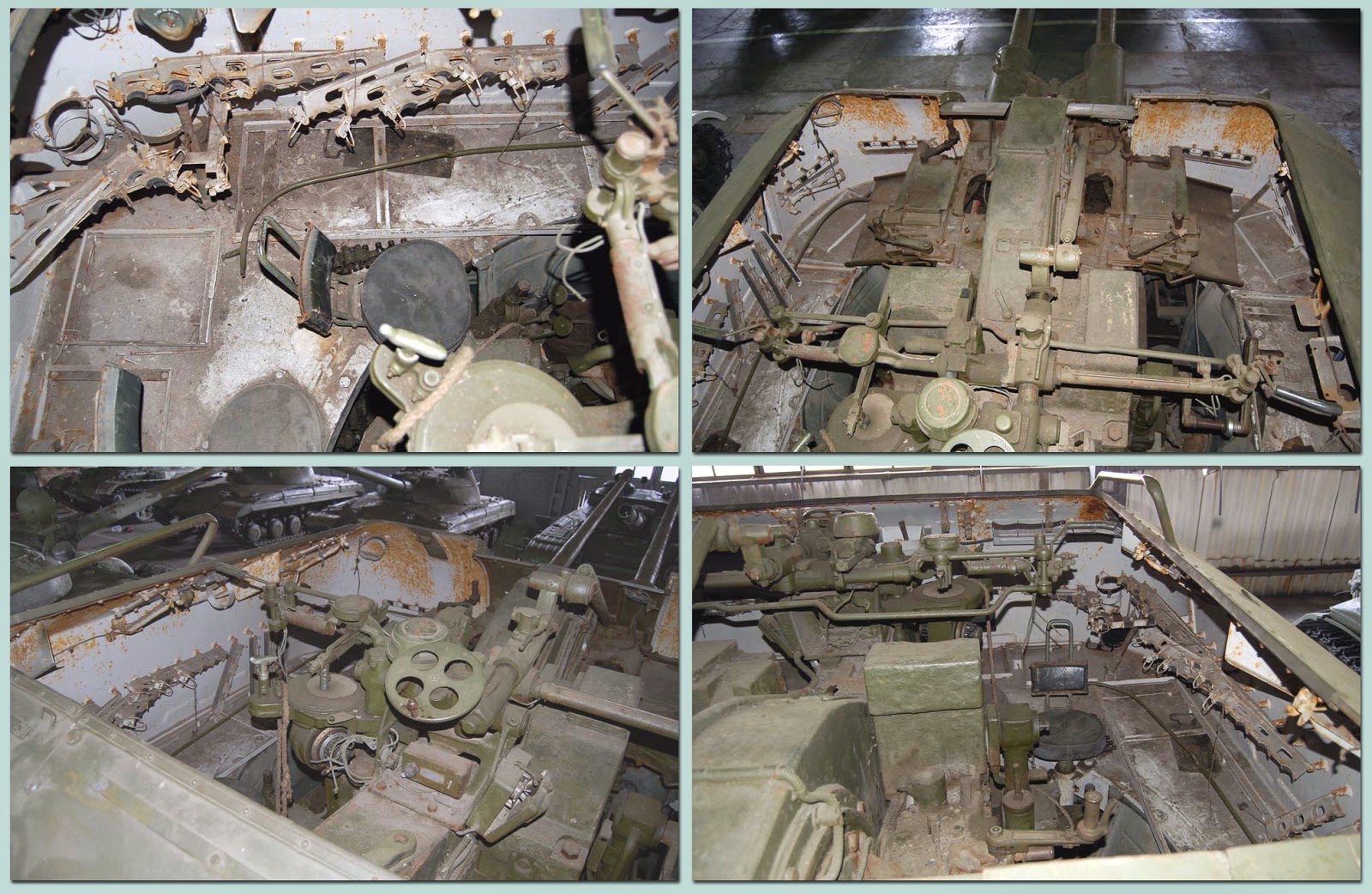

above: New! The commander of ZSzU-57/2 this like well dressed due opened turret fighting compartment -  A harcjármű / lövegparancsnoknak a nyitott torony-küzdőtér miatt ilyen jól be kellett öltöznie.
Fin!

1 megjegyzés:

  1. That is a great tip especially to those new to the blogosphere.
    Brief but very precise info… Appreciate your sharing this one.
    A must read post!

    my web page csr racing cheats

    VálaszTörlés
