A
szextáns rövid leírása és kezelése
Forrás:
Aleksander Kaszowski: Tengerészeti navigáció (Nawigacja dla żeglarzy)
Wydawnicto Morskie, Gdańsk, 1989. pp. 322-329.
Hu. text: Fordította és némileg gördülékenyebbé átdolgozta: Németh Ferenc
Aleksander Kaszowski: Tengerészeti navigáció (Nawigacja dla żeglarzy)
Wydawnicto Morskie, Gdańsk, 1989. pp. 322-329.
Hu. text: Fordította és némileg gördülékenyebbé átdolgozta: Németh Ferenc
A kishajózás során végzendő csillagászati
megfigyelések döntő többsége a Nap magasságának mérésén alapul. E méréseket a
szextánsnak nevezett navigációs műszerrel végezzük. (A latin sextans szó
hatodrészt jelent.)
Egy égitest magasságának mérése azon látószög
meghatározását jelenti, ami a rajta átmenő égi hosszúsági körön, az égitestből
kiindulva a láthatárral való metszéspontig terjed.
A műszer síkjához arra merőlegesen két tükröt
erősítettek: egy állót (N) és egy mozgathatót (M - lásd a 252. ábrát!). A mozgó
tükör forgástengelye annak közepán megy át, és merőleges a fősíkra. Ugyane
síkhoz látcső van rögzítve, melynek hossztengelye az álló tükörrel állandó β
(kb. 75° nagyságú) szöget zár be. Az AMNO fényút MN szakasza az N álló tükörrel
(a visszaverődés törvénye miatt) β szöget, az M mozgó tükörrel pedig α szöget
zár be. Ez utóbbi szög nagysága a mozgó tükör állásától függ. Az álló tükör
egyik fele ablaküveg, melyen át a láthatár W pontját szemlélhetjük, másik fele
foncsorozott, és benne az M mozgatható tükör közvetítésével az A égitestet
látjuk.
Jelöljük az AOW szöget ω-val: ez éppen a W és A pontok közti emelkedési szög. Jelöljük továbbá γ-val a tükrök által bezárt MBN szöget. Az MNO háromszögből;
Jelöljük az AOW szöget ω-val: ez éppen a W és A pontok közti emelkedési szög. Jelöljük továbbá γ-val a tükrök által bezárt MBN szöget. Az MNO háromszögből;
2 β =
2 α + ω adódik.
Hasonlóképp az NMB háromszögből;
β = α
+ γ
2 β = 2 α + 2 γ
Ezeket összevetve: ω = 2 γ2 β = 2 α + 2 γ
Ez azt jelenti, hogy a műszerről leolvasható
szög a keresett emelkedési szög fele. Ha tehát a leolvasás pontosságának
javítása végett a skálát kétszeres sűrűségben látjuk el beosztással, akkor egy
60°-os ív birtokában 120°-ot is mérhetünk.
A szextáns (253. ábra) részei: keret a skálával (a), alhidádé (b), forgódob a szögmásodperc-beosztással (c), tükrök (d), látcső (e) és sötétítő üvegek (f).
A készülék kerete 60°-os középponti szögű körcikket formáz. Az egyik oldalról három láb van ráerősítve, melyeken a saját fadobozában nyugszik, illetve egy fanyél, melynél fogva mérés közben tartjuk. A másik oldalához kapcsolódik az alhidádé, a tükrök és a látcső. A keret ívébe van belemetszve a fokbeosztás, más néven limbusz.
Az alhidádé egy tengelyre erősített fémlemez, ami a skála íve által meghatározott körben foroghat. Ugyanezen tengely körül forog az álló tükör is, ami az alhidádé felső végén nyugszik.
Az alhidádé másik vége keretet formáz, amely körülfogja a skála ívének egy darabját és túlnyúlik rajta. E keret alsó felén nyomófogantyú van kiképezve, oldalához pedig mikrométer-beosztású forgódob csatlakozik. A dob egy teljes fordulata 1°-kal tolja el az alhidádét a skála mentén.
Az álló tükör merőlegesen rögzül a szextáns keretére, és a látcső tengelyével β szöget zár be. A tükörnek a kerethez közelebbi fele foncsorozva van, a távolabb eső fele pedig közönséges ablaküveg.
A látcsövet a kerethez gyűrűforma hordozócsavar fogja hozzá. Optikai tengelye éppen az álló tükör foncsorozott és átlátszó fele közti határvonalon megy át. A szextánsban rendszerint univerzális látcsövet használnak, ami csillagászati és földi, nappali és éjszakai használatra egyaránt alkalmas.
A szextánshoz még tartozik két készletre való sötétítő üveg is. Ezek egyike a forgó és az álló tükör között, az őket összekötő egyenesre merőlegesen áll, másika az álló tükör mögött van, és síkja merőleges a látcső tengelyére.
A szextáns (253. ábra) részei: keret a skálával (a), alhidádé (b), forgódob a szögmásodperc-beosztással (c), tükrök (d), látcső (e) és sötétítő üvegek (f).
A készülék kerete 60°-os középponti szögű körcikket formáz. Az egyik oldalról három láb van ráerősítve, melyeken a saját fadobozában nyugszik, illetve egy fanyél, melynél fogva mérés közben tartjuk. A másik oldalához kapcsolódik az alhidádé, a tükrök és a látcső. A keret ívébe van belemetszve a fokbeosztás, más néven limbusz.
Az alhidádé egy tengelyre erősített fémlemez, ami a skála íve által meghatározott körben foroghat. Ugyanezen tengely körül forog az álló tükör is, ami az alhidádé felső végén nyugszik.
Az alhidádé másik vége keretet formáz, amely körülfogja a skála ívének egy darabját és túlnyúlik rajta. E keret alsó felén nyomófogantyú van kiképezve, oldalához pedig mikrométer-beosztású forgódob csatlakozik. A dob egy teljes fordulata 1°-kal tolja el az alhidádét a skála mentén.
Az álló tükör merőlegesen rögzül a szextáns keretére, és a látcső tengelyével β szöget zár be. A tükörnek a kerethez közelebbi fele foncsorozva van, a távolabb eső fele pedig közönséges ablaküveg.
A látcsövet a kerethez gyűrűforma hordozócsavar fogja hozzá. Optikai tengelye éppen az álló tükör foncsorozott és átlátszó fele közti határvonalon megy át. A szextánsban rendszerint univerzális látcsövet használnak, ami csillagászati és földi, nappali és éjszakai használatra egyaránt alkalmas.
A szextánshoz még tartozik két készletre való sötétítő üveg is. Ezek egyike a forgó és az álló tükör között, az őket összekötő egyenesre merőlegesen áll, másika az álló tükör mögött van, és síkja merőleges a látcső tengelyére.

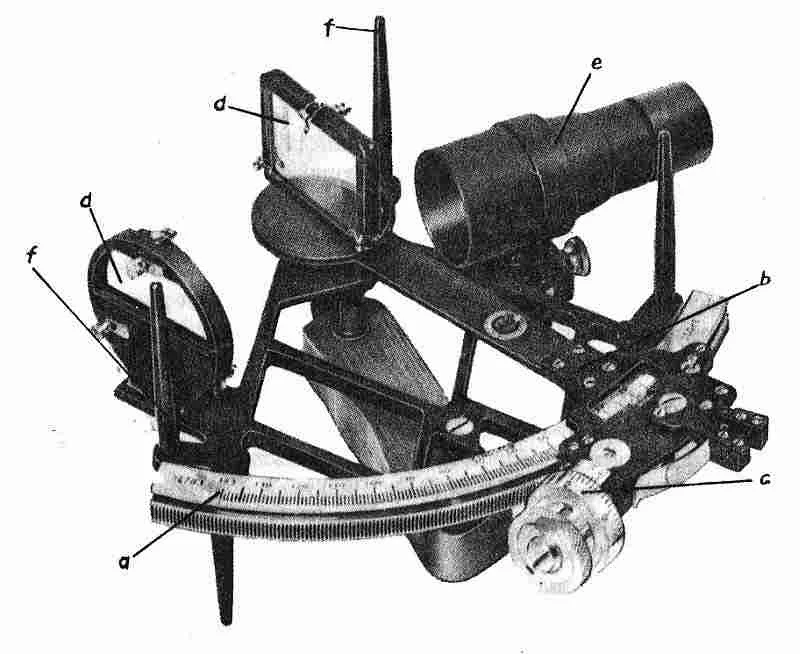

253. ábra: a szextáns részei |
A szextáns precíziós műszer, és különösen a kishajókon gondos bánásmódot igényel. Óvni kell mindenféle ütéstől és rázkódástól. Dobozából csak mérés végett szabad kivenni, mégpedig az erre szolgáló fogantyúval. A mérés után flanellronggyal letöröljük róla a nedvességet, a sötétítőüvegeket belülre hajtjuk, és így tesszük be a dobozba, melyet ezután satuszerű pofákkal leszorítunk. Az alhidádé rögzítőfogantyúját, a mikrométercsavart és a dobot savmentes olajjal időnként át kell kenni. Soha nem szabad a szextánst házilag javítani.
Noha a szextánsokat különös gonddal készítik, nem mentesek bizonyos hibáktól. Ezek némelyike a gyártás pontatlanságaiból fakad, és megszüntetni nem lehet. Értéküket a dobozban lévő tanúsítványon adják meg. E hibák általában igen kicsik, töredékei magának a mérési hibának, és bízvást elhanyagolhatjuk őket.
Egy másik csoportot alkotnak a bizonyos alkatrészek helytelen beállításából fakadó hibák. Ide tartozik:
- a forgó tükör függőlegességének hibája,
- az álló tükör függőlegességének hibája,
- a látcső párhuzamosságának hibája,
- az index hibája (nullhiba).
255. ábra Az index hibája |
A csillagászati navigáció során a legkomolyabb gyakorlati feladat az égitestek magasságának helyes mérése. A tengerhajózásban leggyakrabban a Nap, néha pedig a Hold vagy a Sarkcsillag magasságát mérjük. A földrajzi helyzetmeghatározás pontossága jelentősen függ a mérés helyes végrehajtásától és a mérési időpont pontos följegyzésétől. Másfelől e "rejtelmes" számítások csak egy bevett séma gépies követését igénylik, és az egész agymunka kimerül néhány szám összeadásában ill. kivonásában.
Ugyanakkor az égitestek magasságának mérése és a mérési pillanat megállapítása bizonyos gyakorlatot igényel. Ezért minden kínálkozó alkalommal érdemes gyakorolni a csillagászati navigációt: nem csupán az óceánra való kihajózás esetén, hanem minden tengerhajózáskor. Emellett sok hajósklubban található szextáns (még a szárazföldiekben is) oktatási célokra, napmagasság-mérésre, esetleg szárazföldi tárgyak magasságának mérésére. Ha a tapasztalatot már ekképpen megszereztük, a hajózási idényben könnyebb dolgunk lesz.
A Nap vagy a Hold magasságának mérésekor az alábbi útmutatásokat kell követni:
A szextánst jobb kézzel fogjuk. Szemünkhöz
illesztjük a látcsövét, a láthatárra irányozzuk, és bal kézzel a látásunk
élességéhez igazítjuk. Ezután a Napra (Holdra) irányítjuk, és a Nap esetén a
fényéhez mérten behajtunk elé egy vagy több sötétítő üveget. Bal kezünkkel
megfogjuk az alhidádé nyomófogantyúját, és a szextánst a látószög függőleges
síkjában tartva a Nap alsó peremének képét az alhidádé fokozatos mozgatásával
a láthatár fölé visszük. Ekkor rányomjuk a skálára alhidádé fogantyúját, és
bal kézzel a forgódob mikrométercsavarját fogjuk meg. Jobb kézzel ingamozgásba
hozzuk a szextánst a látcső tengelye körül. Így könnyűszerrel
megállapíthatjuk a Nap legalacsonyabb helyzetét abban a pillanatban, mikor a
szextáns éppen függőleges helyzetben van (256/a. ábra). A mikrométercsavar
tekerésével igyekszünk a Nap (Hold) alsó peremét fedésbe hozni a láthatár
vonalával (256/b ábra). Mikor a korong alsó pereme érinti a láthatárnak a
(másik tükörben látható) vonalát, megállítjuk a másodpercek mérését, és
feljegyezzük a mérés pillanatát. A gyakorlatban használatos magasságmérésnek van egy másik módszere is. Ha a Nap még a delelője előtt jár, az alhidádé mozgatásával vigyük a Nap alsó peremének képét a láthatár vonala alá (256/c. ábra). Azután ingaszerűen mozgatjuk a szextánst, nem mozdítjuk az alhidádét és a mikrométercsavart, és megvárjuk, hogy a Nap megváltoztassa magasságát, és az alsó peremével elérje a láthatár vonalát. Ekkor följegyezzük a pillanatot és a mért magasságot.
A kiindulási U1 és a célállomás U2 között haladó loxodromát és az ehhez tartozó α irányszöget (kurzus) kell meghatározni. A szögtartó térképről leolvasható α, λ=x és a megnövelt szélesség . Ellenőrzéshez, pontosításhoz az összefüggés: , ahol: A két pont közötti loxodroma-ív hossza - !a térképről nem mérhető! : ahol: p= Földsugár ,. Megjegyzés: ha a Δφ különbséget ívpercben adjuk meg, akkor az L-et tengeri mérföld egységben kapjuk, de R-et is így kell megadni. 1 tengeri mérföld = 1 meridián-perc hossza = 1852 km. Ortodroma ív A keresett ív egy olyan gömbháromszög (navigációs háromszög) oldala, amelynek szemközti csúcsa a pólus. A két hely pólustávolsága és a háromszögnek a pólusnál fekvő szöge: Az ortodroma hossza a gömbháromszög oldalakra vonatkozó koszinusz-tételéből: Az indulási szög a szinusz-tételből adódik: Különleges esetek: Ha a két állomás azonos hosszúságon fekszik, akkor mindkét útvonal a meridián íve. A kurzus 0° vagy 180°. A távolság:. Ha a két állomás azonos szélességen fekszik, a kurzus ±90°. A loxodroma a paralelkör íve:. Az ortodroma hosszát megadó összefüggés: Források: Szász Pál: A differenciál- és integrálszámítás elemei - Közoktatásügyi Kiadó, Budapest,1951. Bartsch, Hans-Jochen: Matematische Formeln - VEB Fachbuchverlag, Leipzig, 1967. Steinert, K.-G.: Sphärische Trigonometrie - Teubner Verlagsgeselschaft, Leipzig, 1977.
George Graham (7 July 1673 – 20 November 1751) was an English clockmaker, inventor, and geophysicist, and a Fellow of the Royal Society.
He was born in Kirklinton, Cumberland. A Friend (Quaker) like his mentor Thomas Tompion, Graham left Cumberland in 1688 for London to work with Tompion. He later married Tompion's niece, Elizabeth Tompion. ...
PATENTED CHRONOGRAPH SYSTEM
The distinctive start and stop lever on the left of the case is the renowned GRAHAM Chronofighter signature which enables to activate the chronograph functions. The system recalls early stopwatches used by World War 2 flying officers which were just large pocket watches strapped over bomber jackets. Instinctive and precise, it is a fail-safe system which does not distract the wearer because the lever on the left of the case is effortlessly reached with the right hand. The thumb, the fastest of all fingers, starts and stops the chronograph. The result is precise timing.

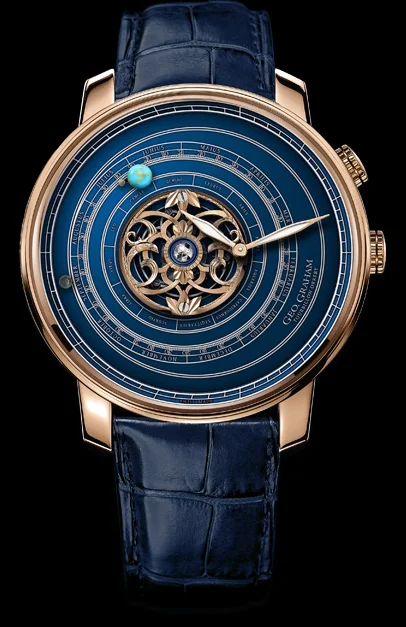

above: NEW! NoHigher! 'Graham' celestial watch
above: NoHigher! Moonlight Roses painter: Gil Elvgren
Gil Elvgren (March 15, 1914 – February 29, 1980; born Gillette Elvgren) was an American painter of pin-up girls, advertising and illustration. Best known for his pin-up paintings for Brown & Bigelow, Elvgren studied at the American Academy of Art.
He was strongly influenced by the early "pretty girl" illustrators, such as Charles Dana Gibson, Andrew Loomis, and Howard Chandler Christy. Other influences included the Brandywine School founded by Howard Pyle. ... https://en.wikipedia.org/wiki/Gil_Elvgren
|
above: NEW! NoHigher! Nautical Geography Teachers
above: NEW! NoHigher! Space relation of The Earth (Antiaircraft artillery princip)
above: NEW! HiRes! Disco PartyGirl with prismatic spaceglobe

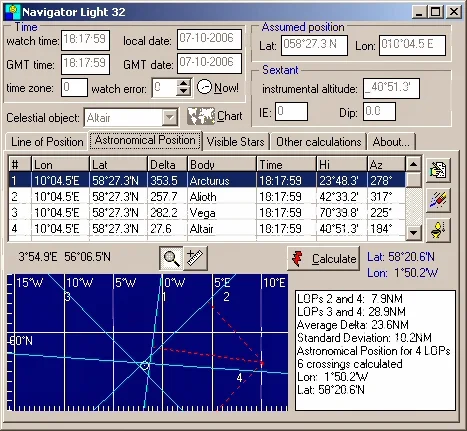

above: stronomy table on PC below: NEW! HiRes! Celestial Calendar Table
