195.) M62 300-as 'Remot' "Szergej" MÁV Zrt. dízelmozdony Útmutató - Handbook of "Seirgey" with structural drawings

M62 300-as 'Remot' "Szergej" MÁV Zrt. dízelmozdony Útmutató -  Handbook of "Seirgey"

Uploaded: 2017.04.13.

above: HiRes! Hu. text: Útmutató az M62 300-as dízelmozdonyok menetszolgálatához (305 pályaszámtól). MÁV ZRt. - Magyar Államvasutak Zártkörűen Működö Részvénytársaság. - Manual for the M62 'Remot' "Seirgey" diesel locomotions runner duty (from way number). MÁV - Hungarian State Railway Private Operating Joint-Stock Company.

above: NoHigher! Manual for M62 "Seirgey" - Útmutató kézikönyv a Remot Szergejhez.

https://www.facebook.com/jarmujavito/
above: HiRes! Remotorizált M62 305  source: facebook
above: NoHigher! Content - Tartalomjegyzék    below: NoHigher! Foreword - Bevezető
above: HiRes! Before Remotorizálás előtti MÁVTR M62  source: Pinterest.com

for Layout Railway Modellers and MS Train Simulator, Employment Seekers - Vasútmodellezőknek és Vonat-Szimulátorosoknak valamint Álláskeresőknek.

Courtesy FREE!  from Sextant Blogger


above: MedRes! Main data od Loco and mechanic layout and outline drawing profile - A M62 mozdony fő adatai, gépészeti elrendezése és jellegrajza
 above: NoHigher! Front view the forehead wall - Szembenézet a mozdony homlokfala
above: MedRes! Mechanic layout - Gépészeti elrendezés

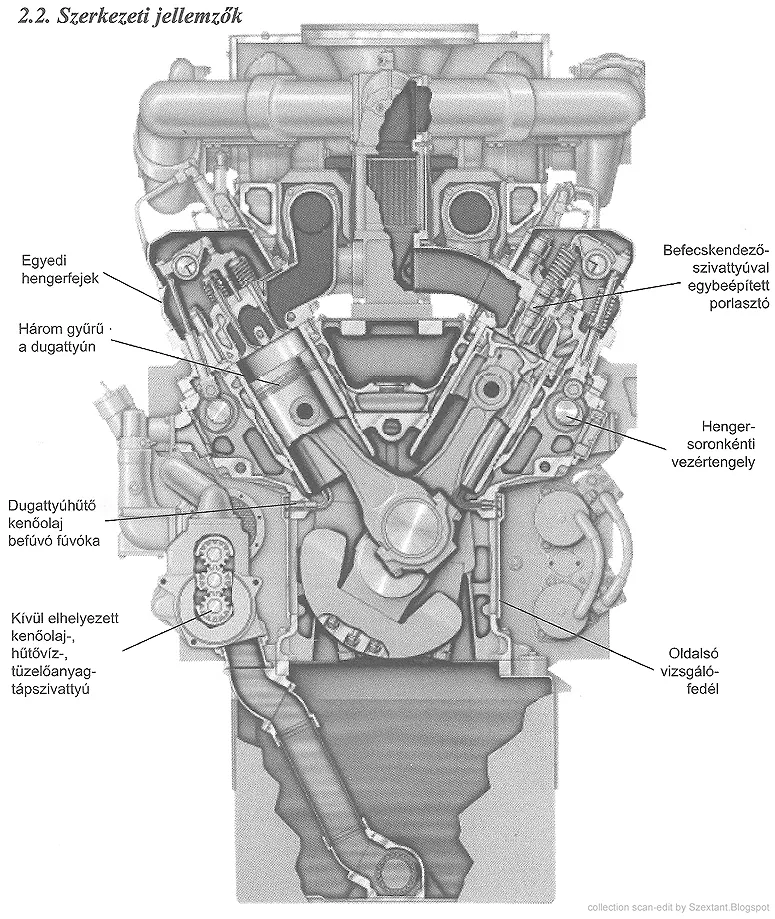

above & below: NoHigher! US made '#Caterpillar' CAT 3512B DI-TA SC Diesel engine

 above & below: MedRes! Layout of  Driving System - Hajtásrendszer elrendezése

 above: MedRes! Circuit diagram of main Electric circuit of driving system - A hajtásrendszer főáramkörének elvi kapcsolási vázlata.

above: NoHigher! Princip sketch of Auxiliary Hydrostatic dribing system - A Segédüzemek hidrosztatikus hajtásrendszterének elvi vázlata.


above: MedRes! Hiydrostatic parts

above: NoHigher! Schema of the Fuel supply system - Az Üzemanyagellátási rendszer vázlata
above: NoHigher! AVR  Refueling system - Üzemanyag (Hajtóanyag) betöltő rendszer
above: HiRes! Cooling system: Cooling water & Heating system - Hűtési Rendszer: Hűtővízrendszer és Fűtési vízkör.    below: NoHigher! Characters & Datas of  Cooling System
NoHigherabove: Electro Power Supply: Auxiliary Generator, Diesel Engine Charger Generator, Switch over of Accumulator Charge     below: Left & Right side storage of Accumulators
above: NoHigher! Auxiliary current generator machine group - Segédüzemi Áramfejlesztő Gépcsoport
above: NoHigher! Heater accessorie/device - Fűtőkészülék
above & below: NoHigher! Air Supply Compressor - Légkompresszor

above: MedRes! Compressed Air Units
above: NoHigher! Lubricant device of Tracking edge of wheel - Nyomkarimakenő berendezés

above: MedRes! DELIMON and BEKAMAX Lubricant device of Tracking edge
above: NoHigher! Vehicle structure: parts of Carosserie of Locomotive
 NoHigher! above: Bogie - Forgóváz    below: Brake device - Fékberendezés
above: HiRes! Princip Diagram of Brake System - A Fékrendszer elvi vázlata
 NoHigher! above: Automatic Pneumatic Breake    below: Structural Parts of Brake table - Féktábla

above: MedRes! Characters & Effects of Automatic Brake Valve's operation
above: NoHigher! Non Automatic Pneumatic Brake Valve - Nem automata Légfék fékezőszelep
above: NoHigher! Non Automatic Pneumatic Brake's DBV brake-valve and Brake roods and mechanical fix (hand-)-brake

above: MedRes! Traffic Safety Systems: EVM alert & train's influence device
above: NoHigher! 7.2.: TEL 1000 spedometer & move register device,  7.3.: Light signal devices,  7.4.: Sound signal devices,  7.5.: Windscreen-wiper, Anti Misty of windscreen

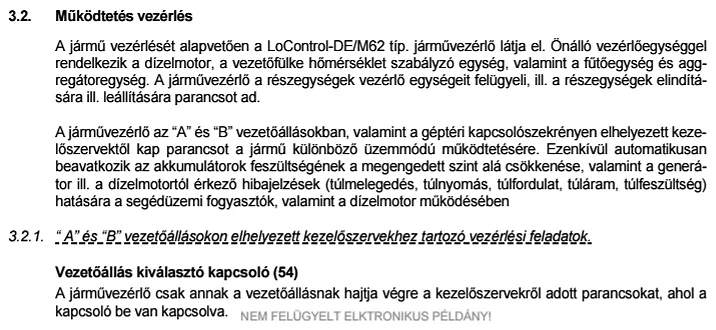

 above: NoHigher! Command of Locomotive - A mozdony vezérlése
above: MedRes! March Command of Locomotive - A mozdony menetvezérlése

 above: MedRes! Parts of Right-side dashboard: handle devices, signal lamps, instruments (gauges)
 above & below: NoHigher! Control devices of Dashboard
above: MedRes! Switches table of the middle section of dashboard    below: NoHigher! also - szintén

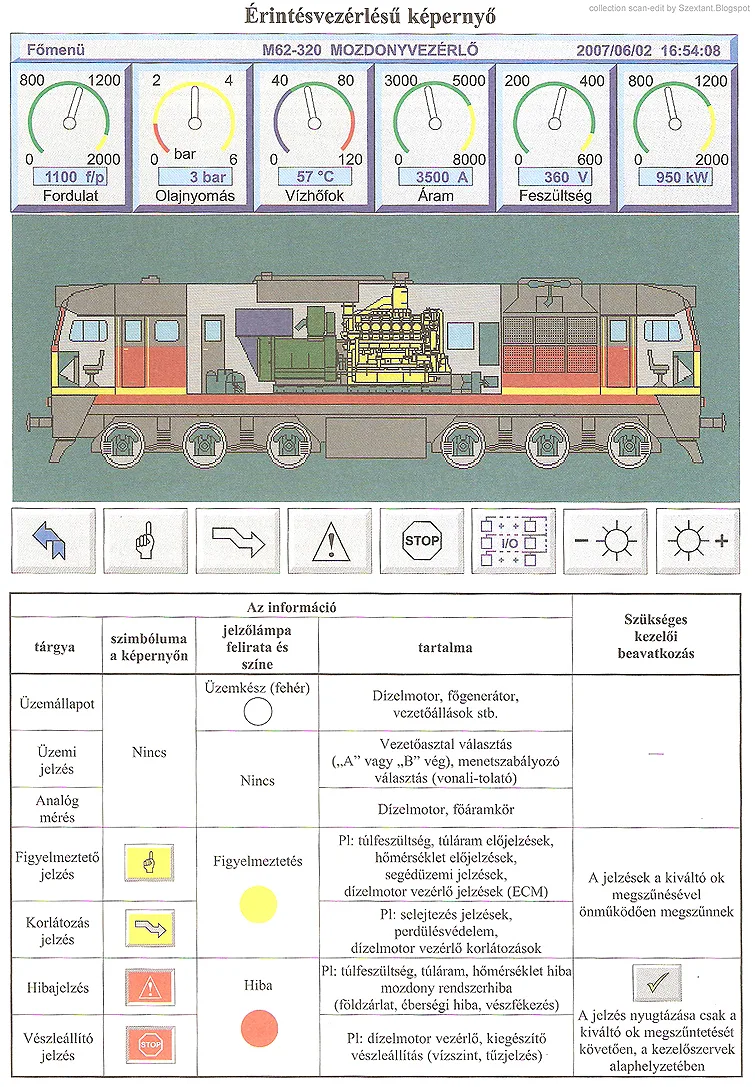

above: NoHigher! Touchscreen - Érintőképernyő   The Information - Az Információ

above: Left: MedRes! Right: MedRes! Handling devices, accesories - Kezelőszervek

above: NoHigher! Undernath handling devices and refrigator, EVM, Heater - Ventillation.  Alert and Brake-off pedals - Hűtőszekrény, EVM berendezés, űtés - Szallőzés, Éberségi és Fékoldó pedálok


above: MedRes! Air Condition device - Légkondícionáló berendezés

above: MedRes! Instrument panel in Engine room - Műszerfal a géptérben    below: NoHigher!




above four: MedRes! Top: CAT engine control and Compressed Air devices.   bottom: Alert sys., Aux. engine, Over-swithes Accumulator, RELLUMIX air filter.

above & below: NoHigher! Controls and Electric devices in High Voltage room/area - A nagyfeszültségű térben elhelyezett, kezelőszervek, jelzőlámpák, kismegszakítók és villamos készülékek.

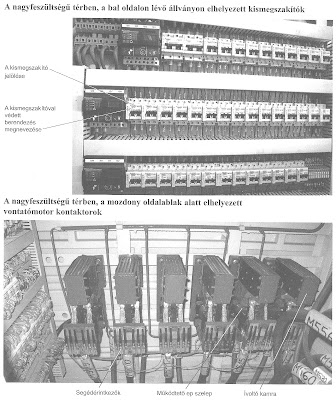

above three: MedRes!  bottom Right one: MedRes! Electric devices in High Voltage room
 NoHigher! above: Outer filling and drain holes, handling and valves Left side.   below: Right side

below: NoHigher! The control handling of Locomotive Text






aboveMedRes! The Loco-driver's seat - A Mozdonyvezető ülése

above : NoHigher! Manual and signals of Loco controller touch screen & below Two: MedRes!



above: MedRes! Main Menu   below 18: NoHigher! Text - Tables









FIN the Part One: Manual - Útmutató

above: HiRes! MÁVTR Remotorized M62 at Ócsa Railway Station
above: NoHigher! Lubricant sites in Loco-carosserie - Kenési helyek a mozdonyszekrényben

above: MedRes! Loco's main group: site code and signal of cale-lash - Mozdony Főcsoport: Helykód és Kábelkötegjelek

aboveNoHigher! Locodriver's Brake-valve lever positions
 above: MedRes! Locodriver Brake valve-lever - Mozdonyvezetői fékezőszelep
 above: MedRes! layout of Brakepanel
above: MedRes! DMV 9 pressure regulator: Princip - Real: - nyomásszabályozó
above: MedRes! Operate of Electro-Pneumatic Brake - Az Elektropneumatikus Fék kezelése

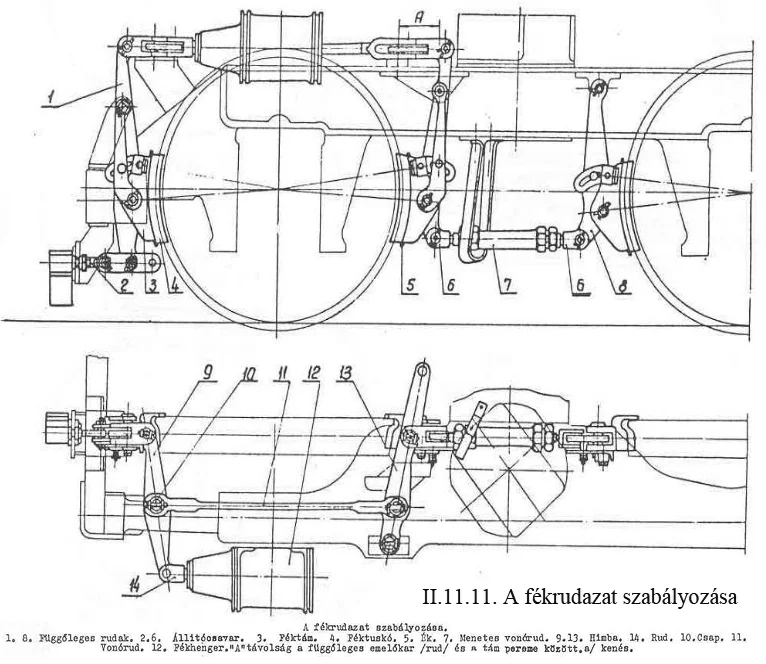

 NoHigher! above: Handbrake roods   -Fékrudazat-   below: adjusting of brake roods

above: MedRes! Princip of DELIMON Track-Edge lubricant device - Nyomkarimakenő berendezés



 above: MedRes! Home page of Information on Touchscreen LCD panel

above: MedRes! Warning Informations    below: NoHigher! Restriction/Limitration signals

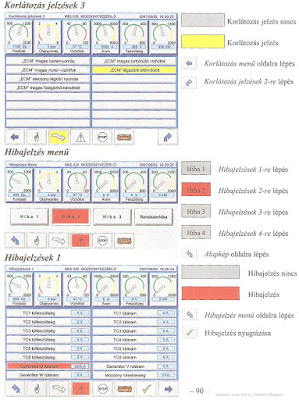

above: MedRes! Error signals    below: NoHigher! Main Menu
above: MedRes! Driver bridge electric measuring and trends    below: MedRes! Bridge "A" & "B"

 above: NoHigher! Caretaking of LCD Touchscreen surface
 above: NoHigher! Diesel-Oil Fuel System - Gázolajrendszer
above: MedRes! Cooling Water System - Hűtővízrendszer
above: NoHigher! Cooler fan - Hűtőventillátor
above: MedRes! Cross section of "A"-end off Driver-bridge - Vezetőállás keresztmetszete
 NoHigher! above: Switch panel    below: Heating - Cooling - Ventillating switchboard

above: Left: MedRes! Crossection   Right: MedRes! Remark: Parts of Numbers

above: MedRes! Switch & Instrument Main panel in Engine room

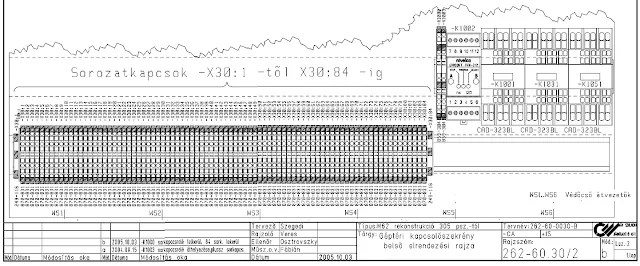

above: MedRes! Switch box in Engine room - Géptéri kapcsolószekrény

aboveMedRes! Electic assembly signals of Switch box in Engine room - Géptéri kapcsolószekrény elektromos szerelési jelzései
above: NoHigher! Compressed Air System
 above & below: NoHigher! Brake panel - Fékpanel
 above: NoHigher! Brake lever valve

 NoHigher! above: SzF Dumping valve    below: MB Jettison accelerate valve
above: NoHigher! Hit-Button Emergency-Brake valve - Ütőgombos vészfékszelep
above: MedRes! Contact Diagram of Hydrostatic Auxiliary Devices
above: NoHigher! Hydrostatic drive of: Charge generator, Main gen.-Cooler Fan,
above Two & below: MedRes! Cable structure
above: HiRes! 24V DC Trackline of Energy Supply Cable-lash in Engine Room - 24 V Egyenáram Energiaellátási Kábelek Nyomvonala a Géptérben
above: HiRes! Driver stations and Engine Room Lighting drawing - Világítási rajz

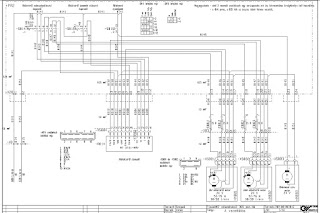

below: MedRes! Electric Current Circuit Drawings - Elektromos Kapcsolási Rajzok











above: MedRes! Driver Station UIC connector - Vezetőállás UIC csatlakozó
above: NoHigher! Brake measuring sheet - Fék mérőlap
