MOM által gyártott tüzérségi tájoló 1915-ből. (Redipuglia Olaszország, I. Világháborús múzeum.)
(photo: Herczeg Tamás)
A meridián pontos meghatározására többféle lehetőség van, ezek közül az egyik legismertebb az úgynevezett indiai kör: A földbe függőlegesen leszúrunk egy árnyékvető pálcát, amely köré koncentrikus köröket rajzolunk. Előbb délelőtt, majd délután megjelöljük a körökön azokat a pontokat, amelyekre az árnyékvető csúcspontjának árnyéka esik. Az árnyékvető talppontjától egyenest húzunk az azonos körön megjelölt két érintési pontot összekötő húr felezőpontján át, ez lesz a meridián vonal, amelyhez minden szöget viszonyítani kell. Éppen ezért a napóraszerkesztésnek is a meridiánmeghatározás az első lépése, amint azt Vitruvius már a Kr.u. I. században leírta:
56.) MOM (Magyar Optikai Művek - Hungarian Optical Works/Factory) Budapest _ Geodesy műszerek: Theodolite, Szintező, Levels, Tájoló, Labor műszerek, Haditechnika _ Optics, Military Technics _ MOM-Alapítvány-Foundation:
A napóraszerkesztés első lépése: az A-B meridiánvonal
kitűzése. (Vitruvius: Tíz könyv az építészetről. (Fordította: Gulyás
Dénes). Quintus Kiadó, Szeged, 2009. 193. old.)
A napórák szerkesztése gyakorlatilag a Nap „t” irányszögének meghatározását jelenti egy
adott földrajzi helyen. A fentiekben megadott sin(t)=sin(A) * cos(m) / -cos(d)
egyenlet azonban átrendezhető oly módon, hogy a „t”-val
jellemzett helyi csillagászati idő ismeretében kiszámolható a Nap meridiánhoz
viszonyított „A” irányszöge, azaz közvetve az Észak-Dél irány. Ez elviekben azt
jelenti, hogy egy napóra iránytűként is funkcionálhat! Persze egy ilyen
Nap-iránytű tervezése sok számítást igényel, mivel egy év minden napjára, a
nappalok minden órájára ki kell számolni a Nap irányszögét, ráadásul figyelembe
kell venni a szélességi körrel jellemzett pozíciót is, a terveknek pedig
fizikai realitást kell adni, azaz meg kell építeni magát az eszközt. Egy ilyen
Nap-iránytű tervrajza látható az alábbi ábrán:
A kérdés az, hogy van-e olyan szituáció, amikor szükség van
egy ilyen bonyolult(nak tűnő) iránytűre? A következőkben néhány példát mutatunk
be, amikor a tájékozódáshoz Nap-iránytűt (is) használtak.
A Nap-iránytűk egyik leggyakoribb alkalmazása a sivatagi
tájékozódásban volt.
Az alábbi ábrán a fenti tervrajzon ábrázolthoz hasonló
felépítésű Nap-iránytű látható.
Az Abramsokat az USAAF és a RAF észak-afrikai
hadműveleteiben használták 1942-ben. Minden B-24 „Liberator” bombázót
elláttak egy Nap-iránytűvel és a legénységet felkészítették annak kezelésére
arra az esetre, ha a repülőgép a sivatag felett balesetet szenvedne.
A brit hadsereg sivatagi osztagában jórészt a „Cole Mk2”
és „Cole Mk3” típusú Nap-iránytűket használták, ez utóbbival látták el a
francia hadsereg „Marmon-Herrington”
harcjárművek legénységét is az 1943-as sivatagi harcokban.
„Cole Mk2” és
Az „Abrams” és „Cole” típusú Nap-iránytűk
felépítése meglehetősen bonyolult, kezelésük is alapos felkészültséget igényel.
Ezeknél egyszerűbb, könnyebben alkalmazható Nap-iránytűt szerkesztett egy I.
Világháborús veterán mérnök, Ralph Bagnold, aki őrnagyi rangban szolgált
az angol hadseregben és főleg új-zélandi önkéntesekből sivatagi századot
szervezett 1941-ben.
„
Bagnold” típusú Nap-iránytű
Ismerve, hogy a meridián meghatározásának pontossága erősen
függ a helyi (csillagászati) idő ismeretének hibájától, Bagnold különös
gondot fordított a pontosidő ismeretére. Ehhez a BBC pontosidő-jelző szolgáltatását
vette alapul, amit időnként csillagászati táblázatok segítségével még
szextánssal is ellenőrzött. A pontos navigáció révén századával mélyen behatolt
a sivatagba, ahol - elsősorban az olasz csapatokon - rajtaütéseket hajtott
végre. A későbbiek során ötvözték a Bagnold Nap-iránytű egyszerűségét és
a Cole Nap-iránytű sokoldalúságát és megalkották a „Howard”
Nap-iránytűt, amely a brit hadseregben még az 1990-es években is használatban
volt.
„
Howard” típusú Nap-iránytű.
A Nap-iránytűk nem csak a sivatagi tájékozódásban tettek
nagy szolgálatot, alkalmazták őket a tengeri navigációban is. Az amerikai
haditengerészet mentőcsónakjaiban egészen az 1970-es évek végéig
rendszeresítették a „Marean-Kielhorn” típusú Nap-iránytűt, amelynek elve
sokkal inkább egy szextánshoz hasonlított, mint egy napórához, így nem
vízszintesen, hanem függőlegesen kellett tartani, és színszűrőkkel is
rendelkezett a Naphoz viszonyított mérésekre.
A II. Világháborúban nem csak az angolszász csapatoknál
alkalmazták a Nap-iránytűt, hasonló szerkezetek feltűntek a német légierőnél
is. A C. Plath Hamburg cég már a II. Világháború előtt kifejlesztett egy
Nap-iránytűt, amely egy beépített Junghans precíziós órát is
tartalmazott, a csillagászati időt pedig rádió adó-vevőn keresztül
közvetítették.
A berendezést leginkább a tengerek fölötti navigálásra
használták leginkább Anglia bombázásakor. A dokumentációk szerint a Messerschmitt
Bf 110 és a Heinckel He 111 típusú bombázók, valamint a Junkers
Ju 290 szállítógépek legénységét látták el a készülékkel. A pontos időt
rádión adták meg.
A jórészt éjszaka végrehajtott bombázásokhoz a napórát mikrométerdob
szextánsra, majd buborék-oktánsra cserélték le. Ez utóbbinál az észlelőtükör
egy gömb („buborék”) középpontjában volt, a félgömb vízszintes pereme képezte a
mesterséges horizontot.
Mikrométerdob szextáns és
A navigáláshoz két emberre, a navigátorra és az
óraleolvasóra volt szükség. Miután a készülék és az óraleolvasó óráját a bázis
órájával másodperc pontosan egyeztették, megkezdték a repülést. A navigátor egy
forgó dobon helyezkedett el, mellette ült az óraleolvasó. Amikor a navigátor
befogta az oktáns célkeresztjébe az adott tájékozódási objektumot (pl.
csillagot), megszólalt: „zéró” és elindította az oktáns óráját. A „zérót”
hallva az óraleolvasó feljegyezte a karóráján látható időt. A célkeresztet
folyamatosan a célobjektumon tartva az oktáns az előre meghatározott 40 vagy 60
vagy 90 másodperc múlva rögzítette az oktáns skálájának változását. Az időből
és a skála adatából az útra egy előre
megadott képlettel kiszámolták a repülőgép pozícióját, amit a repülési
naplóban rögzítettek és a térképre berajzoltak, majd folytatták tovább a
pozíciómeghatározást.
A repülési pozíció ily módon történő ellenőrzésére a katonai
szállító és a polgári repülésben is mind nagyobb igény volt, ezért az
utasszállítókon is plexi kupolákat alakítottak ki a navigátoroknak vagy a
vezetőfülkében felfelé is megnövelték a kilátást.
Antonov AN-26 szállítógép (
www.facebook.com Hűen a Hazához, ...),
Lisunov Li-2 és
Iljusin
IL-14 személyszállító repülőgépek plexi kupolával. (
Sztraka Ferenc Légi fényképész)
Azt gondolhatnánk, hogy a műholdas helymeghatározás
széleskörű elterjedésével a Nap-iránytűk kora végleg lejárt, azonban éppen az
űrkutatás az a terület, ahol alkalmazása ismét fontossá vált. 1997. július 4-én
több mint féléves utazást követően leszállt a Marsra a Pathfinder
marsjáró, amely közel 3 hónapon keresztül továbbította a Mars légkörére,
klímájára, talajösszetételére vonatkozó adatokat. A robot a kamerái
segítségével több mint 16000 képet küldött a Mars felszíni képződményeiről is,
amelyekkel azonban az volt a gond, hogy nem lehetett azonosítani a képen
látható formákat, mivel nem jelezte semmi, hogy a kamerák milyen irányban
állnak. A hasonló problémák megoldására Bill NYE mérnök, televíziós műsorvezető
Nap-iránytű alkalmazását javasolta. A vezetése alatt álló csoport
Nap-iránytűjét 1999. április 21-én a Cornell Egyetemen (Ithaka, New York, USA)
tartott sajtótájékoztatón mutatták be. Érdemes megemlíteni a tervező csoport illusztris
tagjait:
- Jon LOMBERG, a Mauna Kea Center for Astronomy Education, Hawai tanácsadója,
- Tyler NORDGREN, a U.S. Naval obszervatórium csillagásza,
- Woodruff SULLIVAN, a Washingtoni Egyetem csillagásza és napóra szakértője,
- Louis FRIEDMAN, a U.S. Planetary Society titkára,
- Steven SQUYRES, a Cornell Egyetem csillagásza,
- Jim BELL, a Cornell Egyetem csillagásza.
A csoport által tervezett Nap-iránytű tulajdonképpen egy 6 dkg-os, 8x8 cm-es alumínium lapra festett számlapból és egy árnyékvetőből állt. Funkciója kettős volt: az évszak és napszak meghatározása, valamint segítség a marsjáró kamerájának fókusz- és színbeállításához. A marsi Nap-iránytűt a Spirit és az Opportunity marsjárók 2004. évi megérkezéséhez tervezték, felépítését a következő ábra mutatja:
Óravonalak nincsenek a Nap-iránytűn, a marsjáró mozgása, irányváltoztatásai miatt azok fölöslegesek. A marsi Nap-iránytű „működése” hasonló a földiéhez, azzal a különbséggel, hogy nem a Földre, hanem a Marsra vonatkozó értékekkel kell számolni. (Például az Egyenlítő hajlásszöge a pályasíkhoz nem 23,45 fok, hanem 25,2 fok, vagy a rotációs periódus nem 23 óra 56 perc, hanem 24 óra 37 perc, továbbá a sziderikus keringési idő nem 365,25 földi nap, hanem 668 marsi nap, azaz sol.) Bill NYE ötletét a NASA jónak találta, és meg is valósította a marsjárókon. A Nap-iránytűt úgy helyezték el, hogy az mindig a kamera látóterében legyen, így az árnyék alapján mindig következtetni lehetett a Nap helyzetére. Ha alaposabban megnézzük a marsjárók képeit, akkor felfedezhető rajtuk a Nap-iránytű.
A Nap-iránytű mind a Spirit, mind az Opportunity esetében jól vizsgázott, ezért kisebb módosítással (évszám, szlogen, feliratok és rajzok) felhasználták a 2012. augusztus 6-án Marsra érkező Curiosity marsjárón is.
A Curiosity marsjáró Nap-iránytűje.
A Földről a Marsra utazó embernek számos kihívással kell megküzdenie, ezek egyike a földi és marsi időszámítás (év, évszakok, napok hosszának) különbözősége. Kezdetben valószínűleg a helyi időknek (is) lesz létjogosultsága, amely jelzésére a legalkalmasabb eszköz a napóra. A marsi napóra szerkesztésének algoritmusa hasonló a földiéhez, olyannyira, hogy például egy földi koordinátákkal megadott marsi „Budapesten” egy délre néző fal északra mutató árnyékvetőjű napórája akár Vitruvius leírása alapján is egyszerűen megszerkeszthető, de akinek nincs kedve szerkesztgetni, ehhez már szabadon letölthető számítógépes program is rendelkezésre áll.

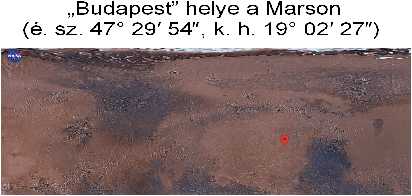

Egyszerű szerkesztésű napóra-modell a marsi „Budapestre”. (Lennox-Boyd és
www.shadowspro.com nyomán.)
Írta és szerkesztette: Herczeg Tamás (64.) nyugállományú Mikrobiológus -Budapest- a MTA Magyar Csillagászati Társaság és a Napóra Szakosztály tagja
