125.) Т-72 „Урал” Основной боевой танк - T-72 MBT - közepes alap-harckocsi _ Tank comparison

Т-72 „Урал” Основной боевой танк - T-72 "Ural" MBT - közepes alap-harckocsi _ Tank comparison and ammos HE, HESH, APFSDS, Kumulatív és keményfémmagvas lövedékek (Wikipedia)

Refreshed! to-103%-21.06.2017.-Regulated+++

Т-72 „Урал” Основной боевой танк - T-72 MBT - közepes harckocsi/Tank és összehasonlítások

above: NEW pic! T-72 memorial - pamjatnyik - emlékmű
above: NEW! Juci'bacsi's photo from 1979. by 'Zenit-E' "Helios" 24x36: MedRes! "Pajzs-79" - "Shield-79" VSz - WP coalition exercise T-72 at Várpalota Fire-Range in 'Winchouse'-zona.

above: NEW pic: Juci'bacsi's dia/slide scanned collection: T-72B source: Juci'bacsi original diafilm/slide photo by soviet 'Zenith-TTL' 24 x 36 camera at Várpalota Firing Range (Winch-house' - "Csörlőház") 'Western Large-field' - Nyugati Nagymező on 'Shield 78' - "Pajzs-79" Warsaw Pact (WP) - Varsói Szerződés (VSz) coalition Exercise - Koalíciós Gyakorlaton. I was there as MN 36th AT regiment -Kiskunhalas- cmdr. of AT battery - mint ütegparancsnok szerepeltem a gyakorlaton.

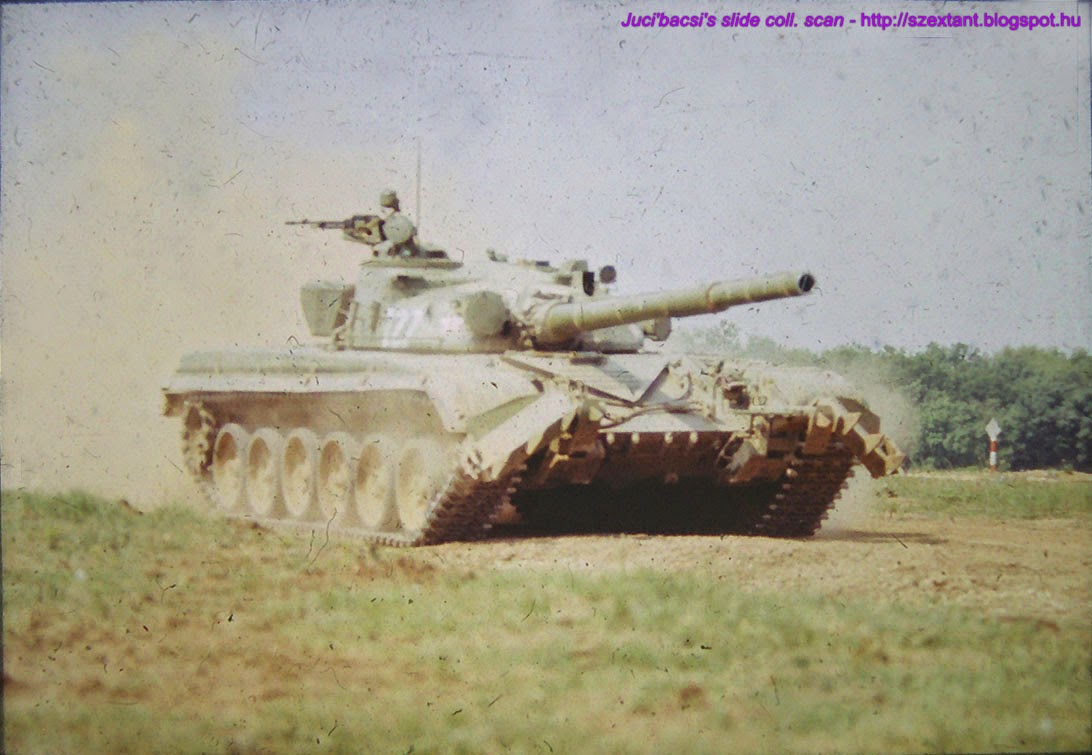

below: NEW pics!: Juci'bacsi's dia/slide scanned collection: source: GDR-NVA's 'Armee Rundschau' Magazine from later 1970's   www.retrocams.com

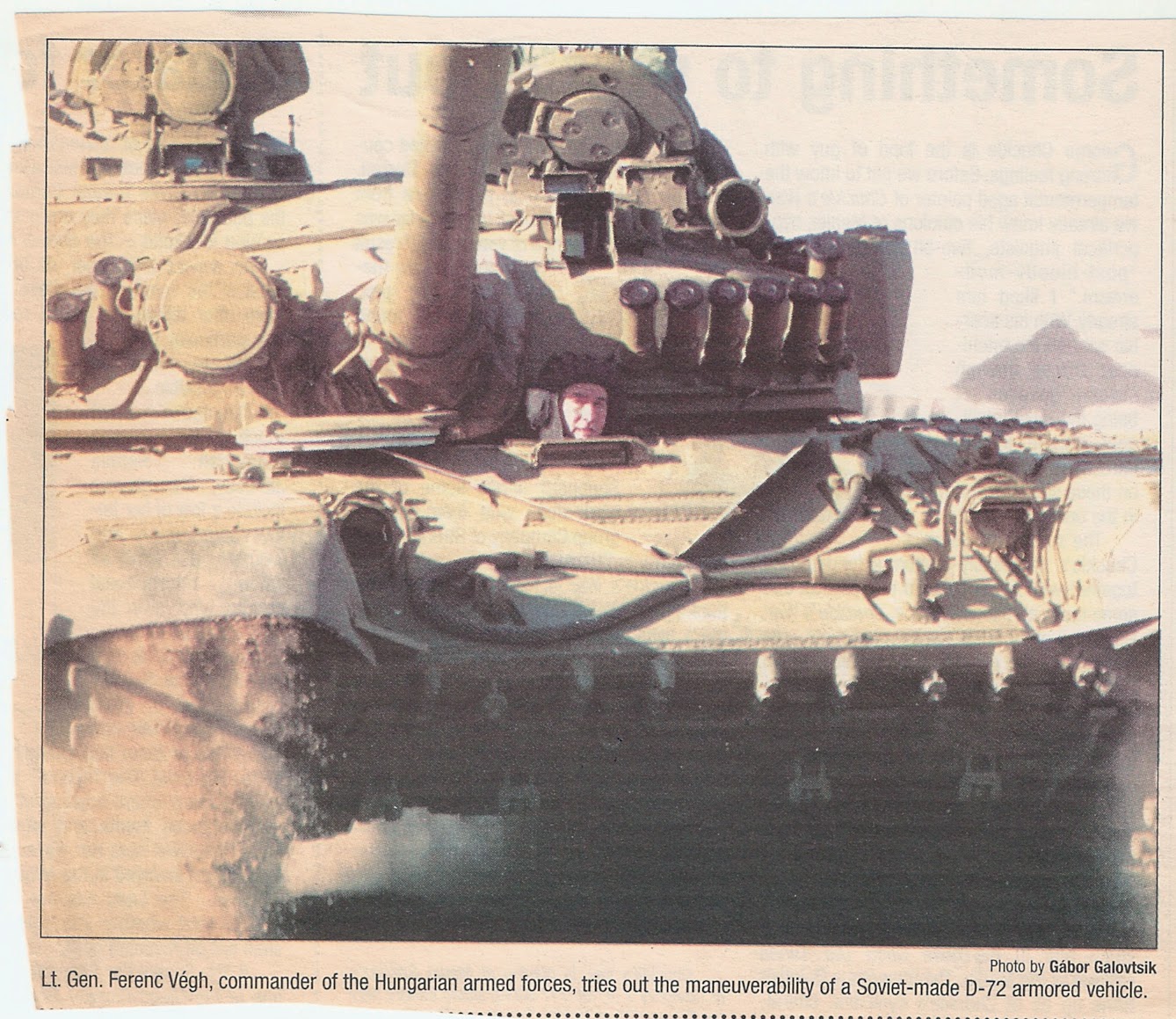

above: Juci'bacsi's photos: New pic! HiRes! Hungarian T-72 metal gift model in ret. avn. st.sgt. Katona "Tesó" Józsi nyá. rep. ftőrm. Mi-8 board-mechaniker's Museum at Doba near "Somló"-hill in transdanubian district veszprém county.


Above: Left; Hungarian T-72B - Right; Juci'bacsi's scanned collection: HiRes! Gen. VÉGH Ferenc former HDF's COS in T-72, because He was original armor commander
above & below: Hungarian Army's T-72Bs

above & below: HiRes! Hungarian Defence Forces T-72B at Tata MH. 25th "Klapka György" Infantry brigade

HuDF: Harckocsikkal lőttek Szomódon - Tank Live Fire Ex. at Szomod
Hu. text: Az 1971-ben tervezett T-72 harckocsi a volt szocialista országokban ma is a páncéloserők büszkesége, pontosabban az egyetlen, többé-kevésbé korszerűnek mondható tank a szovjet örökségből. Magyarország mintegy 300-at tart szolgálatban a kiöregedett T-55-ösök mellett. A források többsége megegyezik abban, hogy Irak körülbelül 700 T-72-essel rendelkezik. (A sokkal szerényebb képességű T-55-ösökből 1500, más források szerint 500 darab maradt.)
A 780 lóerős dízelmotorral hajtott jármű mozgékonysága, terepjáró-képessége kiváló. Páncélzata réteges, a legjobban védett helyen 280 mm vastag. A T-72-eshez reaktív védelmi rendszert is kifejlesztettek. Ez kis robbanótöltetekből áll, amelyek találatkor felrobbannak. Így mielőtt a lövedék elérné a páncélt, és megkezdené átfúrását, a reaktív töltet eltéríti útjából.
A 125 mm-es, sima csövű, lézeres távmérővel kiegészített löveg képes a szövetséges harckocsik megsemmisítésére, kivált ha oldalról vagy hátulról lepheti meg azokat. Nyílt terepen, megfelelő taktika mellett ez ritkán fordulhat elő, városi harcban azonban nehezen kerülhető el, hogy a mellékutcákban, iskolaudvarokon megbúvó tankok lövéshez jussanak.
A lövegből páncéltörő rakéta (ATGM) indítható, amely 4000 méterig hatásos, és 550 mm acélon tud áthatolni. A harckocsi fegyverzetéhez tartozik egy, a löveggel párhuzamos géppuska, és egy a toronyra szerelt, mozgatható "légvédelmi" gépfegyver, amely azonban vajmi keveset ér repülőgépek ellen, így azt is inkább közvetlen emberölésre szokás használni.
Video-NEW!: Hk és Hjmü. vezetés: Tatán   www.honvedelem.hu
above: NEW! MedRes!  July of 2015.: ret. vol. ops. res. Col. Dr. Hajós Dezső (Right) nyá. ÖMT. ezds.  my friend at city of Szentendre occasion of WO' passing-out celebration. - T-72 (Tts-i) Altiszt avatási ünnepségen, statikus bemutatón 2015. július on static display.  source: www.facebook.com

aboveNEWHiResMod-1. Created by Juci'bácsi's. The Divide Diagram of Combat Armors - "Panzers" - Harci Páncélosok, Harcjárművek felosztása harc.-tech. rendszer-blokkséma   also Courtesy FREE!

above: new! NoHigher! Mrs. Alice Eve British actress born in London 1982 star of Hollywood.  (above three man crew) They had any courage that they looking to Boss' into eyes She was wearing the new armor coctail dress.  -  Nyíltan az új páncélos báli ruhába öltözött főnökük szemébe mertek nézni.

belowNEW! "But She leave at home Her famous Russian Military Tank watch for stern officer", Right: Wostok Tank Commander's gift-watch


aboveNew picsLeft: T-72 with minesweeper (mine-spilling plough) acessories - aknakifordító ekével

above: HiRes! Finnish Army's T-72B
above: NEW pic: Bulgarian parade at Sofia downtown.
Műszaki adatok: Hu. text:
Méretek
Test hossza
6,9 m
Magasság
2,19 m
Szélesség
3,58 m
Harci tömeg
44,5 tonna
Teljesítmény
Max. sebesség úton: 60 km/h; Max. sebesség terepen 45 km/h
Fegyverzet
125 mm-es löveg; 7,62 mm koax. PKT géppuska; 12,7 mm AA NSVT géppuska; 2A46M pct. rakéta
Egyéb adatok
Személyzet
3 fő
http://index.hu/politika/kulfold/usaterror/arzenal/t72?print

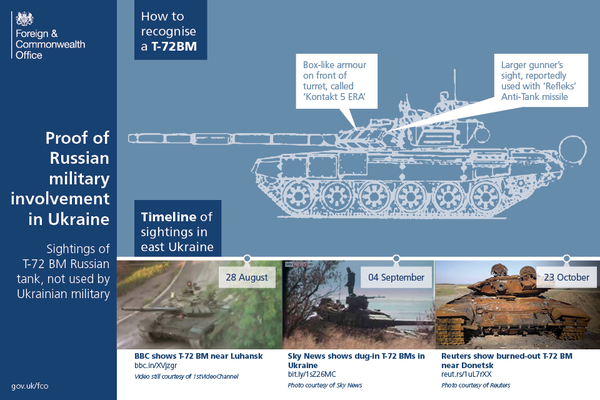

above: New pic! Different thhe T-72A between T-72BM (explanation for president Putin)
above: Ukraine T-72 nowadays
Syrian T-72 in action

YouTube video


above: principal of APFSDS (Armor Piercing Fin Stabilized Discharge Sabot) 'Goose neck' Hu. nickname) shell
- az Űrméretalatti Keményfémmagvas (porkohászati úton előállított wolframkarbid, vagy gyengített U-235 urán) -LSzP -  Leválóköpenyes Szárnystabilizált (sima csövű löveghez) Páncéltörő Lövedék "Libanyakú" (magyar becenév) működési alapelve.
source: Haditechnikai Szemle - még az igazi jó régi piros.

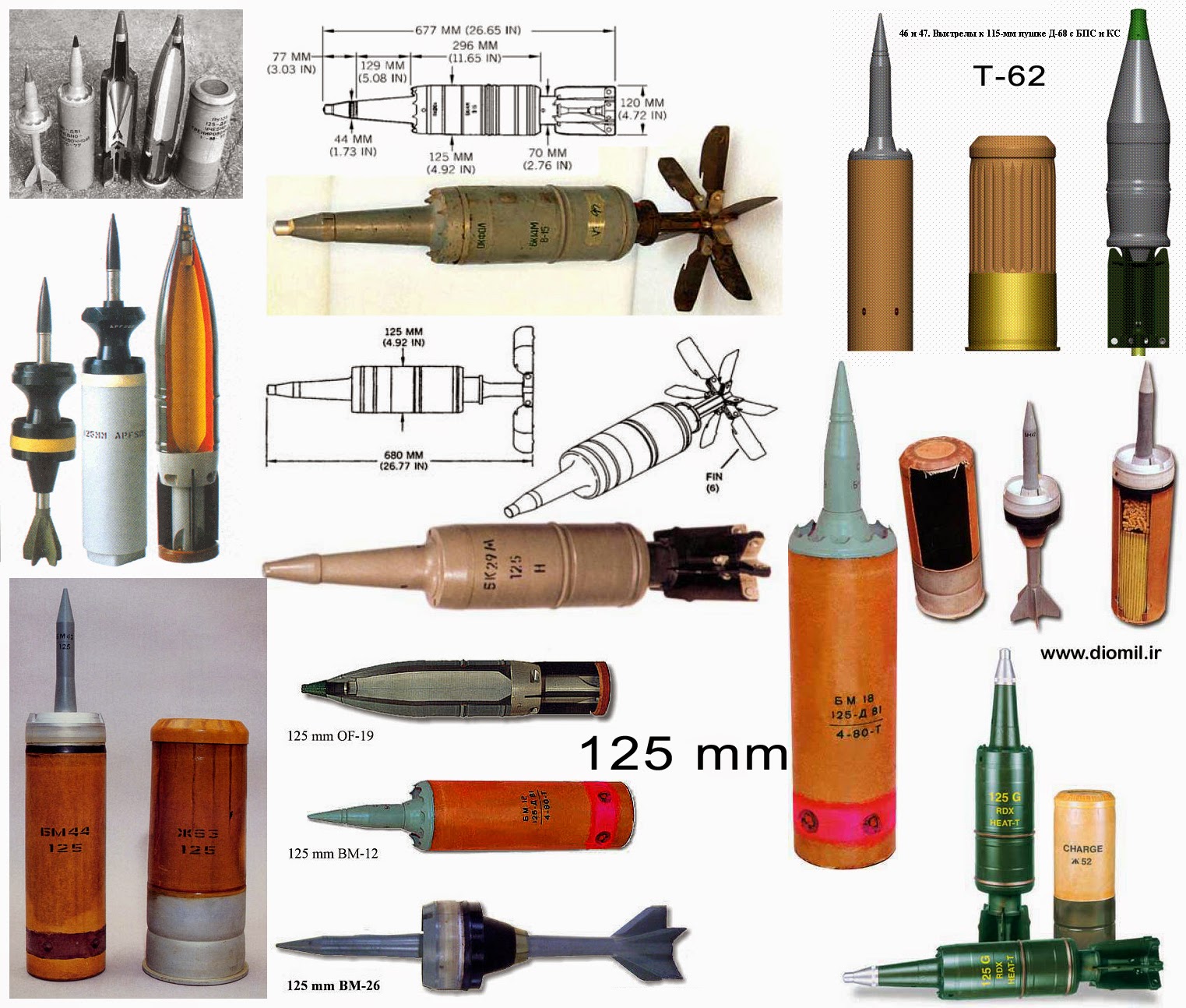

above: T-72's 125 mm ammo collection
Kumulatívval:

Ruszki 125mm-es 2A46M ágyú 3BK-31 lövedéke átüt 80cm-t.
Amcsi  (Német) 120mm-es M256 ágyú M-830 lövedéke átüt 60cm-t.
Angol  105mm-es L7 ágyú M-622 lövedéke átüt 40cm-t.

Ruszki 125mm-es 2A46M ágyú 3BM-48 lövedéke átüt 80cm-t 2km-en.
Amcsi  (Német) 120mm-es M256 ágyú M-829A3 lövedéke átüt 82cm-t 2km-en.
Angol  105mm-es L7 ágyú M-900 lövedéke átüt 52cm-t 2km-en.

above: T-72 lőszereinek bemutatója a Debreceni "Gábor Dénes" Katonai Középiskola diákjainak Tatán az MH 25. Klapka György löv. dd-nál. 2014. Right: Lőszer az APFSDS kinetikai páncéltörő-gránáttal és a  félig elégő töltet-hüvellyel.   below: NEW!
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Armor magazine from 1970s

above: new! The 'Newton cradle' princip of 'Hopkinson'-effect HESH armor destruction shell to armor. - A páncélrepesztő gránát működési elve.  below: NEW! Demonstration with biscuit.

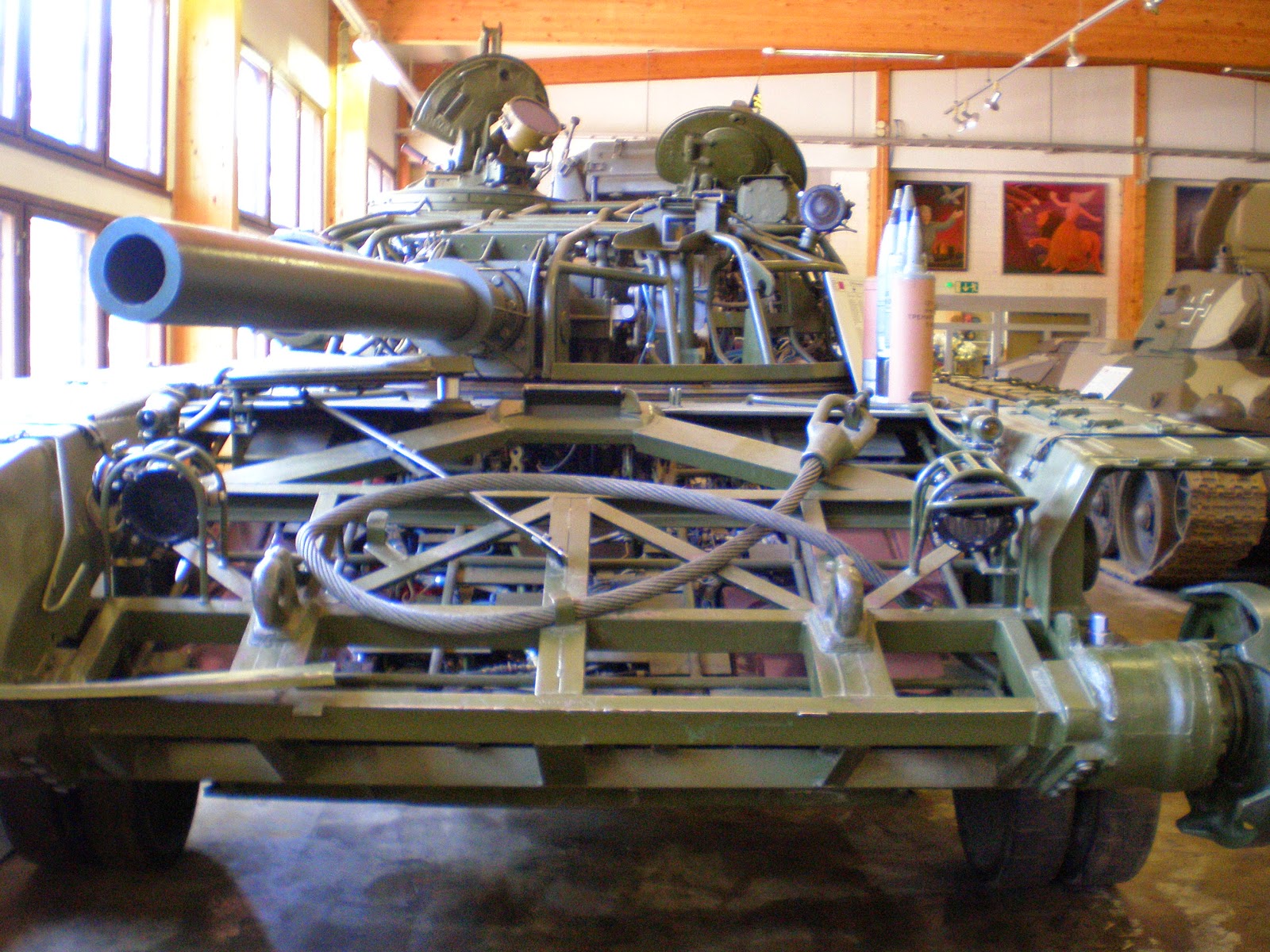

above: HiRes Big! T-72 cutaway-bone study stand
aboveNEWNoHigher! Russian Reconstruction Motorpool Factory. T-72 and BTR-80A
above: 2A46-125 125 mm smooth bore gun

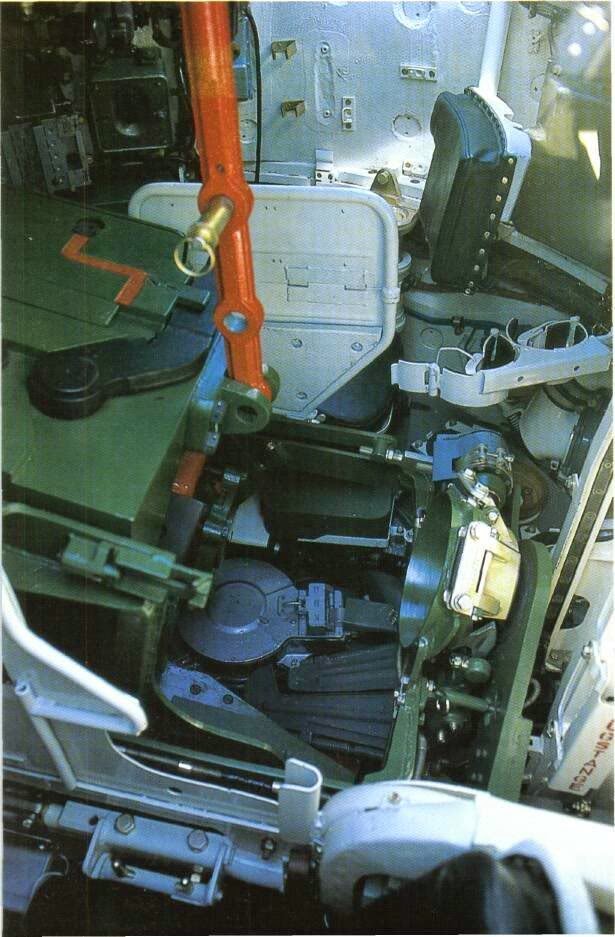

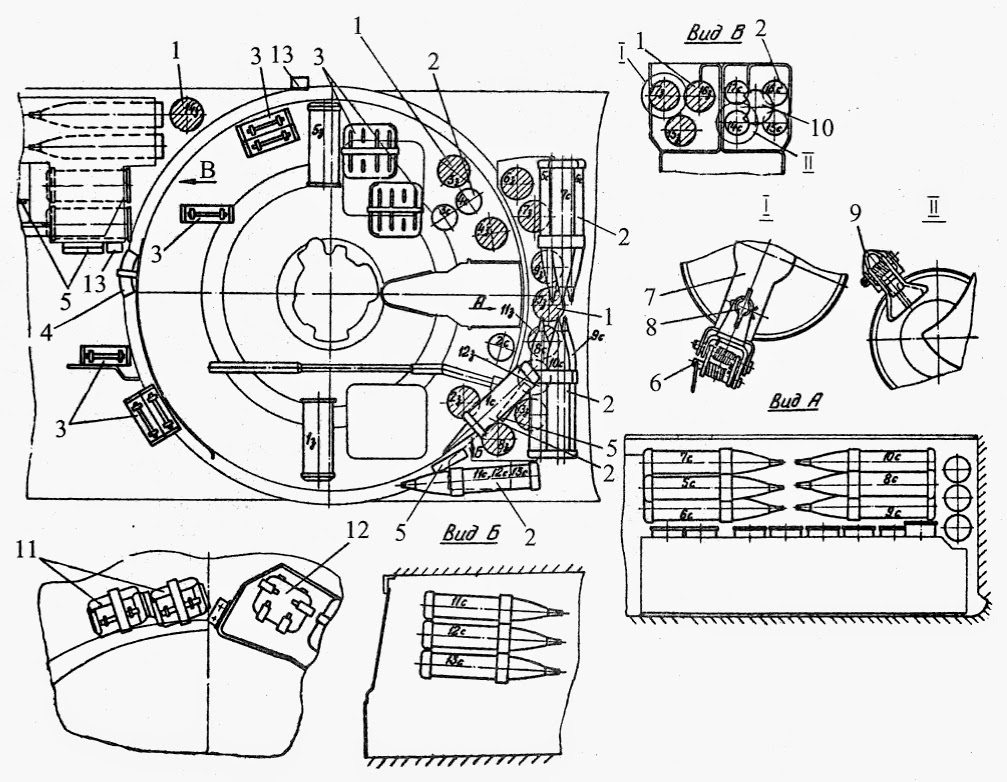

Below: Left; HiRes Big! V-12 Diesel   Right; gun's autoloader in the turret

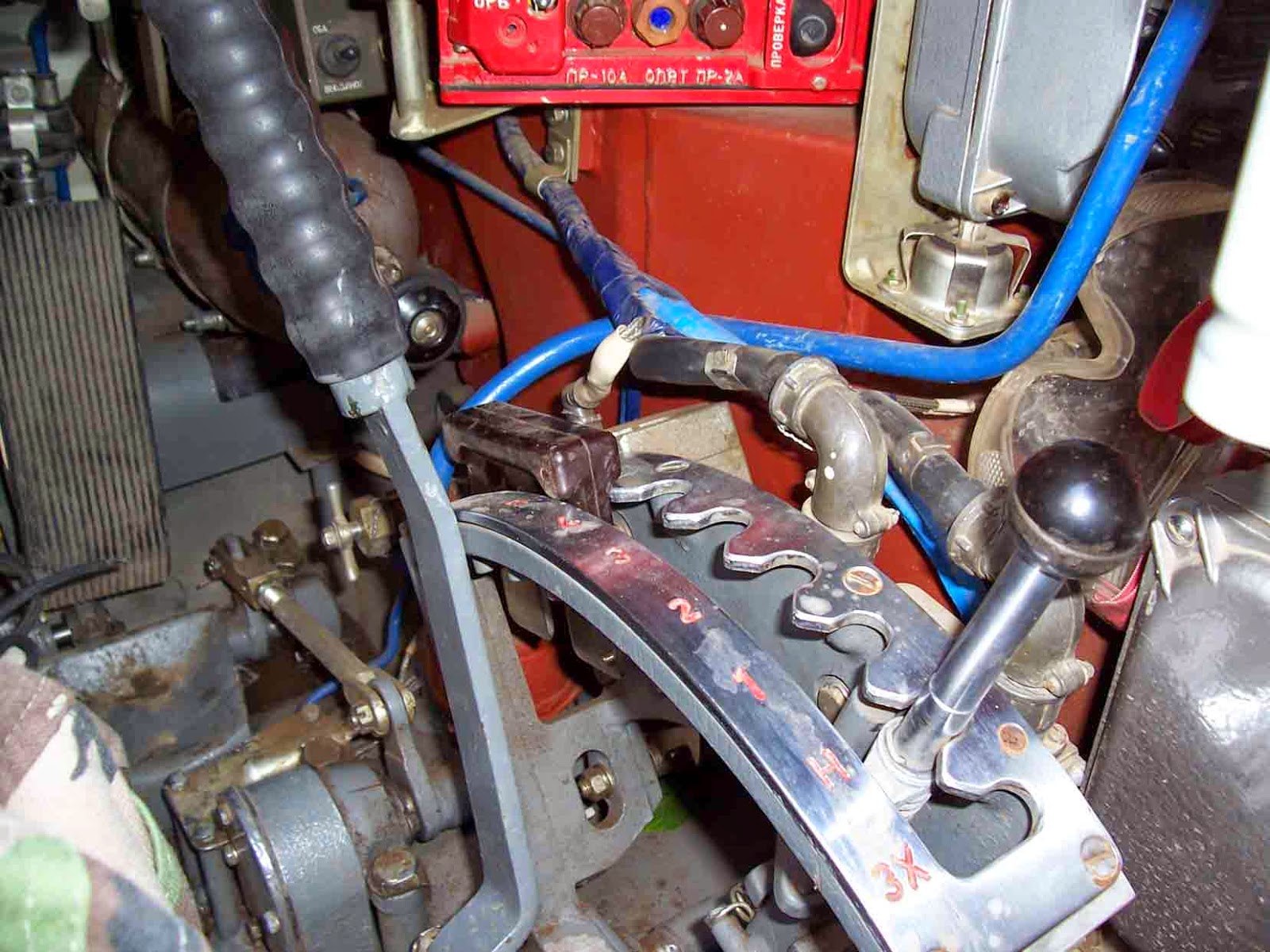

above: Left; HiRes Big! Handles and pedals in driver's area - kezelőszervek amellyel a motort is vezérlik

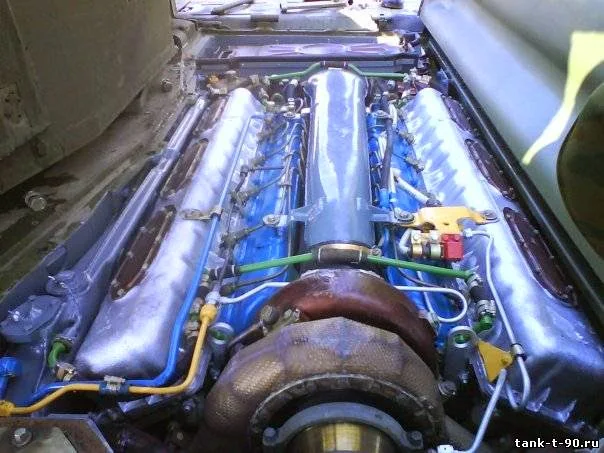

above: NEW! The typical "V" angle arrangement two big cylinders by Alice Eve actress.

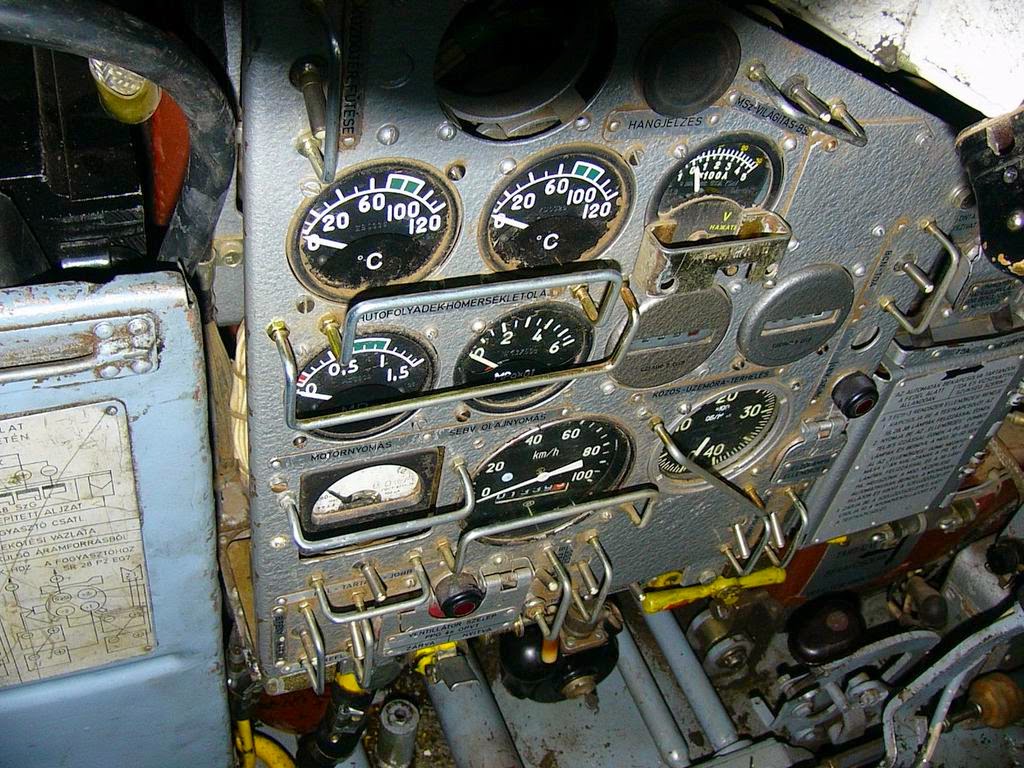

above: NEW! MedRes! Röntgen/hour instrument in driver space. Wow! Kiakadna a fentit láttán. Leonhid Varlamov- www.mmet.livejournal.com
above: seat of T-64's driver
below; Driver's trainer cab - symulators

above: NEW! MedRes! Tank-driver in  fitness trainig - Harckocsivezető edzésben

above: New! GDR- NVA parade MedRes! source: Bundesarchiv   Right: in Moscow parade
above: New pic! T-72B with minespiller plough in Hungarian Army at MH.1 Klapka György Infy. Bde. - Tata - T-72 aknakifordító ekével felszerelve Tatán

above: NEW! HiRes! other similar at Bábolna agricultural combine: 'Casei' "Axial-Flow" harvester

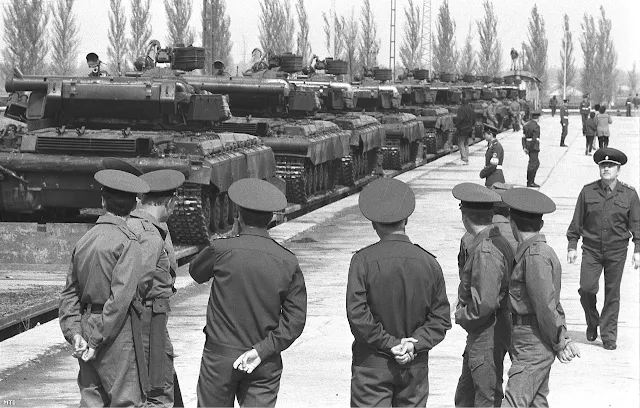

above four pics: Hungarian T-72s railway transport  source: www.Index.hu

above four pics: Tatára az MH 25. K.Gy. löv. dd-hoz szállításhoz vagonírozzák be a harckocsikat. - below: VT-55 "Bika"
above: NEW pic: Hu Army's T-72 train at Kecskemét MÁV railway station on "KS" coach 2008.08.18-n.
aboveNEW pic: Hu Army's T-72M with reactive armor on trailer.

above: NEW Pics! Hungarian trailer accident on high-way.
above: HDF - Hungarian Defence Forces (MH - Magyar Honvédség) MH 25. K.Gy. löv. dd. T-72s

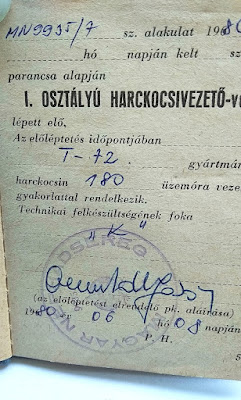

above: New! Juci'bacsi's scanned of original collection MedRes! My T-72 3rd class driver licence.
Hu. text: HDF: former MN: T-72, T-72K, T-72M, T-72MK, T-72M1, T-72A, T-72AV (ruszki, cseh, lengyel, belorusz)
Míg 1986-ban,

Egy harckocsi hadosztály állt:
3 harckocsi ezredből, és 1 gépesített lövész ezredből
3x3+1 harckocsi zászlóaljból: 316 harckocsi
3 gépesített lövész zászlóaljból: 93 BMP-1 vagy D-944 PSZH

Egy gépesített lövész hadosztály állt:
1 harckocsi ezredből, és 3 gépesített lövész ezredből
3+3 harckocsi zászlóaljból: 188 harckocsi
3x3 gépesített lövész zászlóaljból: 279 BMP-1 vagy D-944 PSZH

Volt 1986-ban;
1 harckocsi hadosztályunk (Tata) az
316 harckocsi, és 93 BMP/PSZH
5 gépesített lövész hadosztályunk (Zalaegerszeg, Kaposvár, Kiskunfélegyháza, Nyíregyháza, Gyöngyös) az
940 harckocsi, és 1395 BMP/PSZH

vagyis elrendeztünk;
1256 harckocsit az 1435-ből (hol volt a maradék 179?)
1488 BMP/PSZH-t a 2310-ből (hol volt a maradék 822?)

1988-ban Egy harckocsi dandár állt:
4 harckocsi zászlóaljból: 125 harckocsi
1 gépesített lövész zászlóaljból: 31 BMP-1 vagy D-944 PSZH

Egy gépesített lövész dandár állt:
1 harckocsi zászlóaljból: 31 harckocsi
4 gépesített lövész zászlóaljból: 125 BMP-1 vagy D-944 PSZH

Volt 1988-ban;
5 harckocsi dandárunk (Rétság, Tata, Szabadszállás, Tapolca, Kalocsa) az
625 harckocsi, és 155 BMP/PSZH
11 gépesített lövész dandárunk (Zalaegerszeg, Szombathely, Nagykanizsa, Lenti, Baja, Nagyatád, Mezőtúr, Hódmezővásárhely, Nyíregyháza, Abasár, Gyöngyös) az
341 harckocsi, és 1375 BMP/PSZH

vagyis elrendeztünk;
966 harckocsit az 1435-ből (hol volt a maradék 469?)
1530 BMP/PSZH-t a 2310-ből (hol volt a maradék 780?)
 above: HiRes Big!
above: New! Czech made version
above: new! Hungarian Army VT-72 bergepanzer
above: new! MedRes!

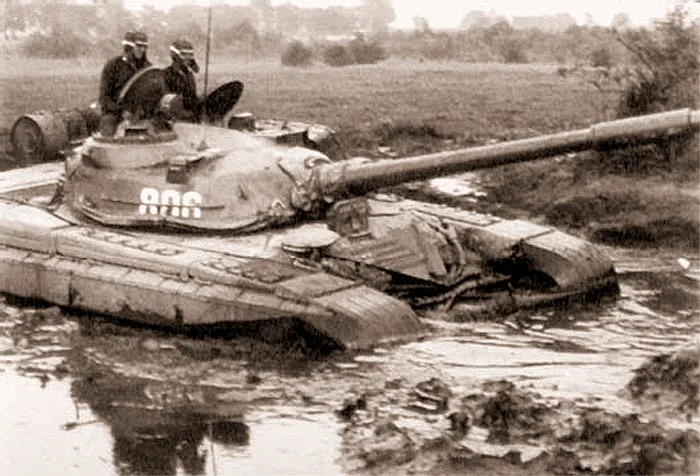

above: Left; wrecking in the smudge  -  Right; also - BottomHiRes Big! Prepare for underwater crossover at bank.
above: New! NoHigher! Russian T-72 crew before live shooting exercise
above: NEW pic! T-72 Russia. Volgograd region. 2014. May 13. Crew training. source:  svpressa.ru-ITAR-TASS

above: new! HiRes! details

above: New scanned old pic! HiResBig! NSzVT A-A 12,7mm heavy machine gun in Hungarian Army in period of Warsaw Pact.   source: facebook.com     Right: Russian T-72's crew

above: NEW pic: T-72 ammo reload with HE shell at Eastern Ukraine nowadays and Russian NSzVT-12,7 mm self-defence AA M.G.
above: NEW pic: MedRes! Juci'bacsi's dia/slide scanned collection: source: ??

above: two NEW Pics! Left HiRes! T-72 / M-84 former Yugoslavian / Serbian modernized MBT with "Stora" IR / LASER sensor & countermeasures device
above: New! HiRes! T-72M4 Czech made modernised tank  below: also! NEW!
above: NEW pic! HiRes! Russian tanks development.
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Soldat und Technik or Wehrtechnik from 1970's
above: HiRes! T-72 developing diagram
a 125mm löveggel szerelt szovjet harckocsi alap típusok:

1964, T-64A, Kharkov, A.A.Morozov
1973, T-72, Nizhniy Tagil, L.N.Kartsev-V.N.Benediktov
1976, T-80, Leningrad, N.S.Popov
1976, T-64B, Kharkov, N.A.Shomin
1978, T-80B, Leningrad, N.S.Popov
1979, T-72A,  Nizhniy Tagil, V.N.Benediktov
1984, T-64BV, Kharkov, N.A.Shomin
1985, T-80BV, Leningrad, N.S.Popov
1985, T-72B, Nizhniy Tagil, V.N.Benediktov
1985, T-80U, Leningrad, N.S.Popov
1985, T-80UD, Kharkov, N.A.Shomin
1988, T-72BM, Nizhniy Tagil, V.I.Potkin

above: Left; Develop - Right; comparison between: M1 'Abrams' - KMW Leopard-2 - T-90/72 'Ural'
Сравнение габаритов корпусов танков «Абрамс», «Леопард-2» и Т-90С.
Видны значительно большие объемы МТО зарубежных танков
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: SuT or WT from 1970s
above: NEW! Contour compoarison of  T-80U & M1

above: 5 comparison pics: NEW! below: M1 "Abrams" & T-72
above: small wheel as demo    below: small wheeled T-64 predecessor of  T-72
above: HiRes! cross section of T-64 MBT      (source:www.otvaga2004.narod.ru )
above: HiRes!

above & below: NEW pic! HiRes Big! Hungarian Army T-72 turret with NSzVT 12,7 mm A-A Heavy machine Gun (M.G.)


above: armor thick
above: HiRes! T-64 hull's front armor construction

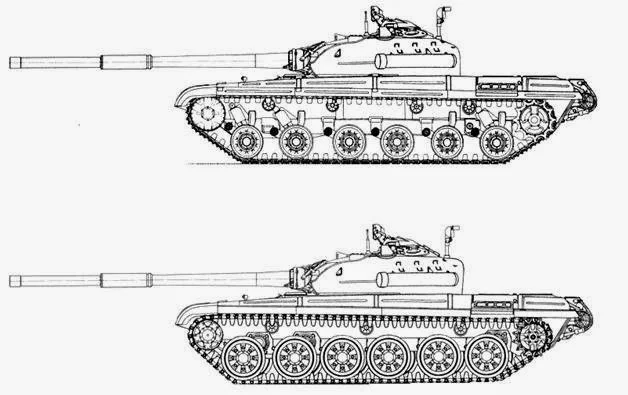

above: comparison of the T-64B and T-72B
Hu. text: Jóllehet a T-72 külsőleg hasonlít a T-64-re, valójában más tervezőintézet tervezte. A T-72 a T-55 utóda volt és azt 1981-ig felváltotta. A T-72 tűzerő képességben hasonló volt a T-64/80 harckocsikhoz, de kevésbé védet. A harckocsit tömeg tanknak tervezték. Ez azt jelenti, hogy a harckocsi ugyanolyan erős ágyúval van felszerelve és mozgékony ellenben a többi harckocsival ellentétben gyengébben védet. A tervezők úgy gondolták, hogy a T-72 az ellenségre nagy tömegben támadrá és mivel gyengébb nagyobb számban gyártható. A páncélzata rétegelt páncéllemezekből áll, mely  a toronynál maximum 280 mm, a páncéltestnél orrészénél olyan 80  mm. Ez nem áll ellen a modern lőszereknek ( pl: nyíllövedék). A védelem  javítása érdekében a T-72 megtartotta a korábbi szovjet tankok alacsony magasságát. Lövege a T-64 kései változatán megjelent 2A46 125 mm-es löveg volt, mely APFSDS-T ( nyomjelzős, leváló köpenyes, szárnystabilizált, űrméret alatti, páncéltörő nyíllövedék), HEAT-FS ( szárnystabilizált, robbanótöltetű, csúcsos páncéltörő gránát) valamint HEFRAG-FS ( szárnystabilizált repeszgránát) gránátokkal tud tüzelni. A T-72  vízszintes automata töltővel van felszerelve, mely 8 lövés/perc tűzgyorsaságot biztosít a harckocsinak. A T-72 egy V-12 dízelmotorral van felszerelve, mely képes bármilyen olyan folyékony anyaggal müködni mely éghető. A T-72 első harci alkalmazása az 1982-es Arab-Izraeli háború során volt, ahol szír oldalon harcolt. A harckocsi erős harckocsinak bizonyúlt, még az izraeliek legújabb tankját a Merkavát is képes volt leküzdeni. De az is bebizonyult, hogy találat esetén gyakrana torony lerepült megölve a teljes személyzetett. A T-72 bevetésre került az Irak-Iráni háborúban és mindkét Öbölháborúban. Az iraki T-72 hatékonyságát csökentette, hogy nagyrészük nem volt felszerelve éjszakai írányzékkal, csak normál páncéltörő gránáttal volt felszerelve ( mely nem tudta le küzdeni az Abramsot szemből) és, hogy nagy részüket még harc előtt megsemmisítette az amerikai légierő. Szovjet/ részről a T-72 részt vett Afganisztáni háborúban (1979-1989) és a Csecsen háborúban. Ezekben a harcokban a T-72 elvétve került szembe ellenséges harckocsikkal. A nem régibben lezajlott Orosz-Grúz háborúban (2008.08. 08. ) a T-72-es újabb valtozata is részt vett, ahol grúz T-72-kel került szembe. A T-72 valamennyi Varsói szerződés tagállamaiban szolgál ( Magyarországon mintegy 250 darab harckocsi került 1990-es évek közepéig, melyből ma már olyan 14 darab van szolgálatban).

Танки Т-72 и их модификаций включая Т-90. На танке Т-72 и Т-90 устанавливается автомат заряжения. Механизм заряжания обеспечивает большую вместимость (28 выстрелов) по сравнению с АЗ (22), и большую скорострельность за счет тандемного досылания (снаряд-заряд) за один цикл.

 Среди наиболее массовых случаев боевого применения танков советской и западной разработки можно выделить:
  • Применение танка Т-72М в ходе ирако-иранской войны, где советские танки показали превосходство перед зарубежными танками М60А3 и «Чифтейн Мк 5», производившимися в тот же период. Силы противников в авиации, средствах разведки и управления были сопоставимыми.
  • Применение Т-72М и Т-72М1 в ходе операции «буря в пустыне», где проявилось радикальное отставание Ирака от многонациональных сил (США) в средствах разведки и управления войсками, наряду с полным превосходством в воздухе сил коалиции.
  • Боевые действия в ходе ликвидации незаконных вооруженных формирований в Чечне, российские танки Т-72Б, Т-80БВ понесли большие потери в результате недостаточной подготовки экипажей.

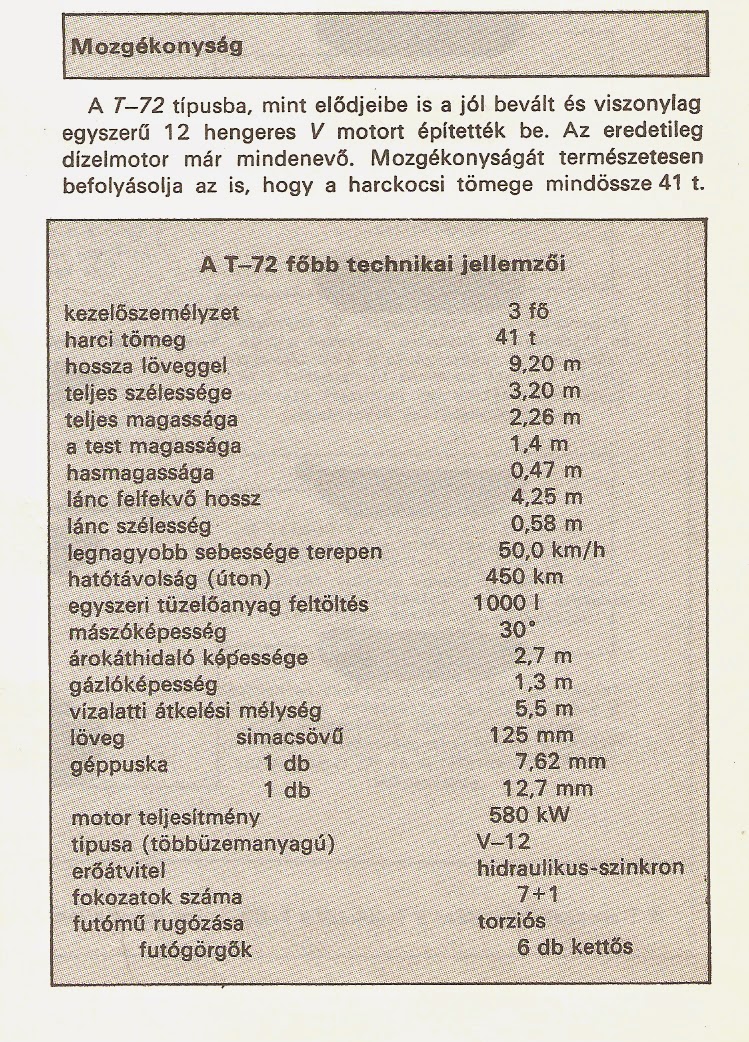

source: Haditechnikai Szemle

T-72 Main Battle Tank Specifications

The heavily armored T-72 Main Battle Tank was the workhorse of Soviet tanks until the collapse of the Soviet Union. Below are specifications for the T-72 Main Battle Tank.
Date of service: 1977
Country: Union of Soviet Socialist Republics
Type: Main Battle Tank
Dimensions: Length, 6.9 m (22.6 ft); width, 3.6 m (11.8 ft); height, 2.37 m (7.7 ft)
Combat weight: 41,000 kg (45.2 tons)
Engine: 12-cylinder diesel 780 horsepower
Armament: One 125mm 2A46 smoothbore main gun; one 7.62mm PKT machine gun; one 12.7mm DShKM machine gun
Crew: 3
Speed: 60 km/h (37 mph)
Range: 480 km (298 mi)
Obstacle/grade performance: 0.9 m (3 ft)
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Armee Rundschau
above: HiRes!
The Russian T-72 main battle tank was produced at the Malyshev HMB Plant, based in Kharkov, Ukraine and at UKBM Nizhny Tagil, Russian Federation and produced under licence in a number of countries. The T-72 first entered production in 1972 and an estimated 50,000 have been built.
The T-72 has been exported to: Algeria, Bulgaria, Cuba, the Czech Republic, Slovakia, Finland, Hungary, India, Iran, Libya, Myanmar, North Korea, Poland, Romania, Syria and Yugoslavia.

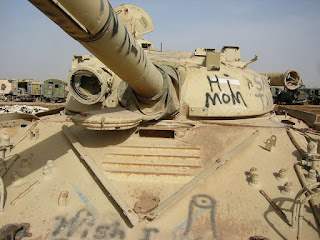

Hungary donated 77 T-72 tanks to the government of Iraq in November 2005. As of 2009, the Iraqi Government was planning to purchase 2000 T-72 tanks along with modernisation of the T-72S tanks and Venezuela was planning to purchase 92 Russian T-72 tanks.
The T-72A tank was in production until 1985, along with export versions T-72M and T-72M1. The T-72B entered production in 1985. The export version of the T-72B, the T-72S has a new engine and suspension system and is configured for mounting explosive reactive armour (ERA).

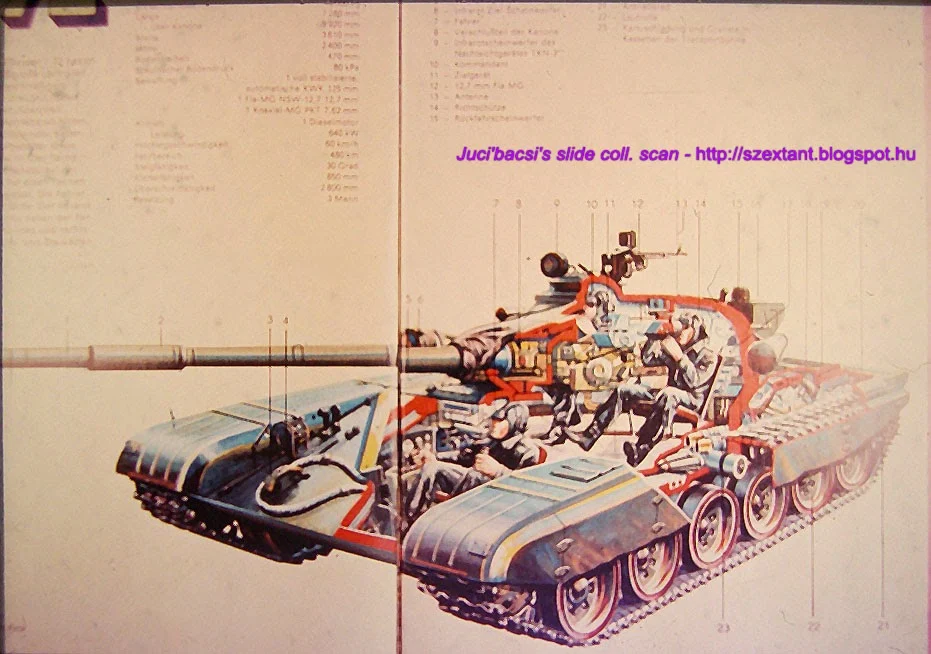

above: NEW pic: Juci'bacsi's dia/slide scanned collection: cutaway artwork of T-72 source: Armee Rundschau
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Tank Types westy friend's personal book from 1979-80

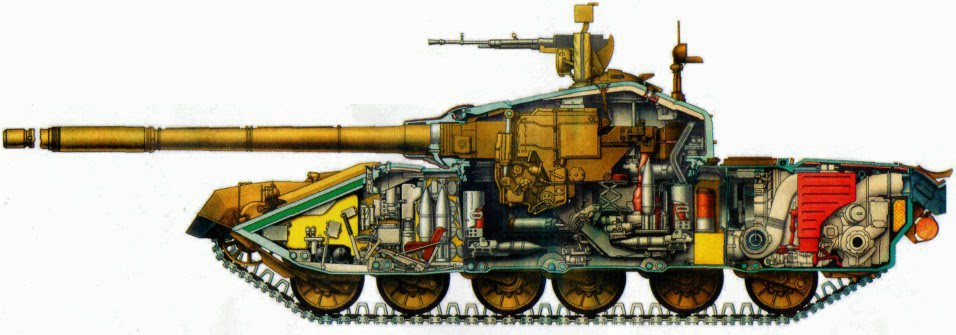

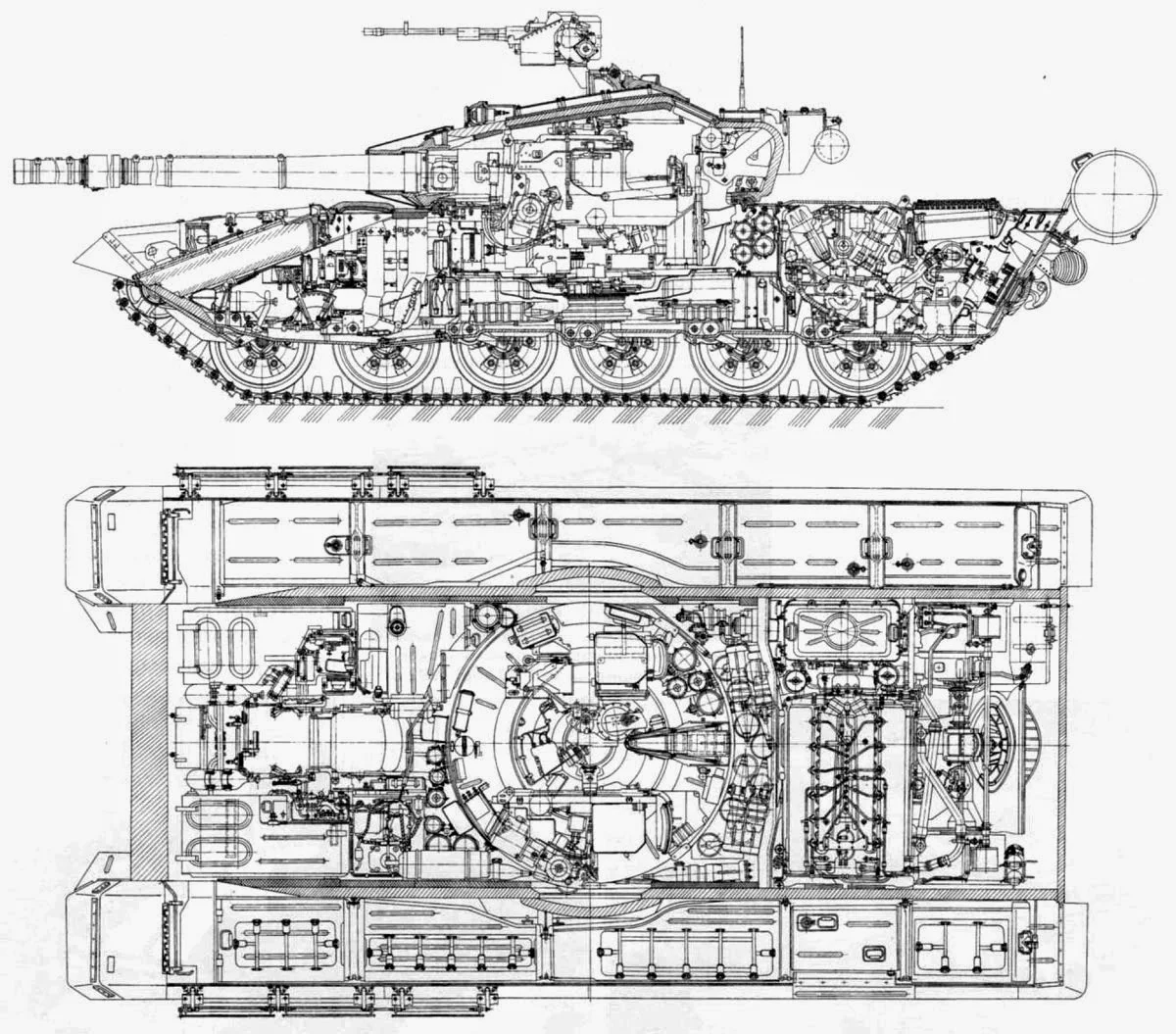

above: T-72 cutaway

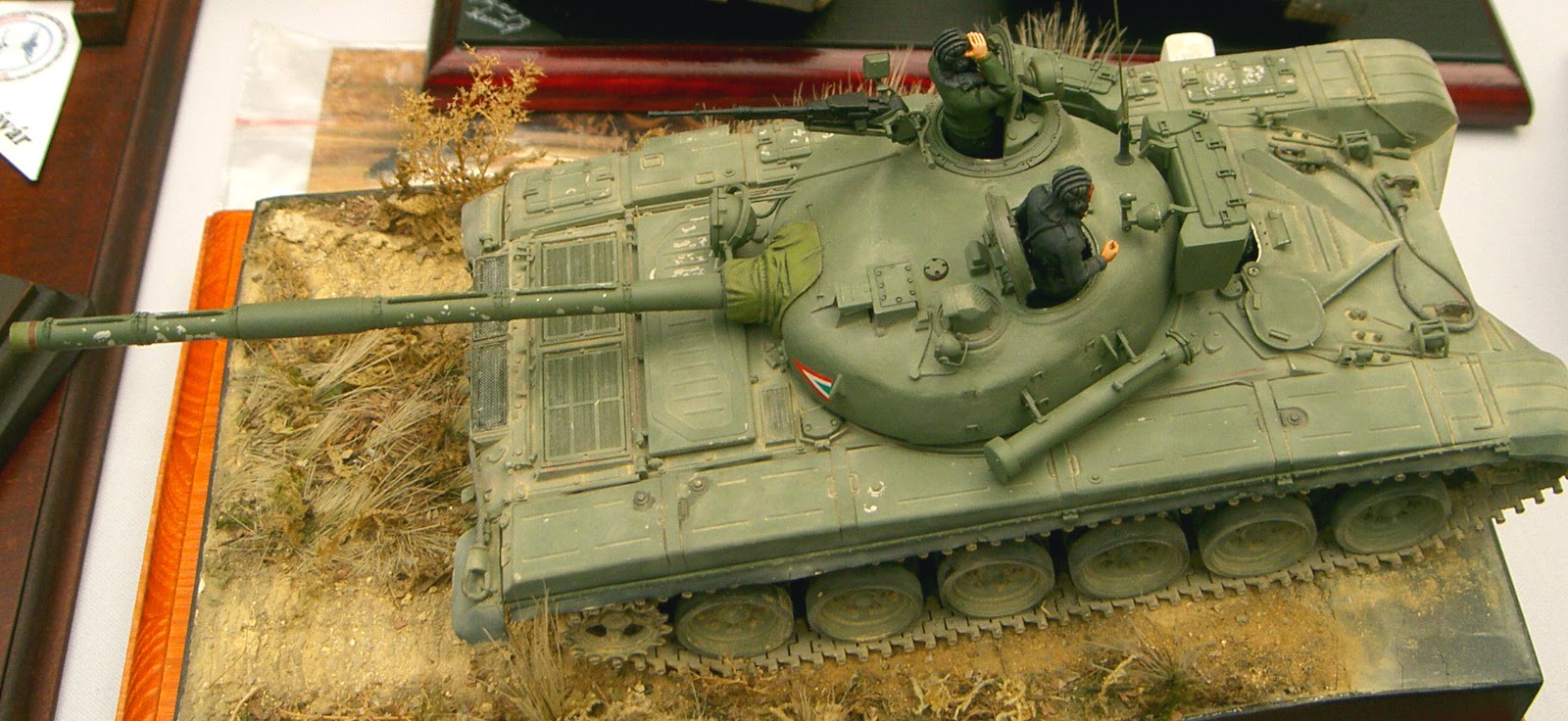

above: New! HiRes! Hungarian model competition & exhibition at Mosonmagyaróvár 2005. HuA T-72B

Hungary 04.04.85. - Last Military Parade / 1985.04.04. - Magyarország - Az utolsó díszszemle

The last military parade in memory of 04.04.1985. which was held in Hungary in the Hungarian People's Army Soviet 'liberation' 40th anniversary. Since 1985, there was no military parade in Hungary today, so I figured that with this video, let us remember this great tradition. Unfortunately, the current situation of the Hungarian Defence Forces is doubtful that it can be constructed with a parade of similar level. The military regime since the army steadily lost its value, which is mainly due to the faulty policy decisions and incompetence due.
http://en.wikipedia.org/wiki/Military...
Az utolsó katonai díszszemle emlékére, amelyet 1985.04.04.-én a Magyar Néphadsereg tartott hazánk szovjet "felszabadításának" negyvenedik évfordulójára. 1985 óta Magyarországon máig nem volt katonai díszszemle, ezért gondoltam, hogy ezzel a videóval emlékezzünk meg eme nagyszerű hagyományra. Sajnos a jelenlegi helyzetben a Magyar Honvédség kétséges, hogy képes lenne -e hasonló színvonalú felvonulást kivitelezni. A rendszerváltás óta hadseregünk folyamatosan vesztett harci értékéből, mely javarészt a hibás politikai döntéseknek és hozzá nem értésnek köszönhető.
above: NEW! MedRes! Hu. Budapest, ZMNE Academy's Open Day - Nyíltnap 2009   photo: Ms. Bruzák-Noémi - MTI - Magyar Távirati Iroda (Hu. Press)_wm/Index.hu

above: new! MedRes!   below: NEW! MedRes! T-72B with active armor
above: NEW+! MedRes! Czech T-72M2   scale 1:35
above: HiRes Big! T-72 turret cross section   below: NEW!  T-72 & "casamata" (Leo-2) turrets
UKRSPETSEXPORT 125-mm TANK GUN 2A46M
http://use-weapon.astral.kiev.ua/arm_armament.html
FEATURES Armor-piercing, high-explosive, hollow charge or hard core shells can be fired from the tank gun. The gun performs reliably at the temperature range +50°C under conditions of rain, iceing (on condition the operation instructiones are observed).
SPECIFICATIONS
Caliber, mm 125 mm
Barrel length, mm 6383
Angle of elevation, deg. (from...to) 5:15
Angle in azimuth, deg. 360
Barrel recoil, mm (max) 310
Barrel weight, including breechblock and automatics, kg 1879
Range of direct shot, m (shell weight, kg)
for hard core shell 2120(5,9)
for hollow charge shell (target height 2m) 1000(19)
Range of fire for high-explosive shell, m (shell weight, kg) 10000(23)
Pressure at bruch, MPa(kg/cm2) (for hard core shell at 15°C) 462,5(4525)
Barrel life (at least) 500 (HE) 150 (HC piercing)

above: NEW! MedRes! R-123 VHF - URH radio Station
above: NEW pic! the commander position with R-123 cmdr. radio station.




above: HiRes! Left; TBDK gunsight installation cross section


above: New! TPDK sight
above: NEW! MedRes! Hu. MH.1. "Klapka György" Gl.dd. Tata "Open day"  source: PPS
above: HiRes-med!

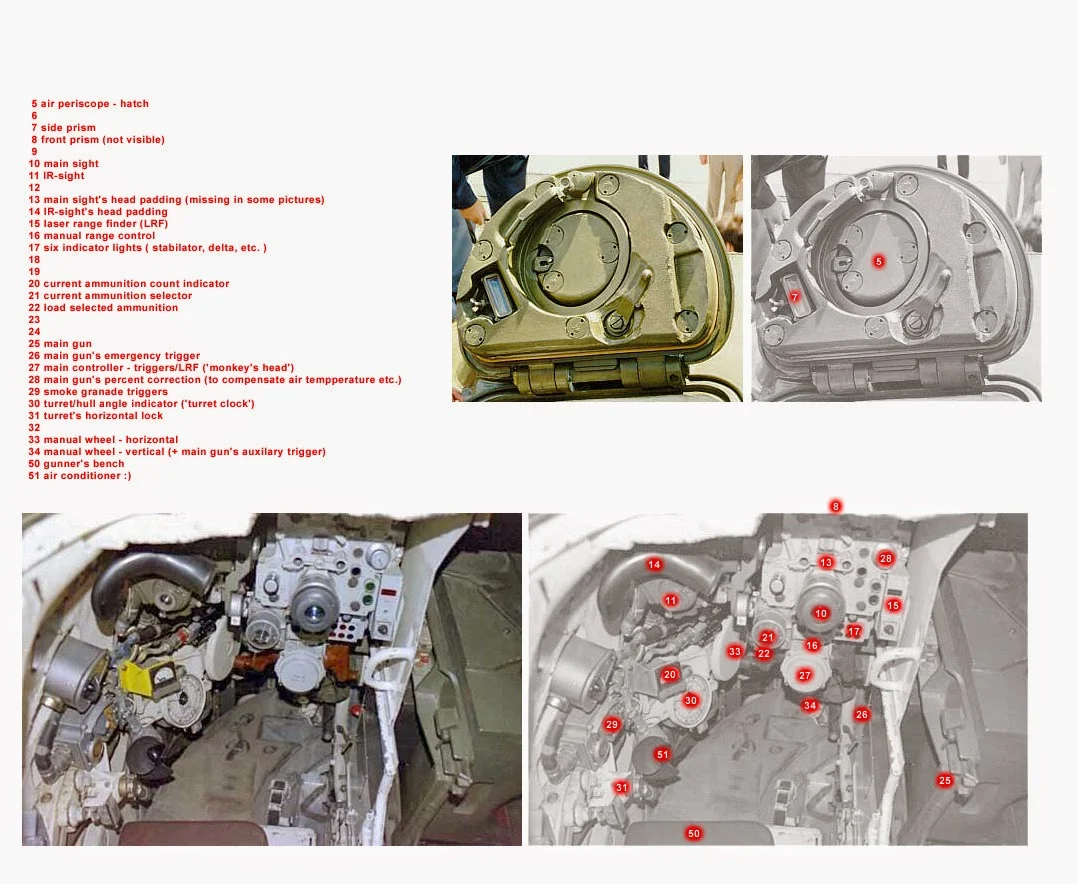

 above & below: commander and gunner hatch and station in turret's fighting area

above: schema of T-72B basic FCS - alap Tűzvezető rendszer blokksémája
above: shema of modernised Fire Control System (FCS) - Tűzvezető Rendszer (TVR) blokksémája





above: new! HiRes!

above & below: HiRes! torsion suspension drawings

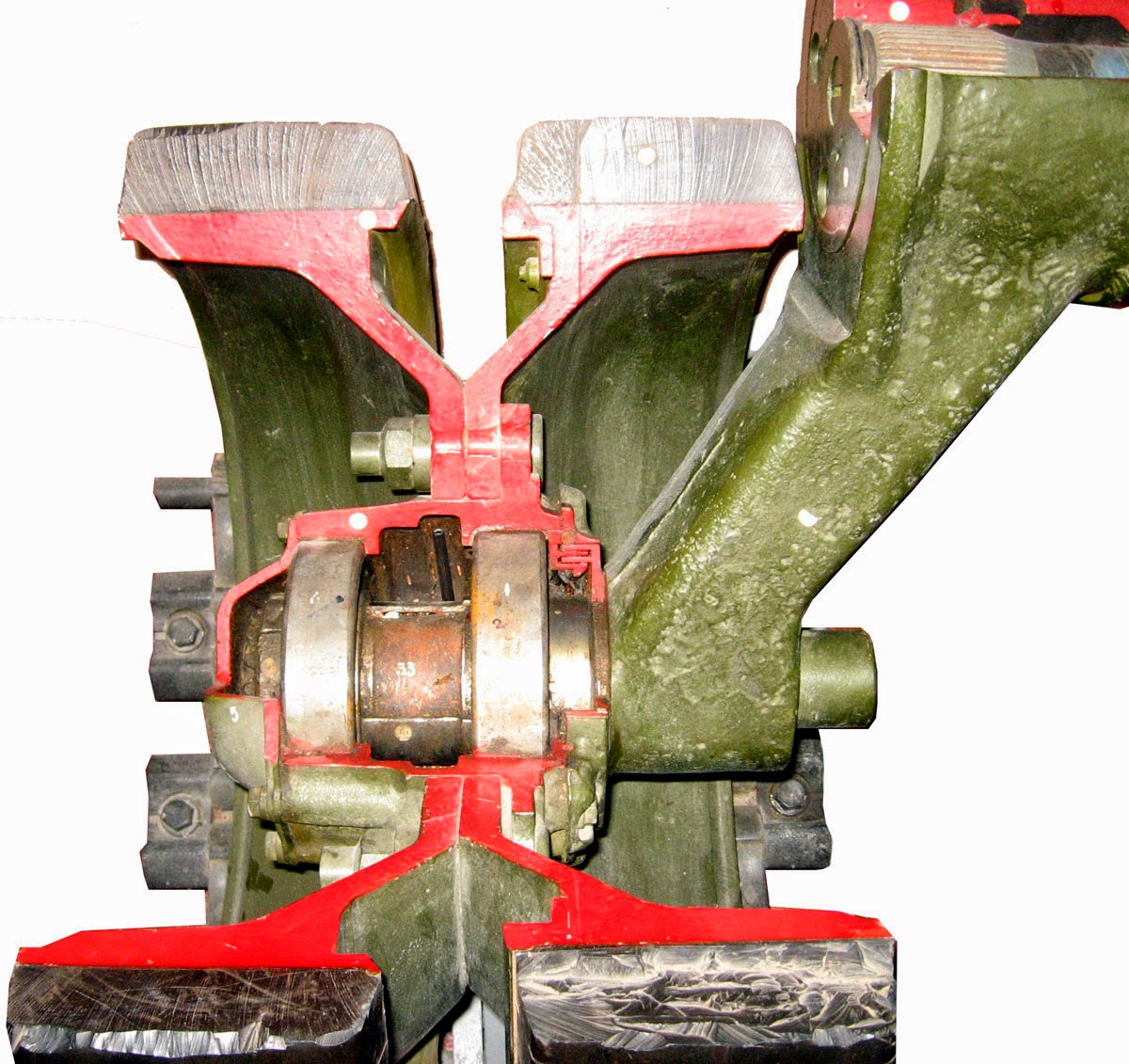

above: HiRes Big! T-64's suspension and runner wheel
above; the dozer flat assembly for shelter
Страна
Украина
 Двигатель
5ТДФ
5ТДФА
6ТД-1
6ТД-2
6ТД-2Е
6ТД-3
6ТД-4
6ТД-5
Изготовитель двигателя
ПО «ЗИМ»
Основной  танк
Т-64А
Т-72М
Т-80УД
Т-84, «Аль-Халид»
Перспективный
Стендовая  мощность,  л.с.
700
1050
1000
1200
1200
1400
1500
1800
Частота  вращения, мин-1
2800
2800
2800
2600
2600
2800
300
3200
Диаметр цилиндра, мм
120
120
120
120
120
120
140
140
Ход поршня, мм
2х120
2х120
2х120
2х120
2х120
2х120
2х140
2х140
Число цилиндров
5
5
6
Средняя скорость поршня, м/с
Г ПДП
Давление  наддува, МПа
0,83
0,83
0,99
1,27
1,27
1,33
1,39
1,55
Средняя скорость поршня, См, м/с.
-
11,2
11,2
10,4
10,4
11,2
12
12,8
Расход  воздуха, кг/с
1,25
1,25
1,65
1,80



-
Расход  топлива, г/л.с.-ч









Габариты,  мм.
L
1413
1413
1602
1602
1602
1602
1602
1602
B
955
955
955
955
955
1020
1080
1135
Н
581
581
581
581
581
581
581
824
Масса,  кг
1040
1040
1180
1180
1180
1260
1350
1420
Автор: Андрей © BTVT.narod.ru
above: NEW! NoHigher! Commander Radio Station
Warning ! Following the shockwave photos.
above: HiRes!
Характеристики сравнения
Тип

Страна-произво­дитель
Б.вес, т.
Бронепробиваемость (мм./600)
Защита экв. (мм.)
Уд. мощ­ность,  л.с./т.
V ср., км./ч.
БПС
КС
от БПС
от КС
М1
США

54,5
220
220

380
500
27,5
48…50
М1А1
57,2
270
500
700
26,2
М1А2
62,5
350
700
900
24
Леопард 2А4
ФРГ
55,2
280
580

27,2
49
Леопард 2А6
62,5
350
700

24
46
Т-80У
СССР
46
300

350(450)

610
700
900
950…1000
27
50
Т-90
РФ

46,5
540…670
900
21

40..45

Т-90А
46,5
800
1000
Оплот
Украина
51
340
400
-
-
24,7
45..50

above: target of  fire exam  Left: MedRes!
Below: the T-72's war action photos
above: New! T-72 in South Osetia


above four: nowadays Ukrainen conflict killed and demaged T-72 of  U. Armed Forces
 AboweBelow: Below LeftHiRes Big!

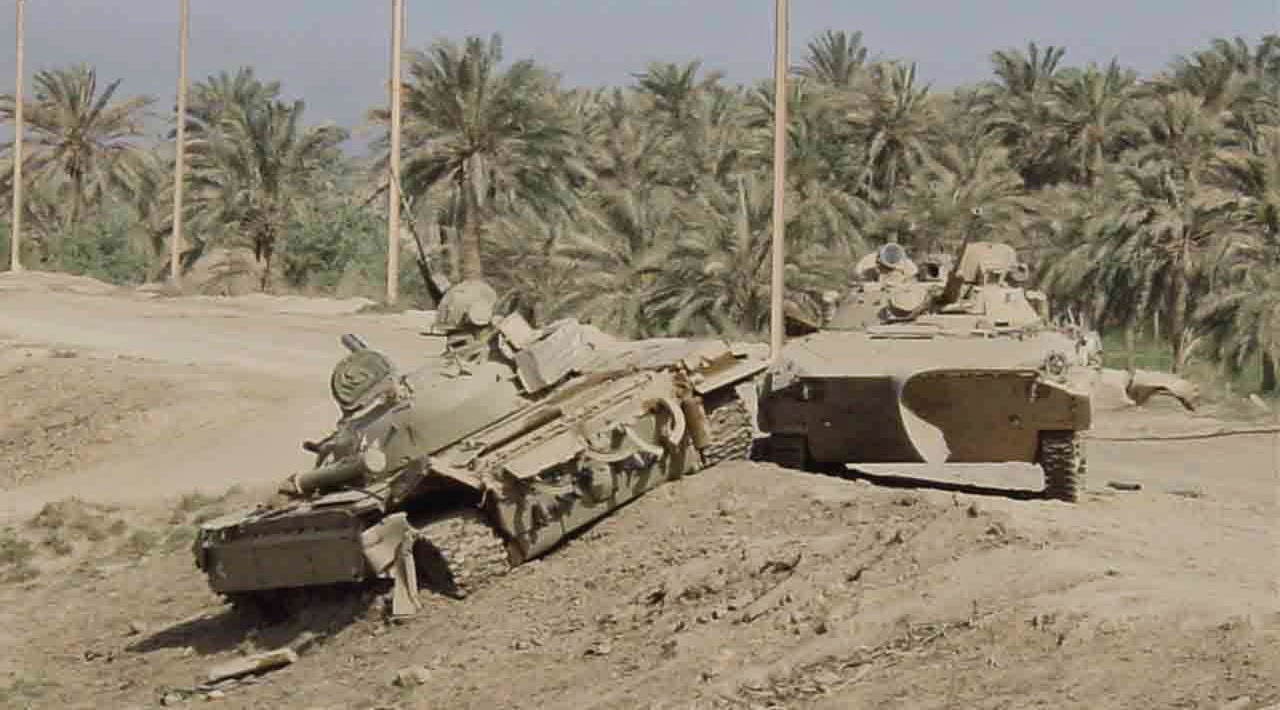

 above: HiRes! Iraq "Desert storm"


above: NEW! MedRes! Iraq, Mosul 2017. june
above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Armor Magazine early 1980s
above: NEW pic: as a result the Ukrainan peace style T-72s
above: NEW! T-34/86 & T-80U

above: NEWMedRes! from Left; ISU-152, IS-2, IS-3, T-72

above: NEW! Retired tank-Commander's self propelled wooden seat design.

No comments:

Post a Comment
