Hu. text: Lelkes kiscsapat dolgozik az X-F szakkör anyagainak előkészítésén és szakszerű karbahelyezésén, a volt raktárunkban
A motivation small team are maintenance working with the circle's aviation material at near Veszprém city abandoned storage.
NR-54 Gázturbina Tüzelőanyag Szivattyú (Típus ?? Su-22, RD ??) - Jet Engine Fuel Pump (Type ??)
Tüzelőanyagszivattyú (Típus ?M? MiG-21 Tumansky RD??) - NR-22 Jet Engine's Fuel Pump (Type??)
ND-24 Automata Propeller-lapát beállítási-szög vezérlő Hidraulika (Tipus?? An-24 / 26) - Automat Prop blade adjustment hydraulics. (Type ??)
X-factorialis's Devices Collection
a KA-40 egy Autószerelő  Rózsás "Forbus" Pisti t. tiz. Veszprém Volán 4 fővonali Volvo-busz főgkv. szemével;

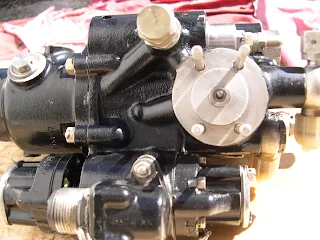

Hu. text: A KA-40-es jelzésű alkatrész aMI-8-as helikopter TV2 117 hajtóműnél található,amely hidraulikus nyomás szabályzó szelep,és a hajtómű álló kompresszor lapátjainak állásszögét állítja a hajtómű fordulatától függően.Az alkatrész elemzése autószerelő szemszögből ; Első ránézésre bonyolult alkatrész egy személyautó önindító motorjára hasonlít,sok hidraulikus menetes,és egy elektromos csatlakozóval.A főalkatrésztesten található egy elektromágneses henger a csatlakozóval,amely szétszereléskor feltűnt hogy nem mágnes,hanem két dugattyú mozog benne,és két mikró kapcsolót kapcsol,amikor a dugattyú a z olajnyomás hatására kimozdul.A másik acélhenger belűről egy bakelit betétet tartalmaz,és egy acéllemez lap van benne amely egy szelepet működtet a csőben lévő nyomás hatására.Erre a hengerre vagy levegő, vagy üzemanyag csatlakozik.A fő alkatrészelem középen szétszerelhető,amelyben egy röpsúlyos centrifugál szivattyú van,és az alkatrész oldalán bemenő bordás tengelyről kapja a hajtást. Az olajszivattyú különböző nyomásokon állít elő nyomást,több nyomástartó szelepen keresztül.Az alkatrész tekintve hogy repülőgépé,valószínüleg milliós értéket képvisel.
below: Disassembleing method without bench (vise) - Szétszerelési módszer satupad (satu) nélkül



Juci'bácsi kiegészítése:  Pistaurunk jól megjegyezte az elmondottakat és szépen megfejtette a rejtvényt. Még én sem láttam szétszedve ezt a berendezést, mely a kisnyomású kompresszort vezérli a hajtómű üzemmódjának megfelelően változtatva a sűrítési viszonyt. Ezt az álló kompresszor-terelőlapát-sor egyszerre történő beállítási szögének változtatásával éri el. A vezérlőnyomást az NR-40 tüzelőanyagszivattyútól kapja.  ( a RP által készített műhelyfelvételek mellé hamarosan feltöltésre kerülnek az elvi vázlatrajzok is )   Előrébb a Dvígatyeli - Hajtóműves  TV2-117A Üzemanyagrendszer résznél, megtalálható a KA-40 tiszta "kiterített" schematikus rajza. Tehát mégegyszer szétszedtük az alaposabb tanulmányozás és fényképezés érdekében. A 35 fokos tűző napsütésben is nagy élvezetet szerző buherálós tevékenységben volt részünk egy ilyen 1962-es évjáratú gázturbina segédberendezés kapcsán. Ennyit a "kocsmai és sztereotip nagyokos dumákról" - mikor mondják, hogy a Russzkik mennyire elnagyolják a technikai dolgokat. Itt nem találkoztuk, sorjával és elnagyolt megmunkálással. Annál inkább nagyon szép vas homoköntvénnyel, csoda szép furatokka, és 5 ékes esztergált felületekkel. a szervo-vezérlő tűszelep perselye meg 6 ékes hónolt felületű, míg a tűszelepek szintén superfiniselt palástköszörült egymásba cuppanó H-H-ás illesztéssel. Az öntvényen illeszkedő felületek is síkköszörült és tusírozott felületek. Megítélésünk szerint ezredes tűrésekkel megmunkált alkatrészekkel van tele. - Ezek szerint már akkor nagyon jól és sokoldalúan képzett szakembergárdájuk volt. akkor mi van ma ? és hol vagyunk mi??
