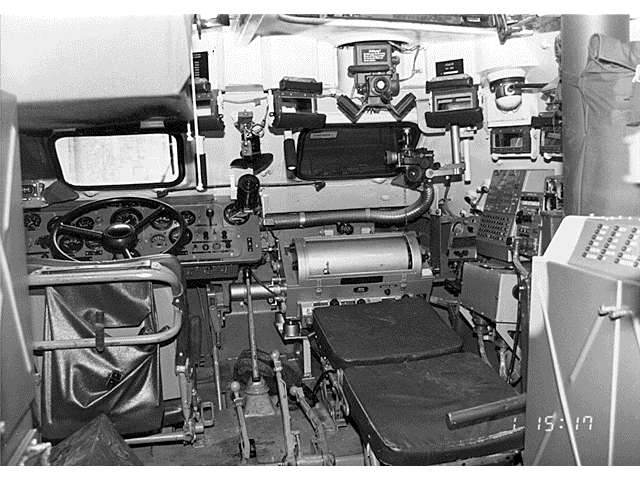

below: NEW Pics: left; BTR-70 commander's navigation system, - right, 'Oka's plotter display



above: NEW pics!: 'Oka' system OTR-23 BAZ-6944  chassis (Brianszk Avto Zavod)

9К714 Ока - SS-23 SPIDER Оперативно-тактический ракетный комплекс 9К714 «Ока» на шасси БАЗ-6944

above: NEW! NoHigher! She is an Combat Navigator  source: Pinterest.com

TNA-4 "Saratov" Land Navigation System

above: NEW! NoHigher! Oulm Square Military

above: NEW pic: Juci'bacsi's dia/slide scanned collection: source: Voruzhenye Technika from 1970's

NEW! above: MedRes! Commander's site of BRDM-2 ARV with equipped NBC recon & TNA-4 "Saratov" Navigation & R-123 commander radio devices.   below: NoHigher! Compass indicator

ARV BRDM-2 & FUG D442 & APC PSzH-I D944: https://szextant.blogspot.com/2016/03/178-fug-d-442-felderito-uszo-gepkocsi.html

above: NoHigher! Soviet ARV BRDM-2 'Szaratov' Gyro Navigation System Kompass Indicator with W.P. miles - 1/6000' vonásban    below: NEW! HiRes! BTR-80 with 'Saratov'

above: NEW! MedRes! 'Saratov" display pult of the vehicle navigation system

Устройство навигационной аппаратуры с координатором. В комплект навигационной аппаратуры входят: датчик пути, датчик курса, пульт управления и координатор. Эти приборы являются основными.

Датчик пути представляет собой электромеханический прибор, соединенный с ходовой частью машины гибким валиком. Энергия механического вращения валика при движении машины превращается в электрические сигналы, которые поступают в координатор. Таким образом датчик пути непрерывно определяет величину пройденного расстояния и передает ее в координатор.

Датчик курса - гироскопический курсоуказатель, чувствительным элементом которого служит трехстепенной гироскоп. Датчик обеспечивает непрерывное определение и передачу в координатор значения дирекционного угла направления движения машины.

Пульт управления служит для включения и выключения аппаратуры и широтной балансировки гироскопа.

Координатор - прибор наземной навигации. Его основу составляет счетно-решающее устройство, которое по данным, поступающим от датчиков пути и курса, непрерывно вырабатывает прямоугольные координаты местоположения движущейся машины, курс движения, дирекционный угол направления на конечный пункт маршрута и расстояние до него по приращениям (разностям) координат. Это позволяет точно выдержать направление движения и прибыть в указанный пункт, не пользуясь топографической картой даже в сложных и трудных условиях ориентирования. Достаточно лишь в исходном пункте правильно определить и установить на шкалах координатора необходимые исходные данные.

Координатор имеет ряд устройств и шкал, с помощью которых вводятся и считываются прямоугольные координаты, приращения координат, дирекционные углы и величина корректуры пути. Все эти устройства и шкалы размещены на лицевой панели прибора (рис.1).

Шкала 11 КОРРЕКТУРА ПУТИ имеет 46 делений с оцифровкой от -13% до +10%. Цена одного деления составляет 0,5%.

Координаты исходного пункта, точек поворота на маршруте движения и пункта назначения определяют заранее по карте с возможно высокой точностью, например с использованием поперечного масштаба. Также заранее определяют величину корректуры пути контрольным проездом измеренного по карте прямолинейного участка маршрута на местности, характерной для района предстоящих действий. Величину отсчета, которую необходимо установить на шкале КОРРЕКТУРА ПУТИ, рассчитывают по формуле:

K=(x-s)*100% / s

Дирекционный угол продольной оси машины на исходном пункте часто определяется с помощью артиллерийской буссоли, особенно при ограниченной видимости и на местности, бедной ориентирами.

Рис.2 Перископическая артиллерийская буссоль ПАБ-2.

Магнитный азимут продольной оси машины определяют в таком порядке (рис.3):

Величину дирекционного угла направления продольной оси машины вычисляют по формуле

а = Ам + (± ПН) + (± 30-00) - b ,

ПН —поправка направления (берется по карте). 30-00 вводится в формулу со знаком “плюс”, если Aм меньше 30-00, и со знаком “минус”, если больше 30-00

Пример. При совмещении перекрестия монокуляра буссоли с оптическим визиром машины на буссольном кольце и барабане установился отсчет 7-11. Горизонтальный угол визирования на буссоль равен 9-02, а поправка направления +1-07. Подставив эти значения в формулу, получим величину дирекционного угла

а = 7-11 + (+ 1 -07) + 30-00 — 9-02 = 29-16.

Рис.4 Определение курсового угла по крте с помощью хордоугломера.

Рис.5 Определение поправок в курсовой угол и корректуру пути.

Поправка в дирекционный угол в делениях угломера определяется по формуле

Da = Dd * 1000 / S,

где S - расстояние на карте от исходной до контрольной точки в мм;

Dd - линейное отклонение точки от контрольного ориентира по азимуту в мм.

В нашем примере (S = 80мм, Ad = 3мм) поправка в дирекционный угол

Da = 3 * 1000 / 80 = 0-38

Величина поправки в корректуру пути определяется по формуле

Dк = Ds * 100% / S,

где Ds - отклонение точки на карте ог контрольного ориентира по дальности в мм.

В нашем примере поправка в корректуру пути

Dк = 4 * 100 / 8 = 5% .

Рис.6 Определение знака поправки в корректуру пути.

Рис.7 Целеуказание с помощью координатора.

above: Tactical situation skeech

above: Soviet Tanks: T-64, 72 Turret Fire Control and Navigation Equipments

above: Soviet - Russian Tank turret direction indicator

Turret Indicator: http://szextant.blogspot.hu/2014/02/tank-torony-iranyszogkijelzo-muszer.html

above: NEW! MedRes!  Swiss Made HiTech watches; Left: Slyde  Right: Hysek

above: NEW! NoHigher! Navigation Wristwatch TOSCANO Philip Toscano

 above & below: the navigation plotter principal by vinkel angle geodesian trigonometry

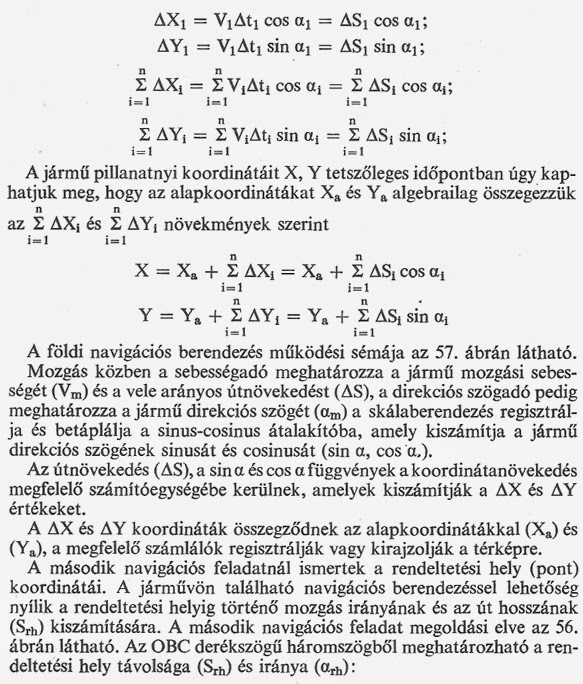

below: NEW!: Juci'bacsi's book scanned pics: about "Tanks and Armor's troop" 'Zrínyi' kiadó - publisher
